Λύση καλωδίωσης ινών Evolux Data Center
Δημιουργήστε ένα RFQ-έτοιμο BOM παθητικής ίνας με κορμούς και ανοίγματα MPO/MTP, καλώδια ενημερωμένης έκδοσης κώδικα LC, επιλογές μονής λειτουργίας OM3/OM4 ή OS2 μονής-λειτουργίας, συμβατούς προσαρμογείς και ετικέτες- για συγκεκριμένο έργο.
Στείλτε το BOM της καλωδίωσης σας Ελέγξτε τα επαληθευμένα προϊόντα
Ιδρύθηκε το 2013
Δημοσίευση εταιρικού προφίλ
10+ έτη
Εμπειρία στον κλάδο των οπτικών ινών που δηλώνεται επί τόπου
Δείγματα σε όγκο
Υποστήριξη παραγγελιών δείγματος, μικρής-παρτίδας και όγκου
Τεκμηρίωση IL/RL
Έργα Ολοκληρωμένα
Καλωδίωση ινών υψηλής-πυκνότητας για δωμάτια διακομιστών, εταιρικά δίκτυα και υποδομή cloud
Η Evolux παρέχει παθητική συνδεσιμότητα για έργα καλωδίωσης οπτικών ινών κέντρων δεδομένων, συμπεριλαμβανομένων καλωδίων ενημέρωσης κώδικα LC, συγκροτημάτων καλωδίων MPO/MTP, καλωδίων πολλαπλών λειτουργιών OM3 και OM4, καλωδίων μονής-λειτουργίας OS2, προσαρμογέων ινών και πλεξίδων. Η γκάμα καλύπτει επιδιορθώσεις εξοπλισμού, συνδέσμους ντουλαπιών, κορμούς κορμού, μεταβάσεις σπασίματος και δομημένες μετακινήσεις καλωδίων, προσθήκες και αλλαγές. Οι χειριστές κέντρων δεδομένων, οι ενοποιητές δικτύου, οι εργολάβοι καλωδίωσης και οι διανομείς μπορούν να αγοράσουν τυπικά προϊόντα, να ζητήσουν δείγματα ή να προετοιμάσουν ένα έργο BOM για μικρή-παρτίδα και μαζική παραγωγή. Ως κατασκευαστής καλωδίων ινών κέντρου δεδομένων και προμηθευτής συγκροτημάτων καλωδίων οπτικών ινών OEM, η Evolux μπορεί να ελέγξει τους συνδυασμούς συνδέσμων, τη λειτουργία ινών, τη στίλβωση, το μήκος, το τζάκετ, το χρώμα, την επισήμανση και τη συσκευασία. Οι αγοραστές που σχεδιάζουν μια λύση καλωδίωσης MPO/MTP υψηλής πυκνότητας θα πρέπει να υποβάλουν τη διεπαφή πομποδέκτη, τον αριθμό ινών, το φύλο και την πολικότητα με το RFQ.
Προϊόντα καλωδίωσης ινών κέντρου δεδομένων με επαληθεύσιμες προδιαγραφές
Οι παρακάτω κάρτες προϊόντων χρησιμοποιούν ονόματα, επιλογές και αριθμητικές τιμές που δημοσιεύονται στις σελίδες προϊόντων Evolux. Οι τελικές τιμές θα πρέπει να προσδιορίζουν τον επιλεγμένο βαθμό απώλειας, τη χαρτογράφηση του συνδετήρα και την κατασκευή καλωδίου, επειδή δεν ισχύουν όλες οι επιλογές για κάθε συγκρότημα.

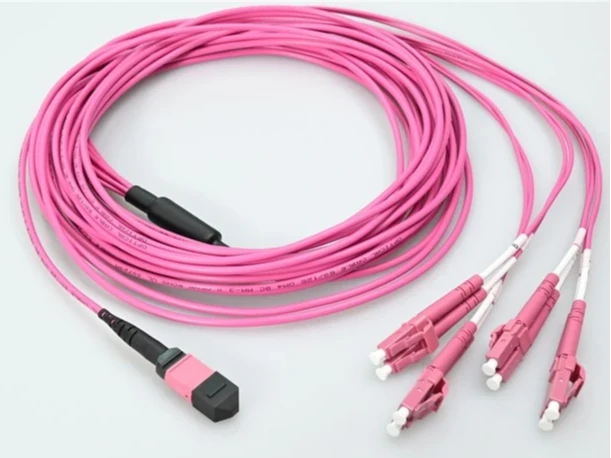

MTP Θηλυκό έως 4 × LC UPC Duplex, 8-Fiber OM4
- OM4 50/125 μm; 850/1300 nm
- MTP IL 0,35 dB μέγ. LC IL Μικρότερο ή ίσο με 0,2 dB
- Καλώδιο OFNP 3,0 mm. 150 m στα 40/100G και 850 nm

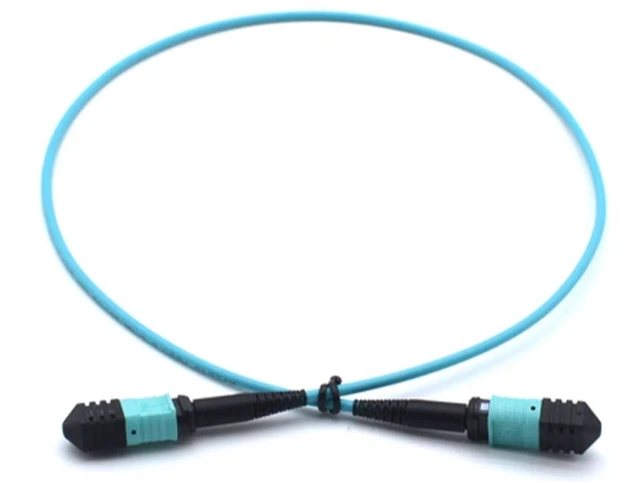

MPO/MPO-OM3-12F-3,0MM-LSZH-1M
- Συγκρότημα OM3 12 ινών
- Καλώδιο LSZH 3,0 mm. δημοσιευμένη διαμόρφωση 1 m
- Χαμηλή-απώλεια MM: τυπική<0.30 dB; max <0.5 dB

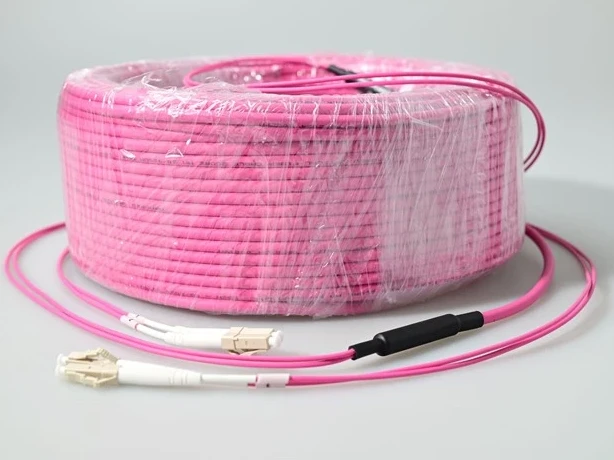

LC σε LC OM4 Multimode Duplex Patch Cord
- 1,25 χιλιοστά μικρός-μορφής-παραγοντικός δακτύλιος
- Διεπαφή σύνδεσης IEC 61754-20
- Δηλώθηκαν οι επιλογές Riser, Plenum και προσαρμοσμένων καλωδίων
Καλώδιο Patch Multimode LC UPC OM3 Uniboot
- ΩΜ3 λέιζερ-βελτιστοποιημένη ίνα 50/125 μm
- Τα 10G φτάνουν έως τα 300 m στα 850 nm
- OFNR και OFNP. τυπικά μήκη 0,5 m έως 30 m
Προσαρμοσμένο LC/UPC Single-Καλώδιο Patch Mode
- Επιλογή μονής-λειτουργίας 9/125 μm
- IL Μικρότερο ή ίσο με 0,30 dB IEC Βαθμός C; Μικρότερο ή ίσο με 0,15 dB IEC Βαθμού Β
- 0,9/2,0/3,0 χλστ. PVC, LSZH ή OFNP
Προσαρμογέας MTP/MPO με θήκη ευθυγράμμισης
- Απώλεια εισαγωγής 0,2 dB μέγ
- Τουλάχιστον 1.000 κύκλοι ζευγαρώματος
- Φλάντζα/χωρίς φλάντζες; Simplex/duplex? δήλωσε ο RoHS

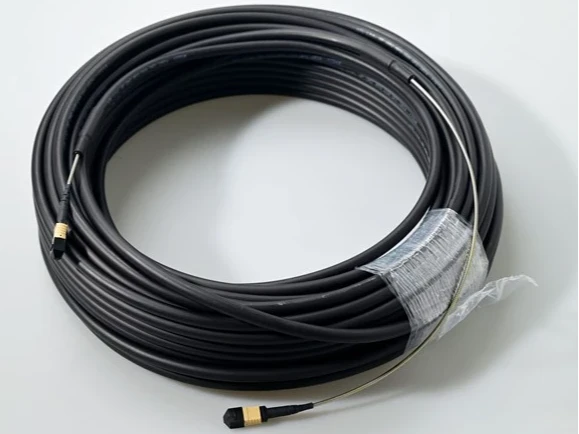

Θωρακισμένο καλώδιο οπτικών ινών MPO/MTP
- OS2, OM3 ή OM4. 8, 12, 24, 48, 72 ή 144 ίνες
- Σπειροειδής ανοξείδωτη-ταινία από χάλυβα
- IEC 61754-7 και TIA 604-5
LC/LC Duplex Multimode Adapter
- Τύπος προσαρμογέα LC; αμφίδρομο σώμα
- Διεπαφή γυαλίσματος UPC
- Πολύτροπος; χωρίς-διαμόρφωση φλάντζας

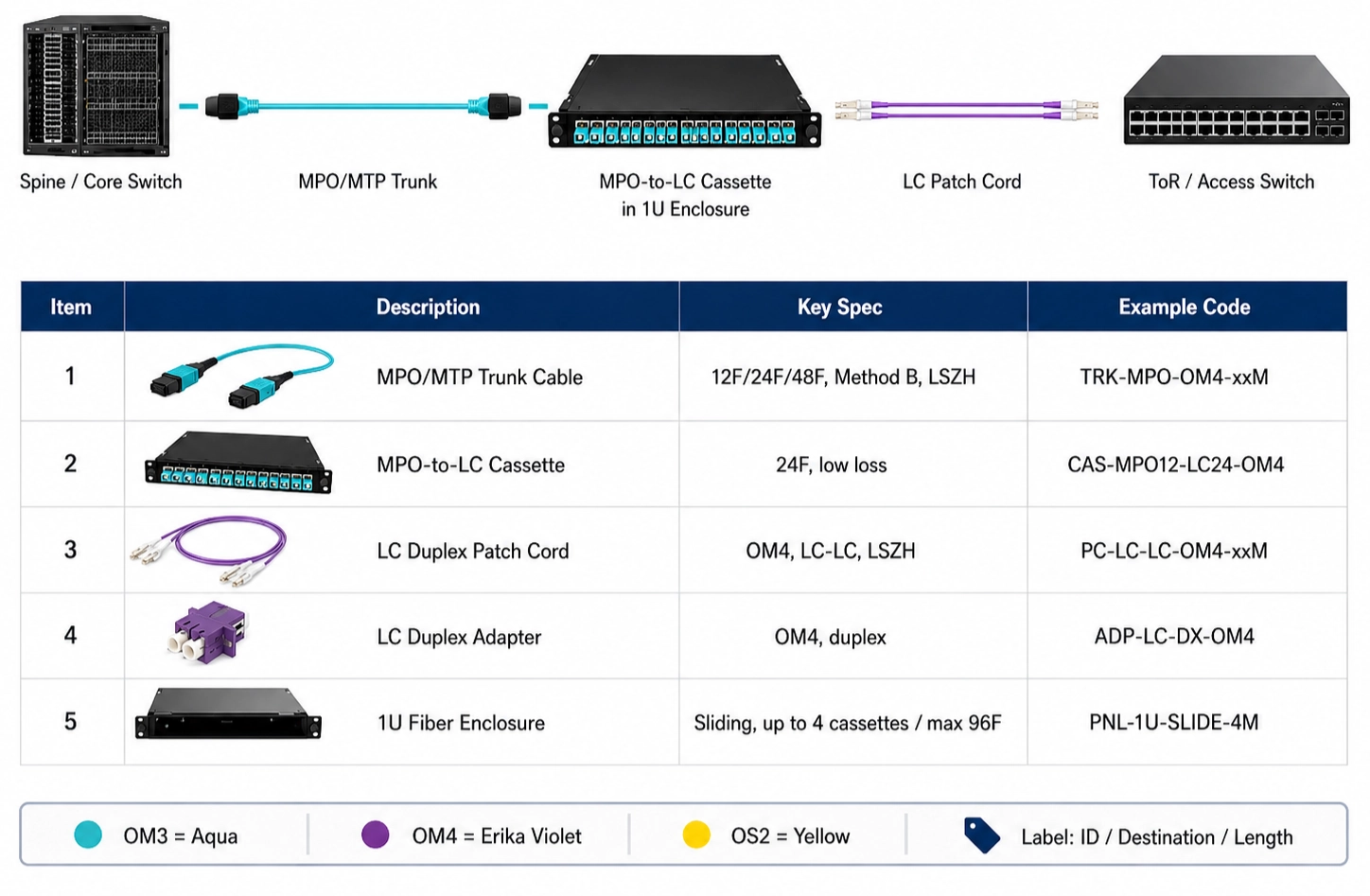

Αρχιτεκτονική καλωδίωσης οπτικών ινών του κέντρου δεδομένων υψηλής-πυκνότητας κατά ρόλο συνδέσμου
Ένα χρήσιμο σχέδιο δομημένης καλωδίωσης ξεκινά με σημεία σύνδεσης, όχι με μια γενική λίστα καλωδίων. Χαρτογραφήστε τη διεπαφή εξοπλισμού και τη μέθοδο επιδιόρθωσης σε κάθε στάδιο και, στη συνέχεια, αντιστοιχίστε το φύλο, την πολικότητα, την ποιότητα ινών και το περίβλημα του συνδετήρα σε ολόκληρο το κανάλι.
Διακομιστής ή χώρος αποθήκευσης
Επιβεβαιώστε τη διεπαφή διπλής όψης LC ή απευθείας MPO/MTP πομποδέκτη και την απαιτούμενη ποιότητα ίνας.
01
Διακόπτης ToR / EoR
Χρησιμοποιήστε ενημερωμένη έκδοση κώδικα LC για θύρες διπλής όψης ή ένα διαχωρισμό MPO/MTP για παράλληλη μετατροπή-σε-αμφίδρομη.
02
Rack Patch Field
Ταιριάξτε τους προσαρμογείς διπλής όψης LC ή MPO/MTP με το αποτύπωμα που έχει καθοριστεί από τον αγοραστή-.
03
Σειρά / Κορμός κορμού
Τα προ{0}τερματισμένα συγκροτήματα MPO/MTP ενοποιούν τις ίνες και μειώνουν τις εργασίες τερματισμού πεδίου.
04
MDA / Cross-Σύνδεση
Διατηρήστε τις εγγραφές προϋπολογισμού ετικετών, πολικότητας και απώλειας-στην διαδρομή δομημένης καλωδίωσης.
05
| Κατάσταση έργου | Συνιστώμενη κατεύθυνση καλωδίωσης | Ο αγοραστής πρέπει να επιβεβαιώσει | Σχετικό πεδίο εφαρμογής Evolux |
|---|---|---|---|
| Επιδιόρθωση εξοπλισμού διπλής όψης | Καλώδιο LC-σε-LC duplex ή uniboot | Βαθμός ινών, βερνίκι, μήκος, σακάκι, σήμανση θυρών | Συγκροτήματα LC πολλαπλών λειτουργιών OM3/OM4 και 9/125 μm μονής-λειτουργίας |
| Παράλληλη ραχοκοκαλιά | MPO/MTP πορτμπαγκάζ | Σχεδίαση 8/12/24-ινών, φύλο, πολικότητα, προσανατολισμός πλήκτρων, κατηγορία απώλειας | Συγκροτήματα MPO/MTP σε διαμορφώσεις OS2, OM3 και OM4 |
| Μετεγκατάσταση παράλληλη-σε-αμφίδρομη | Διάσπαση MTP/MPO-σε-LC | Αντιστοίχιση πομποδέκτη, σειρά ζευγών LC, φύλο και συνολική απώλεια καναλιού | Συγκρότημα διπλής όψης 8-ινών OM4 MTP θηλυκό έως τέσσερις LC UPC |
| Υψηλή-επισκεψιμότητα ή εκτεθειμένο μονοπάτι | Θωρακισμένο συγκρότημα πολλαπλών-ινών | Αριθμός ινών, γεωμετρία καλωδίων, περιορισμοί διαδρομής και έλεγχος κάμψης | Επιλογές MPO/MTP με θωρακισμένο{0}}σπιράλ από ανοξείδωτο χάλυβα |
| Σύζευξη πάνελ ή κασέτας | Προσαρμογέας LC ή MPO/MTP | Αποτύπωμα, φλάντζα, προσανατολισμός πλήκτρων, λειτουργία και συμβατότητα στίλβωσης | Προσαρμογείς διπλής όψης LC και MTP/MPO με φλάντζα ή χωρίς φλάντζα |
Καλώδιο ινών MPO/MTP Data Center για Compact Trunks και Breakout Links
Η δημοσιευμένη σειρά της Evolux υποστηρίζει τους δύο πρακτικούς ρόλους MPO/MTP σε ένα δομημένο σύστημα:πολυ-σύνδεσμος ινών μεταξύ των σημείων διανομήςκαι συγκροτήματα σπασίματος που παρουσιάζουν συνδέσμους διπλής όψης στον εξοπλισμό.
8 ίνες → 4 ζεύγη διπλής όψης LC
Η απόδοση σπασίματος καθορίζεται και στους δύο τύπους σύνδεσης
Το συγκρότημα 8-ινών OM4 χρησιμοποιεί μια θηλυκή υποδοχή MTP και τέσσερα άκρα διπλής όψης LC UPC. Τα δημοσιευμένα όριά του διαχωρίζουν τη διεπαφή MTP στα 0,35 dB μέγιστη απώλεια εισαγωγής από τη διεπαφή LC σε μικρότερη ή ίση με 0,2 dB, έτσι ώστε ο αγοραστής να μπορεί να τοποθετήσει κάθε σύνδεση στον προϋπολογισμό απώλειας καναλιού αντί να βασίζεται σε μια απροσδιόριστη αξίωση "χαμηλών απωλειών".
Δημοσιεύτηκαν 8–144 ίνες
Οι τυπικές και οι θωρακισμένες κατασκευές αντιμετωπίζουν διαφορετικά μονοπάτια
Το τυπικό προϊόν MPO/MPO-OM3-12F-3.0MM-LSZH-1M είναι κατάλληλο για συμπαγή εσωτερικό χώρο, ενώ η θωρακισμένη σειρά MPO/MTP προσθέτει σπειροειδή ταινία από ανοξείδωτο χάλυβα.Η θωράκιση πρέπει να επιλέγεται για μηχανική έκθεση; δεν αντικαθιστά την ανάγκη επιβεβαίωσης ελέγχου κάμψης, απώλειας συνδετήρα, πολικότητας ή συμβατότητας πάνελ.
Καλώδιο ινών κέντρου δεδομένων LC για πυκνή επιδιόρθωση διακόπτη και διακομιστή
Τα συγκροτήματα LC ταιριάζουν σε θύρες εξοπλισμού και πεδία ενημέρωσης κώδικα όπου κάθε σύνδεσμος χρησιμοποιεί ένα ζεύγος εκπομπής/λήψης διπλής όψης. Ο δακτύλιος LC 1,25 mmπαρέχει μικρότερη διεπαφή από το SC, ενώ η κατασκευή uniboot μειώνει τον αριθμό των σωμάτων καλωδίων που περνούν μέσα από ένα πυκνό ράφι.
OM3: 10G έως 300 m στα 850 nm
Χρησιμοποιήστε το OM3 όπου ο πομποδέκτης και η επαφή τον υποστηρίζουν
Το δημοσιευμένο καλώδιο uniboot LC UPC OM3 χρησιμοποιεί βελτιστοποιημένη ίνα λέιζερ-50/125 μm και προσφέρεται σε εκδόσεις OFNR και OFNP. Το Evolux παραθέτει τυπικά μήκη από 0,5 m έως 30 m και δέχεται προσαρμοσμένα μήκη, επιτρέποντας στο BOM να ελέγχει την περίσσεια βρόχου-αντί να χρησιμοποιεί ένα μήκος για κάθε θέση rack.
OM4 ή 9/125 μm μονής-λειτουργίας
Επιλέξτε ποιότητα ινών από την οπτική, όχι μόνο χρώμα
Το χαρτοφυλάκιο LC περιλαμβάνει έναΠροϊόν διπλής όψης πολλαπλών λειτουργιών OM4και προσαρμόσιμα συγκροτήματα μονής-λειτουργίας 9/125 μm με επιλογές καλωδίων PVC, LSZH ή OFNP. Το χρώμα του μπουφάν μπορεί να υποστηρίξει την αναγνώριση, αλλά η προδιαγραφή αγοράς θα πρέπει να αναφέρει ρητά τη λειτουργία ινών, το γυάλισμα, τη βαθμολογία σακακιού και τις μετρημένες απαιτήσεις IL/RL.
Απώλεια-Στοιχεία ελέγχου προϋπολογισμού, πολικότητας και διεπαφής για καλωδίωση ινών κέντρου δεδομένων
Αυτό που κάνει μια προ{0}}ολοκληρωμένη συναρμολόγηση να αναπτυχθεί είναι η συμφωνία μεταξύ κάθε χαρακτηριστικού συνδέσμου. Αυτοί οι έλεγχοι θα πρέπει να επιλυθούν στο εγκεκριμένο σχέδιο ή BOM πριν από την παραγωγή.
Προϋπολογισμός οπτικής απώλειας
Προσθέστε τις δηλωμένες απώλειες σύνδεσης και προσαρμογέα σε κάθε ζευγάρωμα, συν την εξασθένηση ινών και το περιθώριο μηχανικής. Ζητήστε τη μορφή αναφοράς IL/RL με την προσφορά.
Πολικότητα MPO/MTP
Καθορίστε τον προσανατολισμό του χάρτη ινών από άκρο-στο-τελικό. Το "MPO/MTP συμβατό" από μόνο του δεν προσδιορίζει εάν το κανάλι διατηρεί τις διαδρομές μετάδοσης και λήψης.
Φύλο σύνδεσης
Χαρτογραφήστε καρφιτσωμένες και ξεκαρφιτσωμένες διεπαφές σε πομποδέκτες, κορμούς, προσαρμογείς και κασέτες. Δύο καρφιτσωμένοι σύνδεσμοι δεν μπορούν να συνδυαστούν σωστά.
Βαθμός ινών και οπτική
Αντιστοιχίστε τα OM3, OM4 ή OS2 με το μήκος κύματος, τον ρυθμό δεδομένων και την απόσταση στο φύλλο δεδομένων του πομποδέκτη. Μην αντικαταστήσετε μια κατηγορία ινών χωρίς να ελέγξετε ξανά το κανάλι.
Μπουφάν και μονοπάτι
Δηλώστε LSZH, OFNR, OFNP ή άλλη απαιτούμενη κατασκευή, μαζί με τη διάμετρο του καλωδίου, το περιβάλλον δρομολόγησης και τις ανάγκες μηχανικής προστασίας.
Σχέδιο αναγνώρισης
Παρέχετε τη σύμβαση ονομασίας της θύρας, τις ετικέτες κατά το τέλος, τα χρώματα του τζάκετ ή της μπότας, το χρονοδιάγραμμα μήκους και τις ομάδες συσκευασίας που απαιτούνται για την αλληλουχία εγκατάστασης.
Στείλτε ένα πλήρες BOM για παθητική καλωδίωση ινών για έλεγχο
Ένας διαχειριστής προμηθειών ή μηχανικός προϊόντων θα πρέπει να παρέχει αρκετές πληροφορίες για να αναγνωρίζει κάθε διεπαφή ζευγαρώματος και κάθε εμπορική παραλλαγή. Αυτό μειώνει τους βρόχους διευκρίνισης και καθιστά ουσιαστική τη δοκιμή δειγμάτων.
Εφαρμογή και τοπολογία:διακομιστής, αποθηκευτικός χώρος, ToR/EoR, backbone, MDA ή cross-ρόλος σύνδεσης.
Διεπαφές:τύπος σύνδεσης, γυάλισμα, αριθμός ινών MPO/MTP, φύλο, προσανατολισμός πλήκτρων και πολικότητα.
Οπτικά μέσα:OM3, OM4 ή OS2, μήκος κύματος, ρυθμός δεδομένων, εμβέλεια και απαιτούμενη κατηγορία απώλειας.
Μηχανική κατασκευή:Απαιτήσεις μήκος καλωδίου, διάμετρος, μήκος διάσπασης, βαθμολογία τζάκετ, θωράκιση και έλξη.
Εμπορικές λεπτομέρειες:ποσότητα ανά διαμόρφωση, ποσότητα δείγματος, ετικέτες, λογότυπο, συσκευασία και απαιτούμενα έγγραφα.
Εξέταση διαμόρφωσης και σχεδίασης προσαρμοσμένων καλωδίων ινών του κέντρου δεδομένων
Η Evolux δηλώνει ότι οι συνδυασμοί συνδέσμων, τα μήκη των καλωδίων, οι λειτουργίες ινών, οι τύποι γυαλίσματος, οι δομές καλωδίων, τα χρώματα του μπουφάν και οι μπότες, οι ετικέτες και οι συσκευασίες μπορούν να ελεγχθούν για προμήθεια- βάσει έργου.
Υποστήριξη προδιαγραφών και σχεδίων
Μοιραστείτε ένα σχέδιο, δείγμα προϊόντος, υπάρχουσα προδιαγραφή ή τοπολογία. Η ανασκόπηση θα πρέπει να κλειδώσει τη χαρτογράφηση του συνδετήρα, τις διαστάσεις σπασίματος, την ανοχή μήκους, το σακάκι, τη θέση της ετικέτας και τη μονάδα συσκευασίας πριν από την παραγωγή δείγματος.
- Ανασκόπηση BOM και τοπολογίας
- Ταίριασμα συνδέσμου και ινών
- Τυπική ή προσαρμοσμένη διαμόρφωση
Δείγμα, μικρή-παρτίδα και χύμα
Ο ιστότοπος επιβεβαιώνει την αξιολόγηση δειγμάτων, την προσαρμογή μικρής-παρτίδας και τη μαζική παραγωγή. Δεν δημοσιεύει ένα σταθερό MOQ ή κύκλο δειγματοληψίας για όλες τις συγκροτήσεις κέντρων δεδομένων, επειδή η διαμόρφωση και η ποσότητα επηρεάζουν την παραγγελία.
- Δείγμα συμβατότητας
- Αξιολόγηση απόδοσης
- Εγκεκριμένο δείγμα ως αναφορά παραγωγής
Ιδιωτική ετικέτα και ταυτότητα εγκατάστασης
Η διαθέσιμη προσαρμογή περιλαμβάνει χρώματα μπουφάν και μπότες, δείκτες καλωδίων, ετικέτες προϊόντων, λογότυπα, ουδέτερες συσκευασίες και συσκευασίες-για τον πελάτη. Καθορίστε το κείμενο, τη μορφή γραμμικού κώδικα και τη σύμβαση τέλους-A/end-B στο εγκεκριμένο έργο τέχνης.
- Προσαρμοσμένα καλώδια και ετικέτες προϊόντων
- Αναθεώρηση λογότυπου και συσκευασίας
- Χρωματική κωδικοποίηση ανά έργο
Πρότυπα και αρχεία ποιότητας για την προμήθεια συναρμολόγησης καλωδίων ινών
Τα πιο χρήσιμα στοιχεία ποιότητας συνδέονται με το ακριβές προϊόν και την παρτίδα. Οι σελίδες προϊόντων Evolux δημοσιεύουν τα ακόλουθα πρότυπα διεπαφής, δηλώσεις υλικού και επιλογές δοκιμών. Οι αγοραστές θα πρέπει να ζητήσουν το ισχύον έγγραφο έναντι του αναφερόμενου SKU.
IEC 61754-7 και TIA 604-5
Δημοσιεύτηκε για το θωρακισμένο συγκρότημα MPO/MTP και τη σειρά προσαρμογέων MPO/MTP. Αυτές οι αναφορές καθορίζουν τη διεπαφή σύνδεσης πολλαπλών ινών και υποστηρίζουν ελέγχους διασυνδεσιμότητας.
Telcordia GR-326 και JIS
Παρατίθεται στη σελίδα προσαρμογέα MTP/MPO μέγιστης-απώλειας 0,2 dB. Επιβεβαιώστε την ακριβή πιστοποίηση ή το έγγραφο συμμόρφωσης για τη διαμόρφωση προσαρμογέα που παραγγέλνετε.
Μπουφάν καλωδίου OFNP
Δημοσιεύτηκε για το συγκρότημα 8-fiber OM4 MTP-to-LC. Αυτό προσδιορίζει τη δηλωμένη κατασκευή καλωδίου plenum. ο σχεδιαστής του έργου παραμένει υπεύθυνος για την αποδοχή του τοπικού κώδικα.
IEC 61754-20
Δημοσιεύθηκε για το duplex LC OM4 patch cord. Προσδιορίζει τη διεπαφή υποδοχής LC που χρησιμοποιείται στις συνδέσεις εξοπλισμού SFP, XFP και SFP+.
Συμμόρφωση υλικού RoHS
Δηλώθηκε για τον προσαρμογέα MTP/MPO. Για αρχεία προμηθειών, ζητήστε μια τρέχουσα δήλωση που προσδιορίζει το αναφερόμενο προϊόν ή την οικογένεια υλικού.
Εισαγωγή-απώλειας / επιστροφής-αναφοράς απώλειας
Η Evolux δηλώνει ότι οι αναφορές IL/RL μπορούν να παρέχονται. Προσδιορίστε το μήκος κύματος, το όριο, τη μέθοδο δοκιμής, τη βάση δειγματοληψίας και εάν απαιτούνται σειριακά αποτελέσματα.
Η Evolux δηλώνει ότι ιδρύθηκε το 2013 και έχει περισσότερα από 10 χρόνια εμπειρίας στον κλάδο των οπτικών ινών. Δεν δημοσιεύεται-κέντρο δεδομένων-συγκεκριμένη συνολική αποστολή ή θήκη με όνομα κέντρου δεδομένων στις ελεγμένες σελίδες, επομένως αυτή η σελίδα λύσης δεν εκχωρεί μη επαληθευμένο αριθμό ανάπτυξης στο τμήμα του κέντρου δεδομένων.
Συνήθεις ερωτήσεις για τη λύση καλωδίωσης ινών κέντρου δεδομένων
Ποιες πληροφορίες πρέπει να περιλαμβάνονται σε ένα RFQ καλωδίωσης οπτικών ινών κέντρου δεδομένων;
Δώστε το ρόλο σύνδεσης, τη διεπαφή πομποδέκτη ή εξοπλισμού, τον τύπο σύνδεσης, τη λειτουργία οπτικών ινών, τον αριθμό ινών, την πολικότητα, το φύλο του συνδετήρα, τη στίλβωση, το μήκος καλωδίου, τη βαθμολογία του τζάκετ, την ποσότητα κατά μήκος, την επισήμανση και τη συσκευασία. Μια τοπολογία, BOM, σχέδιο, δείγμα ή τρέχουσα προδιαγραφή βοηθά το Evolux να ελέγξει τη συμβατότητα εξαρτημάτων πριν από την προσφορά.
Πότε πρέπει ένα κέντρο δεδομένων να χρησιμοποιεί LC duplex αντί για MPO/MTP;
Χρησιμοποιήστε το LC duplex όπου ο ενεργός εξοπλισμός και τα πεδία ενημέρωσης κώδικα εκθέτουν θύρες διπλής όψης LC και η σύνδεση φέρει ένα ζεύγος εκπομπής/λήψης. Χρησιμοποιήστε MPO/MTP για κορμούς πολλαπλών ινών, παράλληλες-θύρες οπτικών ή συσσωμάτωση υψηλής-πυκνότητας. μια μετάβαση από MPO/MTP-σε-Πλήρωση LC ή κασέτα μπορεί να συνδέσει τους δύο τύπους διεπαφής.
Πώς πρέπει οι αγοραστές να επιλέξουν μεταξύ OM3, OM4 και OS2;
Αντιστοιχίστε την ίνα με τις προδιαγραφές του πομποδέκτη, το μήκος κύματος, την εμβέλεια και την εγκατεστημένη εγκατάσταση. Το Evolux παραθέτει συγκροτήματα πολλαπλών λειτουργιών OM3 και OM4 50/125 μm και επιλογές μονής-λειτουργίας OS2 9/125 μm. επιβεβαιώστε τον ακριβή βαθμό σε σχέση με το φύλλο δεδομένων του εξοπλισμού αντί να επιλέξετε μόνο με το χρώμα του σακακιού.
Ποιες λεπτομέρειες MPO/MTP πρέπει να επιβεβαιωθούν πριν από την παραγωγή;
Επιβεβαιώστε τον αριθμό των ινών, το φύλο της σύνδεσης, τον προσανατολισμό του κλειδιού, τη μέθοδο πολικότητας, τη στίλβωση UPC ή APC, την κατηγορία ινών, την κατηγορία απώλειας και την αντιστοίχιση-από άκρο σε-. Αυτά τα χαρακτηριστικά λειτουργούν ως ένα σύστημα, επομένως ένας σωστός τύπος καλωδίου με λάθος πολικότητα ή φύλο μπορεί να εμποδίσει τη λειτουργία της σύνδεσης.
Ποιο είναι το MOQ και ο χρόνος παράδοσης δείγματος για προσαρμοσμένα καλώδια ινών κέντρου δεδομένων;
Η Evolux δηλώνει ότι υποστηρίζει δείγματα, μικρή-προσαρμογή παρτίδας και μαζική παραγωγή, αλλά ο ιστότοπος δεν δημοσιεύει σταθερό αριθμητικό MOQ ή χρόνο παράδοσης δείγματος για αυτήν τη λύση. Και τα δύο θα πρέπει να επιβεβαιωθούν αφού εξεταστούν οι απαιτήσεις σύνδεσης, ίνας, μήκους, σακάκι, ετικέτας, δοκιμής- και απαιτήσεων ποσότητας.
Μπορεί η Evolux να παρέχει καλώδια ιδιωτικής-ετικέτας και τεκμηρίωση δοκιμής;
Το δημοσιευμένο εύρος προσαρμογής περιλαμβάνει χρώματα μπουφάν και μπότες, δείκτες καλωδίων, ετικέτες προϊόντων, λογότυπα, ουδέτερη συσκευασία ή{0}}συγκεκριμένη συσκευασία και διαμόρφωση προϊόντος για τον πελάτη. Αναφέρεται επίσης η υποστήριξη του φύλλου δεδομένων και της εισαγωγής-απώλειας/επιστροφής-δοκιμής απώλειας-. καθορίστε εάν οι αναφορές βασίζονται σε ομαδικές- ή σειριακές στην εγκεκριμένη προδιαγραφή παραγγελίας.
Δημιουργήστε το BOM καλωδίωσης οπτικών ινών του κέντρου δεδομένων σας γύρω από πραγματικές διεπαφές
Στείλτε την τοπολογία, τις διεπαφές πομποδέκτη, τη χαρτογράφηση των συνδέσμων, τις απαιτήσεις OM3/OM4 ή OS2, τα μήκη, το χιτώνιο, τις ποσότητες και το σχέδιο ετικετών. Το Evolux μπορεί να ελέγξει τα συγκροτήματα παθητικών καλωδίων και τους προσαρμογείς σύμφωνα με τις υποβληθείσες προδιαγραφές.
