Λύση FTTH ODN για γρήγορη και αξιόπιστη ανάπτυξη πρόσβασης ινών
Η Evolux παρέχει εξαρτήματα παθητικής οπτικής ίνας μιας στάσης-για δίκτυα πρόσβασης FTTH, FTTx και PON, συμπεριλαμβανομένων των υποδοχών SC/APC, των προσαρμογών, των pigtails, των καλωδίων ενημέρωσης, των διαχωριστών PLC και των κουτιών ακροδεκτών.
Λύση FTTH ODN για γρήγορη και αξιόπιστη ανάπτυξη πρόσβασης ινών
Η Evolux παρέχει ένα-παθητικό εξαρτήματα οπτικών ινών μιας στάσης για δίκτυα πρόσβασης FTTH, FTTx και PON - υποδοχές SC/APC, προσαρμογείς, πλεξίδες, καλώδια ενημέρωσης, διαχωριστές PLC και κουτιά ακροδεκτών.
Από την επιδιόρθωση του κεντρικού γραφείου μέχρι το τελευταίο-μίλι πτώσης συνδρομητών, η λύση προϊόντων FTTH βοηθά τους τηλεπικοινωνιακούς φορείς, τους εργολάβους και τους διανομείς να δημιουργήσουν σταθερά, επεκτάσιμα και εύκολα-να-εγκαταστήσουν οπτικά δίκτυα διανομής.
αυτιά Εμπειρία προμήθειας οπτικών ινών
Παρέχονται σύνδεσμοι οπτικών ινών
Υποστηρίζονται παραγγελίες έργου FTTH & FTTx
Διαθέσιμες ετικέτες & συσκευασία
Τυπική αρχιτεκτονική δικτύου FTTH ODN
Σε ένα τυπικό δίκτυο FTTH PON, παθητικά οπτικά στοιχεία συνδέουν το κεντρικό γραφείο με τελικούς χρήστες χωρίς ενεργό εξοπλισμό στη διαδρομή διανομής. Το Evolux παρέχει τα βασικά παθητικά στοιχεία που χρησιμοποιούνται για διαχωρισμό, συναρμολόγηση, επιδιόρθωση, τερματισμό και σύνδεση συνδρομητή
OLT
Κεντρικό Γραφείο
01
ODF / Γραφείο
Καλώδιο τροφοδοσίας
02
PLC Splitter
1×4 – 1×64
03
Terminal Box
Διανομή
04
Πτώση → ΟΝΤ
Συνδρομητής
05
Κάθε τμήμα του δικτύου FTTH απαιτεί συμβατά παθητικά στοιχεία. Ο τύπος σύνδεσης, η αναλογία διαχωριστή, η χωρητικότητα του τερματικού κουτιού, ο τύπος ινών και το περιβάλλον εγκατάστασης επηρεάζουν την απόδοση του δικτύου και την αποδοτικότητα εγκατάστασης. Το Evolux βοηθά τους πελάτες να επιλέξουν προϊόντα που ταιριάζουν σύμφωνα με την τοπολογία του έργου, την ποσότητα των συνδρομητών και το σενάριο ανάπτυξης.
Προτεινόμενες οικογένειες προϊόντων FTTH
Το Evolux παρέχει τις κύριες οικογένειες παθητικών προϊόντων οπτικών ινών που χρησιμοποιούνται σε δίκτυα πρόσβασης FTTH και PON. Αυτά τα προϊόντα μπορούν να παραδοθούν μεμονωμένα ή να συνδυαστούν σε ένα προσαρμοσμένο έργο FTTH BOM.
Σύνδεσμος οπτικών ινών
Γρήγορη υποδοχή SC/APC, υποδοχή SC/UPC και υποδοχή LC για τερματισμό πεδίου, σύνδεση ONT, κουτί ακροδεκτών και επιδιόρθωση.
Χρησιμοποιείται σε: τερματισμός πεδίου · ONT · επιδιόρθωση
Γρήγορη σύνδεση οπτικών ινών Sc Apc
Υποδοχή οπτικών ινών Sc
Υποδοχές Lc οπτικών ινών
Προσαρμογέας οπτικών ινών
Προσαρμογέας απλού SC/APC, προσαρμογέας διπλής όψης LC και προσαρμογέας φλάντζας για κιβώτια ακροδεκτών, κουτιά διανομής, ODF και κουτιά διαχωρισμού.
Χρησιμοποιείται σε: κουτί ακροδεκτών · ODF · κουτί διαχωρισμού
Οπτικές ίνες Pigtail
Κοτσιδάκια SC/APC και LC/UPC σε ίνα OS2 G.657A1/A2 για σημεία ματίσματος, κιβώτια ακροδεκτών και πλαίσια διανομής.
Χρησιμοποιείται σε: σημεία σύνδεσης · κουτί ακροδεκτών · ODF
Καλώδιο εμπλάστρου οπτικών ινών
SC/APC Simplex, LC και θωρακισμένα καλώδια ενημέρωσης κώδικα για OLT, ODF, διαχωριστή, τερματικό κουτί και σύνδεση ONT.
Χρησιμοποιείται σε: OLT · ODF · splitter · ONT
Διαχωριστής PLC οπτικών ινών
Διαχωριστές PLC 1×4, 1×8, 1×16, 1×32 και 1×64 για διαχωρισμό σήματος PON, κεντρικό και δευτερεύον διαχωρισμό.
Χρησιμοποιείται σε: διαχωρισμό PON · κεντρικό · δευτερεύον
Κιβώτιο ακροδεκτών οπτικών ινών
Κουτιά ακροδεκτών 2 έως 24 πυρήνων, κουτιά διαχωρισμού και κουτιά{2}}επιτοίχιας στήριξης για σημεία πρόσβασης διαδρόμου, τοίχου, πόλου και συνδρομητών.
Χρησιμοποιείται σε: διάδρομο · τοίχο/στύλο · σημεία πρόσβασης
Είτε το έργο σας χρειάζεται τυπικά καλώδια ενημέρωσης κώδικα SC/APC είτε ένα πλήρες σύνολο κουτιών ακροδεκτών, διαχωριστών PLC, προσαρμογέων και πλεξιδών - Το Evolux υποστηρίζει ευέλικτη αντιστοίχιση προϊόντων για διαφορετικά μοντέλα ανάπτυξης FTTH.
Τύποι λύσεων FTTH για διαφορετικές ανάγκες ανάπτυξης
Διαφορετικά έργα FTTH απαιτούν διαφορετικές μεθόδους εγκατάστασης. Το Evolux υποστηρίζει λύσεις διανομής δομικών ινών με βάση το μάτισμα-FTTH, προ-τερματοποιημένο FTTH και MDU.
Splicing-Βασισμένη λύση FTTH
Για παραδοσιακά έργα FTTH,-ευαίσθητα δίκτυα πρόσβασης και αναπτύξεις κόστους όπου απαιτείται συνένωση πεδίου.
Βασικό όφελος:σταθερή σύνδεση και ευέλικτη δρομολόγηση - για μακροπρόθεσμα δίκτυα σταθερής πρόσβασης.
Οι πλεξίδες ινών συνδυάζονται με ίνες τροφοδοσίας ή διανομής, ενώ οι προσαρμογείς και τα κουτιά ακροδεκτών παρέχουν οργανωμένα, προστατευμένα σημεία σύνδεσης - ιδανικά για έργα που χρειάζονται σταθερή-μακροπρόθεσμη απόδοση και ευέλικτη επιτόπια δρομολόγηση.
- Προσαρμογέας SC/APC
- PLC Splitter
- Terminal Box
- Μπάλωμα Κορδόνι
Τα καλύτερα σενάρια χρήσης
- Αστικά δίκτυα πρόσβασης FTTH
- Έργα χειριστή τηλεπικοινωνιών
- Σημεία διανομής FTTB / FTTH
- Ομάδες με εξειδικευμένα συνεργεία ματίσματος
Προ-Τερματισμένο FTTH / Γρήγορο ODN
Για γρήγορη ενεργοποίηση συνδρομητών, οικιστικές, αγροτικές ευρυζωνικές υπηρεσίες χαμηλής-ανόδου και αγορές με υψηλό κόστος εργασίας.
Βασικό όφελος:μειώστε το μάτισμα πεδίου, απλοποιήστε την εγκατάσταση και επιταχύνετε την ενεργοποίηση συνδρομητών.
Τα εργοστασιακά-τερματικά καλώδια, οι σύνδεσμοι και τα κουτιά ακροδεκτών βελτιώνουν την ταχύτητα ανάπτυξης και μειώνουν τα σφάλματα εγκατάστασης - κατάλληλα για γρήγορες εκδόσεις FTTH όπου η αποτελεσματικότητα εγκατάστασης και η σταθερή ποιότητα έχουν μεγαλύτερη σημασία.
- Περιγραφή Περιγραφή Περιγραφή
- Προδιαγραφές
- Χαρακτηριστικά
- Εφαρμογές
Τα καλύτερα σενάρια χρήσης:
- Γρήγορη διάθεση FTTH
- Αγροτική ευρυζωνική πρόσβαση
- Ανάπτυξη οικιστικής κοινότητας
- Περιορισμένοι επιτόπιοι πόροι συναρμογής
Λύση MDU / Κτίριο FTTH
Για διαμερίσματα, κτίρια γραφείων, ξενοδοχεία, πανεπιστημιουπόλεις και πολυ-κατοικίες.
Βασικό όφελος:συμπαγής διανομή ινών για πολυ-κατοικίες και σημεία εισόδου εσωτερικών κτιρίων.
Για το MDU και την κατασκευή FTTH, η συμπαγής διανομή και η εύκολη συντήρηση είναι το κλειδί. Το Evolux παρέχει τερματικά κουτιά, διαχωριστές, αντάπτορες, πλεξίδες και καλώδια επιδιόρθωσης εσωτερικών χώρων για σημεία πρόσβασης σε επίπεδο διαδρόμου, δαπέδου-και συνδρομητή-.
- 8/12/16 Core Box
- Διαχωριστής 1×8 / 1×16
- Προσαρμογέας SC/APC
- Fiber Pigtail
Τα καλύτερα σενάρια χρήσης
- Πολυκατοικίες & γραφεία
- Δίκτυα ξενοδοχείων και πανεπιστημιουπόλεων
- Διανομή FTTH σε εσωτερικούς χώρους
- Τερματισμός εισόδου κτιρίου
Πώς να επιλέξετε προϊόντα FTTH για το έργο σας;
Η σωστή διαμόρφωση FTTH εξαρτάται από τη δομή του δικτύου, τη σχεδίαση του διαχωριστή, το περιβάλλον εγκατάστασης και την ποσότητα συνδρομητών. Χρησιμοποιήστε αυτόν τον οδηγό για να επιλέξετε τα κατάλληλα παθητικά στοιχεία πριν ζητήσετε μια προσφορά.
| Κατάσταση Έργου | Προτεινόμενη κατεύθυνση | Πληροφορίες για επιβεβαίωση |
|---|---|---|
| Κεντρικός διαχωρισμός | Ερμάριο διαχωριστή PLC / ABS / LGX | Αναλογία διαχωριστή, ποσότητα θύρας, τύπος σύνδεσης, χώρος εγκατάστασης |
| Δευτερεύουσα διάσπαση | Κιβώτιο ακροδεκτών με διαχωριστή | Πυκνότητα χρήστη, ποσότητα δαπέδου, μέθοδος συντήρησης |
| Τοποθέτηση σε εξωτερικό χώρο σε τοίχο/στύλο | Εξωτερικό κιβώτιο ακροδεκτών IP65 | Αδιάβροχο επίπεδο, κατεύθυνση εισόδου καλωδίου, τρόπος τοποθέτησης |
| Διάδρομος / Εσωτερική Εγκατάσταση | Συμπαγές κουτί + κοτσιδάκι + κορδόνι μπαλώματος | Απαίτηση επιβραδυντικού φλόγας-, ακτίνα κάμψης, μέγεθος κουτιού |
| Γρήγορη ενεργοποίηση συνδρομητή | Προ-τερματισμένο καλώδιο ενημερωμένης έκδοσης κώδικα | Μήκος καλωδίου, τύπος βύσματος, ελκυστικό μάτι, αδιαβροχοποίηση |
| Σύνδεση δικτύου PON | Υποδοχή SC/APC + διαχωριστής PLC | Αναλογία διαχωριστή, προϋπολογισμός οπτικής ισχύος, διεπαφή OLT/ONT |
Για τα περισσότερα δίκτυα FTTH PON, οι υποδοχές SC/APC χρησιμοποιούνται συνήθως για τη μείωση της αντανάκλασης. Ωστόσο, ο τελικός τύπος σύνδεσης θα πρέπει πάντα να ταιριάζει με τις προδιαγραφές OLT, ONT, διαχωριστή και έργου. Το Evolux μπορεί να βοηθήσει στην επιβεβαίωση της συμβατότητας του προϊόντος πριν από τη μαζική παραγωγή.
Τεχνικά Σημεία Ελέγχου για Ανάπτυξη FTTH ODN
Τα έργα FTTH απαιτούν περισσότερα από την αγορά προϊόντων. Η οπτική απόδοση, το περιβάλλον εγκατάστασης, η συμβατότητα των συνδέσμων και η τεκμηρίωση δοκιμής θα πρέπει να λαμβάνονται υπόψη πριν από την επιβεβαίωση της τελικής λίστας προϊόντων.

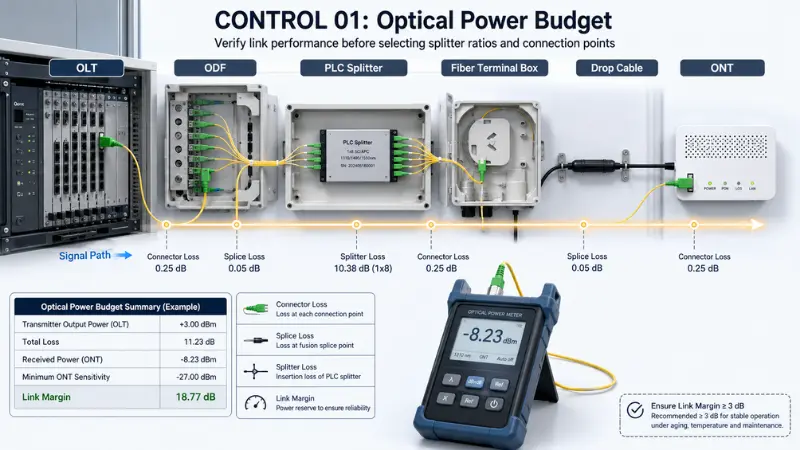

ΕΛΕΓΧΟΣ 01
Προϋπολογισμός οπτικής ισχύος
Επιβεβαιώστε την απώλεια διαχωριστή, την απώλεια σύνδεσης, την απώλεια συναρμογής και το περιθώριο σύνδεσης πριν από την επιλογήαναλογίες διαχωριστήκαι σημεία σύνδεσης. Ο σωστός προϋπολογισμός ισχύος διατηρεί το σήμα σταθερό από OLT σε ONT.
ΕΛΕΓΧΟΣ 02
Τύπος Πολωνικού συνδετήρα
Τα δίκτυα PON χρησιμοποιούν συνήθως SC/APC επειδή το APC Polish μειώνει την απώλεια επιστροφής. SC/UPC, LC/UPC ή LC/APC ενδέχεται επίσης να ισχύουν - βλPC vs UPC vs APC Polish.
ΕΛΕΓΧΟΣ 03
Αναλογία διαχωριστή
Οι συνήθεις αναλογίες PLC είναι 1×4, 1×8, 1×16, 1×32 και 1×64. Επιλογή ανά ποσότητα συνδρομητή, οπτικό προϋπολογισμό και κεντρική έναντι κατανεμημένη σχεδίαση - συμπεριλαμβανομένωνμη ισορροπημένη διάσπασηγια αγροτικές.
ΕΛΕΓΧΟΣ 04
Τύπος ινών
Για το καλώδιο πτώσης και τη δρομολόγηση εσωτερικών χώρων, προτιμώνται ίνες που δεν είναι ευαίσθητες σε κάμψη, όπως G.657A1 / G.657A2 για συμπαγείς χώρους και στενή ακτίνα κάμψης. Συγκρίνωαπλή-λειτουργία έναντι πολλαπλών λειτουργιών.
ΕΛΕΓΧΟΣ 05
Χωρητικότητα κουτιού
Αγώναςκουτί ακροδεκτώνικανότητα μέτρησης προσαρμογέων, δίσκους συνδέσεως, μονάδες διαχωριστή και μελλοντική επέκταση. Κοινές επιλογές: 2, 4, 8, 12, 16 και 24 πυρήνες.
ΕΛΕΓΧΟΣ 06
Περιβάλλον Εγκατάστασης
Εσωτερικά, εξωτερικά, τοίχους, στύλους, αγωγούς και εναέρια περιβάλλοντα μπορεί να χρειάζονται διαφορετικά μανδύα καλωδίων, υλικά κιβωτίων, ονομασίες IP και αξεσουάρ τοποθέτησης. Βλέπωεγκατάσταση εσωτερικού & εξωτερικού χώρου.
Οδηγοί Προμηθειών & Μηχανικής FTTH
Ανατρέξτε σε άρθρα για να βοηθήσετε την ομάδα σας να σχεδιάσει τον διαχωρισμό PON, να επιλέξει συνδέσμους και να προετοιμάσει ένα πλήρες παθητικό στοιχείο FTTH BOM.
Προσαρμοσμένη αντιστοίχιση προϊόντων FTTH & υποστήριξη BOM
Κάθε έργο FTTH έχει διαφορετικές απαιτήσεις. Το Evolux υποστηρίζει ευέλικτη αντιστοίχιση και προσαρμογή προϊόντων, ώστε να μπορείτε να προετοιμάσετε τα σωστά υλικά για την ανάπτυξη του δικτύου πρόσβασης.
Σύνδεσμος: SC/APC, SC/UPC, LC/UPC, LC/APC
Αναλογία διαχωριστή PLC
Χωρητικότητα τερματικού κουτιού
Τύπος εγκατάστασης σε εσωτερικούς ή εξωτερικούς χώρους
Ποσότητα προσαρμογέα & διαμόρφωση πίνακα
Ετικέτα & συσκευασία OEM
Φύλλο δεδομένων & αναφορά δοκιμής IL/RL
Στείλτε την τοπολογία του δικτύου σας, την ποσότητα συνδρομητή, το σχέδιο διαχωριστή και το περιβάλλον εγκατάστασης - η ομάδα μας θα προτείνει συμβατούς συνδέσμους, προσαρμογείς, πλεξίδες, καλώδια ενημέρωσης κώδικα, διαχωριστές PLC και κουτιά τερματικών για το έργο FTTH.
Συχνές ερωτήσεις για τη λύση FTTH ODN
Ε: Ποια προϊόντα απαιτούνται συνήθως για ένα έργο FTTH ODN;
Α: Ένα τυπικό έργο FTTH ODN μπορεί να απαιτεί συνδέσμους οπτικών ινών, προσαρμογείς, πλεξίδες, καλώδια ενημέρωσης, διαχωριστές PLC, κουτιά ακροδεκτών, καλώδια πτώσης και σχετικά αξεσουάρ. Η τελική λίστα προϊόντων εξαρτάται από την τοπολογία δικτύου, την αναλογία διαχωριστή, το περιβάλλον εγκατάστασης και την ποσότητα συνδρομητών.
Ε: Μπορεί η Evolux να παρέχει ένα πλήρες προϊόν FTTH BOM;
Α: Ναι. Οι πελάτες μπορούν να μας στείλουν την τοπολογία του δικτύου, την ποσότητα του συνδρομητή, το σχέδιο διαχωριστή και το περιβάλλον εγκατάστασης. Η Evolux μπορεί να προτείνει ένα κατάλληλο FTTH παθητικό στοιχείο BOM με βάση την απαίτηση του έργου.
Ε: Ποιος τύπος σύνδεσης χρησιμοποιείται συνήθως σε δίκτυα FTTH PON;
Α: Το SC/APC χρησιμοποιείται συνήθως σε δίκτυα FTTH PON επειδή συμβάλλει στη μείωση της οπτικής ανάκλασης. Ωστόσο, ο τελικός τύπος σύνδεσης θα πρέπει να ταιριάζει με τις προδιαγραφές OLT, ONT, διαχωριστή και έργου. Δείτε τον οδηγό σύνδεσης SC/APC.
Ε: Ποιες αναλογίες διαχωριστή PLC είναι διαθέσιμες;
Α: Οι κοινές αναλογίες διαχωριστή PLC περιλαμβάνουν 1×2, 1×4, 1×8, 1×16, 1×32 και 1×64. Άλλες διαμορφώσεις μπορούν να συζητηθούν σύμφωνα με τις απαιτήσεις του έργου. Περιηγηθείτε σε όλους τους διαχωριστές PLC.
Ε: Μπορείτε να υποστηρίξετε λύσεις FTTH που έχουν τερματιστεί πριν από-;
Α: Ναι. Το Evolux μπορεί να υποστηρίξει προ-τερματισμένα καλώδια ενημέρωσης κώδικα, γρήγορες υποδοχές, κουτιά ακροδεκτών και σχετικά παθητικά εξαρτήματα για τη μείωση της επιτόπιας σύνδεσης και την απλοποίηση της εγκατάστασης.
Ε: Μπορείτε να παρέχετε προϊόντα τόσο για εσωτερική όσο και για εξωτερική εγκατάσταση FTTH;
Α: Ναι. Η Evolux παρέχει κουτιά ακροδεκτών εσωτερικού και εξωτερικού χώρου, καλώδια επισκευής, πλεξίδες, προσαρμογείς και άλλα παθητικά εξαρτήματα FTTH. Οι εφαρμογές σε εξωτερικούς χώρους ενδέχεται να απαιτούν αδιάβροχα κουτιά, κατάλληλα μανδύα καλωδίων και κατάλληλα εξαρτήματα τοποθέτησης.
Δημιουργήστε το έργο σας FTTH ODN με αντιστοιχισμένα στοιχεία παθητικής ίνας
Είτε χρειάζεστε τυπικά προϊόντα FTTH είτε ένα προσαρμοσμένο έργο BOM, το Evolux μπορεί να σας βοηθήσει να ταιριάξετε συνδέσμους, προσαρμογείς, πλεξίδες, καλώδια ενημέρωσης κώδικα, διαχωριστές PLC και κουτιά τερματικών για την ανάπτυξη του δικτύου σας.
