Evolux Fiber: Ο επαγγελματίας σας κατασκευαστής διαχωριστή οπτικών ινών PLC!

Η Shenzhen Evolux Fiber Co., Ltd είναι κορυφαίος πάροχος λύσεων οπτικών ινών αιχμής, που ειδικεύεται στην έρευνα, ανάπτυξη, κατασκευή και διανομή προϊόντων οπτικών ινών υψηλής ποιότητας. Ιδρύθηκε το έτος 2013 και εδρεύει στο Shen Zhen της Κίνας, έχουμε αναδειχθεί ως ένα αξιόπιστο όνομα στον τομέα των οπτικών ινών. Με ιδιαίτερη έμφαση στην καινοτομία και την αξιοπιστία, προσπαθούμε να ανταποκριθούμε στις εξελισσόμενες απαιτήσεις της παγκόσμιας βιομηχανίας τηλεπικοινωνιών.

null

Τα Πλεονεκτήματά μας

Διαφορετικό χαρτοφυλάκιο προϊόντων

Παρέχουμε μια ολοκληρωμένη γκάμα προϊόντων οπτικών ινών, από οπτικές ίνες μονής και πολλαπλής λειτουργίας έως ειδικές οπτικές ίνες για συγκεκριμένες εφαρμογές, συμπεριλαμβανομένων καλωδίων οπτικών ινών, συνδέσεων, πομποδέκτη, προσαρμογέων και συναφών αξεσουάρ για την κάλυψη των διαφορετικών αναγκών των πελατών μας .

Εξαιρετική υποστήριξη πελατών

Έχουμε συγκεντρώσει μια ομάδα ειδικών που είναι έτοιμοι να υποστηρίξουν τους πελάτες μας. Βοηθούν τους πελάτες στην επιλογή της σωστής λύσης οπτικών ινών και καθοδηγούν τη διαδικασία υλοποίησης, επιτρέποντας στους πελάτες να απολαμβάνουν ολοκληρωμένες συμβουλές πριν από την πώληση έως υποστήριξη μετά την πώληση και τεχνική βοήθεια.

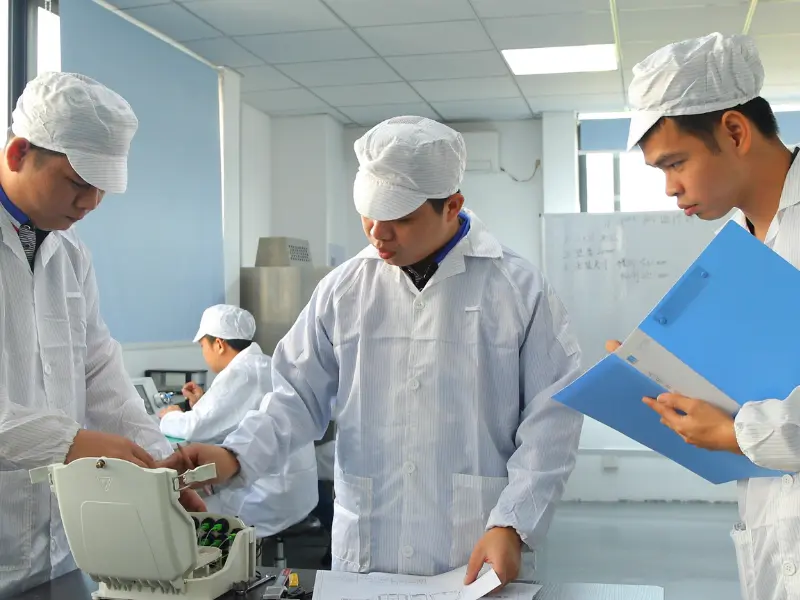

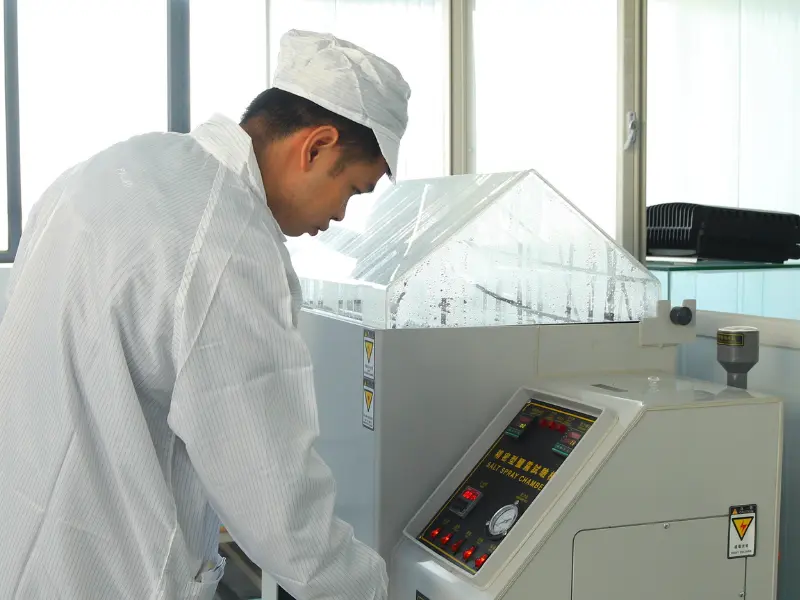

Προηγμένες εγκαταστάσεις Ε&Α

Οι υπερσύγχρονες εγκαταστάσεις Ε&Α, ο εξοπλισμός και τα εξειδικευμένα εργαστήρια παρέχουν ένα ιδανικό περιβάλλον για τη διεξαγωγή έρευνας αιχμής, πειραματισμού και δοκιμών υλικών οπτικών ινών, σχεδιασμού και διαδικασιών κατασκευής.

Επαγγελματικές Υπηρεσίες Προσαρμογής

Προσφέρουμε επιλογές προσαρμογής που επιτρέπουν στους πελάτες να προσαρμόζουν τα προϊόντα οπτικών ινών στις συγκεκριμένες ανάγκες τους. Η διάμετρος ινών, το υλικό επίστρωσης ή ο τύπος συνδετήρα μπορούν όλα να προσαρμοστούν με ευελιξία.

Add to Inquiry

1×2 Plc Fiber Splitter, Χωρίς Βύσμα

1×2 PLC Fiber Splitter, Mini Module. ●Fiber to The Point (FTTX). ●Fiber to The Home (FTTH).

Add to Inquiry

1x16 Plc Fiber Splitter χωρίς βύσμα

Στο σημερινό-ταχύρυθμο ψηφιακό τοπίο, η αξιόπιστη και υψηλής{1}}συνδεσιμότητας{1}}ταχύτητας είναι

Add to Inquiry

1×4 Plc Fiber Splitter, Mini Module WOC

1×4 PLC Fiber Splitter, Mini Module, χωρίς βύσμα:. ●Fiber to The Point (FTTX). ●Fiber to The Home

Add to Inquiry

1x8 Plc διαχωριστής οπτικών ινών WOC

Μίνι σωλήνας διαχωριστή οπτικών ινών 1X8 PLC χωρίς βύσμα. ●Συμπαγής δομή και ευέλικτη εγκατάσταση.

Add to Inquiry

Διαχωριστής οπτικών ινών 1x8 SC UPC Plc

Μίνι σωλήνας 1X8 PLC Fiber Optic Splitter SC UPC. ●Συμπαγής δομή και ευέλικτη εγκατάσταση.

Add to Inquiry

1×4 SC UPC Plc Fiber Splitter, Mini Module

1×4 PLC Fiber Splitter, Mini Module, SC/UPC Εφαρμογές:. ●Fiber to The Point (FTTX). ●Fiber to The

Add to Inquiry

1×4 SC APC Plc Fiber Splitter, Mini Module

1×4 PLC Fiber Splitter, Mini Module, SC/APC Εφαρμογές:. ●Fiber to The Point (FTTX). ●Fiber to The

Add to Inquiry

1x16 SC APC Plc Fiber Splitter, Steel Tube, Bare Fiber 250μm, Singlemode

Στο σημερινό-ταχύρυθμο ψηφιακό τοπίο, η αξιόπιστη και υψηλής{1}}συνδεσιμότητας{1}}ταχύτητας είναι

Add to Inquiry

1×2 Plc Fiber Splitter Mini Tube SC UPC

Τα βήματα χρήσης του διαχωριστή οπτικών ινών:. 1, Εργασίες προετοιμασίας. 2, Βήματα εγκατάστασης.

Add to Inquiry

1×2 PLC Fiber Splitter, Mini Module, SC/APC

1×2 PLC Fiber Splitter, Mini Module, SC/APC Εφαρμογές:. ●Fiber to The Point (FTTX). ●Fiber to The

Add to Inquiry

2*8 PLC Fiber Optic Splitter Κασέτα SC APC

2*8 PLC Fiber Optic Splitter Κασέτα SC APC. ●Χαμηλή απώλεια εισαγωγής. ●Υψηλός λόγος διαίρεσης.

Add to Inquiry

1X16 PLC Fiber Splitter, Steel Tube, Bare Fiber 250μm, SC UPC, Singlemode

Το 1X16 PLC Fiber Splitter, Steel Tube, Bare Fiber 250μm, SC UPC, Singlemode είναι μια επίπεδη

Σπίτι 12 Η τελευταία σελίδα1/2

Κατηγορία προϊόντων

τελευταία προϊόντα

Τι είναι ένας διαχωριστής PLC οπτικών ινών;

Ένας σύνδεσμος οπτικών ινών είναι μια συσκευή που χρησιμοποιείται για τη σύνδεση οπτικών ινών, διευκολύνοντας την αποτελεσματική μετάδοση φωτεινών σημάτων. Ένας σύνδεσμος οπτικών ινών επιτρέπει ταχύτερη σύνδεση και αποσύνδεση από το μάτισμα. Διατίθενται σε διάφορους τύπους όπως SC, LC, ST και MTP, καθένας από τους οποίους έχει σχεδιαστεί για συγκεκριμένες εφαρμογές.

Κοινοί τύποι διαχωριστών PLC οπτικών ινών

Ο διαχωριστής οπτικών ινών PLC μπορεί να κατηγοριοποιηθεί ανάλογα με το τσιπ διαχωριστή PLC που χρησιμοποιούν, που σημαίνει ότι υπάρχουν διαχωριστές PLC 1xN και 2xN, όπως διαχωριστής 1x4, διαχωριστής 1x8, διαχωριστής 1x16, διαχωριστής 2x32, διαχωριστής 2x64 PLC, κ.λπ. αριθμοί εξόδου ανάλογα με τις συνθήκες του συνδρομητή ή το μήκος του καλωδίου. Επιπλέον, οι διαχωριστές PLC μπορούν επίσης να ταξινομηθούν με βάση διαφορετικά πακέτα για να καλύψουν τις ανάγκες των πελατών σε διάφορα σενάρια, συμπεριλαμβανομένου του διαχωριστή PLC μικρού μεγέθους που πρέπει να χρησιμοποιηθεί σε τερματικά κιβώτια και του διαχωριστή PLC μεγάλου μεγέθους που μπορεί να εγκατασταθεί σε rack. Υπάρχουν πέντε τύποι διαχωριστών PLC στην αγορά: Γυμνός διαχωριστής οπτικών ινών, διαχωριστής ινών χωρίς μπλοκ, διαχωριστής ABS, διαχωριστής LGX και διαχωριστής ραφής βάσης.
Γυμνός διαχωριστής οπτικών ινών
Ο διαχωριστής γυμνών ινών δεν έχει σύνδεσμο στα άκρα γυμνών ινών, επομένως απαιτεί ένα πλήρες σετ προστασίας στη θήκη μεταφοράς και στη συσκευή. Λόγω του συμπαγούς του μεγέθους, μπορεί εύκολα να τοποθετηθεί σε επίσημα κουτιά συναρμογής και κουτιά συναρμογής. Ο διαχωριστής γυμνών ινών ελαχιστοποιεί την κατάληψη χώρου και ταυτόχρονα μειώνει το κόστος εγκατάστασης. Χρησιμοποιείται συνήθως για FTTH, PON, LAN, CATV, εξοπλισμό δοκιμών και άλλες εφαρμογές.
Διαχωριστής ινών χωρίς μπλοκ
Αν και ο διαχωριστής PLC χωρίς μπλοκ έχει παρόμοια εμφάνιση με τον διαχωριστή γυμνών ινών. Ωστόσο, μπορεί να παρέχει ισχυρότερη προστασία των ινών επειδή έχει μια πιο συμπαγή συσκευασία σωλήνων από ανοξείδωτο χάλυβα. Ο διαχωριστής PLC χωρίς μπλοκ δεν απαιτεί σύντηξη οπτικών ινών κατά την εγκατάσταση και χρησιμοποιείται κυρίως για διαφορετικές συνδέσεις πάνω από κουτιά διανομής ή ντουλάπια δικτύου.
ABS Ενότητα Fiber Splitter
Ο διαχωριστής ABS διαθέτει πλαστική θήκη ABS, η οποία έχει καλή προστασία για εσωτερικά οπτικά εξαρτήματα και καλώδια. Ο διαχωριστής ABS είναι απλός και συμπαγής, ο οποίος μπορεί να προσαρμοστεί σε διαφορετικά περιβάλλοντα εγκατάστασης και απαιτήσεις. Χρησιμοποιείται ευρέως με κουτιά διανομής ινών εξωτερικού χώρου για δίκτυα PON, FTTH, FTTX, GOPN.
LGX κασέτα ίνα διαχωριστής
Ο διαχωριστής LGX PLC είναι εξοπλισμένος με ένα ανθεκτικό μεταλλικό κουτί. Μπορεί να χρησιμοποιηθεί μόνο του ή να εγκατασταθεί εύκολα σε ένα τυπικό patch panel οπτικών ινών ή σασί οπτικών ινών χωρίς αρχειοθέτηση ή εξειδικευμένο προσωπικό κατά την ανάπτυξη. Το τυπικό περίβλημα μεταλλικού κουτιού LGX παρέχει μια προσέγγιση plug-and-play για την ενσωμάτωση στο δίκτυο, η οποία εξαλείφει τον κίνδυνο κατά την εγκατάσταση.
Διαχωριστής βάσης βάσης
Τα 1U και 2U είναι δύο διαθέσιμα μεγέθη rack mount για διαχωριστές στην αγορά, ενώ οι διαχωριστές rack-mount 1U χρησιμοποιούνται πιο συχνά. Ο διαχωριστής PLC είναι εγκατεστημένος στη μονάδα rack, η οποία έχει εξαιρετική οπτική απόδοση και βολική εγκατάσταση δικτύου. Ο διαχωριστής rack-mount χρησιμοποιείται ευρέως σε EPON, GPON, FTTX, FTTH κ.λπ., και παρέχει την ιδανική λύση για ένα περιβάλλον καλωδίωσης υψηλής πυκνότητας.

Πλεονεκτήματα του διαχωριστή PLC οπτικών ινών

Κόστους-Αποτελεσματικότητας
Οι διαχωριστές οπτικών ινών εξαλείφουν την ανάγκη για πολλαπλές ίνες επιτρέποντας τη διαίρεση μιας μεμονωμένης ίνας σε πολλαπλές διαδρομές. Αυτό μειώνει σημαντικά το κόστος ανάπτυξης και συντήρησης του δικτύου, καθώς απαιτούνται λιγότερες ίνες για την εξυπηρέτηση πολλών συνδρομητών ή συσκευών.

Ευελιξία και επεκτασιμότητα
Οι διαχωριστές παρέχουν ευελιξία και επεκτασιμότητα σε σχέδια δικτύων. Μπορούν εύκολα να προστεθούν ή να αφαιρεθούν σύμφωνα με τις απαιτήσεις του δικτύου, επιτρέποντας την απρόσκοπτη επέκταση ή αναδιαμόρφωση του δικτύου. Αυτή η ευελιξία επιτρέπει στους διαχειριστές δικτύου να προσαρμόζονται στις μεταβαλλόμενες ανάγκες χωρίς εκτεταμένες αλλαγές υποδομής.

Ελάχιστη Απώλεια Σήματος
Οι διαχωριστές οπτικών ινών υψηλής ποιότητας παρουσιάζουν χαμηλές απώλειες εισαγωγής και απώλειες επιστροφής, εξασφαλίζοντας αποτελεσματική διανομή σήματος. Η ελάχιστη απώλεια σήματος επιτρέπει την αξιόπιστη μετάδοση σε μεγάλες αποστάσεις χωρίς να διακυβεύεται η ποιότητα του σήματος. Αυτό είναι ιδιαίτερα σημαντικό για εφαρμογές που απαιτούν υψηλούς ρυθμούς δεδομένων και χαμηλό λανθάνοντα χρόνο.

Εφαρμογή Fiber Optic PLC Splitter

Κέντρο δεδομένων

Οι διαχωριστές ινών PLC χρησιμοποιούνται συχνά σε δίκτυα κέντρων δεδομένων για τη διανομή γρήγορων δεδομένων σε πολλούς διακομιστές και συσκευές αποθήκευσης. Αυτό δίνει τη δυνατότητα στα κέντρα δεδομένων να χειρίζονται αποτελεσματικά μεγάλους όγκους κίνησης δεδομένων, με αποτέλεσμα τη γρήγορη και απρόσκοπτη μεταφορά δεδομένων.

MPO-LC 12 Muti-color Tight Buffer Fiber Patch Cords 0.3m

Δίκτυα οπτικής πρόσβασης

Οι διαχωριστές ινών PLC χρησιμοποιούνται συχνά σε δίκτυα οπτικής πρόσβασης για την παροχή σύνδεσης στο Διαδίκτυο υψηλής ταχύτητας σε έναν αριθμό πελατών. Παρέχουν στους τελικούς χρήστες υψηλής ταχύτητας και αξιόπιστη συνδεσιμότητα και είναι ιδανικά για εφαρμογές FTTH (Fiber to the Home) και FTTB (Fiber to the Building). Διαχωριστής PLC σε δίκτυα PON.

Παθητικά οπτικά δίκτυα (PON)

Οι διαχωριστές PLC είναι ένα κρίσιμο συστατικό των παθητικών οπτικών δικτύων (PONs), τα οποία είναι οπτικά δίκτυα που συνδέουν πολλούς καταναλωτές με μια ενιαία οπτική ίνα. Κάθε πελάτης έχει μια μοναδική αποκλειστική σύνδεση χάρη στον διαχωρισμό του οπτικού σήματος από τον διαχωριστή PLC σε διάφορες διαδρομές.

Ιατρικός εξοπλισμός

Για τη διανομή των οπτικών σημάτων από διάφορες κάμερες σε μία οθόνη, οι διαχωριστές ινών PLC χρησιμοποιούνται επίσης σε ιατρικό εξοπλισμό, όπως τα ενδοσκόπια. Εξαιτίας αυτού, οι ειδικοί της ιατρικής μπορούν να δουν τις φωτογραφίες από διαφορετικές οπτικές γωνίες και να κατανοήσουν καλύτερα την εσωτερική δομή του σώματος του ασθενούς.

Κοινοί τεχνικοί δείκτες διαχωριστών PLC οπτικών ινών

Απώλεια εισαγωγής

Η απώλεια εισαγωγής του διαχωριστή αναφέρεται στον αριθμό των dBs ανά έξοδο σε σχέση με την απώλεια του φωτός εισόδου.

Πρόσθετες Απώλειες

Οι πρόσθετες απώλειες ορίζονται ως το άθροισμα της οπτικής ισχύος για όλες τις θύρες εξόδου και ο αριθμός των dB σε σχέση με την απώλεια οπτικής ισχύος στην είσοδο.

Φασματοφωτικός λόγος

Ο φασματοφωτικός λόγος ορίζεται ως ο λόγος ισχύος εξόδου κάθε θύρας εξόδου του οπτικού διαχωριστή και στην εφαρμογή συστήματος, ο λόγος φασματοφωτόμετρου βασίζεται πράγματι στην ποσότητα της οπτικής ισχύος που απαιτείται από τον πραγματικό οπτικό κόμβο του συστήματος για τον προσδιορισμό της κατάλληλης φασματοφωτιακής αναλογίας (εκτός από τη μέση κατανομή), και ο φασματοφωτικός λόγος του φασματοφωτόμετρου σχετίζεται με το μήκος κύματος του εκπεμπόμενου φωτός.

Βαθμός απομόνωσης

Η απομόνωση αναφέρεται στην ικανότητα μιας οπτικής διαδρομής ενός διαιρέτη φωτός να απομονώνει φωτεινά σήματα σε άλλες διαδρομές φωτός.

Εξαρτήματα του διαχωριστή PLC οπτικών ινών

Θύρες εισόδου και εξόδου
Οι θύρες εισόδου είναι εκεί όπου το εισερχόμενο οπτικό σήμα εισέρχεται στον διαχωριστή, συνήθως μέσω ενός μόνο καλωδίου οπτικών ινών. Ο αριθμός των θυρών εισόδου εξαρτάται από τον τύπο και τη διαμόρφωση του διαχωριστή. Οι θύρες εξόδου είναι εκεί όπου τα διαχωρισμένα οπτικά σήματα εξέρχονται από τον διαχωριστή και συνδέονται με τους παραλήπτες ή άλλες συσκευές δικτύου. Ο αριθμός των θυρών εξόδου μπορεί να ποικίλλει και καθορίζει τον αριθμό των διαδρομών στις οποίες χωρίζεται το σήμα.
Ζεύκτες και Διαιρέτες
Οι ζεύκτες και τα διαχωριστικά παίζουν ζωτικό ρόλο στη διάσπαση του οπτικού σήματος. Έχουν σχεδιαστεί για να διαιρούν το εισερχόμενο σήμα σε πολλαπλές διαδρομές εξόδου. Οι ζεύκτες είναι υπεύθυνοι για την ομοιόμορφη κατανομή του σήματος μεταξύ των θυρών εξόδου, διασφαλίζοντας ότι κάθε διαδρομή λαμβάνει ένα μέρος της ισχύος του σήματος. Οι διαχωριστές, από την άλλη πλευρά, διαχωρίζουν το σήμα σε διακριτές διαδρομές, επιτρέποντας την ταυτόχρονη μετάδοση σε πολλούς παραλήπτες.
Συστοιχία ινών και κυματοδηγοί
Οι συστοιχίες ινών είναι σειρές μεμονωμένων ινών που ευθυγραμμίζονται και συντήκονται μεταξύ τους για να σχηματίσουν την περιοχή διαχωρισμού εντός του διαχωριστή. Παρέχουν το φυσικό πλαίσιο για τον διαχωρισμό του οπτικού σήματος. Οι κυματοδηγοί, από την άλλη πλευρά, είναι δομές που καθοδηγούν και κατευθύνουν το οπτικό σήμα εντός του διαχωριστή. Στην περίπτωση των διαχωριστών Επίπεδου Κυκλώματος Φωτός (PLC), οι κυματοδηγοί είναι χαραγμένοι σε ένα υπόστρωμα πυριτίου ή πυριτίου, επιτρέποντας τον ακριβή έλεγχο και τη διανομή του οπτικού σήματος.
Προστατευτικά περιβλήματα
Οι διαχωριστές οπτικών ινών στεγάζονται σε προστατευτικά περιβλήματα για να προστατεύουν τα ευαίσθητα εξαρτήματα από εξωτερικούς περιβαλλοντικούς παράγοντες. Αυτά τα περιβλήματα είναι συνήθως κατασκευασμένα από ανθεκτικά υλικά, όπως μέταλλο ή πλαστικό, και παρέχουν μηχανική προστασία, καθώς και διατηρούν την ευθυγράμμιση και τη σταθερότητα των εσωτερικών εξαρτημάτων. Τα προστατευτικά περιβλήματα βοηθούν επίσης στη διαχείριση των συνδέσεων ινών, διασφαλίζοντας αξιόπιστη και ασφαλή λειτουργία.

Διαδικασία Παραγωγής Διαχωριστή PLC οπτικών ινών

Συνολικά, υπάρχουν πέντε βήματα για την κατασκευή ενός διαχωριστή οπτικών ινών. Κάθε βήμα απαιτεί αυστηρό έλεγχο και διαχείριση διαφόρων παραμέτρων όπως το περιβάλλον, η θερμοκρασία και λεπτομερής ακρίβεια στη συναρμολόγηση και τον εξοπλισμό.
Προετοιμασία εξαρτημάτων
Γενικά, χρειάζονται τρία εξαρτήματα. Το τσιπ κυκλώματος PLC είναι ενσωματωμένο σε ένα κομμάτι γυάλινης γκοφρέτας και κάθε άκρο της γυάλινης γκοφρέτας γυαλίζεται για να εξασφαλίσει μια επίπεδη επιφάνεια υψηλής ακρίβειας και υψηλή καθαρότητα. Οι αυλακώσεις V στη συνέχεια αλέθονται σε γυάλινο υπόστρωμα. Μια απλή ίνα ή ίνα πολλαπλών κορδελών συναρμολογείται πάνω στο γυάλινο υπόστρωμα. Αυτό το συγκρότημα στη συνέχεια γυαλίζεται.
Ευθυγραμμία
Μετά την προετοιμασία των τριών εξαρτημάτων, τοποθετούνται σε μια βαθμίδα ευθυγράμμισης. Η συστοιχία ινών εισόδου και εξόδου είναι ρυθμισμένη σε μια βαθμίδα γωνιομέτρου για να ευθυγραμμιστεί με το τσιπ PLC. Η φυσική ευθυγράμμιση μεταξύ των συστοιχιών ινών και του τσιπ παρακολουθείται μέσω μιας συνεχούς εξόδου επιπέδου ισχύος από τη συστοιχία ινών.
Θεραπεία
Στη συνέχεια, το συγκρότημα τοποθετείται σε θάλαμο υπεριώδους ακτινοβολίας (UV) όπου θα ωριμάσει πλήρως σε ελεγχόμενη θερμοκρασία.
Συσκευασία
Ο γυμνός διαχωριστής είναι ευθυγραμμισμένος και συναρμολογημένος σε ένα μεταλλικό περίβλημα όπου οι μπότες από ίνες τοποθετούνται και στα δύο άκρα του συγκροτήματος. Και στη συνέχεια απαιτείται δοκιμή κύκλου θερμοκρασίας για να διασφαλιστεί η τελική κατάσταση του προϊόντος.

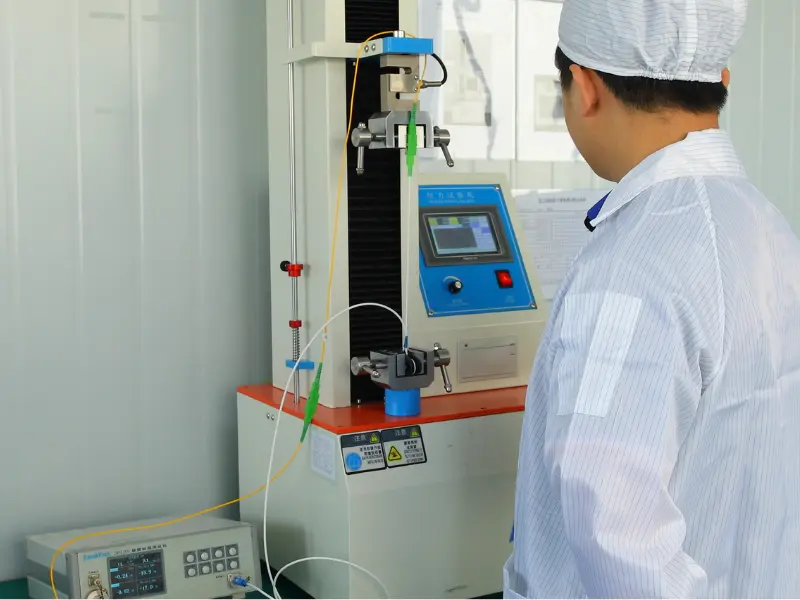

Οπτική δοκιμή
Όσον αφορά τις δοκιμές, τρεις σημαντικές παράμετροι όπως η απώλεια εισαγωγής, η ομοιομορφία και η εξαρτώμενη από πόλωση απώλεια (PDL) εκτελούνται στον διαχωριστή για να διασφαλιστεί η ποιότητα του κατασκευασμένου διαχωριστή.

Παράγοντες που πρέπει να λάβετε υπόψη πριν επιλέξετε έναν διαχωριστή PLC οπτικών ινών

Μέγεθος και τύπος δικτύου

Εξετάστε το μέγεθος και τον τύπο του δικτύου όπου θα αναπτυχθεί ο διαχωριστής. Για μεγαλύτερα δίκτυα, οι διαχωριστές Planar Lightwave Circuit (PLC) προτιμώνται συχνά λόγω της επεκτασιμότητας, του ευρύτερου εύρους ζώνης και των υψηλότερων αναλογιών διαχωρισμού. Τα μικρότερα δίκτυα μπορούν να επωφεληθούν από τους διαχωριστές Fused Biconical Tapered (FBT), οι οποίοι είναι πιο οικονομικοί για χαμηλότερους λόγους διαχωρισμού.

Σύγκριση απόδοσης και κόστους

Εξετάστε τις πτυχές απόδοσης και κόστους των διαχωριστών FBT και PLC. Οι διαχωριστές FBT είναι συνήθως πιο οικονομικά αποδοτικοί για μικρότερα δίκτυα και χαμηλότερους λόγους διαχωρισμού. Οι διαχωριστές PLC, αν και σχετικά ακριβότεροι, προσφέρουν καλύτερη απόδοση, μεγαλύτερο εύρος ζώνης και υψηλότερους λόγους διαχωρισμού, καθιστώντας τους κατάλληλους για τα περισσότερα δίκτυα οπτικών ινών ή εφαρμογές που απαιτούν μεγαλύτερη χωρητικότητα διανομής σήματος.

Ποιότητα και Αξιοπιστία

Επιλέξτε οπτικούς διαχωριστές από αξιόπιστους κατασκευαστές γνωστούς για την ποιότητα και την αξιοπιστία τους. Αυτό διασφαλίζει ότι οι διαχωριστές πληρούν τα βιομηχανικά πρότυπα και παρέχουν σταθερή απόδοση με την πάροδο του χρόνου. Λάβετε υπόψη παράγοντες όπως η ανθεκτικότητα, η περιβαλλοντική σταθερότητα και η μακροπρόθεσμη αξιοπιστία όταν κάνετε μια επιλογή.

Διαμόρφωση Splitter

Προσδιορίστε την κατάλληλη διαμόρφωση διαχωριστή με βάση τον αριθμό των απαιτούμενων θυρών εξόδου. Οι συνήθεις διαμορφώσεις περιλαμβάνουν 1×2, 1×4, 1×8 και ούτω καθεξής, που αντιπροσωπεύουν τον αριθμό των θυρών εισόδου και εξόδου. Αξιολογήστε τις τρέχουσες και μελλοντικές απαιτήσεις δικτύου για να επιλέξετε τη βέλτιστη διαμόρφωση διαχωριστή.

Απαιτήσεις σήματος

Αξιολογήστε τις απαιτήσεις σήματος του δικτύου. Εάν η εφαρμογή απαιτεί υψηλούς ρυθμούς δεδομένων, χαμηλή καθυστέρηση και ελάχιστη απώλεια σήματος, επιλέξτε διαχωριστές με χαμηλή απώλεια εισαγωγής και υψηλή απώλεια επιστροφής. Οι διαχωριστές PLC προσφέρουν γενικά καλύτερη απόδοση όσον αφορά την απώλεια εισαγωγής και την απώλεια επιστροφής σε σύγκριση με τους διαχωριστές FBT.

Συμβατότητα μήκους κύματος

Εξετάστε τη συμβατότητα μήκους κύματος του διαχωριστή με τα οπτικά σήματα που χρησιμοποιούνται στο δίκτυο. Βεβαιωθείτε ότι ο επιλεγμένος διαχωριστής υποστηρίζει τα συγκεκριμένα μήκη κύματος που απαιτούνται για την εφαρμογή. Ορισμένοι διαχωριστές μπορεί να εξαρτώνται από το μήκος κύματος και η επιλογή του κατάλληλου τύπου εξασφαλίζει συμβατότητα και βέλτιστη απόδοση.

Ultimate FAQ Guide to Fiber Optic PLC Splitter

Ε: Υπάρχει διαχωριστής για καλώδιο οπτικών ινών;

Α: Ένας διαχωριστής οπτικών ινών που αναφέρεται επίσης ως οπτικός διαχωριστής, διαχωριστής ινών ή διαχωριστής δέσμης, είναι μια ενσωματωμένη συσκευή διανομής οπτικής ισχύος κυματοδηγού που μπορεί να χωρίσει μια προσπίπτουσα δέσμη φωτός σε δύο ή περισσότερες δέσμες φωτός και αντίστροφα, που περιέχει πολλαπλές εισόδους και τελειώνει η έξοδος.

Ε: Ποια είναι η διαφορά μεταξύ ενός διαχωριστή PLC και ενός διαχωριστή FBT;

A: FBT Splitters: Οι διαχωριστές FBT είναι συνήθως μεγαλύτεροι και πιο ογκώδεις σε σύγκριση με τους διαχωριστές PLC. Απαιτούν περισσότερο χώρο και είναι πιο κατάλληλα για εφαρμογές όπου το μέγεθος δεν αποτελεί περιορισμό. PLC Splitters: Οι διαχωριστές PLC είναι συμπαγείς και μπορούν να ενσωματωθούν σε πακέτα μικρών παραγόντων.

Ε: Ποια είναι η διαφορά μεταξύ ενός συζεύκτη οπτικών ινών και ενός διαχωριστή;

Α: Οι ζεύκτες οπτικών ινών χρησιμοποιούνται σε πολλές εφαρμογές, συμπεριλαμβανομένων των τεχνολογιών από ίνες στο σπίτι, οπτικών συστημάτων επικοινωνίας και δικτύων κεραιών κοινότητας. Ο διαχωριστής οπτικών ινών είναι ένας τύπος παθητικής οπτικής συσκευής που χωρίζει ένα σήμα οπτικών ινών σε πολλές εξόδους.

Ε: Πώς λειτουργεί ένας διαχωριστής ινών;

Α: Για να κάνουμε τα πράγματα απλά: Το φως εισέρχεται στον διαχωριστή και ο διαχωριστής διαχωρίζει παθητικά το φως σε διαφορετικές δέσμες χρησιμοποιώντας μη ηλεκτρονικά εξαρτήματα και, στη συνέχεια, εξάγει ξεχωριστές δέσμες σε νέες ίνες.

Ε: Τι σημαίνει το PLC στις ίνες;

Α: Το PLC αναφέρεται σε επίπεδο κύκλωμα φωτός. Ως μικροοπτική συσκευή, ο διαχωριστής PLC χρησιμοποιεί ένα οπτικό τσιπ για να χωρίσει το σήμα εισόδου σε διάφορες εξόδους. Στην άκρη του τσιπ, υπάρχει ένα κύκλωμα φωτός σε μορφή κορδέλας τοποθετημένο σε φορέα και ίνες.

Ε: Πώς κατασκευάζεται ένας διαχωριστής οπτικών ινών;

Α: Αυτό περιλαμβάνει τη σύντηξη και τη μείωση δύο ή περισσότερων οπτικών ινών μεταξύ τους για τη δημιουργία μιας ενιαίας ίνας που χωρίζει το σήμα εισόδου σε πολλαπλά σήματα εξόδου ή συνδυάζει πολλαπλά σήματα εισόδου σε ένα σήμα εξόδου.

Ε: Ποιοι είναι οι διαφορετικοί τύποι διαχωριστών PLC;

Α: Σύμφωνα με το εύρος λειτουργίας, ο διαχωριστής plc έχει κυρίως τύπους συσκευασίας LGX, Cassette, ABS με πλεξίδα, γυμνό, χωρίς μπλοκ, τύπους συσκευασίας βάσης.

Ε: Ποια είναι η αναλογία του διαχωριστή PLC;

A: Η αναλογία διαχωρισμού του διαχωριστή PLC είναι έως 1:64 - μία ή δύο εισόδους με μέγιστη έξοδο 64 ίνες. Εκτός αυτού, ο διαχωριστής FBT είναι προσαρμόσιμος και οι ειδικοί τύποι είναι 1:3, 1:7, 1:11, κ.λπ. Αλλά ο διαχωριστής PLC είναι μη προσαρμόσιμος και έχει μόνο τυπικές εκδόσεις όπως 1:2, 1:4 , 1:8, 1:16, 1:32, και ούτω καθεξής.

Ε: Τι είναι ένας διαχωριστής PLC οπτικών ινών;

Α: Οι διαχωριστές PLC χρησιμοποιούνται για τον διαχωρισμό ή τον συνδυασμό οπτικών σημάτων. Ένα PLC (επίπεδο κύκλωμα ελαφρού κύματος) είναι ένα μικρο-οπτικό εξάρτημα που βασίζεται στην τεχνολογία κυκλώματος επίπεδων κυμάτων φωτός και παρέχει μια λύση διανομής φωτός χαμηλού κόστους με μικρό συντελεστή μορφής και υψηλή αξιοπιστία.

Ε: Πώς λειτουργεί ο διαχωριστής PLC στο δίκτυο PON;

A: Στα παθητικά οπτικά δίκτυα (PON), ένας διαχωριστής PLC είναι ευρέως εγκατεστημένος μεταξύ του τερματικού PON Optical Line Terminal (OLT) και των Τερματικών/Μονάδων οπτικού δικτύου (ONTs/ONUs) που εξυπηρετεί το OLT. Ο σύνδεσμος μονής ίνας που προέρχεται από το OLT του Κεντρικού Γραφείου (CO) συνδέεται με την είσοδο ενός διαχωριστή και χωρίζεται σε δεδομένο αριθμό ινών που εξέρχονται από τον διαχωριστή. Ο αριθμός των εξόδων στη μονάδα PLC καθορίζει τον αριθμό των διαχωρισμών.

Οι διαχωριστές PLC μπορούν να χρησιμοποιηθούν σε κεντρική αρχιτεκτονική PON ή σε κατανεμημένη αρχιτεκτονική. Σε μια κεντρική αρχιτεκτονική PON, ένας διαχωριστής PLC 1x32 χρησιμοποιείται συχνά στο Κεντρικό Γραφείο. Σε μια κατανεμημένη αρχιτεκτονική PON, ένας διαχωριστής 1x4 PLC συνδέεται πρώτα απευθείας σε μια θύρα OLT στο Κεντρικό Γραφείο και, στη συνέχεια, καθεμία από τις τέσσερις ίνες δρομολογείται σε ένα εξωτερικό τερματικό/κιβώτιο εγκατάστασης που φιλοξενεί έναν διαχωριστή PLC 1x8/1x4.

Ε: Ποια είναι η σκηνή εφαρμογής ενός διαχωριστή PLC οπτικών ινών;

Α: Οι οπτικοί διαχωριστές χρησιμοποιούνται συνήθως σε τερματικά οπτικών γραμμών και τερματικά οπτικού δικτύου του χώρου παθητικών οπτικών δικτύων. Η τεχνολογία Broadband Passive Optical Network (BPON), Passive Optical Network (GPON), Ethernet Optical Network (EPON), 10G Ethernet optical network (EPON) και 10G παθητικού οπτικού δικτύου (GPON) θα γίνει στο σύστημα δικτύου Χρησιμοποιήστε διαχωριστή φωτός. Σε ένα παθητικό οπτικό δίκτυο, μπορεί να χρησιμοποιηθεί μόνο ένας οπτικός διαχωριστής ή μπορούν να χρησιμοποιηθούν πολλαπλοί οπτικοί διαχωριστές. Ο διαχωριστής ινών είναι συγκεντρωμένος για να χωρίσει το οπτικό σήμα. Η κεντρική διανομή οπτικών διαχωριστών χρησιμοποιείται γενικά σε κατανεμημένες εφαρμογές συγκέντρωσης χρηστών. Μερικές φορές, ο οπτικός διαχωριστής μπορεί επίσης να τοποθετηθεί στο κεντρικό γραφείο για διαχωρισμό. Σε αυτήν την περίπτωση, πρέπει να βρίσκεται στη μέση Τοποθετήστε καλώδια οπτικών ινών μεταξύ του κεντρικού γραφείου και κάθε χρήστη.

Ε: Τι είναι ένας οπτικός διαχωριστής και πώς λειτουργεί ο διαχωριστής οπτικών ινών σε ένα δίκτυο οπτικών ινών;

Α: Όταν το φωτεινό σήμα εκπέμπει σε μία ίνα μίας λειτουργίας, η φωτεινή ενέργεια δεν μπορεί να συγκεντρωθεί πλήρως στον πυρήνα της ίνας. Μια μικρή ποσότητα ενέργειας θα εξαπλωθεί μέσω της επένδυσης της ίνας. Λειτουργεί με τη χρήση τεχνικών όπως η συντηγμένη αμφικωνική κωνικότητα ή το επίπεδο κύκλωμα φωτός για να χωρίσει το φως σε διαφορετικές διαδρομές, επιτρέποντας την αποτελεσματική διανομή σε πολλούς προορισμούς.

Ε: Πώς λειτουργούν οι διαχωριστές οπτικών ινών σε παθητικά οπτικά δίκτυα (PON);

Α: Οι διαχωριστές οπτικών ινών είναι βασικά στοιχεία στα παθητικά οπτικά δίκτυα (PON) καθώς διευκολύνουν τη διανομή των φωτεινών σημάτων. Διαχωρίζουν την εισερχόμενη δέσμη φωτός από το τερματικό οπτικής γραμμής (OLT) σε πολλαπλές διαδρομές, επιτρέποντας την ταυτόχρονη μετάδοση σε πολλούς συνδρομητές ή συσκευές δικτύου.

Ε: Ποια είναι τα βασικά στοιχεία που εμπλέκονται στη λειτουργία ενός διαχωριστή οπτικών ινών;

Α: Ένας διαχωριστής οπτικών ινών αποτελείται συνήθως από θύρες εισόδου και εξόδου, ζεύκτες και διαχωριστές, συστοιχίες ινών και κυματοδηγούς. Αυτά τα εξαρτήματα συνεργάζονται για να λάβουν την προσπίπτουσα δέσμη φωτός, να τη χωρίσουν σε πολλαπλές διαδρομές και να διανείμουν τα φωτεινά σήματα στις επιθυμητές θύρες εξόδου.

Ε: Πώς να εφαρμόσετε διαχωριστές οπτικών ινών στο σύστημα PON;

A: Οι διαχωριστές οπτικών ινών, που επιτρέπουν στο σήμα στην οπτική ίνα να διανέμεται μεταξύ δύο ή περισσότερων οπτικών ινών με διαφορετικές διαμορφώσεις διαχωρισμού (1×N ή M×N), έχουν χρησιμοποιηθεί ευρέως στα δίκτυα PON. Το FTTH είναι ένα από τα κοινά σενάρια εφαρμογών. Μια τυπική αρχιτεκτονική FTTH είναι: Το Optical Line Terminal (OLT) που βρίσκεται στο κεντρικό γραφείο. Μονάδα οπτικού δικτύου (ONU) που βρίσκεται στο άκρο του χρήστη. Το Optical Distribution Network (ODN) διευθετήθηκε μεταξύ των δύο προηγούμενων. Ένας οπτικός διαχωριστής χρησιμοποιείται συχνά στο ODN για να βοηθήσει πολλούς τελικούς χρήστες να μοιράζονται μια διεπαφή PON. Η ανάπτυξη δικτύου FTTH από σημείο σε πολλαπλό σημείο μπορεί περαιτέρω να χωριστεί σε διαμορφώσεις διαχωριστή κεντρικού (μονοβάθμιου) ή κλιμακωτών (πολλαπλών σταδίων) στο τμήμα διανομής του δικτύου FTTH. Ο κεντρικός διαχωριστής χρησιμοποιεί διαχωριστή ενός σταδίου που βρίσκεται σε ένα κεντρικό γραφείο σε μια τοπολογία αστέρι. Η προσέγγιση του κλιμακωτού διαχωριστή χρησιμοποιεί διαχωριστές ινών πολλαπλών επιπέδων σε τοπολογία από σημείο σε πολλαπλό σημείο.

Ε: Ποια είναι η μέγιστη αναλογία διαχωρισμού για έναν διαχωριστή PLC οπτικών ινών;

Α: Η μέγιστη αναλογία διαχωρισμού του διαχωριστή FBT είναι έως και 1:32, πράγμα που σημαίνει ότι μία ή δύο είσοδοι μπορούν να χωριστούν σε μέγιστη έξοδο 32 ινών τη φορά. Ωστόσο, η αναλογία διαχωρισμού του διαχωριστή PLC είναι έως και 1:64 - μία ή δύο εισόδους με μέγιστη έξοδο 64 ίνες.

Ε: Ποια είναι η απώλεια εισαγωγής ενός διαχωριστή PLC οπτικών ινών;

Α: Απώλεια εισαγωγής είναι η απώλεια ισχύος σήματος που προκύπτει από την εισαγωγή μιας συσκευής σε γραμμή μεταφοράς ή οπτική ίνα και συνήθως εκφράζεται σε ντεσιμπέλ (dB). Η απώλεια εισαγωγής του διαχωριστή PLC είναι: IL=-10lg Pout/Pin. Το Pout είναι η οπτική ισχύς της ισχύος εξόδου και το Pin είναι η οπτική ισχύς της ισχύος εισόδου.

Ε: Ποιο είναι το εύρος μήκους κύματος ενός διαχωριστή PLC οπτικών ινών;

A: Οι διαχωριστές PLC (Planar Lightwave Circuit) είναι διαθέσιμοι για ίνα μονής λειτουργίας σε αναλογία 1:2 έως 1:64. Παρέχουν χαμηλό ρυθμό αστοχίας και ομοιόμορφα κατανεμημένο προφίλ διαχωρισμού σε όλο το εύρος μήκους κύματος από 1260 nm έως 1650 nm.

Ε: Ποιο είναι το τυπικό εύρος θερμοκρασίας λειτουργίας για έναν διαχωριστή PLC οπτικών ινών;

Α: Ο διαχωριστής FBT μπορεί να λειτουργήσει σταθερά σε θερμοκρασία από -5 έως 75 βαθμούς . Ο διαχωριστής PLC μπορεί να λειτουργήσει σε ευρύτερο εύρος θερμοκρασίας από -40 έως 85 βαθμούς, παρέχοντας σχετικά καλή απόδοση σε περιοχές με ακραία κλίματα.

Ε: Πώς καθαρίζετε έναν διαχωριστή PLC οπτικών ινών;

Α: Πριν από τον καθαρισμό, επιθεωρήστε οπτικά τον διαχωριστή PLC για τυχόν ορατή βρωμιά, σκόνη ή ρύπους. Βεβαιωθείτε ότι η συσκευή είναι αποσυνδεδεμένη από το δίκτυο για να αποφύγετε οποιαδήποτε διακοπή. Εάν υπάρχουν χαλαρά σωματίδια ή υπολείμματα στην επιφάνεια του διαχωριστή PLC, μπορείτε να χρησιμοποιήσετε ένα δοχείο πεπιεσμένου αέρα για να φυσήξετε τα σωματίδια. Κρατήστε τον διαχωριστή PLC υπό γωνία για να αποτρέψετε την εκτόξευση ρύπων στη συσκευή. Βρέξτε μια μπατονέτα καθαρισμού που δεν αφήνει χνούδι ή σκουπίστε με ισοπροπυλική αλκοόλη. Βεβαιωθείτε ότι η μπατονέτα ή το μαντηλάκι δεν στάζει οινόπνευμα για να αποτρέψετε την είσοδο υγρού στον διαχωριστή PLC. Σκουπίστε απαλά την επιφάνεια του διαχωριστή PLC με τη βρεγμένη μπατονέτα καθαρισμού ή σκουπίστε. Χρησιμοποιήστε κυκλικές κινήσεις για να αφαιρέσετε τυχόν εναπομείναντες ρύπους. Προσέξτε να μην ασκήσετε υπερβολική πίεση, καθώς μπορεί να βλάψει τα εύθραυστα εξαρτήματα. Εάν η επιφάνεια εξακολουθεί να μην είναι καθαρή, χρησιμοποιήστε μια νέα μπατονέτα ή σκουπίστε και επαναλάβετε τη διαδικασία καθαρισμού. Αποφύγετε την επαναχρησιμοποίηση της ίδιας μπατονέτας για να αποτρέψετε τη διάδοση μολυσματικών ουσιών. Αφήστε τον καθαρισμένο διαχωριστή PLC να στεγνώσει τελείως στον αέρα πριν τον επανασυνδέσετε στο δίκτυο. Βεβαιωθείτε ότι δεν υπάρχουν υπολείμματα αλκοόλης στην επιφάνεια. Μετά τον καθαρισμό και το στέγνωμα, επιθεωρήστε ξανά τον διαχωριστή PLC για να επιβεβαιώσετε την καθαριότητα. Μόλις ικανοποιηθεί, συνδέστε ξανά προσεκτικά τον διαχωριστή PLC στο δίκτυο.

Ως ένας από τους κορυφαίους κατασκευαστές και προμηθευτές splitter οπτικών ινών plc στην Κίνα, σας καλωσορίζουμε θερμά να αγοράσετε το splitter οπτικών ινών plc σε απόθεμα εδώ από το εργοστάσιό μας. Όλα τα εξατομικευμένα προϊόντα είναι με υψηλή ποιότητα και χαμηλή τιμή. Για τιμοκατάλογο και δωρεάν δείγμα, επικοινωνήστε μαζί μας τώρα.
