Εισαγωγή Προϊόντος

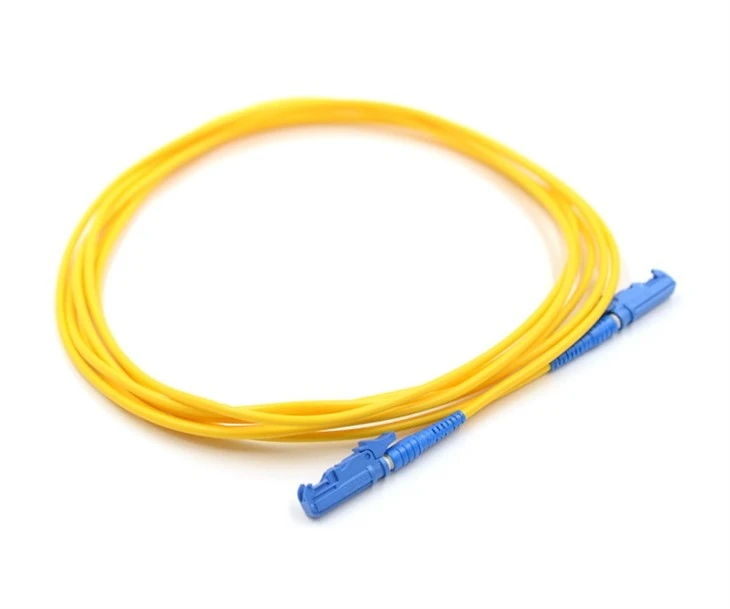

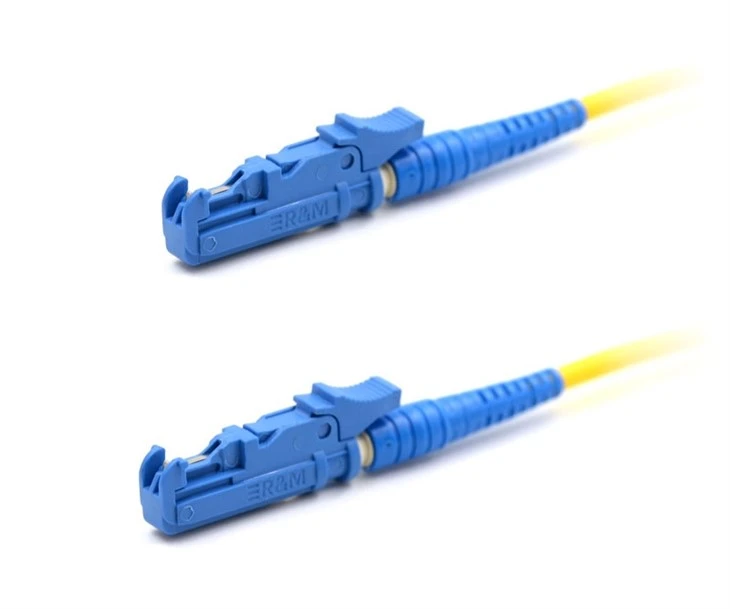

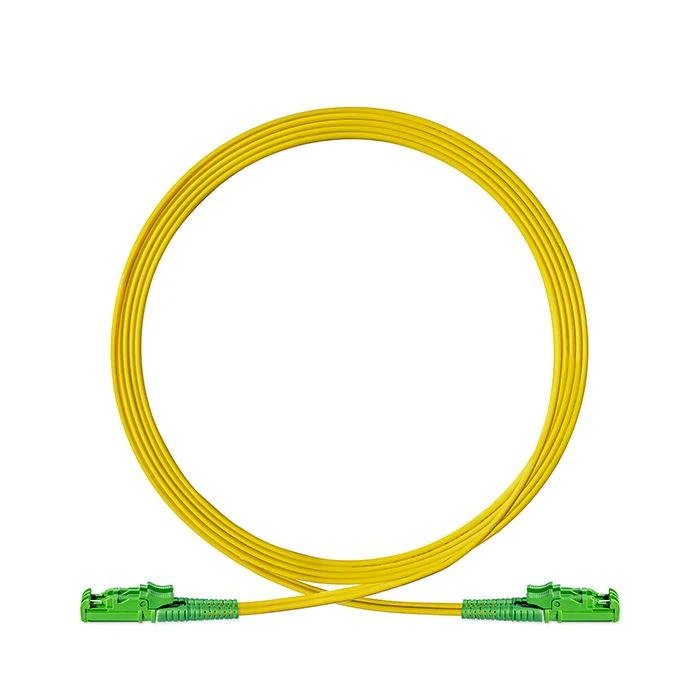

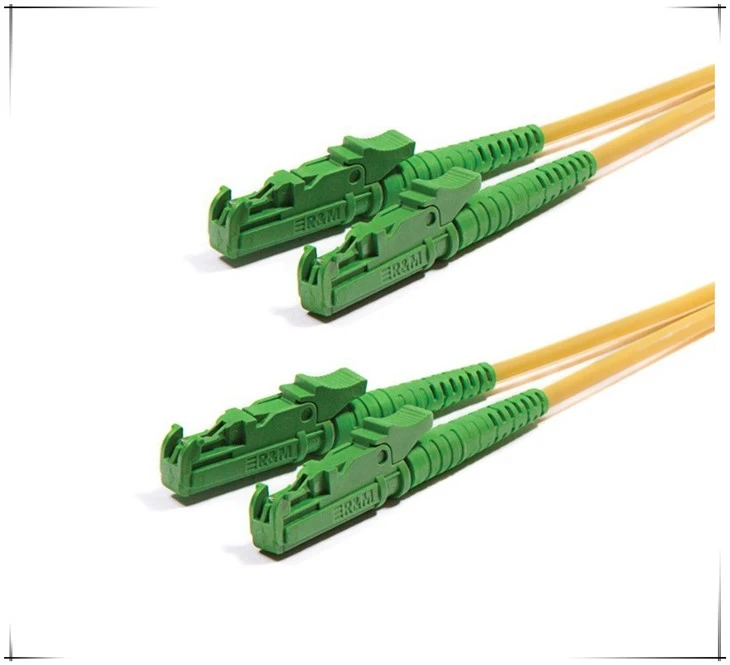

Οπτικές ίνες E2000καλώδια άλτηςείναι ένα σύντομο καλώδιο οπτικών ινών που έχει συνδέσμους και στα δύο άκρα. Αυτό το καλώδιο χρησιμοποιείται για τη σύνδεση δύο gadget ή εξαρτημάτων δικτύου, όπως ένας δρομολογητής και ένας διακόπτης ή ένας πίνακας ενημέρωσης κώδικα και ένας πομποδέκτης. Τα καλώδια patch διατίθενται σε διάφορα μήκη και τύπους ινών, όπως ίνα μονής ή πολλαπλής λειτουργίας, και οι σύνδεσμοι μπορούν να είναι διαφορετικών ειδών, συμπεριλαμβανομένων των SC, ST, LC και MTP/MPO. Χρησιμοποιώντας αυτά τα καλώδια, είναι δυνατό να δημιουργηθούν και να αφαιρεθούν συνδέσεις μεταξύ των στοιχείων του δικτύου γρήγορα και χωρίς την ανάγκη περίπλοκης καλωδίωσης.

Προσδιορισμός

Συνδετήρας Α	E2000	Συνδετήρας Β	E2000
Λειτουργία ινών	9/125 μm	Καταμέτρηση ινών	Simplex
Βαθμός ινών	G.652D/G.657A2	Ελάχιστη ακτίνα κάμψης	30 χλστ
Πολωνικός Τύπος	UPC/APC	Διάμετρος καλωδίου	2.0ΜΜ
Μπουφάν καλωδίου	PVC/LSZH	Χρώμα σακακιού	Κίτρινος
Μήκος κύματος	1310 nm/1550 nm	Αντοχή	>1000 Φορές
Απώλεια εισαγωγής	Μικρότερο ή ίσο με 0,25 dB	εναλλαξιμότητα	Μικρότερο ή ίσο με 0.2 dB
Απώλεια επιστροφής	Μεγαλύτερο ή ίσο με 55 dB	Δόνηση	Μικρότερο ή ίσο με 0.2 dB
Θερμοκρασία λειτουργίας	-40~85 μοίρες	Θερμοκρασία αποθήκευσης	-40~85 μοίρες

χαρακτηριστικό

Χαμηλή απώλεια εισαγωγής και επιστροφής:Τα καλώδια επικάλυψης οπτικών ινών έχουν χαμηλή απώλεια εισαγωγής και επιστροφής, πράγμα που σημαίνει ότι είναι εξαιρετικά αποτελεσματικά στη μετάδοση δεδομένων σε μεγάλες αποστάσεις με ελάχιστο θόρυβο και εξασθένηση σήματος.

Υψηλό εύρος ζώνης:Τα καλώδια ενημέρωσης κώδικα οπτικών ινών έχουν δυνατότητες υψηλού εύρους ζώνης, γεγονός που τα καθιστά ιδανικά για εφαρμογές μετάδοσης δεδομένων υψηλής ταχύτητας που απαιτούν μεγάλη χωρητικότητα για μεταφορά δεδομένων.

Μεγάλη γκάμα εφαρμογών:Τα καλώδια οπτικών ινών χρησιμοποιούνται σε ένα ευρύ φάσμα εφαρμογών, όπως κέντρα δεδομένων, τηλεπικοινωνίες, ιατρικός εξοπλισμός, στρατιωτικός και αεροδιαστημικός και βιομηχανικός αυτοματισμός.

Ευκαμψία:Τα καλώδια οπτικών ινών είναι εξαιρετικά εύκαμπτα, πράγμα που σημαίνει ότι μπορούν να εγκατασταθούν εύκολα σε στενούς χώρους όπου τα παραδοσιακά χάλκινα καλώδια δεν χωρούν.

Αντοχή:Τα καλώδια επιθεμάτων οπτικών ινών είναι πολύ ανθεκτικά και μπορούν να λειτουργήσουν σε σκληρά περιβάλλοντα, συμπεριλαμβανομένων των υψηλών θερμοκρασιών, της υγρασίας και της έκθεσης σε χημικές ουσίες.

Εύκολη εγκατάσταση:Οι υποδοχές στα καλώδια επικάλυψης οπτικών ινών είναι plug-and-play, πράγμα που σημαίνει ότι μπορούν να συνδεθούν εύκολα με άλλες συσκευές χωρίς να χρειάζονται ειδικά εργαλεία ή εξοπλισμό.

Αποδοτική:Τα καλώδια οπτικών ινών είναι οικονομικά αποδοτικά και προσφέρουν χαμηλότερο συνολικό κόστος ιδιοκτησίας σε σύγκριση με τα χάλκινα καλώδια, ειδικά σε μεγάλες αποστάσεις.

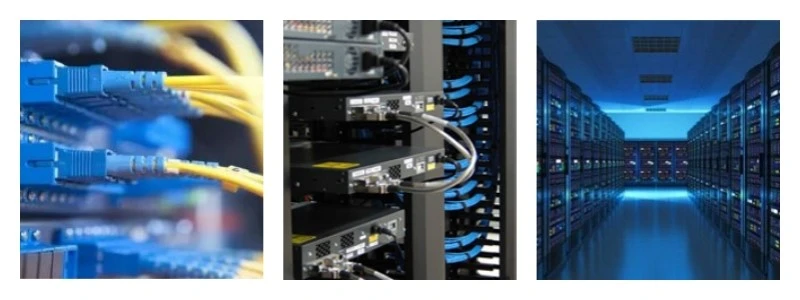

Εφαρμογή

CATV, εξοπλισμός δοκιμής μετρό.
Τηλεπικοινωνιακά δίκτυα;
Τοπικά δίκτυα (LAN);
Δίκτυα ευρείας περιοχής (WAN);
Εγκαταστάσεις εγκαταστάσεων;
Δίκτυα επεξεργασίας δεδομένων;
Τερματισμός ενεργής συσκευής βίντεο και στρατιωτικών.

FTTX

Ελεγχος ποιότητας

Πέντε δοκιμές για τη διασφάλιση της ποιότητας του καλωδίου εμπλάστρου ινών

Η ποιότητα των καλωδίων patch ινών επηρεάζει ολόκληρη τη σύνδεση οπτικών ινών. Κάθε καλώδιο εμπλάστρου ινών πρέπει να ελέγχεται αυστηρά πριν φύγει από το εργοστάσιο. Τι δοκιμές θα κάνει λοιπόν ένας κατασκευαστής καλωδίων επιθέματος ινών για να διασφαλίσει την υψηλή ποιότητα των καλωδίων μπαλωμάτων;

Προκειμένου να διασφαλιστεί η ποιότητα των καλωδίων οπτικών επιθεμάτων, οι ακόλουθοι πέντε τύποι δοκιμών επιθεώρησης πραγματοποιούνται γενικά πριν φύγουν από το εργοστάσιο.

Ανίχνευση απώλειας/απώλειας επιστροφής εισαγωγής καλωδίου ινών

Η απώλεια εισαγωγής και η απώλεια επιστροφής είναι βασικές παράμετροι που επηρεάζουν τα καλώδια οπτικού κώδικα. Το πρότυπο TIA ορίζει ξεκάθαρα ότι η μέγιστη απώλεια εισαγωγής του οπτικού καλωδίου επιδιόρθωσης είναι 0,75dB (δηλαδή η αποδεκτή μέγιστη τιμή).

Για τα περισσότερα καλώδια patch ινών στην αγορά, το κανονικό εύρος απώλειας εισαγωγής είναι μεταξύ {{0}}.3dB και 0.5dB και το εύρος κάποιας χαμηλής απώλειας εισαγωγής είναι μεταξύ {{6 }}.15dB και 0.2dB. Οι τιμές απώλειας απόδοσης εκφράζονται σε dB και είναι συνήθως αρνητικές, επομένως οι υψηλότερες τιμές είναι καλύτερες και οι τυπικές προδιαγραφές κυμαίνονται από -15 έως -60 dB.

Σύμφωνα με τα βιομηχανικά πρότυπα, η απώλεια επιστροφής των γυαλισμένων υποδοχών οπτικών ινών Ultra PC θα πρέπει να είναι μεγαλύτερη από 50 dB και η απώλεια επιστροφής της λοξότμητης στίλβωσης είναι συνήθως μεγαλύτερη από 60 dB. Ο τύπος υπολογιστή πρέπει να είναι μεγαλύτερος από 40dB. Για πολύτροπες ίνες, οι τυπικές τιμές RL είναι μεταξύ 20 και 40 dB.

Οι δείκτες των βραχυκυκλωτικών γενικής κατηγορίας φορέα είναι ότι η απώλεια εισαγωγής είναι μικρότερη από 0,3dB και η απώλεια επιστροφής είναι μεγαλύτερη από 45dB.

Επιθεώρηση πρόσοψης στο άκρο του καλωδίου εμπλάστρου ινών

Ο καθαρισμός της ακραίας όψης του συνδετήρα οπτικών ινών επηρεάζει άμεσα την απόδοσή του. Για παράδειγμα, γρατσουνιές, κοιλώματα, ρωγμές, ρύπανση από σκόνη κ.λπ. στην ακραία επιφάνεια της οπτικής ίνας θα προκαλέσουν απώλεια του σήματος σύνδεσης, με αποτέλεσμα κακή απώλεια εισαγωγής και επιστροφής.

Επιθεώρηση 3D συμβολόμετρου καλωδίου ινών

Η δοκιμή 3D συμβολόμετρου είναι κυρίως για τη δοκιμή της γεωμετρίας της ακραίας όψης της ίνας και οι παράμετροι περιλαμβάνουν την ακτίνα καμπυλότητας, τη μετατόπιση κορυφής, το ύψος της ίνας και ούτω καθεξής. Η ακραία όψη του καλωδίου επικάλυψης ινών πρέπει να αλεσθεί σε μια σφαιρική επιφάνεια, αλλά τα προϊόντα που παράγονται από την πραγματική διαδικασία παραγωγής δεν μπορούν να είναι τέλεια.

Ποιες είναι οι κατάλληλες τιμές για την ακτίνα καμπυλότητας, τη μετατόπιση κορυφής και το ύψος της ίνας;

Επομένως, το σχήμα της ακραίας όψης καθορίζεται στο τεχνικό πρότυπο, το οποίο περιλαμβάνει την ακτίνα καμπυλότητας ROC, τη μετατόπιση κορυφής και το ύψος της ίνας.

Σύμφωνα με τα τεχνικά πρότυπα του οργανισμού IEC, η τιμή αναφοράς της ακτίνας καμπυλότητας ROC είναι ότι ο σύνδεσμος τύπου PC είναι 10~25 mm και ο σύνδεσμος τύπου APC είναι 5~15 mm. Η μετατόπιση κορυφής αναφέρεται στη μετατόπιση μεταξύ της κορυφής της καμπύλης επιφάνειας και του άξονα της ίνας. Εάν η μετατόπιση κορυφής είναι πολύ μεγάλη, η παραμόρφωση της ακραίας όψης είναι αρκετή για να προκαλέσει φυσική επαφή μεταξύ των ινών. Επομένως, το τεχνικό πρότυπο απαιτεί τη μετατόπιση κορυφής του βραχυκυκλωτήρα ινών Μικρότερη ή ίση με 50μm.

Το ύψος ίνας αναφέρεται στο ύψος της ακραίας όψης της ίνας σε σχέση με την ακραία όψη του δακτυλίου. Η ακραία όψη ινών μπορεί να προεξέχει πάνω από την ακραία όψη του δακτυλίου ή μπορεί να είναι σε εσοχή κάτω από την ακραία όψη του δακτυλίου. Το εύρος του ύψους της οπτικής ίνας που καθορίζεται στο τεχνικό πρότυπο είναι -250~+250nm.

Δοκιμή μηχανικής απόδοσης καλωδίου ίνας

Για παράδειγμα, δοκιμή έλξης, δοκιμή καλωδίου οπτικού επιθέματος κάτω από καθορισμένη δύναμη έλξης για να επαληθευτεί η εξασθένηση της ίνας και ο συντελεστής ασφαλείας παραμόρφωσης της επιμήκυνσης της ίνας.
