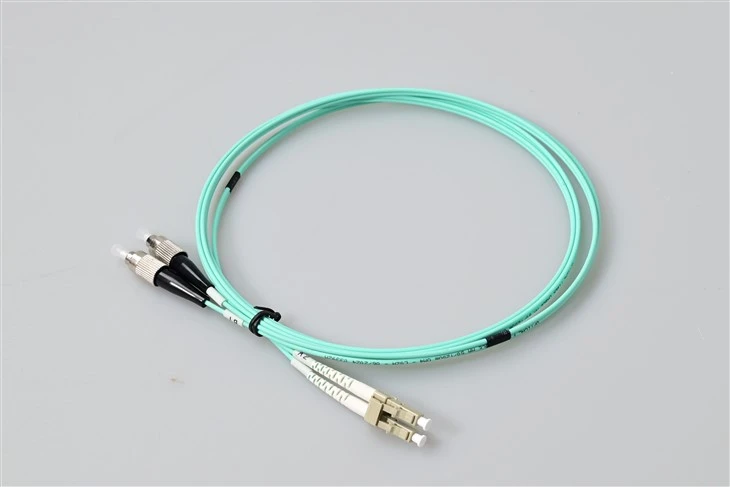

LC UPC σε FC UPC OM3 Multimode Duplex Patch Cable – G657A1 Bend Insensitive, 10mm Ελάχ. Ακτίνα κάμψης, 2,0 mm LSZH

Α: Ένας υβριδικός βραχυκυκλωτήρας αφαιρεί ένα ζεύγος-ζευγών από την οπτική διαδρομή, εξοικονομώντας περίπου 0,3 dB απώλειας εισαγωγής και ένα πιθανό σημείο εισόδου βρωμιάς-. Σε έναν σφιχτό προϋπολογισμό σύνδεσης πολλαπλών λειτουργιών 10G, αυτό έχει σημασία -, γι' αυτό το υβριδικό καλώδιο LC UPC σε FC UPC OM3 προτιμάται από μια αλυσίδα-με δύο jumper και έναν προσαρμογέα LC-FC.

A: Η τυπική ίνα G652D χάνει περίπου 1–2 dB ανά στροφή όταν λυγίζει στα 10 mm. Η ίνα G657A1 διατηρεί αυτή την απώλεια κάτω από 0,1 dB. Πρακτικά, το καλώδιο ενημερωμένης έκδοσης G657A1 LC-FC OM3 2.0mm{12}}mm μπορεί να δρομολογηθεί γύρω από έναν γωνιακό στύλο ή μέσα σε ένα δάκτυλο του καλωδίου χωρίς μετρήσιμη υποβάθμιση του σήματος - κάτι που δεν μπορεί να κάνει μια παλαιότερη κατασκευή ινών.

Α: Το LSZH είναι η ευρωπαϊκή και διεθνής αξιολόγηση χαμηλού-καπνού-μηδενικού-αλογόνου (IEC 60332-1 / EN 50575 Cca). Είναι αποδεκτό για γενικές διαδρομές εσωτερικών χώρων, ανύψωσης και καλωδίων-αλλά ΔΕΝ είναι ισοδύναμο με τη βαθμολογία του βορείου-Αμερικανικού OFNP Plenum. Εάν το έργο σας απαιτεί συγκεκριμένα OFNP σύμφωνα με το NEC, ζητήστε την παραλλαγή OFNP{10}}με μανδύα αυτού του βραχυκυκλωτήρα διπλής όψης LC-FC OM3.

Α: Ναι. Η βελτιστοποιημένη ίνα λέιζερ OM3 50/125-έχει βαθμολογία για 10GBASE-SR έως 300 m. Επειδή η απώλεια εισαγωγής μικρότερη ή ίση με 0,3 dB σε αυτό το καλώδιο πολλαπλών λειτουργιών LC-FC 10G αφήνει άφθονο περιθώριο στο ζεύγος σύνδεσης, η πλήρης εμβέλεια των 300 m είναι εφικτή - με την προϋπόθεση ότι ο σύνδεσμος κατάντη είναι επίσης OM3 ή καλύτερος.

A: Το OM1 (62,5/125) φτάνει τα 33 m για 10GBASE-SR; Το OM2 (50/125) φτάνει μόλις τα 82 m στα 10G. Το OM3 το επεκτείνει στα 300 m. Για κάθε νέα εγκατάσταση με δυνατότητα 10G-, ο βραχυκυκλωτήρας διπλής όψης 50/125 OM3 LC-FC είναι η ελάχιστη προδιαγραφή που θα αποδείξει στο μέλλον-τη σύνδεση. Εάν το έργο σας μπορεί αργότερα να κλιμακωθεί σε 40G ή 100G, ανατρέξτε στο δικό μαςλεπτομερής σύγκριση απόδοσης πολυτροπικών ινών OM3 έναντι OM4για να προσδιορίσετε εάν η αναβάθμιση σε OM4 κατά την εγκατάσταση αξίζει τον κόπο.

A: Το UPC vs APC είναι μια εργοστασιακή-επιλογή στιλβωτικής ουσίας και δεν μπορεί να μετατραπεί στο πεδίο. Σε μαζικές παραγγελίες παράγουμε παραλλαγές LC APC / FC APC ως ξεχωριστά SKU -, αλλά σημειώστε ότι τα άκρα-όψεις του APC έχουν πράσινη-κωδικοποίηση εκκίνησης και συνήθως χρησιμοποιούνται σε μονή λειτουργία PON/FTTH και όχι σε πολλαπλή λειτουργία OM3. Για συνδέσμους πολλαπλών λειτουργιών 10G, το LC UPC με το FC UPC είναι η σωστή σύζευξη γυαλίσματος. Για μια πλήρη ανάλυση του τρόπου με τον οποίο διαφέρουν οι γεωμετρίες του τέλους προσώπου PC, UPC και APC στην απόδοση απώλειας επιστροφής, ανατρέξτε στοΟδηγός τύπου βερνικιού συνδετήρα ινών που καλύπτει προδιαγραφές PC έναντι UPC vs APC.

Α: Το MOQ είναι 100 τεμάχια ανά μήκος-SKU για διαμορφώσεις αποθεμάτων. Ο χρόνος παράδοσης είναι 3–5 εργάσιμες ημέρες για τις τυπικές συναρμολογήσεις LSZH 2,0 mm σε νερό και 7–12 εργάσιμες ημέρες για παρτίδες καλωδίων μπαλωμάτων προσαρμοσμένου-μπουφάν ή προσαρμοσμένου-μήκους LC σε FC OM3. Τα δοχεία των 5,000+ τεμαχίων αναφέρονται ανά έργο.

Α: Χρησιμοποιήστε ένα καθαριστικό ινών τύπου μπομπίνας και στα δύο άκρα πριν από κάθε ζευγάρωμα. Για επιτόπια επιθεώρηση, ένα εύρος οπτικών ινών βίντεο 200× / 400× επαληθεύει την ακραία-όψη έναντι του IEC 61300-3-35 κριτηρίων επιτυχίας/αποτυχίας. Η σκόνη{10}}το κάλυμμα του καλωδίου LC που δεν είναι ευαίσθητο στην κάμψη-Το καλώδιο FC OM3 μεταξύ των χρήσεων είναι υποχρεωτικό - η βρωμιά είναι η μόνη μεγαλύτερη αιτία αστοχίας περιθωρίου ζεύξης σε ένα υβριδικό συγκρότημα.

Α: Ναι. Κάθε μονάδα μετριέται 100% συμβολόμετρο-για τη μετατόπιση κορυφής, την ακτίνα καμπυλότητας και την υποκοπή ίνας και την απώλεια-απώλειας/επιστροφής-εισαγωγής που έχει δοκιμαστεί στα 1310 nm και στα 1550 nm. Μεμονωμένες σειριακές-αριθμημένες αναφορές δοκιμών είναι διαθέσιμες σε χονδρικές χονδρικές παραγγελίες διπλής όψης LC-FC OM3 duplex χωρίς επιπλέον χρέωση.

Α: Τα προσαρμοσμένα μήκη από 0,5 m έως 300 m κατασκευάζονται κατόπιν παραγγελίας. Για μαζικές παραγγελίες που συνδυάζουν μήκη (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) στο ίδιο PO, ο προμηθευτής καλωδίων διπλής όψης LC UPC σε FC UPC OM3 μπορεί να ενοποιήσει όλες τις περικοπές σε μία αποστολή για να μειώσει το φορτίο.

Α: Όχι. Η 2,0 mm LSZH σφιχτή-κατασκευή με buffer έχει σχεδιαστεί για εφαρμογές εσωτερικού / εντός-κτιρίου. Για εξωτερικές άμεσες{5}}διαδρομές ταφής σε εξωτερικούς χώρους χρειάζεστε ένα θωρακισμένο ή γεμισμένο με τζελ-καλώδιο εξωτερικού χώρου που καταλήγει σε ένα ODF και αυτό το βραχυκυκλωτήρα εσωτερικού χώρου συνδεδεμένο στην πλευρά του επιθέματος ODF.

Α: Η θερμοκρασία λειτουργίας είναι −20 βαθμοί έως +70 βαθμοί, αποθήκευσης −40 μοίρες έως +80 μοίρες . Αυτό καλύπτει εσωτερικούς χώρους-κέντρων δεδομένων, τηλεπικοινωνιών-και κλιματιζόμενων περιβαλλόντων μετάδοσης. Για πιο κρύα, μη θερμαινόμενα εξωτερικά καταφύγια, καθορίστε την παραλλαγή βιομηχανικής- θερμοκρασίας αντί για αυτό το ενημερωμένο καλώδιο LC-FC OM3 LSZH.
