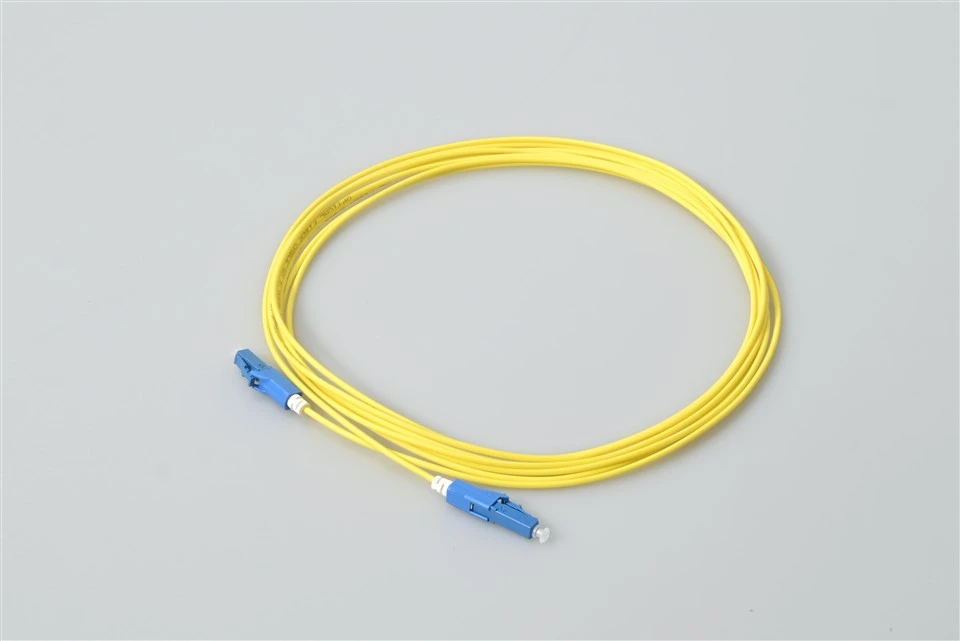

τι είναι το LC LC patch καλώδιο;
LC-Το καλώδιο ενημερωμένης έκδοσης οπτικών ινών LC είναι ένα μικρό συμπαγές καλώδιο patch που χρησιμοποιείται πολύ ευρέως σε πολλές εφαρμογές. Αυτές οι λύσεις δικτύου περιλαμβάνουν δίκτυα τηλεπικοινωνιών, LAN, δίκτυα επεξεργασίας δεδομένων, τερματισμούς συσκευών και διανομές εγκαταστάσεων. Τα καλώδια ενημερωμένης έκδοσης LC-LC έχουν σχεδιαστεί για να παρέχουν γρήγορες λύσεις Ethernet σε εφαρμογές Gigabit και σε εφαρμογές ATM με λιγότερη κατανάλωση χώρου.
Προσδιορισμός
| Παράμετρος | Μονάδα | FC, SC, LC/ Θωρακισμένο καλώδιο εμπλάστρου ινών | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | ΜΜ | SM | ΜΜ | SM | ΜΜ | SM | |||||||
| Η/Υ | UPC | APC | Η/Υ | Η/Υ | UPC | Η/Υ | Η/Υ | UPC | Η/Υ | Η/Υ | APC | ||
| Απώλεια εισαγωγής (συνήθης) | dB | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,3 |
| Απώλεια επιστροφής | dB | Μεγαλύτερο ή ίσο με 45 | Μεγαλύτερο ή ίσο με 50 | Μεγαλύτερο ή ίσο με 60 | Μεγαλύτερο ή ίσο με 30 | Μεγαλύτερο ή ίσο με 45 | Μεγαλύτερο ή ίσο με 50 | Μεγαλύτερο ή ίσο με 30 | Μεγαλύτερο ή ίσο με 45 | Μεγαλύτερο ή ίσο με 50 | Μεγαλύτερο ή ίσο με 35 | Μεγαλύτερο ή ίσο με 55 | Μεγαλύτερο ή ίσο με 75 |
| Μήκος κύματος λειτουργίας | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Ανταλλάξιμη | dB | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | ||||||||
| Δόνηση | dB | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | ||||||||
| Θερμοκρασία λειτουργίας | βαθμός | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Θερμοκρασία αποθήκευσης | βαθμός | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Διάμετρος καλωδίου | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Χαρακτηριστικά

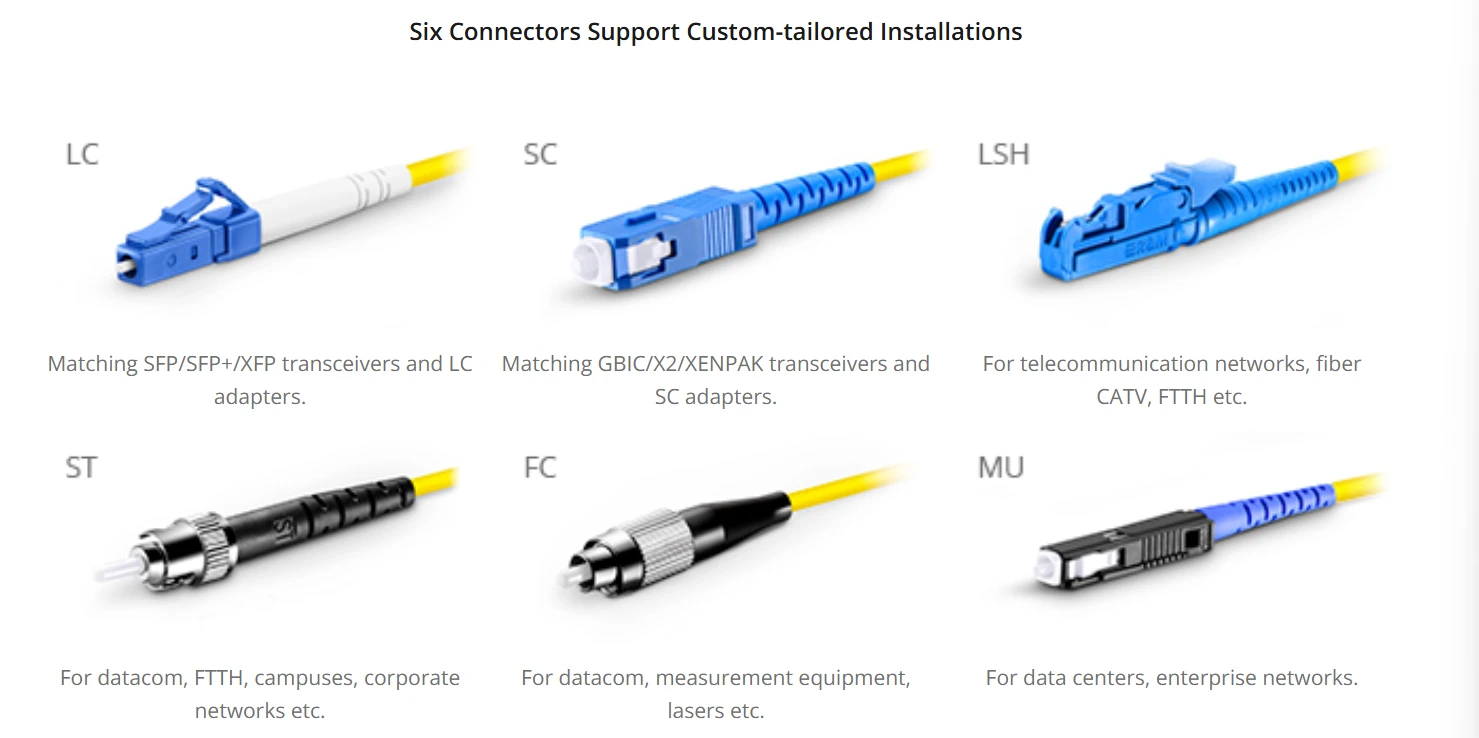

1.Το Six Connectors υποστηρίζουν προσαρμοσμένες-εγκαταστάσεις

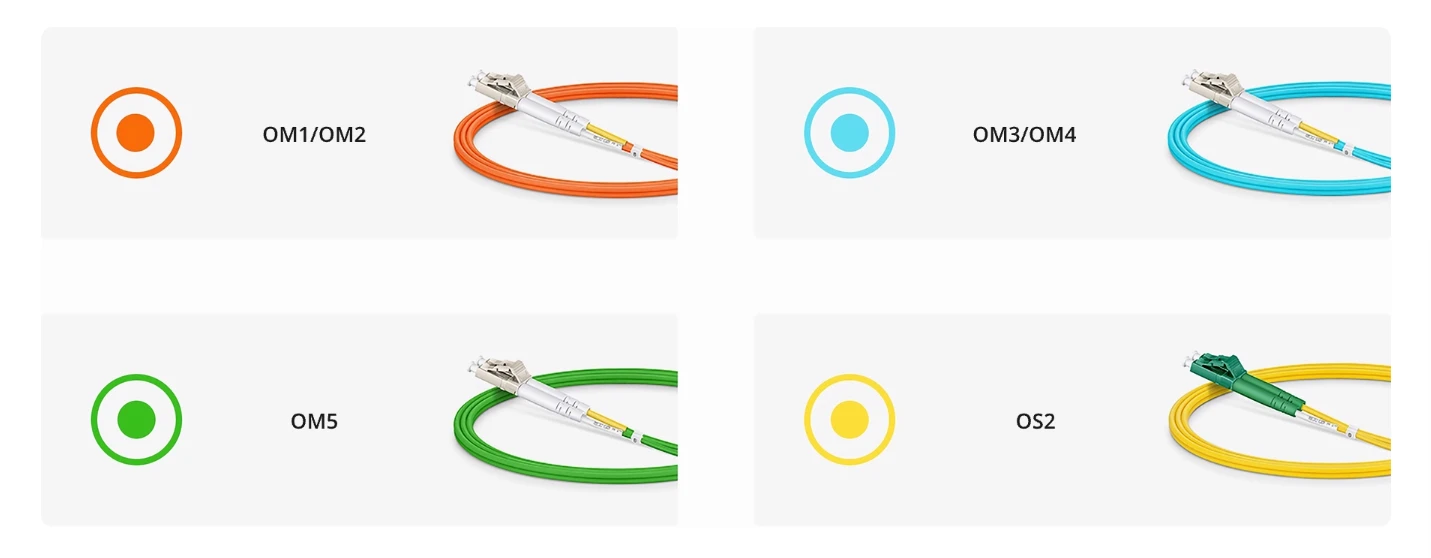

2.Έγχρωμο-Κωδικοποιημένο μπουφάν καλωδίου για εύκολη αναγνώριση
3.OEM ODM LC APC / UPC Pigtail με οπτική ίνα 0,9 mm LSZH Yellow Jacket Προδιαγραφές:
Εφαρμογές
Κέντρα δεδομένων - Περιβάλλοντα SFP/SFP+
- NIC διακομιστή 10G σε διακόπτες ToR
- Συνδέσεις FC συστοιχίας αποθήκευσης
- Επάνω σύνδεσμοι από ύφασμα-φύλλων σπονδυλικής στήλης
- Εκτός-των-δικτύων διαχείρισης ζώνης
Telecom - Central Office & FTTx
- Θύρες ανερχόμενης ζεύξης OLT
- Διασταυρούμενες-συνδέσεις ODF
- Τερματισμοί εισόδου/εξόδου διαχωριστή
- Διεπαφές DWDM mux/demux
Δομημένη καλωδίωση επιχείρησης -
- Επιδιόρθωση MDA (Κύρια Περιοχή Διανομής).
- Οριζόντια κατανομή στους διακόπτες δαπέδου
- Η ραχοκοκαλιά μεταξύ των IDF
- Backhaul ινών κάμερας ασφαλείας
FAQ
Ε: Γιατί να επιλέξετε τα καλώδια simplex έναντι καλωδίων duplex LC;
Α: Το Simplex σας παρέχει ευελιξία δρομολόγησης που δεν μπορεί να ταιριάξει με το duplex. Μπορείτε να εκτελέσετε ίνες TX και RX μέσω διαφορετικών μονοπατιών, να αντικαταστήσετε μεμονωμένες ίνες χωρίς ενοχλητικά ζεύγη και να επιτύχετε υψηλότερη αποτελεσματική πυκνότητα θύρας σε συμφορημένους πίνακες. Για εξοπλισμό που βασίζεται{2}}στο SFP όπου το TX και το RX είναι ούτως ή άλλως ξεχωριστές θύρες, το simplex είναι συχνά η πιο πρακτική επιλογή.
Ε: Ποια είναι η διαφορά μεταξύ LC UPC simplex και LC APC simplex;
Α: Δύο πράγματα: γωνία στίλβωσης και απώλεια επιστροφής.
Το LC UPC έχει επίπεδη/καμπύλη ακραία όψη και μεγαλύτερη ή ίση με απώλεια επιστροφής 50dB. Το περίβλημα του συνδετήρα είναι μπλε. Χρησιμοποιήστε το για ψηφιακά σήματα - Ethernet, Fiber Channel, γενικά δεδομένα.
Το LC APC έχει ακραία όψη με γωνία 8 μοιρών και απώλεια επιστροφής μεγαλύτερη από ή ίση με 60 dB. Το περίβλημα του συνδετήρα είναι πράσινο. Χρησιμοποιήστε το για αναλογικά σήματα - CATV, RF μέσω οπτικών ινών, επικάλυψη βίντεο PON.
Μην συνδέετε ποτέ το UPC στο APC - η αναντιστοιχία γωνίας προκαλεί μεγάλη απώλεια και καταστρέφει και τους δύο συνδέσμους.
Ε: Μπορώ να παραγγείλω LC UPC simplex με διαφορετικές γωνίες εκκίνησης;
Α: Ναι. Προσφέρουμε:
-Straight boot (standard) - γενικής χρήσης
-Μπότα με γωνία 45 μοιρών - μειώνει την πίεση του καλωδίου σε σφιχτές κατακόρυφες διαδρομές
-Μπότα με γωνία 90 μοιρών - οριζόντια έξοδος από τα patch panels
-Σύντομη εκκίνηση - μέγιστη πυκνότητα σε πίνακες υψηλών-θυρών-
Ελάχιστη παραγγελία για μη-τυπικές μπότες: 50 τεμ
Ε: Παρέχετε μεμονωμένες αναφορές δοκιμών για καλώδια simplex;
Α: Ναι. Δύο επιλογές:
Αναφορά παρτίδας (δωρεάν): Δοκιμή δειγμάτων από την παρτίδα παραγωγής σας, καλύπτει την IL/RL/οπτική επιθεώρηση.
Μεμονωμένη αναφορά (διαθέσιμη κατόπιν αιτήματος): Κάθε καλώδιο λαμβάνει το δικό του πιστοποιητικό με σειριακό αριθμό, πραγματική μέτρηση IL και RL και κατάσταση επιτυχίας/αποτυχίας. Συνιστάται για εργαστήρια δοκιμών και ποιοτικές-κρίσιμες εγκαταστάσεις.
Ε: Ποια είναι η ελάχιστη ακτίνα κάμψης για καλώδιο simplex 2,0 mm;
Α: 15 mm χωρίς τάση, 30 mm όταν υπό φορτίο έλξης. Για πιο σφιχτές εγκαταστάσεις, προσφέρουμε ίνα-insensitive fiber (BIF) με ελάχιστη ακτίνα κάμψης 7,5 mm - χωρίς ποινή απόδοσης ακόμη και σε επιθετική διαχείριση καλωδίων.
