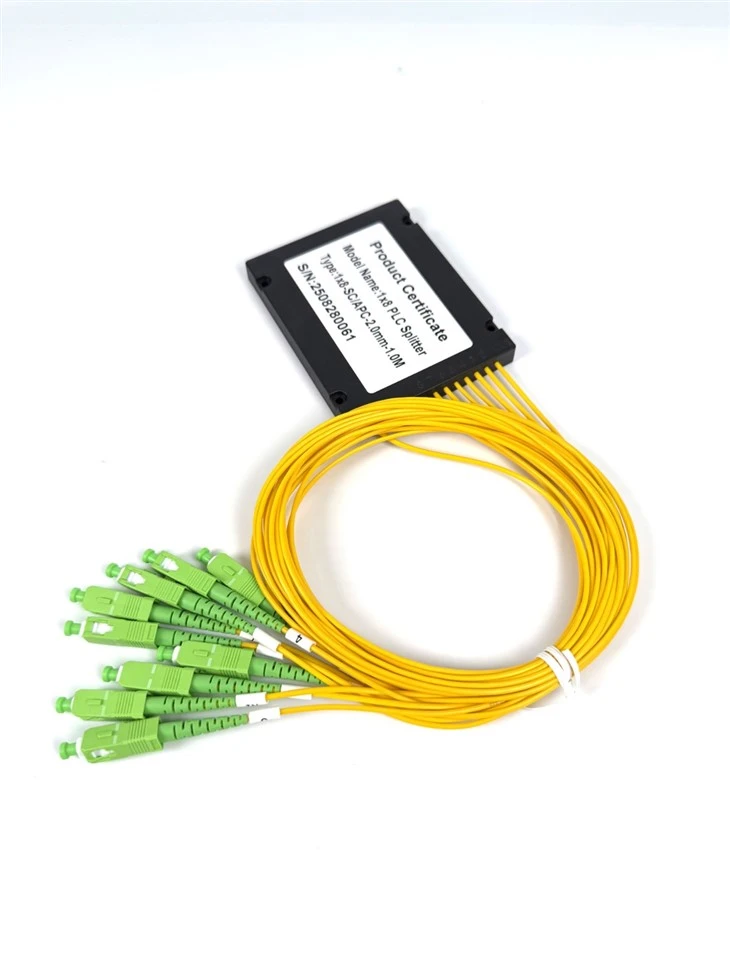

Τι είναι ο διαχωριστής οπτικών ινών;
Ο οπτικός διαχωριστής είναι μια παθητική συσκευή που διαιρεί τα οπτικά σήματα σε πολλαπλά μέρη. Χρησιμοποιείται κυρίως σε δίκτυα FTTx/PON για τον διαχωρισμό ενός καλωδίου οπτικών ινών σε πολλαπλούς κλάδους, επιτρέποντας την υποστήριξη πολλών τελικών χρηστών και μειώνοντας έτσι το φορτίο στο δίκτυο ινών κορμού. Επιπλέον, χρησιμοποιείται στη συντήρηση δικτύων μεγάλων αποστάσεων, καλωδιακής τηλεόρασης, κυκλωμάτων ATM και διανομής σήματος σε τοπικά δίκτυα/μετρό.
Οι διαχωριστές οπτικών ινών έχουν συνήθως τουλάχιστον 2 θύρες και μπορούν να έχουν έως και 128 θύρες. Οι δύο πιο συχνά χρησιμοποιούμενοι τύποι είναι ο-οικονομικός παραδοσιακός διαχωριστής με τηγμένο δικωνικό κωνικό (FBT) και ο συμπαγής διαχωριστής επίπεδων κυκλωμάτων φωτός (PLC), κατάλληλος-με υψηλή πυκνότητα.
Υπάρχουν πολλές τυπικές διαμέτρους οπτικών ινών που χρησιμοποιούνται συνήθως σε διαχωριστές PLC, οι οποίες σχετίζονται με τις εξωτερικές διαστάσεις των ινών. Οι κοινές διάμετροι ινών περιλαμβάνουν 250 μ m, 900 μ m και 2 mm. Διαφορετικές διαμέτρους ινών είναι κατάλληλες για διαφορετικές συσκευασίες και εφαρμογές.
Προδιαγραφές προϊόντος
|

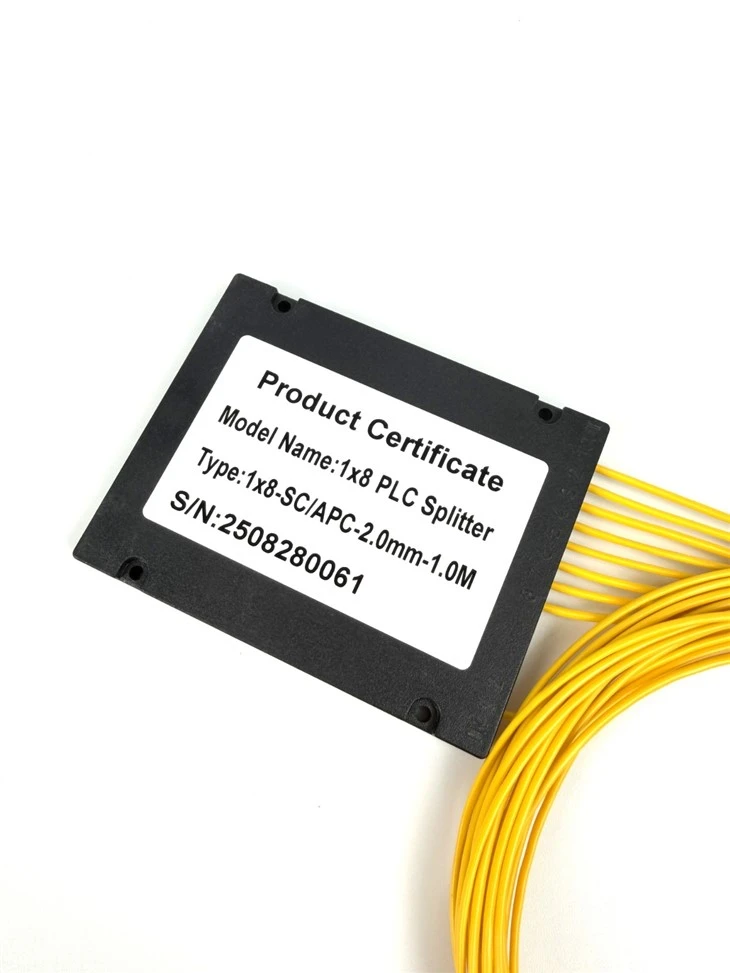

Στυλ πακέτου |
Μονάδα ABS |
Τύπος διαμόρφωσης |
1x8 1x16 1x32 1x64 |
|
Τύπος ινών |
Μονότροπος G.657A1 |

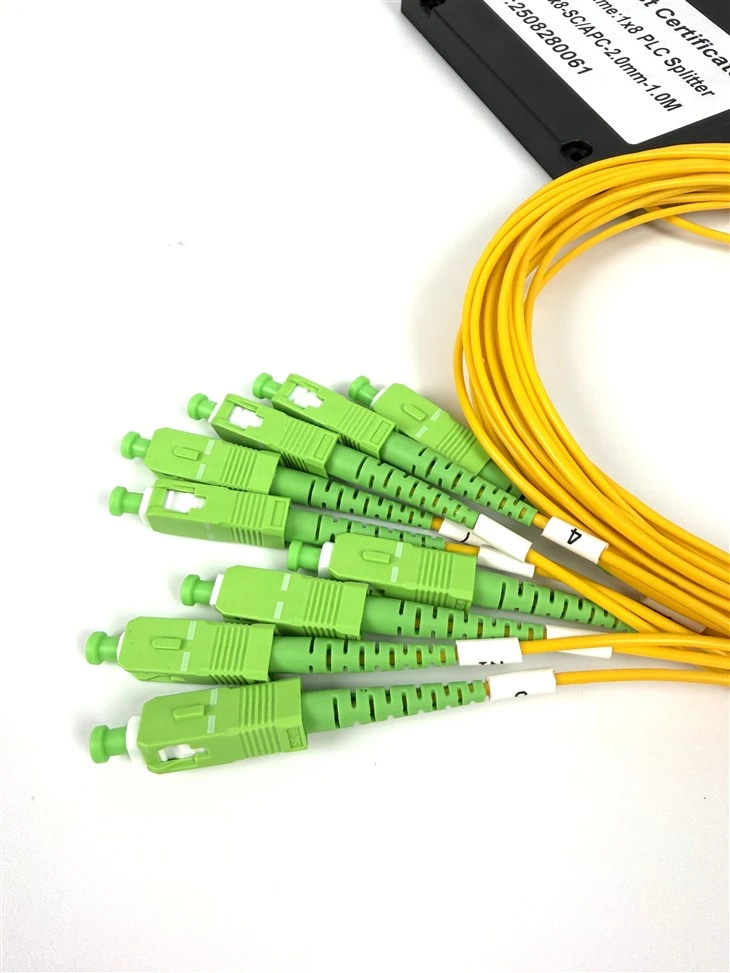

Τύπος σύνδεσης |
SC/APC |
|
Διάμετρος ινών |
2,0 χλστ |
Μήκος ινών |
>1m |
|
Απώλεια εισαγωγής |
Μικρότερο ή ίσο με 17,3dB |
Απώλεια επιστροφής |
Μεγαλύτερο ή ίσο με 50dB |
|
Ομοιομορφία απώλειας |
Μικρότερο ή ίσο με 1,5dB |
Κατευθυντικότητα |
Μεγαλύτερο ή ίσο με 65dB |
|
Απώλεια που εξαρτάται από την πόλωση |
Μικρότερο ή ίσο με 0,3dB |
Απώλεια που εξαρτάται από τη θερμοκρασία |
Μικρότερο ή ίσο με 0,5dB |
|
Απώλεια εξαρτώμενης από το μήκος κύματος |
Μικρότερο ή ίσο με 0,3dB |
Εύρος ζώνης λειτουργίας |
1260~1650nm |
|
Θερμοκρασία λειτουργίας |
-40~85 βαθμούς |
Θερμοκρασία αποθήκευσης |
-40~85 βαθμούς |
Εφαρμογή
Οι διαχωριστές PLC χρησιμοποιούνται ευρέως σε δίκτυα FTTH για τη διανομή οπτικών σημάτων από μια κεντρική τοποθεσία σε πολλά σπίτια ή τοποθεσίες. Το παρακάτω σχήμα δείχνει μια τυπική εφαρμογή ενός διαχωριστή PLC 1x4. Το οπτικό σήμα από το OLT εισέρχεται στον διαχωριστή PLC μέσω μιας ίνας εισόδου. Στη συνέχεια, ο διαχωριστής PLC διαιρεί ομοιόμορφα το εισερχόμενο οπτικό σήμα σε τέσσερις διαφορετικές δέσμες σύμφωνα με μια προκαθορισμένη αναλογία, με κάθε δέσμη να φέρει την ίδια αναλογία οπτικής ισχύος εισόδου. Μετά τη διάσπαση, το οπτικό σήμα μεταδίδεται σε τέσσερις ανεξάρτητες ίνες εξόδου, οι οποίες διανέμουν το σήμα σε τέσσερις διαφορετικούς χρήστες ή συσκευές
