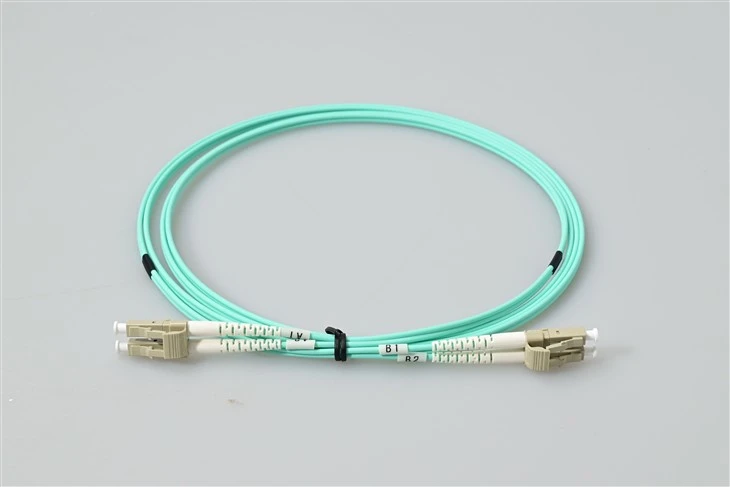

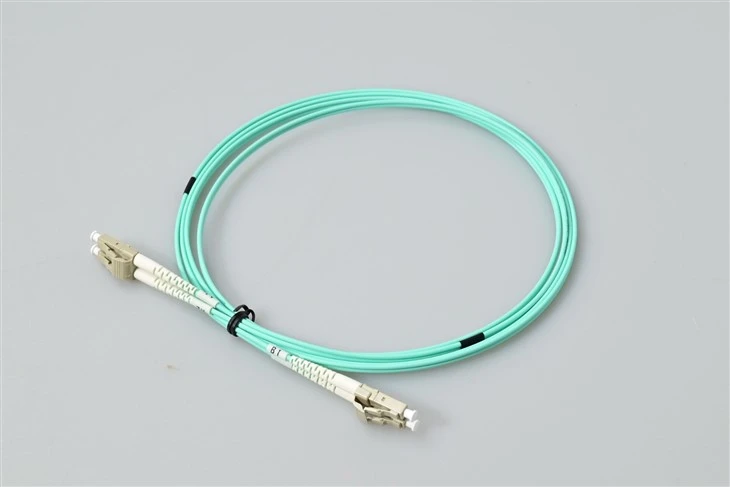

Τι είναι το καλώδιο ενημέρωσης κώδικα LC LC;
LC-Καλώδιο ενημερωμένης έκδοσης ινών LCμε δύο συνδέσμους ινών LC που τερματίζονται στα δύο άκρα είναι ο πιο συχνά χρησιμοποιούμενος τύπος καλωδίου οπτικών ινών στη βιομηχανία. Σε σύγκριση με άλλα κοινά καλώδια οπτικών ινών, τα καλώδια ινών LC προσφέρουν υψηλή πυκνότητα και αξιόπιστη απόδοση στις περισσότερες εφαρμογές
Τα καλώδια μας είναι 100% οπτικά επιθεωρημένα και ελεγμένα για απώλεια εισαγωγής.
Προσδιορισμός
| Τύπος σύνδεσης | LC UPC σε LC UPC | Λειτουργία ινών | Om3 50/125μm |
| Βαθμός ινών | G657A/G652D | Μήκος κύματος | 1310/1550 nm |
| Απώλεια εισαγωγής | Μικρότερο ή ίσο με 0,3dB | Απώλεια επιστροφής | Μεγαλύτερο ή ίσο με 50dB |
| Ελάχ. Ακτίνα κάμψης (πυρήνας ινών) | 10 χιλιοστά | Ελάχ. Ακτίνα κάμψης (καλώδιο ινών) | 10/5D (Dynamic/Static) |
| Καταμέτρηση ινών | Διπλός | Μπουφάν καλωδίου | LSZH |
| Θερμοκρασία λειτουργίας | -20~70 βαθμούς | Θερμοκρασία αποθήκευσης | -40~80 βαθμούς |
Οι μέθοδοι ταξινόμησης των οπτικών καλωδίων
Το καλώδιο οπτικών ινών είναι μια γραμμή επικοινωνίας που χρησιμοποιεί οπτικές ίνες που πληρούν τις απαιτήσεις οπτικής απόδοσης ως μέσο μετάδοσης για την επίτευξη μετάδοσης οπτικού σήματος. Αποτελείται από εξαρτήματα όπως ο πυρήνας του καλωδίου, τα ενισχυτικά στοιχεία και το περίβλημα και μπορεί επίσης να περιλαμβάνει πρόσθετα στοιχεία όπως αδιάβροχα στρώματα, στρώματα απομόνωσης, μονωτικά στρώματα και στρώματα θωράκισης ανάλογα με τις ανάγκες.
Οι μέθοδοι ταξινόμησης των οπτικών καλωδίων περιλαμβάνουν κυρίως τα ακόλουθα:
Ανά μέσο μετάδοσης: κατηγοριοποιούνται σε καλώδια οπτικών ινών μονής-λειτουργίας και καλώδια οπτικών ινών πολλαπλών λειτουργιών.
Σύμφωνα με τη δομή του πυρήνα του καλωδίου: χωρίζεται σε συνδεδεμένο οπτικό καλώδιο, σκελετικό οπτικό καλώδιο, οπτικό καλώδιο κεντρικού σωλήνα, οπτικό καλώδιο κορδέλας και επίπεδο οπτικό καλώδιο.
Ενισχυμένα εξαρτήματα: κατηγοριοποιούνται σε μη-μη μεταλλικά οπτικά καλώδια, τυπικά οπτικά καλώδια και καλώδια οπτικών ενισχυμένων εξαρτημάτων.
Με μέθοδο εγκατάστασης: χωρίζεται σε οπτικό καλώδιο αγωγών, εναέριο οπτικό καλώδιο, απευθείας-θαμμένο οπτικό καλώδιο και υποθαλάσσιο οπτικό καλώδιο.
Με βάση το περιβάλλον χρήσης, κατηγοριοποιούνται σε οπτικά καλώδια εσωτερικού χώρου και οπτικά καλώδια εξωτερικού χώρου.
Εφαρμογές
Μπλουζάκια ινών OM3 LC με πυρήνα 50/125 micronέχουν σχεδιαστεί για σύντομες-εκτελέσεις 10 Gigabit Ethernet μέσα σε δωμάτια διακομιστών. Το aqua{3}}καλώδιο διπλής όψης πολλαπλών λειτουργιών με τζάκετ υποστηρίζει αποτελεσματικό εύρος ζώνης 2000 MHz·km στα 850 nm, επιτρέποντας αξιόπιστη συνδεσιμότητα rack-σε-rack για αναπτύξεις υπερκλίμακας.
Αυτό το καλώδιο ενημερωμένης έκδοσης πολλαπλών λειτουργιών LC ονομαστικής χωρητικότητας 10 Gb- προσφέρει σταθερή απόδοση για δίκτυα περιοχής αποθήκευσης καναλιών οπτικών ινών. Οι μηχανικοί δικτύου που επιλέγουν καλώδια ενημερωμένης έκδοσης οπτικών ινών OM3 για την υποδομή SAN επωφελούνται από την εμβέλεια των 300-μέτρων στα 10 GbE, μειώνοντας την ανάγκη για αναγέννηση σήματος σε εγκαταστάσεις μεσαίου μεγέθους.
Οι εγκαταστάσεις που απαιτούν καλωδίωση ραχοκοκαλιάς πολλαπλών λειτουργιών μεταξύ των ορόφων βασίζονται σε καλώδια LC-που δεν είναι ευαίσθητα σε κάμψη σε-LC OM3 για την πλοήγηση σε στενά μονοπάτια αγωγών. Το εξωτερικό περίβλημα LSZH πληροί τους κώδικες πυρασφάλειας για εγκαταστάσεις πλήρους και ανύψωσης σε εμπορικά κτίρια.
Τα περιβάλλοντα παραγωγής βίντεο που μεταδίδουν ασυμπίεστο 3G-SDI ή 12G-SDI μέσω ίνας επωφελούνται από τη χαμηλή απώλεια εισαγωγής αυτού του βραχυκυκλωτήρα διπλής όψης LC OM3. Οι μηχανικοί ραδιοτηλεοπτικών εκπομπών συχνά-παραγγέλνουν μαζικά καλώδια aqua multimode για επιδιόρθωση μεταξύ δρομολογητών SDI και μονάδων ελέγχου κάμερας.
Ομάδες πληροφορικής υγειονομικής περίθαλψης που αναπτύσσουν συστήματα PACS και εξοπλισμό διαγνωστικής απεικόνισης επιλέγουν την ίνα διπλής όψης OM3 LC για την ανοσία EMI και το εύρος ζώνης της. Η εργοστασιακή-ελεγμένη οπτική απόδοση κάθε καλωδίου διασφαλίζει τη συμμόρφωση με τις αυστηρές απαιτήσεις χρόνου λειτουργίας του δικτύου νοσοκομείων.
FAQ
Ε1: Ποια απόσταση μετάδοσης υποστηρίζει ένα καλώδιο πολλαπλών λειτουργιών LC σε LC OM3 στα 10 GbE;
Α: Το καλώδιο ίνας διπλής όψης OM3 50/125 υποστηρίζει 10 Gigabit Ethernet έως και 300 μέτρα. Για μεγαλύτερες διαδρομές εντός του ίδιου κτιρίου, εξετάστε το ενδεχόμενο αναβάθμισης σεΕναλλακτικές ίνας OM4 ή singlemode.
Ε2: Μπορώ να χρησιμοποιήσω αυτό το aqua multimode patch cord με πομποδέκτες 40GbE QSFP+;
Α: Ναι. Όταν συνδυάζεται με μονάδες 40GBASE-SR4 QSFP+, ο βραχυκυκλωτήρας ινών OM3 LC υποστηρίζει παράλληλη μετάδοση έως και 100 μέτρα. Βεβαιωθείτε ότι το καλώδιο εκκένωσης ήΠλεξούδα MTP-σε-LCταιριάζει με τη διαμόρφωση πολικότητας.
Ε3: Είναι το μπουφάν LSZH σε αυτό το καλώδιο κατάλληλο για χώρους ολομέλειας;
A: Τα μανδύα καλωδίων LSZH (Low Smoke Zero Halogen) μειώνουν την εκπομπή τοξικών αναθυμιάσεων κατά την καύση. Για εγκαταστάσεις πλήμνης χειρισμού αέρα-που διέπονται από αυστηρούς κώδικες πυρκαγιάς, επιβεβαιώστε ότι οι τοπικοί κανονισμοί αποδέχονται τα καλώδια επιδιόρθωσης ινών πολλαπλών λειτουργιών LSZH-ΟΜ3.
Ε4: Πώς προστατεύει το δίκτυό μου η ελάχιστη ακτίνα κάμψης 10 mm;
Α: Ο πυρήνας οπτικής ίνας G657A1 που δεν είναι ευαίσθητος σε κάμψη, ανέχεται πιο αυστηρή δρομολόγηση χωρίς υποβάθμιση του σήματος. Οι εγκαταστάτες που εργάζονται με-πίνακες ενημερωμένης έκδοσης κώδικα LC υψηλής πυκνότητας σε περιορισμένες βάσεις διακομιστών βασίζονται σε αυτήν την ευελιξία για τη διατήρηση της ακεραιότητας του συνδέσμου.
Ε5: Ποια είναι η τυπική προδιαγραφή απώλειας εισαγωγής για αυτό το καλώδιο διπλής όψης LC OM3;
Α: Κάθε άκρο σύνδεσης ελέγχεται για απώλεια εισαγωγής μικρότερη ή ίση με 0,3 dB. Χαμηλότερη απώλεια μεταφράζεται σε μεγαλύτερο προϋπολογισμό οπτικής ισχύος, ο οποίος είναι κρίσιμος όταν υπάρχουν πολλαπλά σημεία ενημέρωσης κώδικα σε ένα δομημένο σύστημα καλωδίωσης.
Ε6: Διατίθενται προσαρμοσμένα μήκη για μαζικές παραγγελίες κέντρου δεδομένων;
Α: Ναι. Οι υπηρεσίες έμπλαστρου καλωδίου ινών OEM περιλαμβάνουν προσαρμοσμένα μήκη καλωδίων, σήμανση και συσκευασία. Επικοινωνήστε με την ομάδα πωλήσεων για χονδρική τιμή καλωδίων LC-σε-LC πολλαπλών λειτουργιών για παραγγελίες άνω των 100 τεμαχίων.
Ε7: Ποιος χρωματικός κώδικας προσδιορίζει την πολυτροπική ίνα OM3;
Α: Η σύμβαση της βιομηχανίας χρησιμοποιεί ένα τζάκετ aqua (γαλάζιο-πράσινο) για καλώδια ινών OM3 50/125. Αυτή η χρωματική κωδικοποίηση βοηθά τους τεχνικούς να διακρίνουν τις συνδέσεις πολλαπλών λειτουργιών από την κίτρινη μονή ή την πορτοκαλί καλωδίωση OM1/OM2 κατά την εγκατάσταση.
Ε8: Αυτό το καλώδιο ενημέρωσης κώδικα υποστηρίζει εφαρμογές 25 GbE;
Α: Η ίνα OM3 βαθμολογείται για 25GBASE-SR έως περίπου 70 μέτρα. Για πλήρη εμβέλεια 100 μέτρων 25 GbE,Καλώδια πολλαπλής λειτουργίας διπλής όψης LC OM4προσφέρουν πρόσθετο περιθώριο εύρους ζώνης.
