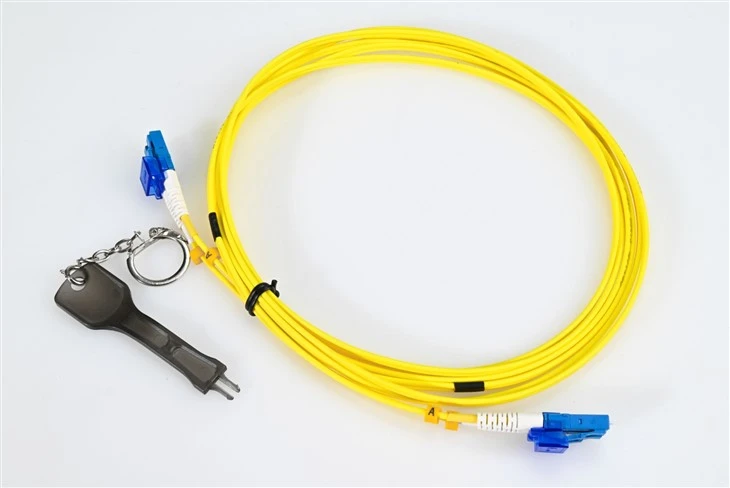

Τι είναι το καλώδιο ενημέρωσης κώδικα LC LC;

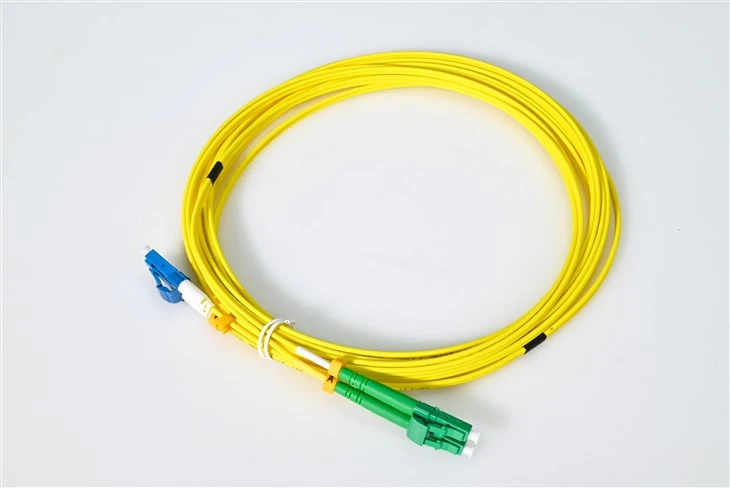

LC-Καλώδιο ενημερωμένης έκδοσης ινών LCμε δύο συνδέσμους ινών LC που τερματίζονται στα δύο άκρα είναι ο πιο συχνά χρησιμοποιούμενος τύπος καλωδίου οπτικών ινών στη βιομηχανία. Σε σύγκριση με άλλα κοινά καλώδια οπτικών ινών, τα καλώδια ινών FC προσφέρουν υψηλή πυκνότητα και αξιόπιστη απόδοση στις περισσότερες εφαρμογές. Αν ψάχνετε για μια υβριδική παραλλαγή, η δική μαςLC APC σε LC UPC single mode υβριδικό patch cord είναι μία από τις πιο συχνά ζητούμενες διαμορφώσεις για μεικτές-αναπτύξεις πολικότητας.

Τα καλώδια μας είναι 100% οπτικά επιθεωρημένα και ελεγμένα για απώλεια εισαγωγής.

Προσδιορισμός

Τύπος σύνδεσης	LC UPC σε LC APC	Λειτουργία ινών	Κίτρινο 9/125μm
Βαθμός ινών	G657A/G652D	Μήκος κύματος	1310/1550 nm
Απώλεια εισαγωγής	Μικρότερο ή ίσο με 0,3dB	Απώλεια επιστροφής	Μεγαλύτερο ή ίσο με 50dB
Ελάχ. Ακτίνα κάμψης (πυρήνας ινών)	10 χιλιοστά	Ελάχ. Ακτίνα κάμψης (καλώδιο ινών)	10/5D (Dynamic/Static)
Καταμέτρηση ινών	Διπλός	Μπουφάν καλωδίου	LSZH
Θερμοκρασία λειτουργίας	-20~70 βαθμούς	Θερμοκρασία αποθήκευσης	-40~80 βαθμούς

Οι μέθοδοι ταξινόμησης των οπτικών καλωδίων

Το καλώδιο οπτικών ινών είναι μια γραμμή επικοινωνίας που χρησιμοποιεί οπτικές ίνες που πληρούν τις απαιτήσεις οπτικής απόδοσης ως μέσο μετάδοσης για την επίτευξη μετάδοσης οπτικού σήματος. Αποτελείται από εξαρτήματα όπως ο πυρήνας του καλωδίου, τα ενισχυτικά στοιχεία και το περίβλημα και μπορεί επίσης να περιλαμβάνει πρόσθετα στοιχεία όπως αδιάβροχα στρώματα, στρώματα απομόνωσης, μονωτικά στρώματα και στρώματα θωράκισης ανάλογα με τις ανάγκες.

Οι μέθοδοι ταξινόμησης των οπτικών καλωδίων περιλαμβάνουν κυρίως τα ακόλουθα:

Ανά μέσο μετάδοσης: κατηγοριοποιούνται σεκαλώδια οπτικών ινών μονής-λειτουργίας και καλώδια οπτικών ινών πολλαπλών λειτουργιών.
Σύμφωνα με τη δομή του πυρήνα του καλωδίου: χωρίζεται σε συνδεδεμένο οπτικό καλώδιο, σκελετικό οπτικό καλώδιο, οπτικό καλώδιο κεντρικού σωλήνα, οπτικό καλώδιο κορδέλας και επίπεδο οπτικό καλώδιο.
Ενισχυμένα εξαρτήματα: κατηγοριοποιούνται σε μη-μη μεταλλικά οπτικά καλώδια, τυπικά οπτικά καλώδια και καλώδια οπτικών ενισχυμένων εξαρτημάτων.
Με μέθοδο εγκατάστασης: χωρίζεται σε οπτικό καλώδιο αγωγών, εναέριο οπτικό καλώδιο, απευθείας-θαμμένο οπτικό καλώδιο και υποθαλάσσιο οπτικό καλώδιο.
Με βάση το περιβάλλον χρήσης, κατηγοριοποιούνται σε οπτικά καλώδια εσωτερικού χώρου και οπτικά καλώδια εξωτερικού χώρου.

Εφαρμογές

Διασταυρούμενη-Σύνδεση μεταξύ UPC και τερματικού εξοπλισμού APC

Η κύρια περίπτωση χρήσης αυτού του υβριδικού καλωδίου patch LC είναι συσκευές γεφύρωσης με διαφορετικούς τύπους γυαλίσματος συνδετήρων. Όταν ο εξοπλισμός δικτύου χρησιμοποιεί θύρες LC/APC αλλά οι πίνακες ενημέρωσης κώδικα έχουν τερματισμό LC/UPC (ή αντίστροφα), αυτός ο βραχυκυκλωτήρας ινών UPC-σε-APC εξαλείφει την ανάγκη μετατροπής προσαρμογέα. Για μια πλήρη επισκόπηση του τρόπου με τον οποίο αυτά τα πρότυπα στίλβωσης διαφέρουν ως προς την απόδοση, ανατρέξτε στον οδηγό μαςΤύποι γυαλίσματος συνδετήρων ινών PC έναντι UPC έναντι APC και απόδοση απώλειας επιστροφής.

Διασύνδεση FTTH OLT και ONU

Στις αναπτύξεις οπτικών ινών-στο-το-οικιακό, ο εξοπλισμός OLT χρησιμοποιεί συχνά υποδοχές APC για βέλτιστη απώλεια επιστροφής, ενώ ορισμένες παλαιού τύπου συσκευές ONU διαθέτουν διεπαφές UPC. Αυτό το υβριδικό καλώδιο LC UPC-APC παρέχει άμεση συνδεσιμότητα μεταξύ μη ταιριαστού τερματικού εξοπλισμού PON. Για τυπικές εκτελέσεις FTTH όπου και τα δύο άκρα μοιράζονται τον ίδιο τύπο γυαλίσματος, το δικό μαςΚαλώδιο ενημερωμένης έκδοσης οπτικών ινών LC LC single mode για συνδέσεις FTTH και κέντρου δεδομένωνείναι μια-οικονομική εναλλακτική.

Επιδιόρθωση κεφαλής CATV και κόμβου διανομής

Τα οπτικά δίκτυα καλωδιακής τηλεόρασης απαιτούν συνήθως υποδοχές APC για την ελαχιστοποίηση της οπίσθιας-αντανάκλασης στα αναλογικά σήματα βίντεο. Κατά την ενσωμάτωση εξοπλισμού δοκιμής με τερματικό UPC- ή παλαιού τύπου εξαρτήματα, αυτό το υβριδικό καλώδιο ενημέρωσης κώδικα για χρήση κεφαλής CATV διατηρεί την ακεραιότητα του σήματος σε όλους τους τύπους διεπαφής.

Telecom Central Office Cross-Σύνδεση εφαρμογών

Οι εγκαταστάσεις τηλεπικοινωνιών διαχειρίζονται συχνά μικτά αποθέματα συνδέσεων κατά τη διάρκεια αναβαθμίσεων δικτύου. Αυτό το υβριδικό καλώδιο γεφύρωσης απλής λειτουργίας επιτρέπει τη σταδιακή μετάβαση από την υποδομή UPC στην υποδομή APC χωρίς την ταυτόχρονη αντικατάσταση όλων των υπαρχόντων patch panels.

Εργαστηριακός έλεγχος με μικτές διαμορφώσεις συνδετήρων

Τα εργαστήρια οπτικών δοκιμών συναντούν συχνά εξοπλισμό με διαφορετικά πρότυπα στίλβωσης συνδετήρων. Ένα αποκλειστικό καλώδιο δοκιμής ενημερωμένης έκδοσης UPC-σε-APC μειώνει την ανάγκη για πολλαπλούς προσαρμογείς και διασφαλίζει συνεπείς συνθήκες μέτρησης κατά τον χαρακτηρισμό των ινών.

Μετάβαση δομημένης καλωδίωσης σε δίκτυα κτιρίων

Κατά τη διάρκεια των αναβαθμίσεων δικτύου κτιρίων από παλαιού τύπου συστήματα UPC σε σύγχρονες εγκαταστάσεις APC, αυτό το υβριδικό ενημερωμένο καλώδιο G657A1 επιτρέπει την προσωρινή ή μόνιμη γεφύρωση μεταξύ παλαιών και νέων τμημάτων καλωδίωσης χωρίς πλήρη αντικατάσταση υποδομής.

FAQ

Ε1: Γιατί θα χρειαστώ ένα υβριδικό ενημερωμένο καλώδιο LC UPC σε LC APC αντί να χρησιμοποιήσω έναν προσαρμογέα;

Α: Ένα αποκλειστικό υβριδικό καλώδιο ενημερωμένης έκδοσης παρέχει μικρότερη συνολική απώλεια εισαγωγής σε σύγκριση με τη χρήση προσαρμογέα ταιριάσματος UPC-σε-APC. Κάθε σύνδεση προσαρμογέα προσθέτει απώλεια και πιθανά σημεία ανάκλασης. Αυτό το μονό υβριδικό βραχυκυκλωτήρα με εργοστασιακά-γυαλισμένα άκρα εξασφαλίζει καθαρότερη μεταφορά σήματος κατά τη γεφύρωση του εξοπλισμού UPC και APC.

Ε2: Ποια είναι η κύρια διαφορά μεταξύ των τύπων γυαλίσματος συνδετήρων UPC και APC;

A: Το UPC (Ultra Physical Contact) έχει μια επίπεδη γυαλισμένη ακραία όψη, ενώ το APC (Angled Physical Contact) έχει μια ακραία όψη με γωνία 8-μοιρών. Οι υποδοχές APC παρέχουν υψηλότερες απώλειες επιστροφής (κάτω-αντανάκλαση), καθιστώντας τις προτιμώμενες για αναλογικό βίντεο και εφαρμογές υψηλής ευαισθησίας. Αυτό το υβριδικό καλώδιο συνδέει απευθείας και τους δύο τύπους.

Ε3: Μπορώ να χρησιμοποιήσω αυτό το καλώδιο LC UPC-APC για δίκτυα GPON ή XGS-PON;

Α: Ναι. Τα παθητικά οπτικά δίκτυα έχουν συχνά θύρες OLT με υποδοχές APC και ορισμένες συσκευές ONT/ONU με θύρες UPC. Αυτό το υβριδικό καλώδιο ενημερωμένης έκδοσης κώδικα για την ανάπτυξη PON γεφυρώνει τέτοιες αναντιστοιχίες διεπαφής χωρίς να απαιτεί μονάδες προσαρμογέα σε κάθε σημείο σύνδεσης.

Ε4: Τι σημαίνει για εγκατάσταση το G657A1 που δεν είναι ευαίσθητη σε κάμψη-;

A: Η ίνα G657A1 επιτρέπει πιο σφιχτές ακτίνες κάμψης (έως και 10 mm) χωρίς σημαντική απώλεια σήματος. Αυτό καθιστά το υβριδικό patch καλώδιο κατάλληλο για περιορισμένους χώρους, πυκνά patch panel και δρομολόγηση γύρω από εμπόδια όπου η τυπική ίνα G652D θα υποστεί μακρο-εξασθένιση κάμψης.

Ε5: Απαιτείται το μπουφάν LSZH σε αυτό το καλώδιο για εγκατάσταση σε εσωτερικούς χώρους;

Α: Τα μπουφάν LSZH (Low Smoke Zero Halogen) συνιστώνται ή απαιτούνται σε κλειστούς χώρους όπως κέντρα δεδομένων, κτίρια γραφείων και δημόσιους χώρους. Αυτό το-υβριδικό καλώδιο LC επιβραδυντικό φλόγας πληροί τα πρότυπα πυρασφάλειας εσωτερικών χώρων και παράγει ελάχιστο τοξικό καπνό εάν εκτεθεί στη φωτιά. Για οδηγίες σχετικά με την επιλογή του σωστού τύπου σακακιού για διαφορετικά περιβάλλοντα, ανατρέξτε στο άρθρο μας γιααπαιτήσεις εγκατάστασης καλωδίων οπτικών ινών σε εσωτερικούς και εξωτερικούς χώρους και επιλογή μπουφάν.

Ε6: Ποια απώλεια επιστροφής μπορώ να περιμένω από το άκρο APC αυτού του υβριδικού καλωδίου;

Α: Το άκρο του συνδέσμου APC συνήθως επιτυγχάνει μεγαλύτερη ή ίση με 60dB απώλεια επιστροφής λόγω της γωνιακής στίλβωσής του. Το άκρο UPC παρέχει μεγαλύτερη ή ίση με 50dB απώλεια επιστροφής. Σε συνδυασμό με απώλεια εισαγωγής μικρότερη ή ίση με 0,3 dB, αυτό το υβριδικό duplex καλώδιο patch διατηρεί την ποιότητα του σήματος για ευαίσθητες οπτικές ζεύξεις.

Ε7: Μπορεί αυτό το υβριδικό καλώδιο ενημερωμένης έκδοσης να χρησιμοποιηθεί για μετάδοση μονής λειτουργίας σε μεγάλες αποστάσεις;

Α: Ναι. Η ίνα απλής λειτουργίας 9/125μm υποστηρίζει μετάδοση σε πολλά χιλιόμετρα σε μήκη κύματος 1310nm και 1550nm. Αυτός ο βραχυκυκλωτήρας LC UPC σε APC για συνδεσιμότητα μεγάλων αποστάσεων-λειτουργεί με τυπικούς πομποδέκτες απλής λειτουργίας και μπορεί να αναπτυχθεί σε τμήματα του μετρό ή του δικτύου πρόσβασης.

Ε8: Υπάρχουν προσαρμοσμένα μήκη διαθέσιμα για αυτό το καλώδιο υβριδικών ινών UPC-APC;

Α: Προσαρμοσμένα μήκη καλωδίων, χρώματα τζάκετ και διαμορφώσεις διπλής όψης/απλού μπορούν να κατασκευαστούν κατόπιν παραγγελίας. Επικοινωνήστε με τον προμηθευτή για να καθορίσετε τις απαιτήσεις για παραγγελίες υβριδικών ενημερωμένων καλωδίων χύδην ή για συγκεκριμένες εγκαταστάσεις-του έργου.
