Τι είναι το καλώδιο ενημέρωσης κώδικα SC LC;
SC-Το καλώδιο ενημερωμένης έκδοσης οπτικών ινών LC είναι ένα μικρό συμπαγές καλώδιο patch που χρησιμοποιείται πολύ ευρέως σε πολλές εφαρμογές. Αυτές οι λύσεις δικτύου περιλαμβάνουν δίκτυα τηλεπικοινωνιών, LAN, δίκτυα επεξεργασίας δεδομένων, τερματισμούς συσκευών και διανομές εγκαταστάσεων. Τα SC{3}}Τα καλώδια ενημέρωσης κώδικα LC έχουν σχεδιαστεί για να παρέχουν γρήγορες λύσεις Ethernet σε εφαρμογές Gigabit και εφαρμογές ATM με λιγότερη κατανάλωση χώρου.
Προσδιορισμός
| Παράμετρος | Μονάδα | FC, SC, LC/ Θωρακισμένο καλώδιο εμπλάστρου ινών | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | ΜΜ | SM | ΜΜ | SM | ΜΜ | SM | |||||||
| Η/Υ | UPC | APC | Η/Υ | Η/Υ | UPC | Η/Υ | Η/Υ | UPC | Η/Υ | Η/Υ | APC | ||
| Απώλεια εισαγωγής (συνήθης) | dB | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,3 | Μικρότερο ή ίσο με 0,3 |
| Απώλεια επιστροφής | dB | Μεγαλύτερο ή ίσο με 45 | Μεγαλύτερο ή ίσο με 50 | Μεγαλύτερο ή ίσο με 60 | Μεγαλύτερο ή ίσο με 30 | Μεγαλύτερο ή ίσο με 45 | Μεγαλύτερο ή ίσο με 50 | Μεγαλύτερο ή ίσο με 30 | Μεγαλύτερο ή ίσο με 45 | Μεγαλύτερο ή ίσο με 50 | Μεγαλύτερο ή ίσο με 35 | Μεγαλύτερο ή ίσο με 55 | Μεγαλύτερο ή ίσο με 75 |
| Μήκος κύματος λειτουργίας | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Ανταλλάξιμη | dB | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | ||||||||
| Δόνηση | dB | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | Μικρότερο ή ίσο με 0,2 | ||||||||
| Θερμοκρασία λειτουργίας | βαθμός | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Θερμοκρασία αποθήκευσης | βαθμός | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Διάμετρος καλωδίου | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

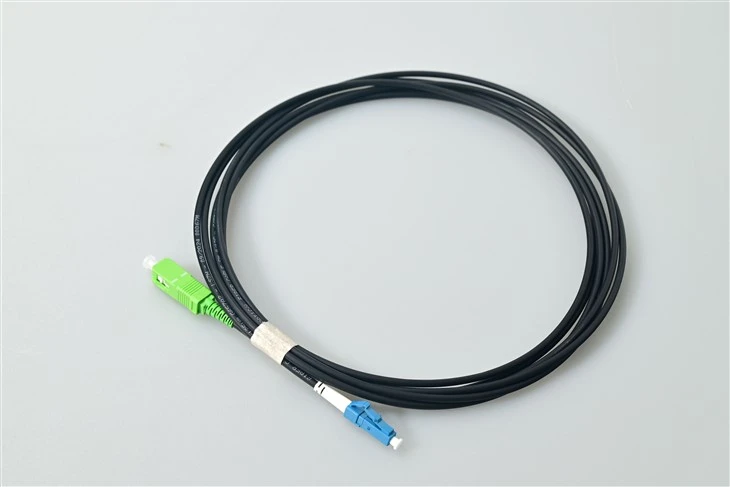

Καλώδιο εμπλάστρου οπτικών ινών SC/APC σε LC/UPC
APC-σε-UPC Hybrid Design
Το SC/APC 8 μοιρών γυαλίσματος γωνίας παρέχει μεγαλύτερη απώλεια επιστροφής ή ίση με 60 dB. Το γυάλισμα θόλου LC/UPC παρέχει μεγαλύτερη από ή ίση με 50 dB. Ένα καλώδιο συνδέει και τους δύο τύπους διεπαφής - το πράσινο σώμα προσδιορίζει το APC, το μπλε προσδιορίζει το UPC.
Small Form Factor, High-Σύνδεση LC υψηλής πυκνότητας
Ο δακτύλιος LC 1,25 mm έχει το μισό μέγεθος του SC 2,5 mm - διπλασιάζει την πυκνότητα θύρας σε πομποδέκτες SFP/SFP+/QSFP. Μάνταλο τύπου RJ-για γρήγορη λειτουργία βύσματος-και-τραβήγματος.

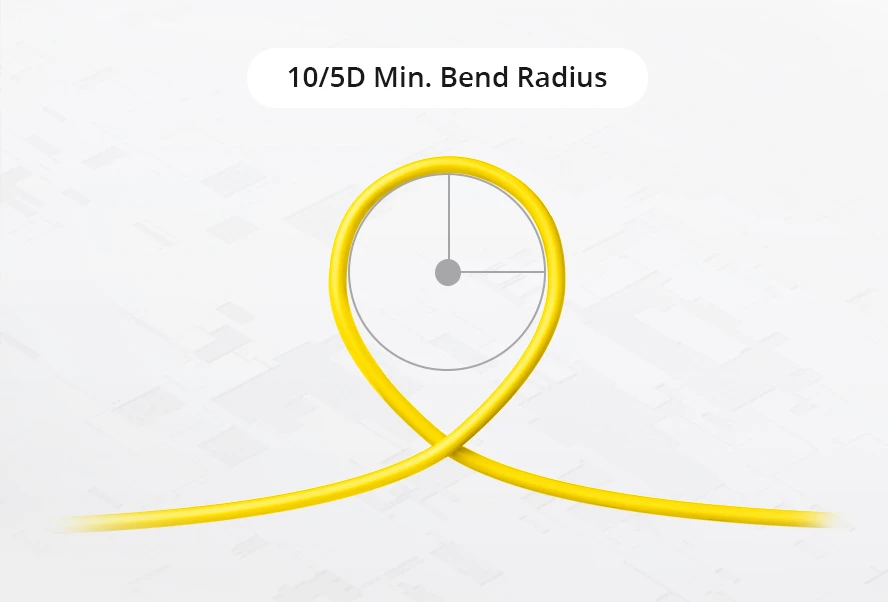

G.657.A1 Bend-Μη ευαίσθητη ίνα
Ελάχιστη ακτίνα κάμψης 10 mm για σφιχτή δρομολόγηση σε patch panel και κάτω από-καλωδίωση δαπέδου. Συμβατό με το G.652.D. Υποστηρίζει έως και 40 km στα 1550 nm.
Λύσεις Εφαρμογών
Τυπικά σενάρια ανάπτυξης για αυτό το ενημερωμένο καλώδιο ινών μονής λειτουργίας SC σε LC.
Δίκτυο πρόσβασης FTTH / GPON
Συνδέει τις θύρες SC/APC OLT με εξοπλισμό LC/UPC ONT στο ODF. ΟΔιαχωριστής PLCστη διαδρομή διανομής χρησιμοποιεί επίσης διεπαφές SC/APC.
Data Center Cross-Σύνδεση
Επιδιορθώνει τους πίνακες διανομής ινών SC/APC απευθείας σε πομποδέκτες LC/UPC SFP+ σε διακόπτες ToR. Υποστηρίζει 10GbE, 25GbE και 100GbE.

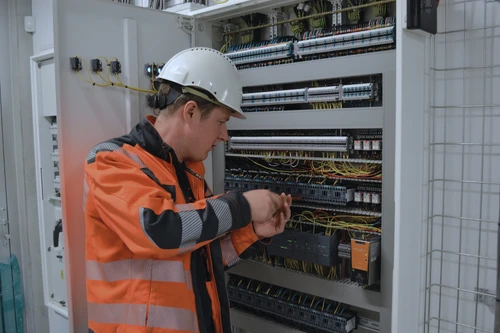

CATV / RF μέσω ινών
Το άκρο APC-προσώπου αποτρέπει την παραμόρφωση CSO/CTB στο αναλογικό βίντεο. Χρησιμοποιείται μεταξύ πομπών headend και οπτικών κόμβων σε δίκτυα HFC.

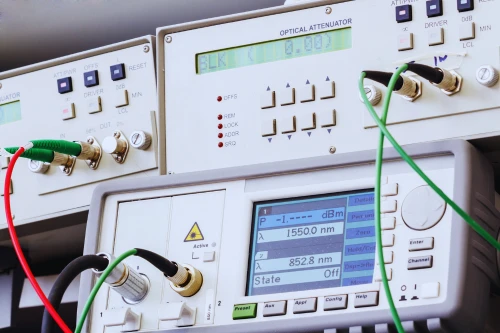

Δοκιμές & Μέτρηση Τηλεπικοινωνιών
Καλώδιο δοκιμής ποιότητας αναφοράς-για τη σύνδεση των δοκιμαστικών θυρών LC/UPC OTDR σε πλαίσια διανομής SC/APC στα κεντρικά γραφεία.
Μετανάστευση LAN για επιχειρήσεις
Γεφυρώνει την παλαιού τύπου δομημένη καλωδίωση SC-σε νέους διακόπτες και δρομολογητές που βασίζονται σε LC-χωρίς εκ νέου-τερματισμό.

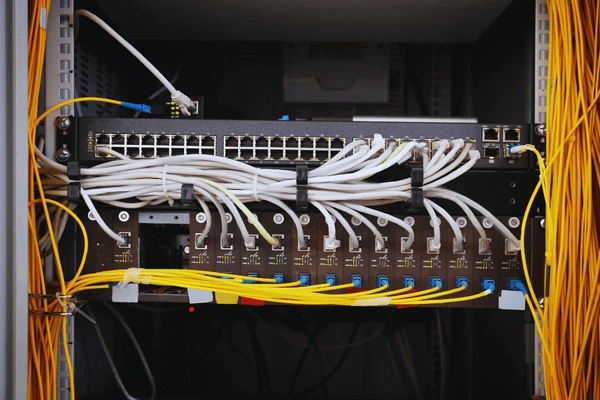

Συστήματα πολυπλεξίας WDM
Διασυνδέει τις θύρες SC/APC mux/demux με αναμεταδότες LC/UPC σε αναπτύξεις CWDM και DWDM.
Περιγραφή προϊόντων
Κάθε έμπλαστρο καλωδίου οπτικών ινών είναι 100% ελεγμένο για απώλεια εισαγωγής και απώλεια επιστροφής στα 1310/1550 nm. Οι κεραμικοί δακτύλιοι ζιρκονίας παρέχουν ανταλλάξιμα μικρότερη ή ίση με 0,2 dB μέσω μεγαλύτερης ή ίσης με 1.000 κύκλους ζευγαρώματος. Εγκατάσταση πιστοποιημένη κατά ISO 9001:2015. Telcordia GR-326, IEC 61300, RoHS, συμβατό με το REACH. Επιλογές μπουφάν OFNR και LSZH. Διάμετρος καλωδίου φ0,9 / φ2,0 / φ3,0 mm. Προσαρμοσμένα μήκη 0,3 m–100 m διαθέσιμα.
Περιγραφή προϊόντων
Ε: Ποια είναι η διαφορά μεταξύ APC και UPC σε ένα καλώδιο εμπλάστρου οπτικών ινών;
Α: Το APC έχει άκρο-με γωνία 8 μοιρών (Μεγαλύτερη ή ίση με απώλεια επιστροφής 60 dB), το UPC έχει όψη-με σχήμα θόλου- ( Μεγαλύτερη ή ίση με 50 dB). Τα συστήματα GPON και CATV απαιτούν APC στην πλευρά διανομής. Οι θύρες εξοπλισμού όπως οι πομποδέκτες SFP χρησιμοποιούν UPC. Πράσινο βύσμα=APC, μπλε=UPC.
Ε: Μπορώ να συνδέσω μια υποδοχή APC σε έναν προσαρμογέα UPC;
A: No. Mismatched polish creates an air gap causing >Απώλεια 3 dB και ζημιά στο φερμουάρ. Συνδυάζετε πάντα το APC με το APC, το UPC με το UPC. Η γωνιακή υποδοχή κλειδιού είναι ενεργοποιημένηΠροσαρμογείς SC/APCαποτρέπει το πιο τυχαίο σταυρό-ζευγάρωμα.
Ε: Ποιες ταχύτητες και αποστάσεις υποστηρίζονται;
Α: 100 Mbps έως 100 GbE. Έως 10 km στα 1310 nm, 40 km στα 1550 nm. Η πραγματική προσέγγιση εξαρτάται από τον οπτικό προϋπολογισμό του πομποδέκτη και τη συνολική απώλεια σύνδεσης.
Ε: Ποια είναι η διαφορά μεταξύ ενός patch cord και του aκοτσιδάκι από ίνες?
Α: Ένα καλώδιο patch έχει υποδοχές και στα δύο άκρα για χρήση-και-αναπαραγωγής. Μια πλεξίδα έχει έναν σύνδεσμο και ένα γυμνό άκρο ινών για τήξη τήξης στα καλώδια κορμού.
Ε: Μπορώ να παραγγείλω προσαρμοσμένα μήκη ή εκδόσεις διπλής όψης;
Α: Ναι. Προσαρμοσμένο 0,3 m–100 m, χρόνος παράδοσης 3–5 ημέρες. Διαθέσιμες εκδόσεις διπλής όψης, θωρακισμένες και LSZH. Φτιάχνουμε επίσηςSC/APC 12 πυρήνων σε LC/UPCγια υψηλότερες ανάγκες σε αριθμό φυτικών ινών.
