"Γιατί το δίκτυο της πανεπιστημιούπολης 10G εξακολουθεί να υστερεί όταν χρησιμοποίησα την καλύτερη οπτική ίνα απλής λειτουργίας;"

Αυτό ήταν το μήνυμα πανικού από έναν ενοποιητή συστημάτων τρεις μέρες πριν από ένα πανεπιστήμιοΠλήρης Οπτική Πανεπιστημιούποληπαράδοση. Στο εργαστήριο,Single Mode vs Multimodeμοιάζει με μια απλή σύγκριση φύλλων προδιαγραφών. Σε πραγματικό χώρο εργασίας; Διαφορετική ιστορία. Έχουμε δει έργα να εκτροχιάζονται επειδή κάποιος συνδύασε μια μπλε υποδοχή UPC με έναν πράσινο προσαρμογέα APC. Ή υποτίμησε τον προϋπολογισμό σύνδεσης ONT. Ή εξουδετέρωσε τον προϋπολογισμό σε πομποδέκτες μονής λειτουργίας για διαδρομές 100 μέτρων που θα μπορούσαν να είχαν χρησιμοποιήσει φθηνότερα οπτικά πολλαπλών λειτουργιών.

Με το FTTO να γίνεται το νέο πρότυπο, η επιλογή οπτικών ινών έχει προχωρήσει πολύ πέρα ​​από το "μονό τρόπο για μεγάλο χρονικό διάστημα, πολλαπλές λειτουργίες για συντομία". Εάν η προσέγγισή σας για την καλωδίωση έχει κολλήσει στην περιοχή του σχολικού βιβλίου-ειλικρινά, μπορεί να φυτεύετε νάρκες ξηράς για μελλοντικές αναβαθμίσεις.

Φανταστείτε αυτό: μια πανεπιστημιούπολη 50-κτηρίων που δεν θα χρειαστεί ούτε ένα καλώδιο αντικατάστασης για 20 χρόνια. Αυτή είναι η υπόσχεση ενός καλοσχεδιασμένουΟδηγός καλωδίωσης POLεκτέλεση. Αλλά το μονοπάτι εκεί; Γεμάτη παγίδες. LC ή SC/APC; Πλήρης μονή λειτουργία σε οριζόντιες εκτελέσεις ή διατήρηση πολλαπλών λειτουργιών για αποθήκευση σε οπτικές μονάδες; Μια λάθος προδιαγραφή σύνδεσης δεν καθυστερεί απλώς το χρονοδιάγραμμά σας. Πολλαπλασιάζει τους πονοκεφάλους συντήρησης για χρόνια.

Ας παραλείψουμε τους ορισμούς της φυσικής που έχετε δει εκατό φορές. Ο στόχος εδώ: να σας βοηθήσουμε να πάρετε αυτήν την απόφαση "να το πάρετε σωστά την πρώτη φορά".

Οι αριθμοί που έχουν πραγματικά σημασία

Έχετε δει το τυπικό γράφημα σύγκρισης. Διάμετρος πυρήνα, μήκος κύματος, απόσταση. Κατάλαβα. Αλλά αυτά τα γραφήματα δεν σας λένε την πραγματική ιστορία: η απόφαση single mode έναντι multimode έχει να κάνει με τα χρήματα. Όχι φυσική.

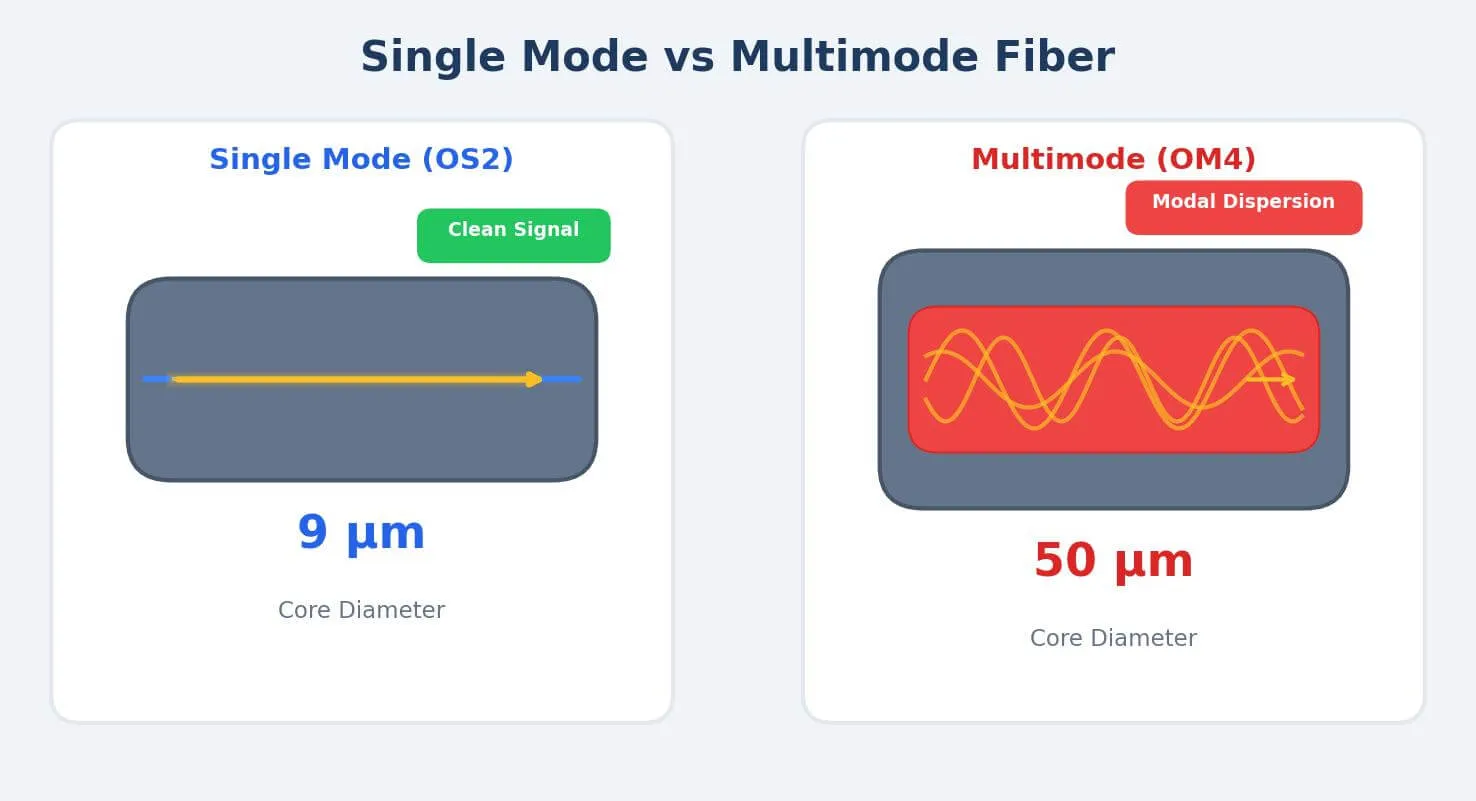

Σκεφτείτε το με αυτόν τον τρόπο. Το Single mode είναι ένα σπορ αυτοκίνητο-μια δέσμη φωτός κάτω από έναν πυρήνα τόσο λεπτό (9 μικρόμετρα) που μια ανθρώπινη τρίχα φαίνεται χοντρή σε σύγκριση. Καθαρό σήμα, ταξιδεύει 10, 20, 100 χιλιόμετρα χωρίς να χρειάζεται ώθηση. Το Multimode είναι το pickup truck. Ευρύτερος πυρήνας (50 μικρόμετρα{10}}ακόμα πιο λεπτός από τα μαλλιά, αλλά 6 φορές μεγαλύτερος), πολλαπλές δέσμες φωτός που αναπηδούν ταυτόχρονα. Πιο εύκολο στην εργασία, φθηνότερη σύνδεση. Αλλά αυτές οι αναπηδήσεις δοκοί αρχίζουν να παρεμβαίνουν μετά από μερικές εκατοντάδες μέτρα. Το σήμα λασπώνει.

Δείτε την παγίδα; Το καλώδιο μονής λειτουργίας είναι φθηνότερο. Αλλά οι πομποδέκτες κοστίζουν 3-5 φορές περισσότερο. Για μια πανεπιστημιούπολη 500{10}}λιμανιών, αυτή η διαφορά φτάνει τα 30.000-50.000 $ μόνο στην οπτική. Στα έργα μας για την περίοδο 2023-2024 σε όλη τη Νοτιοανατολική Ασία, έχουμε δει ομάδες προμηθειών να καίγονται από αυτή την ακριβή επιλογή υπολογισμού "για μελλοντική προστασία" σε σύντομες διαδρομές, και μετά να ανακατεύονται όταν το κόστος του πομποδέκτη πλήττει τον προϋπολογισμό.

Τώρα-Η αρχιτεκτονική POL αλλάζει τα πάντα.Πλήρης Οπτική Πανεπιστημιούποληαναπτύξεις χρησιμοποιώντας POLαπαιτώμονή λειτουργία. Δεν υπάρχει επιλογή. Η τεχνολογία χρησιμοποιεί GPON μήκους κύματος-πολυπλέξη διαίρεσης-δύο μηκών κύματος που ταξιδεύουν αντίθετες κατευθύνσεις σε ένα σκέλος ίνας. Λειτουργεί μόνο με την καθαρή μετάδοση μιας λειτουργίας.

Επομένως, εάν φτιάχνετε POL, παραλείψτε τη συζήτηση πολλαπλών λειτουργιών. Αλλά το παραδοσιακό Ethernet; Εκεί είναι πουΕπιλογή ινών για οπτικό LANγίνεται περίπλοκο.

Γιατί το SC/APC κυριαρχεί στο POL (και τι συμβαίνει όταν αναμειγνύετε χρώματα)

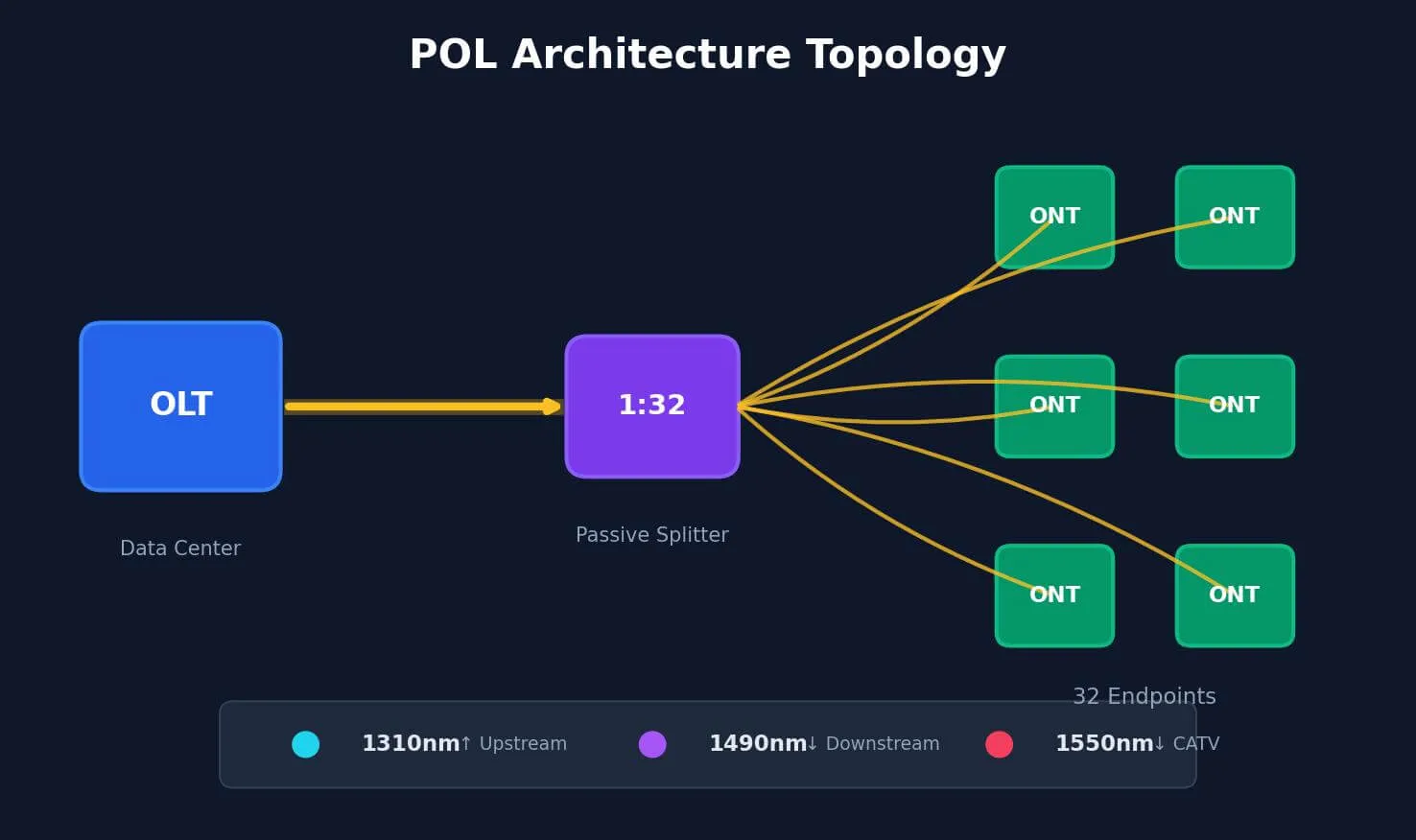

Τα παραδοσιακά δίκτυα πανεπιστημιουπόλεων μοιάζουν με δέντρο. Διακόπτης πυρήνα στη ρίζα, διακόπτες διανομής σε κλάδους, διακόπτες πρόσβασης σε κάθε όροφο. Πολύς εξοπλισμός, πολλή δύναμη, πολλά πράγματα που σπάνε.

Η ΠΟΛ το ισοπεδώνει. Ένα κεντρικό OLT συνδέεται μέσω παθητικών διαχωριστών σε ONT σε κάθε γραφείο ή δωμάτιο. Χωρίς ενδιάμεσους διακόπτες. Δεν υπάρχουν ντουλάπες IDF σε κάθε όροφο. Μόνο ίνες, διαχωριστές, τελικά σημεία.

[Κέντρο δεδομένων] → OLT → Single Fiber → 1:32 Splitter → 32 ONT

Κατάντη: 1490nm|Ανοδικά: 1310nm|Και τα δύο σε ΕΝΑ κλώνο ινών

Τα splitters είναι εντελώς παθητικά. Χωρίς ρεύμα, χωρίς ηλεκτρονικά, τίποτα να αποτύχει. Το φως από το OLT χτυπά έναν διαχωριστή 1:32 και διαιρείται σε 32 θέσεις. Όπως ένας εύκαμπτος σωλήνας κήπου με έναν καταιονιστή 32--εκτός από το ότι διαχωρίζετε το φως λέιζερ και όχι την πίεση του νερού.

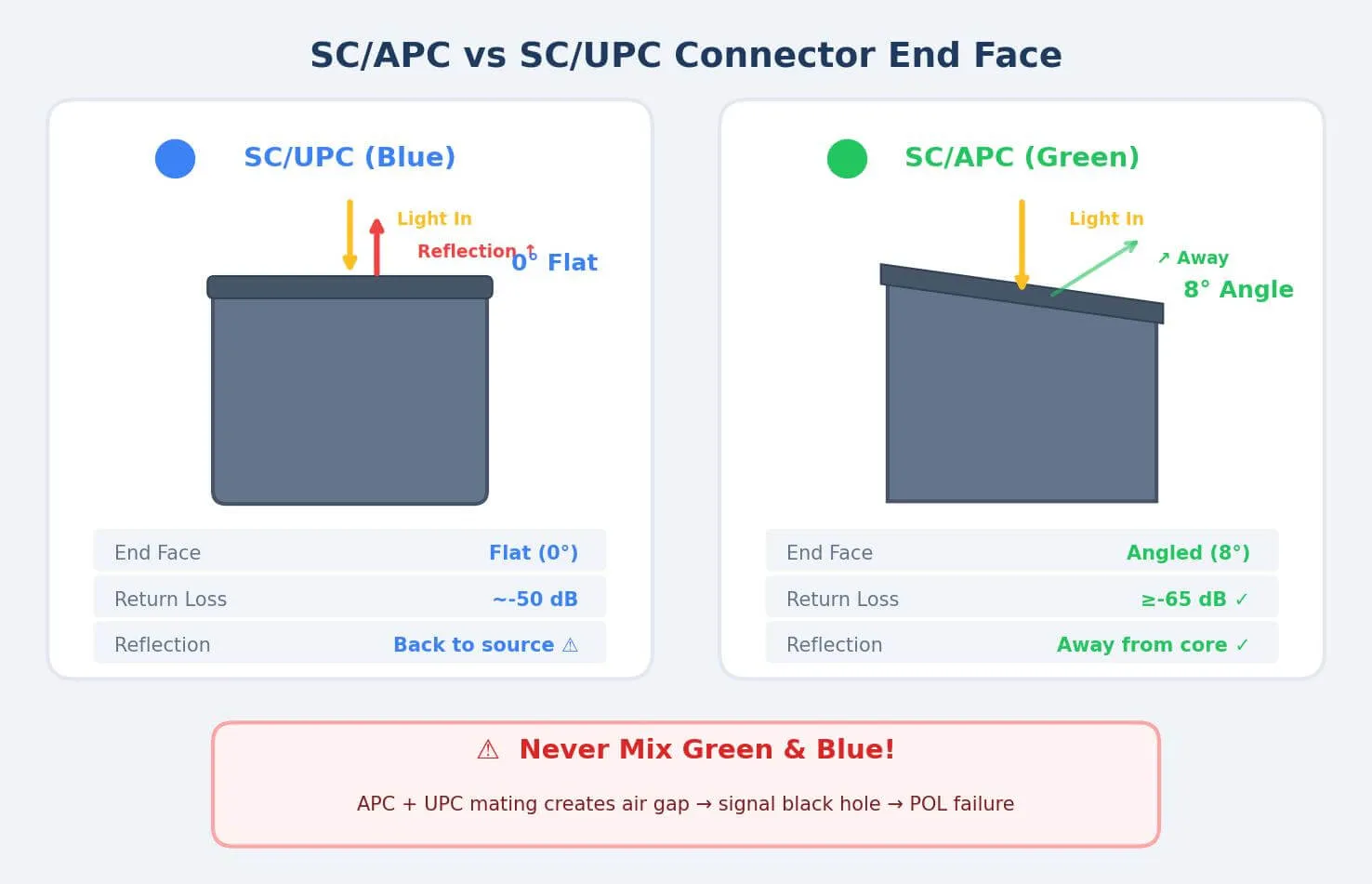

Η κρίσιμη λεπτομέρεια που παραλείπουν οι περισσότεροι οδηγοί: Το POL χρησιμοποιεί υποδοχές SC/APC σχεδόν παγκοσμίως. Το "APC" σημαίνει γωνιακός σωλήνας φυσικής επαφής-γυαλισμένος στις 8 μοίρες αντί για επίπεδο. Όταν το φως προσπίπτει σε μια επίπεδη επιφάνεια (UPC), κάποιο μέρος αναπηδά κατευθείαν πίσω προς την πηγή. Στην αμφίδρομη POL, αυτές οι αντανακλάσεις δημιουργούν θόρυβο. Πάνω από δεκάδες σημεία σύνδεσης, συσσωρεύεται θόρυβος.

Η υπό γωνία όψη APC αναπηδά τις αντανακλάσεις μακριά από τον πυρήνα. Η απώλεια επιστροφής πέφτει από ~-50 dB (UPC) σε -65 ​​dB ή καλύτερα (APC). Περίπου 30 φορές λιγότερο ανακλώμενο φως που το κάνει πίσω. Με όρους ΠΟΛ; Διαφορά μεταξύ καθαρού και υποβαθμισμένου σήματος.

Το Συμβούλιο Εκπαίδευσης Οπτικών Ινών TIA το θέτει απλά: Το SC/APC είναι στάνταρ για παθητικά οπτικά δίκτυα επειδή τα χαρακτηριστικά απώλειας επιστροφής έχουν σημασία στα αμφίδρομα συστήματα. Μην το-μαντέψετε αυτό-μεταβείτε στο SC/APC.

Τι συμβαίνει όταν ανακατεύετε πράσινο και μπλε:

Το είδαμε αυτό σε ένα έργο έξυπνου ξενοδοχείου GPON πέρυσι. Ο ανάδοχος χρησιμοποίησε το SC/APC (πράσινο) στις εξόδους διαχωριστή ορόφου-σωστά-. Στη συνέχεια, όμως, έδωσε στα δωμάτια SC/UPC (μπλε) καλώδια patch για τις συνδέσεις ONT. Φυσικά, συνδέεται. Ηλεκτρικά; Καταστροφή.

Το γωνιακό πρόσωπο που συναντά ένα επίπεδο πρόσωπο δημιουργεί ένα μικροσκοπικό διάκενο αέρα. Η περιοχή επαφής συρρικνώνεται σχεδόν καθόλου. Η απώλεια επιστροφών πέφτει κατακόρυφα. Η ανακλώμενη οπτική ισχύς πυροδότησε συναγερμούς υψηλών-ανακλάσεων στο OLT. Χειρότερα-όταν το σήμα CATV 1550nm έφθασε σε υψηλότερη ισχύ, οι αντανακλάσεις του διακένου αέρα προκάλεσαν την επανειλημμένη πτώση των ONT στα ακραία δωμάτια εκτός σύνδεσης. Οι επισκέπτες παραπονέθηκαν. Η διοίκηση πανικοβλήθηκε. Η επιδιόρθωση απαιτούσε εκ νέου{10}τράβηγμα καλωδίων επιδιόρθωσης για 200+ δωμάτια.

Σε ένα πλήρως-οπτικό δίκτυο, το πράσινο-σε-μπλε δεν είναι "λίγο πιο αργό". Είναι μια μαύρη τρύπα σήματος. Αυτή η αύξηση της απώλειας εισαγωγής κατά 1dB φαίνεται μικρή-αλλά σε έναν διαχωρισμένο σύνδεσμο 1:64, είναι το άχυρο που σπάει το σύστημα.

Πραγματικές Αποφάσεις Ανάπτυξης

Η ραχοκοκαλιά από το κέντρο δεδομένων στον πρώτο διαχωριστή.Αυτός είναι ο αυτοκινητόδρομός σας. Όλα ρέουν μέσα από αυτό. POL σημαίνει single mode OS2 με SC/APC-χωρίς συζήτηση. Αλλά βαθμός καλωδίου, προ-τερματισμός έναντι πεδίου-τερματισμένος, αριθμός εφεδρικών ινών; Αποφάσεις ακόμα να ληφθούν.

Για διαδρομές κάτω των 2 χιλιομέτρων (οι περισσότερες ραχοκοκαλιές της πανεπιστημιούπολης), το τυπικό OS2 χειρίζεται την εργασία. Πριμοδότηση χαμηλής-απώλειας ινών; Υπερβολές, εκτός εάν πιέζετε εξαιρετικά μακριές αλυσίδες διαχωριστή ή σχεδιάζετε αναβαθμίσεις 25G-PON. Η απώλεια εισαγωγής ανά σύνδεσμο θα πρέπει να παραμείνει κάτω από 0,3 dB-καθορίστε αυτό στο RFQ σας, απαιτούνται αναφορές δοκιμών.

Τα προ{0}}τερματισμένα καλώδια κορμού κοστίζουν περισσότερο, αλλά εξοικονομούν χρόνο εγκατάστασης. Για νοσοκομεία ή πανεπιστήμια όπου η ελαχιστοποίηση της διαταραχής έχει σημασία; Αξίζει τον κόπο. Νέα κατασκευή με ελεύθερο χρόνο; Ο τερματισμός πεδίου λειτουργεί καλά. Για τερματισμό υψηλής-πυκνότητας στο OLT,συνδετήρες οπτικών ινώνσχεδιασμένες για εφαρμογές rack-μονταρίσματος διευκολύνουν την αναγνώριση και την πρόσβαση στη θύρα κατά τη συντήρηση.

Καλώδια διανομής από διαχωριστές σε ΟΝΤ.

Εδώ είναι πουΥποδοχές ινών FTTOγίνετε ενδιαφέρον. Ούτε ένα καλώδιο-32 καλώδια από κάθε διαχωριστή σε 32 θέσεις. Πολλαπλασιασμός με πλήθος διαχωριστή. Η πανεπιστημιούπολη μεσαίου μεγέθους μπορεί να έχει 50+ διαχωριστές που εξυπηρετούν 1,500+ τελικά σημεία. Πολλοί σύνδεσμοι.

Το SC/APC παραμένει προεπιλεγμένο. Αλλά πρώτα ελέγξτε τις προδιαγραφές ONT-ορισμένα νεότερα μοντέλα χρησιμοποιούν θύρες LC/APC. Εάν ναι, μπορείτε να εκτελέσετε καλώδια με τερματισμό LC σε όλο το μήκος (καθαριστικό) ή να χρησιμοποιήσετε υβριδικούς προσαρμογείς SC-LC στο διαχωριστή (προσθέτει σημεία σύνδεσης). Συνιστούμε γενικά την πρώτη επιλογή. Κάθε προσαρμογέας είναι ένα πιθανό σημείο αστοχίας.

Γιατί η ποιότητα του συνδέσμου έχει σημασία σε κλίμακα:

Μια διαφορά 0,1 dB ανά υποδοχή ακούγεται ασήμαντη. Πολλαπλασιάστε σε εκατοντάδες συνδέσεις-δεν είναι. Η τυπική αρχιτεκτονική POL 1:32 έχει συνολικό προϋπολογισμό απώλειας ~28 dB. Ο διαχωριστής τρώει 15-17 dB. Η εξασθένηση του καλωδίου διαρκεί μερικά ακόμη. Αυτό αφήνει ίσως 8-10 dB για όλες τις απώλειες σύνδεσης. Οι φτηνοί σύνδεσμοι σας ωθούν να ξεπεράσετε τον προϋπολογισμό σας σε μεγαλύτερες διαδρομές.

Παραδοσιακός κορμός Ethernet (όταν δεν κάνετε POL).Δεν είναι όλοι έτοιμοι για ΠΟΛ. Ανακαίνιση υπάρχουσας υποδομής; Περιορισμοί προϋπολογισμού; Το παραδοσιακό μεταγωγή Ethernet εξακολουθεί να λειτουργεί. Διαφορετικές αποφάσεις ινών όμως.

Κάτω από 300 μέτρα-δάπεδο-στο-δάπεδο, γειτονικά κτίρια-Οι πολυλειτουργικές λειτουργίες OM4 με διπλή όψη LC είναι οικονομικός. Η εξοικονόμηση πομποδέκτη (μονάδες SR έναντι LR) αυξάνεται κατά τη σύνδεση δεκάδων διακοπτών. Ο λογισμός αναστρέφεται στα 300+ μέτρα. Το Multimode παλεύει, ειδικά σε υψηλότερες ταχύτητες.Χρήση απλής λειτουργίας στο Δίκτυο Πανεπιστημιούποληςοι σύνδεσμοι μεταξύ-κτιρίων παρέχουν απεριόριστο εύρος ζώνης. Εγκαταστήστε μία φορά, υποστηρίξτε 10G, 100G, 400G-ό,τι ακολουθεί.

Το LC/UPC (όχι το APC) λειτουργεί καλά για σημείο-σε-σημείο Ethernet. Χωρίς αμφίδρομο WDM, επομένως δεν απαιτείται πρόσθετο κόστος APC και φροντίδα χειρισμού.

Συνδέσεις επιφάνειας εργασίας και η λύση περιβλήματος ζώνης

FTTO σημαίνει ότι η ίνα φτάνει στο γραφείο. Διαφορετικό περιβάλλον από ένα κέντρο δεδομένων. Τα καλώδια χτυπιούνται. Οι καρέκλες κυλούν από πάνω τους. Το προσωπικό καθαριότητας χτυπάει τα πράγματα. ΟΟδηγός επιλογής σύνδεσης ινώνγια επιτραπέζιους υπολογιστές δίνει προτεραιότητα στην ανθεκτικότητα.

Το Bend{0}}insensitive fiber (BIF) δεν είναι διαπραγματεύσιμο-. Η τυπική ίνα χάνει σήμα σε στενές στροφές. Οι λαβές BIF ακτίνες κάμψης είναι 7,5 mm-πιο σφιχτές από το ροζ δάχτυλό σας. Προ-κόψτε τα κορδόνια μπαλωμάτων (2m, 3m, 5m) εξοικονομείτε χρόνο έναντι τερματισμού πεδίου σε κάθε γραφείο. Ελάχιστη διαφορά κόστους, αποφεύγεται η μεταβλητότητα από άβολες θέσεις εγκατάστασης.

Η πρόκληση του ανοιχτού γραφείου:

Σε ένα έργο για μια μεγάλη εταιρεία διαδικτύου-εντελώς ανοιχτή διάταξη γραφείου-ο σχεδιαστής αρνήθηκε να τοποθετήσει τυχόν ορατούς δίσκους καλωδίων στις στήλες υποστήριξης. Η απευθείας δρομολόγηση από τη ραχοκοκαλιά σε κάθε γραφείο σήμαινε ίνα παντού. Εφιάλτης για διατήρηση.

Η λύση μας: Περιβλήματα Zone στην οροφή ή κάτω από το υπερυψωμένο δάπεδο. Εκτελέστε πολλαπλές-ίνες MPO κορμούς από τη ραχοκοκαλιά σε κάθε πλαίσιο ζώνης. Μέσα στο κουτί, ανοίξτε τα καλώδια ενημέρωσης κώδικα LC Uniboot που εξυπηρετούν 6-8 κοντινούς σταθμούς εργασίας.

Η ανταμοιβή; Όταν οι σταθμοί εργασίας μετακινούνται (και κάνουν πάντα), δεν αγγίζετε την ίνα της ραχοκοκαλιάς στην οροφή. Απλώς αλλάξτε το καλώδιο μπαλώματος μήκους 3 μέτρων στο κουτί ζώνης. Εκτίμηση του πελάτη μας: μείωση 70% στο κόστος εργασίας των MAC (μετακινήσεις/προσθήκες/αλλαγές). Πάνω από 3 χρόνια αναδιοργανώσεων γραφείου, αθροιστικά.

Κρίσιμες λεπτομέρειες: σε κουτιά στενής ζώνης, οι σύνδεσμοι LC Uniboot ή Push-Pull Tab είναι υποχρεωτικοί. Όταν είναι συνδεδεμένα 12 καλώδια patch, οι τυπικές υποδοχές LC δεν αφήνουν αρκετό χώρο στα δάχτυλα για να αφαιρέσετε οτιδήποτε. Αυτό το μάθαμε με τον δύσκολο τρόπο σε ένα έργο εκ των υστέρων-όπου έπρεπε να αποσυνδέσουμε το μισό κουτί μόνο για πρόσβαση σε ένα καλώδιο.

Το ζήτημα των χρημάτων

Όλοι ρωτούν για το κόστος. Η απάντηση εξαρτάται από το χρονοδιάγραμμά σας. Το POL κοστίζει περισσότερο εκ των προτέρων (τα OLT και τα ONT δεν είναι φθηνά) αλλά εξοικονομεί δραματικά σε οτιδήποτε άλλο-ειδικά για 10 χρόνια.

Σκληρή ανάλυση για 500 τελικά σημεία. Αυτές είναι εκτιμήσεις του κλάδου, όχι εγγυημένες τιμές-τα χιλιόμετρα σας διαφέρουν ανά προμηθευτή, περιοχή, ιδιαιτερότητες.

Όπου η POL εξοικονομεί περισσότερο: χώρο δαπέδου και ισχύ. Τα παραδοσιακά δίκτυα χρειάζονται ντουλάπες IDF σε κάθε όροφο-διακόπτες, UPS, κλιματισμό. Το POL αντικαθιστά όλα αυτά με παθητικούς διαχωριστές που δεν χρειάζονται ρεύμα, χωρίς ψύξη, που τοποθετούνται σε τοίχο-το μέγεθος ενός σχολικού βιβλίου. Τα έγγραφα FTTO της Huawei υποστηρίζουν 50-70% μείωση ισχύος-αυτό είναι ένα νούμερο μάρκετινγκ, πάρτε το με σκεπτικισμό - αλλά η κατεύθυνση είναι πραγματική. Λιγότερες ενεργές συσκευές σημαίνει λιγότερη ηλεκτρική ενέργεια και λιγότερη θερμότητα για αφαίρεση.

Το Dirt Is Your Enemy (Το μάθημα των 500 $)

Κάτι που τα φυλλάδια πωλήσεων δεν τονίζουν: η μόλυνση είναι η κύρια αιτία αστοχιών του δικτύου οπτικών ινών. Όχι βλάβη εξοπλισμού. Όχι ζημιά στο καλώδιο. Βρωμιά.

Η ίνα απλής λειτουργίας έχει πυρήνα 9-μικρομέτρων. Μια προδιαγραφή σκόνης αόρατη στα μάτια σας εμποδίζει το 10%+ της μετάδοσης φωτός. Το λάδι δακτυλικών αποτυπωμάτων δημιουργεί αρκετή απώλεια για να πέσει μια σύνδεση. Σε συστήματα POL με περιορισμένους προϋπολογισμούς σύνδεσης, η μόλυνση σε μερικά σημεία καταλήγει σε ζητήματα σε όλο το δίκτυο.

Τα 500 δολάρια που μετατράπηκαν σε 5.000 δολάρια:

Έργο πανεπιστημιούπολης Νοτιοανατολικής Ασίας. Ο πελάτης έκοψε περίπου $500 σε επαγγελματικά κιτ καθαρισμού από τον προϋπολογισμό. "Απλώς χρησιμοποιήστε καπάκια σκόνης και να είστε προσεκτικοί." Επιτρέπεται η εγκατάσταση των εργαζομένων χωρίς τον κατάλληλο εξοπλισμό επιθεώρησης.

Μία εβδομάδα μετά την παράδοση, περίπου το 15% των συνδέσμων παρουσίασαν ανεξήγητη απώλεια πακέτων. Η ομάδα μηχανικών έπρεπε να επιστρέψει με εξοπλισμό OTDR, να τραβήξει τους συνδετήρες έναν προς έναν, να επιθεωρήσει κάθε ακραία όψη. Διαπίστωση: τα περισσότερα μολυσμένα φερμουάρ είχαν γρατσουνιστεί από σωματίδια σκόνης κατά την εγκατάσταση. Μη αναστρέψιμη βλάβη.

Τελικός λογαριασμός: Αντικατάσταση ~100 καλωδίων μπαλωμάτων (υλικά 2.000 $), τρεις ημέρες εργασίας για δύο τεχνικούς (3 $,000+), συν τη ζημιά στη φήμη μιας αποτυχημένης παράδοσης. Η «εξοικονόμηση» των 500 δολαρίων τους κόστισε 10 φορές.

Μια ακραία όψη σύνδεσης ινών είναι πιο εύθραυστη από ένα βολβό του ματιού. Κάτω από μεγέθυνση 400x, ένα σωματίδιο σκόνης μοιάζει με κρατήρα στο φεγγάρι. Εάν δεν αγοράζετε εργαλεία καθαρισμού, ο προϋπολογισμός είναι τριπλάσιος για επισκευές.

Η επιθεώρηση πριν το ζευγάρωμα είναι υποχρεωτική. Ένα μικροσκόπιο ινών 400x κοστίζει μερικές εκατοντάδες δολάρια και αποτρέπει χιλιάδες στην αντιμετώπιση προβλημάτων. Κάθε σύνδεσμος ελέγχεται πριν συνδεθεί-κατά την εγκατάσταση και οποιαδήποτε συντήρηση. Πρωτόκολλο καθαρισμού: στεγνό σκουπίστε πρώτα (χωρίς χνούδια-), υγρό καθάρισμα με 99%+ ισοπροπυλική αλκοόλη εάν χρειάζεται, στεγνώστε ξανά,-επανεπιθεώρηση. Διαρκεί 30 δευτερόλεπτα. Η παράλειψη διαρκεί ώρες για να γίνει διάγνωση αργότερα.

Σχεδιασμός για το τι θα ακολουθήσει

Το Campus Fiber διαρκεί 15-25 χρόνια. Το καλώδιο που εγκαθιστάτε σήμερα θα εξακολουθεί να υπάρχει όταν οι τεχνολογίες που δεν έχουμε εφεύρει γίνουν τυπικές.

Καλά νέα για το POL: το φυσικό επίπεδο υποστηρίζει ολόκληρο τον οδικό χάρτη. Το τρέχον GPON τρέχει 2,5 Gbps κατάντη. 10G-PON (XGS-PON) που είναι ήδη διαθέσιμο. 25G-PON σε δοκιμές. 50G-PON στην ανάπτυξη προτύπων. Όλα χρησιμοποιούν τις ίδιες ίνες και τις ίδιες συνδέσεις{10}}μόνο αλλάζει εξοπλισμός OLT και ONT.

Η OFS Optics σημειώνει ότι ενώ η λειτουργία πολλαπλών λειτουργιών χειρίζεται επαρκώς τις περισσότερες εταιρικές αποστάσεις, τα πλεονεκτήματα του εύρους ζώνης της απλής λειτουργίας γίνονται πιο έντονα καθώς αυξάνονται οι ρυθμοί δεδομένων. Αναγνωρίζουν την τάση προς την απλή λειτουργία καθώς τα ασφάλιστρα πομποδέκτη περιορίζονται.

A Πλήρης Οπτική Πανεπιστημιούποληχτισμένο σε απλή λειτουργία χειρίζεται Wi-Backhaul Wi-Fi 7 (πολλά-gigabit ανά AP), παρακολούθηση βίντεο 8K, πυκνότητες IoT που δεν μπορούμε να προβλέψουμε-χωρίς να αγγίξουμε την καλωδίωση. Αυτή είναι η αξία της απόκτησης υποδομών την πρώτη φορά.

Τι να βάλετε στο RFQ σας

Κατά την προμήθεια συνδέσμων για αΟδηγός καλωδίωσης POL-συμβατή ανάπτυξη, καθορίστε αυτά τα ελάχιστα:

Απώλεια εισαγωγής: Λιγότερο ή ίσο με 0,25 dB τυπικό, Λιγότερο ή ίσο με 0,35 dB μέγιστο

Απώλεια επιστροφής (APC): Μεγαλύτερη ή ίση με 65 dB

Δίσκος: Κεραμικό ζιργκόν

Κύκλοι ζευγαρώματος: Μεγαλύτερο ή ίσο με 500 με αλλαγή μικρότερη ή ίση με 0,2 dB

Τεκμηρίωση: Μεμονωμένα αποτελέσματα δοκιμών ή πιστοποιητικά παρτίδας

Για την αποστολή-κρίσιμες αναπτύξεις, οι προμηθευτές με-εσωτερική κατασκευή (όχι εμπορικές εταιρείες που προμηθεύονται πολλά εργοστάσια) παρέχουν πιο σταθερή ποιότητα.Evolux Fiberπροσφέρει εργοστασιακά-απευθείας προϊόντα με τεκμηρίωση δοκιμών που απαιτούν τα εταιρικά έργα POL.

Ανταλλακτικές αναλογίες που αξίζει τον προϋπολογισμό: 5-10% για προ-τερματισμένες συναρμολογήσεις, 15-20% για υποδοχές εγκατάστασης στο πεδίο (λογαριασμοί για αποτυχίες τερματισμού), 10-15% για καλώδια ενημέρωσης κώδικα για το χειρισμό MAC πρώτου έτους.

Γρήγορη αναφορά

Η στροφή προςΠλήρης Οπτική ΠανεπιστημιούποληΗ αρχιτεκτονική επιταχύνεται καθώς οι επιχειρήσεις ανακαλύπτουν λειτουργική εξοικονόμηση ενέργειας και εξοικονόμηση ενέργειας. Είτε αναπτύσσετε το POL για ένα νέο κτίριο είτε αναβαθμίζετε την παραδοσιακή υποδομή, οι αποφάσεις σύνδεσης που λαμβάνετε κατά την εγκατάσταση καθορίζουν την αξιοπιστία για την επόμενη ή δύο δεκαετίες. Αποκτήστε τα σωστά την πρώτη φορά.

Παραπομπές:

1. TIA Fiber Optic Training Council (tiafotc.org) - Παθητικά οπτικά δίκτυα LAN

2. OFS Optics (ofsoptics.com) - Μονή λειτουργία έναντι επιλογής ινών πολλαπλών λειτουργιών

3. Huawei Enterprise (e.huawei.com) - Τεκμηρίωση λύσης FTTO

4. Κοινότητα FS.com - Συζητήσεις επιστροφής απώλειας σε εφαρμογές PON
