Η απόφαση σε ένα λεπτό
Για τα περισσότερα τυπικά ODF, κουτιά τερματισμού και χαμηλού{0}}έως{1}}μέτριου-αριθμού μονής-συναρμολόγησης ινών, το250um vs 900um fiber pigtailη απόφαση πρέπει να ξεκινά με 900μm. Είναι πιο εύκολο να το χειριστείτε γύρω από τον σύνδεσμο και την περιοχή δρομολόγησης. Όταν η πυκνότητα συναρμογής-κασέτας, η διάταξη μάζας-σύντηξης ή ο περιορισμένος χώρος δρομολόγησης γίνονται ο περιοριστικός παράγοντας, τα 250 μm είναι συνήθως το καλύτερο σημείο εκκίνησης.
Η διάμετρος του buffer είναι επιλογή μηχανικής κατασκευής, όχι οπτικός βαθμός. Μια πλεξούδα ίνας 900 μm δεν προκαλεί εγγενώς χαμηλότερη απώλεια ματίσματος από μια πλεξούδα 250 μm και μια ίνα 250 μm δεν είναι οπτικά κατώτερη επειδή είναι πιο λεπτή.
Αυτό αλλάζει το ζήτημα της μηχανικής. Αντί να ρωτάτε ποια διάμετρος έχει καλύτερη απόδοση, ρωτήστε ποια παρουσίαση ινών ταιριάζει στο δίσκο, τη ροή εργασίας χειρισμού, τη μέθοδο ματίσματος και τη μηχανική προστασία που είναι διαθέσιμη στην εγκατάσταση.

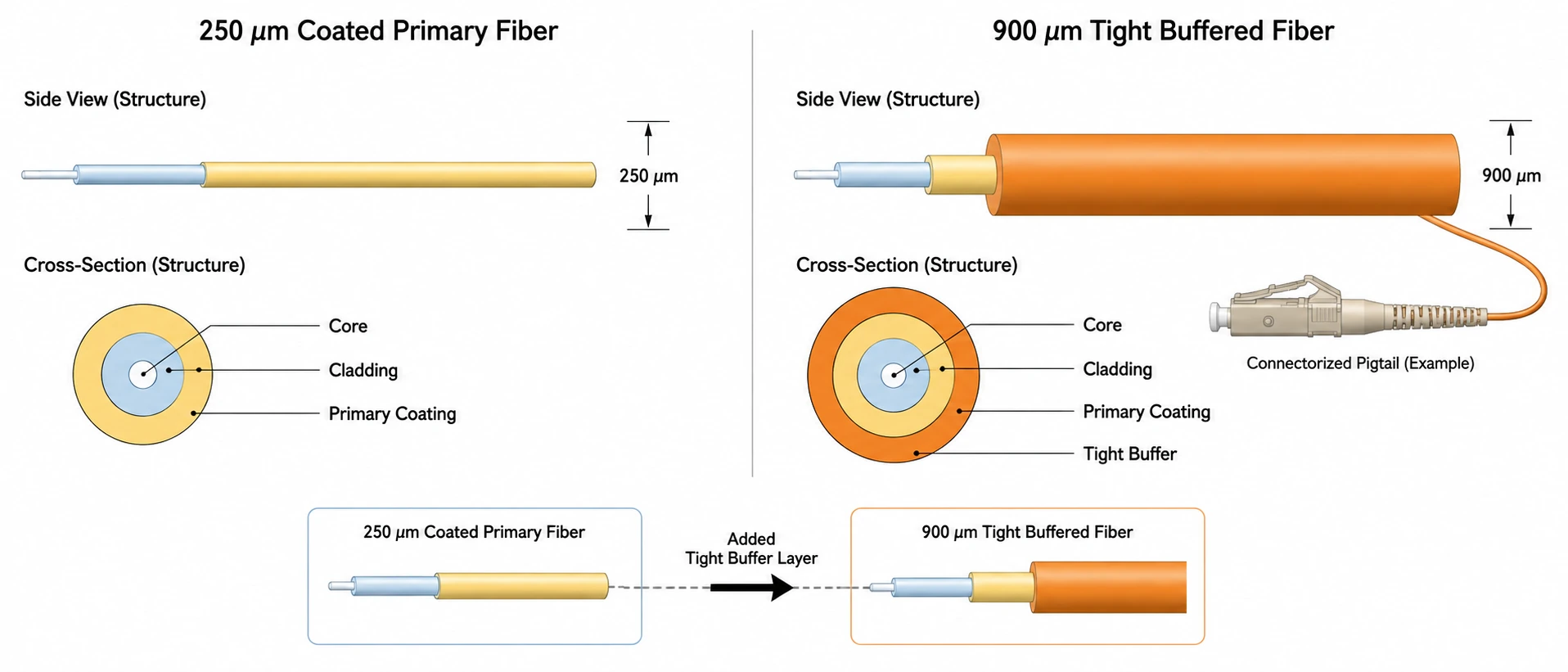

Τι μετράνε πραγματικά τα 250µm και τα 900µm
Μια τυπική τηλεπικοινωνιακή οπτική ίνα μιας-λειτουργίας μπορεί να απλοποιηθεί ως εξής:
~9μm πυρήνας → 125μm επένδυση → ~250μm κύρια επίστρωση → προαιρετικό ~900μm buffer
Η διάσταση των 250 μm αναφέρεται συνήθως στην επικαλυμμένη οπτική ίνα. Μια κατασκευή 900μm προσθέτει ένα άλλο προστατευτικό στρώμα γύρω από αυτήν την επικαλυμμένη ίνα. Η υποκείμενη οπτική ίνα μπορεί να εξακολουθεί να είναι ο ίδιος τύπος ίνας.
Αυτός είναι ο λόγος για τον οποίο η κοινή φράση αναζήτησηςΧαλαρός σωλήνας 250um έναντι σφιχτού buffer 900umχρειάζεται προσόντα. Μια επικαλυμμένη ίνα 250 μm βρίσκεται συχνά μέσα σε χαλαρά καλώδια σωλήνων, ενώ η σφιχτή ίνα 900 μm-ενδιάμεσης μνήμης είναι συνηθισμένη σε συγκροτήματα τερματισμού εσωτερικού χώρου. Η διάμετρος από μόνη της, ωστόσο, δεν καθορίζει την πλήρη κατασκευή του καλωδίου.
Κατασκευή Pigtail 250μm έναντι 900μm με μια ματιά
| Μηχανικός παράγοντας | 250μm κοτσιδάκι από ίνες | 900μm κοτσιδάκι ινών |
|---|---|---|
| Οπτικό γυαλί | Μπορεί να χρησιμοποιήσει τον ίδιο τύπο ινών SM/MM | Μπορεί να χρησιμοποιήσει τον ίδιο τύπο ινών SM/MM |
| Διάμετρος επένδυσης | Τυπικά 125 μm | Τυπικά 125 μm |
| Εξωτερική παρουσίαση | Πρωτογενής επικαλυμμένη ίνα | Πρόσθετο ρυθμιστικό διάλυμα γύρω από την επικαλυμμένη ίνα |
| Χειριζόμενος | Πιο λεπτεπίλεπτο | Πιο εύκολο να χειριστείτε μεμονωμένα |
| Μηχανική προστασία | Βασίζεται περισσότερο στο δίσκο/περίβλημα | Καλύτερη προστασία κατά τη δρομολόγηση και την προετοιμασία |
| Πυκνότητα δίσκου | Πιο ψηλά | Χαμηλότερος |
| Απογύμνωση ροής εργασιών | Λιγότερο υλικό για αφαίρεση | Εξαρτάται σε μεγάλο βαθμό από την κατασκευή του buffer |
| Κασέτα-με υψηλό αριθμό ινών | Συχνά συμφέρουσα | Μπορεί να καταναλώσει περιττό όγκο δρομολόγησης |
| Ροή εργασίας μαζικής σύντηξης/κορδέλας | Καλύτερη ευθυγράμμιση με πολλές πυκνές αρχιτεκτονικές | Συνήθως λιγότερο ελκυστικό |
| Τυπικός τερματισμός ODF | Μπορεί να χρησιμοποιηθεί, αλλά η προστασία πρέπει να είναι σχεδιασμένη | Συνήθως η πρακτική προεπιλογή |
Η ακατέργαστη γεωμετρική διαφορά είναι μεγαλύτερη από ό,τι υποδηλώνουν αρχικά οι διάμετροι. Εάν συγκρίνονται δύο κυκλικές κατασκευές μόνο κατά διάμετρο, τα εμβαδά της διατομής τους κλιμακώνονται με το τετράγωνο της διαμέτρου:
(900 / 250)² ≈ 12.96
Αυτό δεν σημαίνει ότι ένας δίσκος μπορεί να χωρέσει ακριβώς 13 φορές περισσότερες ίνες 250 μm. Τα μανίκια ματίσματος, οι απαιτήσεις κάμψης, οι χαλαροί βρόχοι, οι συγκρατητές και οι διασταυρώσεις ινών καταναλώνουν επίσης χώρο. Ο υπολογισμός εξηγεί γιατί η αντικατάσταση πολλών τμημάτων δρομολόγησης 250 μm με τμήματα 900 μm μπορεί να επηρεάσει έναν δίσκο υψηλής-μέτρησης πολύ περισσότερο από ό,τι υποδηλώνουν μόνο οι αριθμοί διαμέτρου.
Το μέγεθος buffer δεν ρυθμίζει την οπτική σας απόδοση
Η διάμετρος του ρυθμιστικού δεν καθορίζει την απώλεια εισαγωγής. Κατά τη σύντηξη, η σχετική οπτική διεπαφή είναι η προετοιμασμένη ίνα γυαλιού. Η επίστρωση ή το ρυθμιστικό διάλυμα αφαιρείται από την περιοχή ματίσματος προτού ευθυγραμμιστούν και συγχωνευτούν οι διασπασμένες ίνες.
Η Ένωση οπτικών ινών περιγράφει την απώλεια σύζευξης μονής-λειτουργίας-συναρμολόγησης ως συνήθως0,1 dB ή λιγότερο. Η μεγαλύτερη απώλεια μπορεί να υποδηλώνει προβλήματα όπως μόλυνση ή ατελές μάτισμα. Αυτό παραμένει ένα ζήτημα ποιότητας ματίσματος-και όχι απόδειξη ότι ένα buffer 900μm μεταδίδει το φως καλύτερα από μια επίστρωση 250μm. (Σύλλογος οπτικών ινών)
Μην αποδεχτείτε το "900µm για μικρότερη απώλεια" ως σημαντική προδιαγραφή RFQ.
Αντίθετα, επιβεβαιώστε ότι οι οπτικές ίνες που ενώνονται είναι συμβατές. Τα χαρακτηριστικά πεδίου τύπου ίνας και, κατά περίπτωση, τρόπου λειτουργίας{1}}έχουν πολύ μεγαλύτερη σημασία από την εξωτερική διάμετρο του buffer. Το ευρύτερο πλαίσιο προετοιμασίας καλύπτεται στο μαςοδηγός μεθόδων τερματισμού καλωδίων ινών.

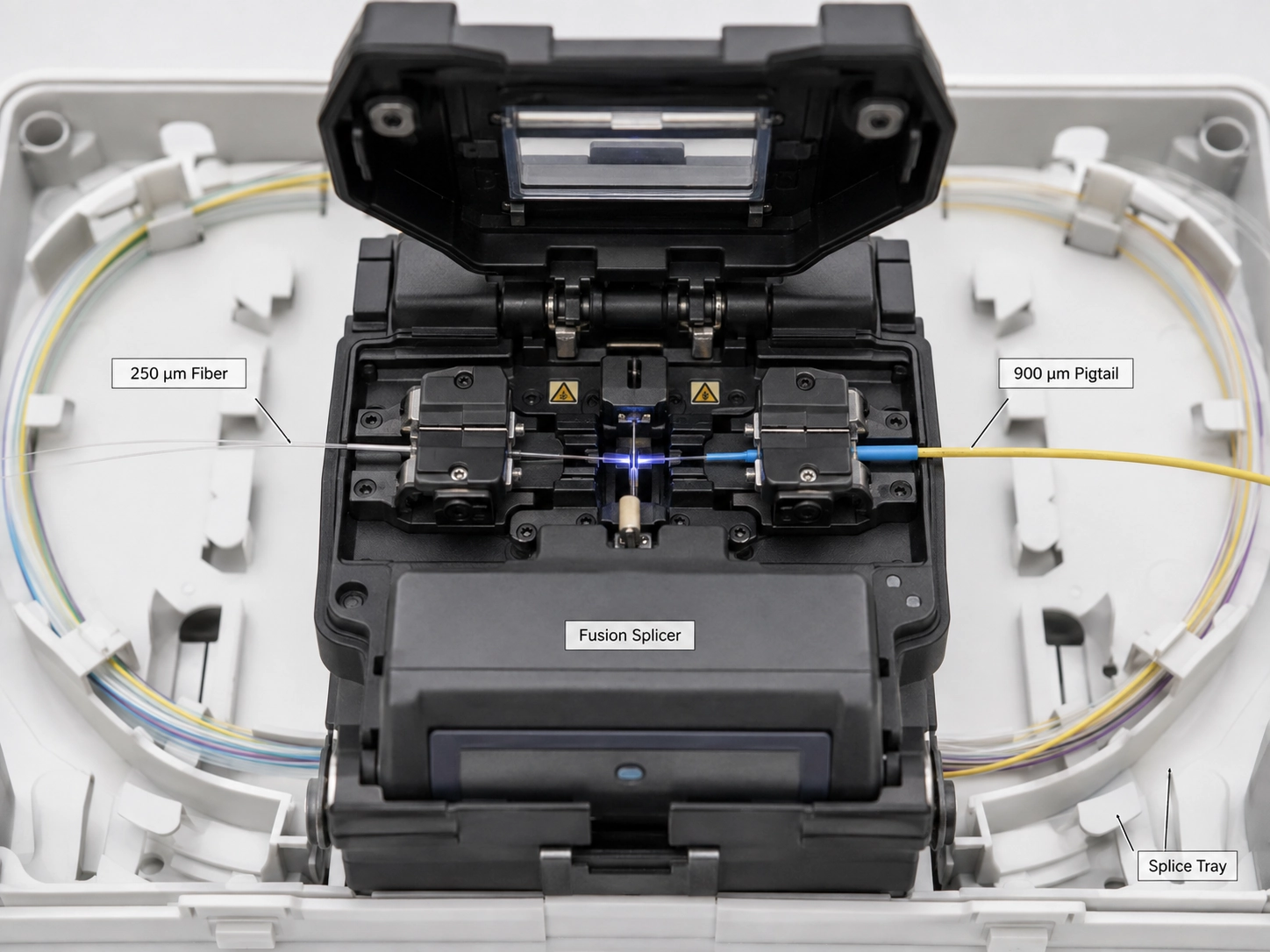

Μπορείτε να συνδυάσετε ίνες 250 μm σε μια πλεξίδα 900 μm;
Ναί. ΕΝΑ250um fiber έως 900um pigtailΗ μετάβαση είναι μια κανονική αρχιτεκτονική όταν οι υποκείμενες οπτικές ίνες είναι συμβατές.
Ο ματιστής σύντηξης δεν συγκολλά "υλικό 250 μm" σε "υλικό 900 μm". Και οι δύο προστατευτικές κατασκευές απογυμνώνονται από την περιοχή ματίσματος. Το γυαλί καθαρίζεται και σχίζεται, οι προετοιμασμένες ίνες ευθυγραμμίζονται και συγχωνεύονται και το τελικό μάτι προστατεύεται πριν αποθηκευτεί στο δίσκο.
Το FOA το επεξηγεί άμεσα με ένα καλώδιο 24-ινών εκτός εγκατάστασης-στο οποίο ίνες 250 μm συνδέονται σε κοτσίδες 900 μm με χρωματική κωδικοποίηση για τερματισμό. (Σύλλογος οπτικών ινών)
Η πραγματική συνθήκη είναι η οπτική συμβατότητα. Εάν δύο ίνες έχουν διαφορετικά χαρακτηριστικά λειτουργίας-πεδίου ή οπισθοσκέδασης, ένα OTDR μπορεί να εμφανίσει διαφορετικές εμφανείς απώλειες ματίσματος ανάλογα με την κατεύθυνση της δοκιμής. Η αμφίδρομη μέτρηση βοηθά στον σωστό χαρακτηρισμό αυτής της κατάστασης. (Σύλλογος οπτικών ινών)
Επομένως, μια προδιαγραφή προμήθειας δεν θα πρέπει να απορρίπτει μια αρχιτεκτονική 250μm-έως-900μm απλώς και μόνο επειδή οι εξωτερικές διαμέτρους διαφέρουν.
Όταν μια κοτσίδα ινών 900μm είναι η καλύτερη επιλογή μηχανικής
A 900um κοτσιδάκι ινών για σύντηξηείναι το πρακτικό σημείο εκκίνησης σε ένα κανονικό ODF ή κουτί τερματισμού όταν υπάρχει διαθέσιμος χώρος δρομολόγησης και οι τεχνικοί χειρίζονται τις ίνες ξεχωριστά.
Τυπικός τερματισμός ODF και Τηλεπικοινωνιών
Για τον τερματισμό LC σε ένα ODF, μια πλεξίδα 900 μm παρέχει συνήθως πιο χρήσιμη ατομική-προστασία ινών από μια παρουσίαση 250 μm όταν ο δίσκος έχει επαρκή χώρο δρομολόγησης. Αυτή είναι η πρακτική εφαρμογή πίσω από έναLC κοτσιδάκι ινών για ODFπροδιαγραφή, αντί να επιλέγετε απλώς 900µm επειδή είναι παχύτερο.
Υπάρχει ένα σημαντικό όριο. Ένα ρυθμιστικό διάλυμα 900 μm δεν ισοδυναμεί με κορδόνι εμπλάστρου με περίβλημα 2,0 ή 3,0 mm. Εάν η ίνα εγκαταλείπει τον προστατευμένο δίσκο και θα τραβηχτεί, δεθεί, επανατοποθετηθεί ή εκτεθεί επανειλημμένα σε χειρισμό εξοπλισμού, η ασφαλέστερη προδιαγραφή είναι το κατάλληλο μανδύα ή αλλιώς προστατευμένο κορδόνι.
Χαμηλός-αριθμός θυρίδων τερματισμού
Σε μέτριους αριθμούς ινών, η εξοικονόμηση όγκου δρομολόγησης δεν είναι συνήθως ο κυρίαρχος περιορισμός. Εάν ο δίσκος παρέχει ήδη μια προστατευμένη διαδρομή δρομολόγησης, τα 900μm διευκολύνουν γενικά την εγκατάσταση και τη μετέπειτα αναγνώριση.
Αυτή η προεπιλογή σταματά να λειτουργεί όταν η πρόσθετη προσωρινή μνήμη προκαλεί διασταυρώσεις ινών, συμπιεσμένη χαλαρή αποθήκευση ή παρεμβολή στο κάλυμμα του δίσκου. Σε εκείνο το σημείο η γεωμετρία του περιβλήματος έχει γίνει η μεταβλητή ελέγχου.
Όταν τα κοτσιδάκια 250μm έχουν περισσότερο νόημα
A 250um κοτσιδάκι από ίνεςγίνεται η ισχυρότερη επιλογή όταν η πυκνότητα δρομολόγησης είναι ο περιορισμός και το ίδιο το περίβλημα παρέχει την απαιτούμενη μηχανική προστασία.

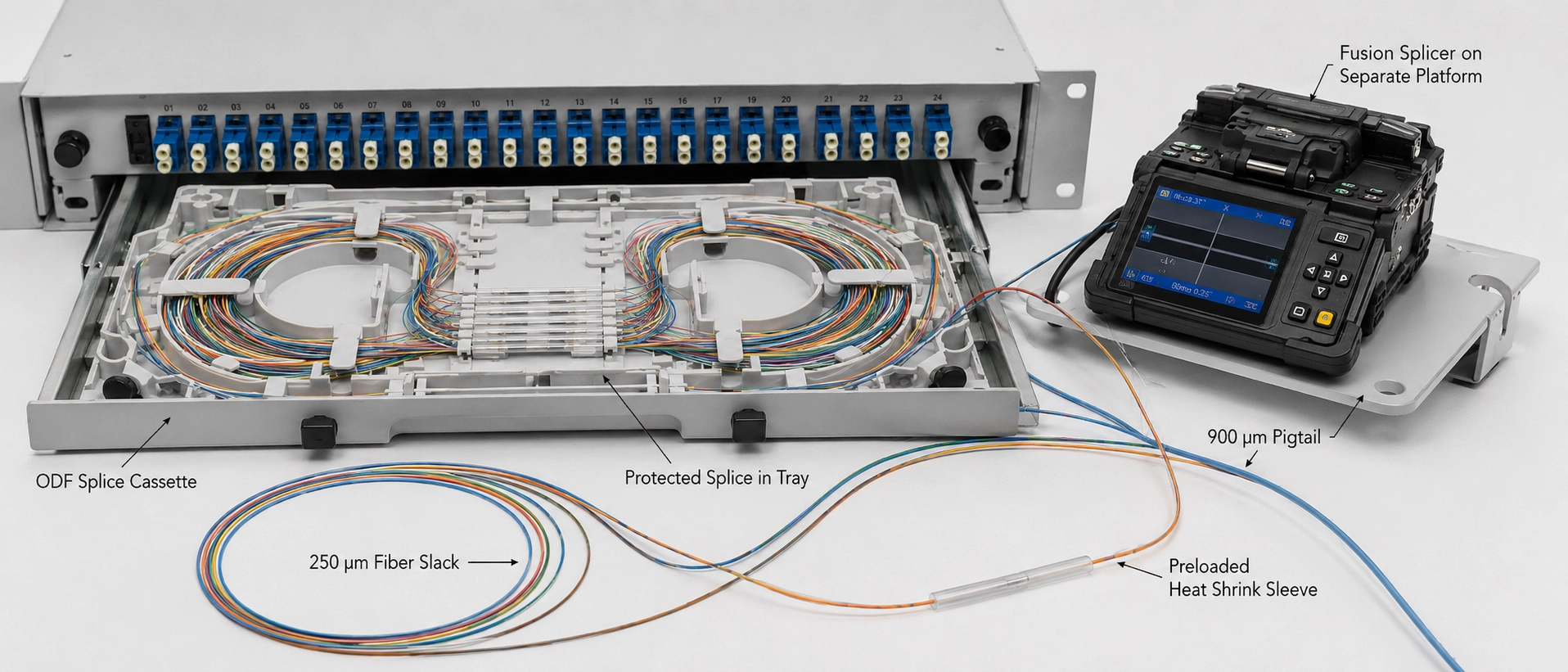

Κασέτες σύνδεσης υψηλής-πυκνότητας
Σε ένα προστατευμένοκοτσιδάκι από ίνες για κασέτα ματίσματοςσχεδιασμός, η δρομολόγηση 250 μm μειώνει τον όγκο που καταλαμβάνουν μεμονωμένες ίνες και αφήνει περισσότερο χώρο γύρω από τις βάσεις ματίσματος και τις χαλαρές- διαδρομές αποθήκευσης.
Εδώ είναι χρήσιμη η γεωμετρική σύγκριση 12,96×. Δεν προβλέπει χωρητικότητα κασέτας. Εξηγεί γιατί μια διαφορά διαμέτρου 650 μm γίνεται σημαντική όταν επαναλαμβάνεται σε πολλά μεμονωμένα τμήματα δρομολόγησης.
Η κατάσταση είναι μηχανική προστασία. Μια επικαλυμμένη ίνα 250 μm θα πρέπει να παραμείνει εντός μιας ελεγχόμενης διαδρομής διαχείρισης ινών-. Η μετακίνηση απροστάτευτης ίνας 250 μm έξω από την κασέτα απλώς ανταλλάσσει ένα πρόβλημα πυκνότητας με ένα μηχανικό-πρόβλημα κινδύνου.
Κορδέλα και Αρχιτεκτονική Μαζικής-σύντηξης
Τα συστήματα μάζας{0}}σύντηξης έχουν σχεδιαστεί για να μετακινούν πολλές ίνες μαζί στη ροή εργασίας. Τα μεμονωμένα buffer 900 μm μπορούν να λειτουργήσουν ενάντια σε αυτό το πλεονέκτημα πυκνότητας.
Η θέση μας είναι πιο συγκεκριμένη από τον κοινό κανόνα "900μm σε εσωτερικούς χώρους, 250μm σε εξωτερικούς χώρους":επιλέξτε την παρουσίαση που χρησιμοποιείται από την αρχιτεκτονική σύνδεσης, όχι το όριο του κτιρίου.
Η καλύτερη συναρμολόγηση μπορεί να χρησιμοποιήσει και τα δύο μεγέθη
A 250um vs 900um fiber pigtailη συναρμολόγηση δεν χρειάζεται την ίδια διάμετρο προστασίας από το σύνδεσμο προς τη σύνδεση. Αυτή είναι η-ακριβής αντιστοίχιση περιεχομένου-του άρθρου του άρθρου, αλλά περιγράφει επίσης μια σημαντική επιλογή φυσικής σχεδίασης.
Μια υβριδική κασέτα μπορεί να δρομολογήσει ίνα 900 μm προσωρινής αποθήκευσης από τον σύνδεσμο ή τον πίνακα προσαρμογέα μέσω της περιοχής όπου οι τεχνικοί χειρίζονται μεμονωμένες πλεξίδες και, στη συνέχεια, να μεταβεί σε ένα καθορισμένο προστατευμένο σημείο μέσα στην κασέτα σε ίνα με επίστρωση 250 μm για την περιοχή ματίσματος και χαλάρωσης-αποθήκευσης. Το πλευρικό τμήμα συνδέσεως-κερδίζει πυκνότητα δρομολόγησης χωρίς να υποχρεώνει το πλευρικό τμήμα-συνδέτη να εγκαταλείψει την προστασία χειρισμού.
Αυτό είναι χρήσιμο όταν ζητείται από μία προδιαγραφή διαμέτρου κουβέρτας να επιλύσει δύο διαφορετικές μηχανικές απαιτήσεις. Η πλευρά τερματισμού χρειάζεται προστασία χειρισμού, ενώ η πλευρά ματίσματος μπορεί να χρειάζεται πυκνότητα δρομολόγησης.
Για προμήθεια, επομένως, "250 ή 900μm;" μερικές φορές είναι ατελής. Το σχέδιο πρέπει να προσδιορίζει πού ξεκινά και πού τελειώνει κάθε παρουσίαση ίνας και αν η μετάβαση παραμένει προστατευμένη από την κασέτα.
Τα προβλήματα εγκατάστασης που συνήθως εμφανίζονται μετά την προμήθεια
Μια τεχνικά συμβατή προδιαγραφή ινών μπορεί να δημιουργήσει περιττές εργασίες πεδίου, εάν η συμπεριφορά απογύμνωσης, η προστασία ματίσματος και η γεωμετρία του δίσκου ελέγχονται μόνο μετά την άφιξη του υλικού.
Το stripability είναι μέρος της προδιαγραφής
Δύο ίνες που πωλούνται ως 900 μm μπορεί να συμπεριφέρονται διαφορετικά κατά την προετοιμασία, επειδή η ονομαστική εξωτερική διάμετρος δεν σας λέει πόσο ισχυρά είναι συνδεδεμένο το ρυθμιστικό διάλυμα στην υποκείμενη επικαλυμμένη ίνα.
Όταν ένα σφιχτά συγκρατημένο buffer δεν μπορεί να αφαιρεθεί καθαρά στο απαιτούμενο μήκος προετοιμασίας, οι τεχνικοί δεν θα πρέπει να το αντισταθμίσουν με ένα πιο δύσκολο μόνο τράβηγμα. Τα μικρότερα τμήματα απογύμνωσης μειώνουν το φορτίο που εφαρμόζεται στις εκτεθειμένες ίνες. Εάν η προετοιμασία εξακολουθεί να είναι ασυνεπής, το εργαλείο απογύμνωσης και η κατασκευή του buffer θα πρέπει να επανεξεταστούν πριν από την εγκατάσταση παραγωγής.
Για έναΠρομηθευτής κοτσίδας ινών 900umΤο RFQ, "900μm" μόνο είναι επομένως ατελές. Καθορίστε την απαίτηση κατασκευής ή προετοιμασίας του buffer και επιβεβαιώστε ότι η προβλεπόμενη μέθοδος απογύμνωσης είναι συμβατή με αυτήν.
Τα προστατευτικά σύνδεσης πρέπει να ταιριάζουν στη θήκη του δίσκου
Ο ματιστής σύντηξης χειρίζεται προετοιμασμένο γυαλί, αλλά ο δίσκος πρέπει να διαχειριστεί το προστατευμένο μάτισμα στη συνέχεια. Οι διαστάσεις του προστατευτικού, το στήριγμα του χιτωνίου και η διαδρομή δρομολόγησης αποτελούν επομένως ένα μηχανικό σύστημα.
Ελέγξτε τις διαστάσεις του προστατευτικού που υποστηρίζεται από τη βάση σύνδεσης πριν παραγγείλετε τα μανίκια. Ένα προστατευτικό που δεν εφαρμόζει πλήρως στη βάση μπορεί να ωθήσει τη μετάβαση των ινών προς το τοίχωμα του δίσκου και να δημιουργήσει μια περιττή κάμψη αμέσως δίπλα στην προστατευμένη σύνδεση.
Αυτό είναι πιο χρήσιμο από το να υποθέσουμε ότι ένα μακρύτερο προστατευτικό είναι αυτόματα ασφαλέστερο.
Ελέγξτε το δίσκο με κλειστό το κάλυμμα
Μια διάταξη δρομολόγησης που ταιριάζει ενώ η κασέτα είναι ανοιχτή δεν είναι απαραίτητα μια ολοκληρωμένη εγκατάσταση.
Αφού αποθηκευτούν οι συνδέσεις, τα προστατευτικά και η χαλάρωση, βεβαιωθείτε ότι το κλείσιμο του καλύμματος δεν συμπιέζει βρόχους, δεν ανασηκώνει τις ίνες από τους συγκρατητές ή δεν δημιουργεί μια απότομη μετάβαση δίπλα σε ένα προστατευτικό. Εδώ η επιλογή buffer παύει να είναι σύγκριση καταλόγου και γίνεται μια απόφαση σχεδιασμού περιβλήματος-.

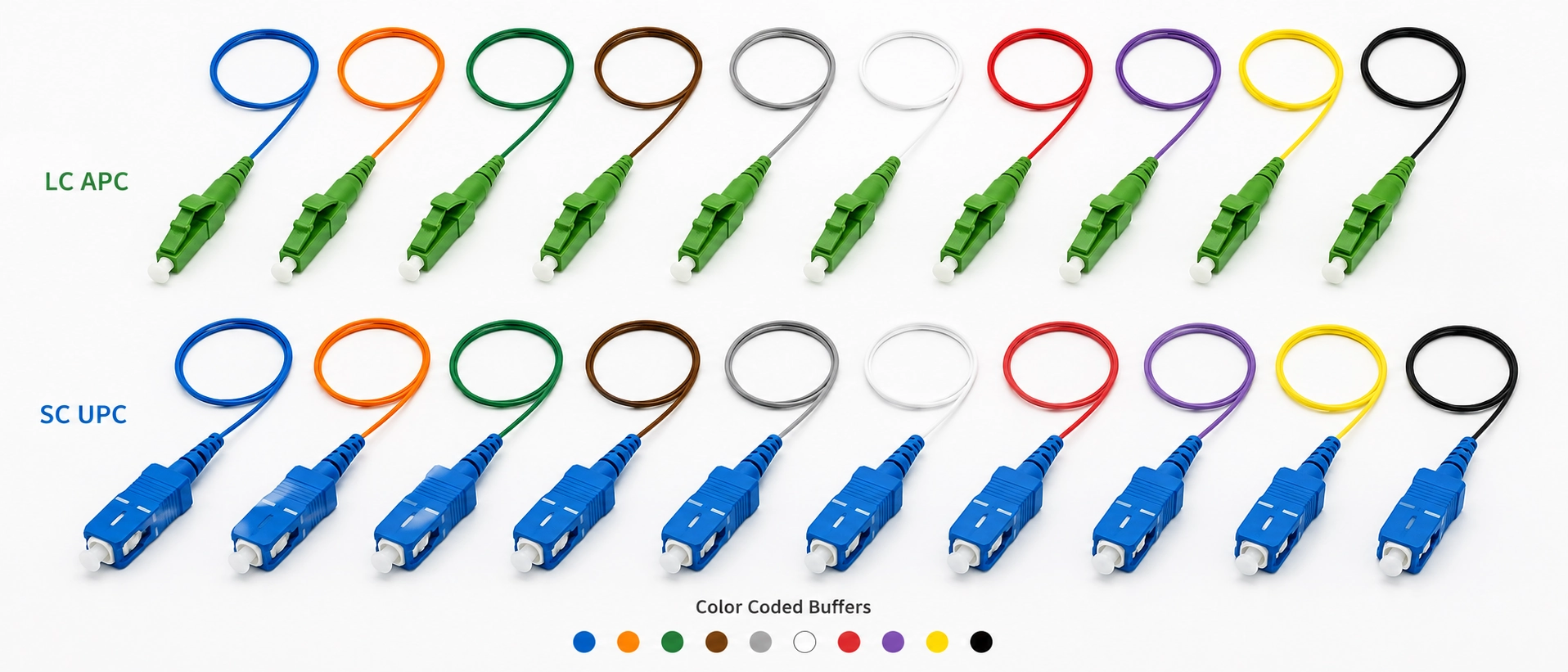

Τι θα βάζαμε σε ένα Fiber Pigtail RFQ
Για έναπροσαρμοσμένο συγκρότημα πλεξίδας ινών, προσδιορίζοντας μόνο "250μm" ή "900μm" αφήνει πολλές μεταβλητές ανεπίλυτες. Δύο εισαγωγικά μπορούν να ταιριάζουν με την ονομαστική διάμετρο, ενώ διαφέρουν ως προς τον τύπο της ίνας, τη συμπεριφορά της λωρίδας, την κατασκευή του συνδετήρα, την αναγνώριση και τον τρόπο με τον οποίο το συγκρότημα ταιριάζει πραγματικά στον προβλεπόμενο δίσκο.
Ένα RFQ παραγωγής θα πρέπει να ορίζει:
- Τύπος οπτικών ινών, όπως OS2/G.652.D, G.657.A1/A2, OM3 ή OM4.
- Παρουσίαση ινών: 250 μm επικαλυμμένη ίνα, 900 μm ρυθμισμένη ίνα ή καθορισμένη μετάβαση μεταξύ τους.
- Τύπος σύνδεσης, όπως LC, SC ή FC.
- Πολωνικός τύπος, UPC ή APC όπου ισχύει.
- Αριθμός ινών και αναγνώριση/αλληλουχία χρωμάτων. Όταν η αναγνώριση πρέπει να ταιριάζει με την καλωδιακή εγκατάσταση, ορίστε ρητά τη σύμβαση. ΜαςΟδηγός χρωμάτων οπτικών ινώνκαλύπτει αυτό το στρώμα.
- Μήκος κοτσίδας και απαιτούμενη ανοχή.
- Κριτήρια οπτικής αποδοχής για το ολοκληρωμένο συγκρότημα με συνδετήρα.
- Περιβάλλον εγκατάστασης και τύπος περιβλήματος, όπως ODF, κασέτα συναρμογής, κουτί τερματισμού FTTH ή εξωτερική-διασύνδεση κλεισίματος εγκατάστασης.
Αυτά τα πεδία αποτρέπουν την ασάφεια των προδιαγραφών, αλλά και πάλι δεν μπορούν να αποδείξουν ότι το συγκρότημα θα δρομολογηθεί φυσικά μέσα από ένα συγκεκριμένο περίβλημα.
Για ένακοτσιδάκι ινών για εγκατάσταση τηλεπικοινωνιών, η προσθήκη του σχεδίου του δίσκου ή μιας σαφής φωτογραφίας δρομολόγησης στο RFQ παρέχει στον προμηθευτή πληροφορίες που μια προδιαγραφή κειμένου δεν μπορεί να παρέχει: κατεύθυνση εξόδου σύνδεσης, θέση μετάβασης στην προσωρινή μνήμη, γεωμετρία θήκης-και τη διαθέσιμη διαδρομή για την αποθήκευση slack.
Επιλέξτε κατά αρχιτεκτονική ανάπτυξης, όχι κατά συνήθεια
| Κατάσταση ανάπτυξης | Επιλογή εκκίνησης | Μηχανικός λόγος |
|---|---|---|
| Κορμός OSP 250 μm σε κανονικό ODF | 900μm κοτσιδάκι | Ευκολότερος ατομικός χειρισμός. Το μάτισμα από 250μm-έως-900μm είναι φυσιολογικό |
| Χαμηλό-πλαίσιο FTTH με επαρκή χώρο δρομολόγησης | Συνήθως 900μm | Η μέγιστη πυκνότητα είναι σπάνια ο περιορισμός ελέγχου |
| Συμπαγής κασέτα υψηλής-πυκνότητας | Αξιολογήστε πρώτα 250 μm | Μειώνει τον όγκο δρομολόγησης μέσα στον προστατευμένο χώρο |
| Διάταξη κορδέλας ή μαζικής-σύντηξης | Αρχιτεκτονική 250μm/κορδέλα | Διατηρεί το πλεονέκτημα πυκνότητας της μεθόδου ματίσματος |
| Ίνες που χρησιμοποιούνται επανειλημμένα έξω από έναν προστατευμένο δίσκο | Κανένα από τα δύο δεν πρέπει να είναι το προεπιλεγμένο | Χρησιμοποιήστε κατάλληλα καλυμμένο ή μηχανικά προστατευμένο κορδόνι |
Το πιο χρήσιμο σήμα ότι η προεπιλογή των 900μm έχει καταρρεύσει δεν είναι ένα αυθαίρετο όριο μέτρησης ινών-. Είναι μια σύγκρουση δρομολόγησης. Εάν τα σχεδιαζόμενα τμήματα 900μm εμποδίζουν την απαιτούμενη χαλάρωση, την τοποθέτηση του προστατευτικού ή το διάκενο του καλύμματος να συνυπάρχει στο εσωτερικό του δίσκου, αξιολογήστε την αρχιτεκτονική των 250μm.
Πριν απελευθερώσετε ένα υψηλό-πλήθος250um vs 900um fiber pigtailπροδιαγραφές, συγκρίνετε το με το πραγματικό σχέδιο δίσκου. Η έξοδος του συνδετήρα, η θέση στήριξης του χιτωνίου-, η μετάβαση στην προσωρινή μνήμη και η αποθηκευμένη χαλαρότητα πρέπει να λειτουργούν ταυτόχρονα μετά το κλείσιμο του καλύμματος.
Εάν η εγκατάσταση απαιτεί όντως κορδόνι με μανδύα αντί για δρομολόγηση πλεξίδας, το FB-LINK'sδιαμορφώσεις καλωδίων ενημερωμένης έκδοσης κώδικα οπτικών ινώνκαλύψτε τις σχετικές επιλογές σύνδεσης, ινών και προστασίας.
FAQ
Ποια είναι η κύρια διαφορά μεταξύ μιας πλεξίδας ινών 250μm και 900μm;
Μια πλεξίδα 900μm προσθέτει ένα προστατευτικό buffer γύρω από την επικαλυμμένη ίνα περίπου 250μm, επομένως οι πρακτικές διαφορές είναι ο χειρισμός, η μηχανική προστασία, η απογύμνωση και η πυκνότητα του δίσκου και όχι η οπτική απόδοση.
Μπορώ να συνδυάσω ίνα 250µm σε κοτσίδα 900µm;
Ναί. Εάν οι υποκείμενες οπτικές ίνες είναι συμβατές, τα προστατευτικά στρώματα αφαιρούνται από την περιοχή ματίσματος προτού συντήξουν οι προετοιμασμένες ίνες γυαλιού.
Μια πλεξίδα 900 μm έχει μικρότερη απώλεια εισαγωγής;
Όχι. Η ίδια η διάμετρος του ρυθμιστικού διαλύματος δεν μειώνει την απώλεια εισαγωγής. Η οπτική απόδοση εξαρτάται από τη συμβατότητα ινών, την ποιότητα ματίσματος, την ποιότητα του συνδετήρα και την υπόλοιπη οπτική διαδρομή.
Ποιο μέγεθος buffer είναι καλύτερο για μια κασέτα ματίσματος-υψηλής πυκνότητας;
Μια πλεξίδα ινών 250 μm είναι συνήθως το καλύτερο σημείο εκκίνησης όταν ο προστατευμένος χώρος δρομολόγησης είναι ο πρωταρχικός περιορισμός, ενώ τα 900 μm είναι πρακτικά όταν χειρίζονται θέματα περισσότερο και υπάρχει επαρκής χώρος στο δίσκο.
Ποιο μέγεθος buffer πρέπει να χρησιμοποιήσω σε ένα τυπικό ODF;
Μια πλεξίδα 900 μm είναι συνήθως η πρακτική προεπιλογή για ένα τυπικό ODF με επαρκή χώρο δρομολόγησης και μεμονωμένη σύζευξη.
Πριν παγώσετε την προδιαγραφή Pigtail
Το μέγεθος του buffer θα πρέπει να αποφασιστεί πριν το pigtail γίνει σταθερό στοιχείο γραμμής παραγγελίας-αγοράς. Σε αυτό το στάδιο, ο δίσκος, το στήριγμα του χιτωνίου, η ροή εργασιών απογύμνωσης και η διαδρομή δρομολόγησης μπορεί να έχουν ήδη καθορίσει ποια παρουσίαση είναι πρακτική.
Για ένα πραγματικό250um vs 900um fiber pigtailσχεδιάστε, δώστε στο FB-LINK το σύνδεσμο και το γυάλισμα, τις προδιαγραφές οπτικών ινών, την απαιτούμενη παρουσίαση ινών, τον αριθμό ινών, το μήκος της ουράς και το σχέδιο δίσκου ή περιβλήματος. Αυτές οι είσοδοι επιτρέπουν την αναθεώρηση της προτεινόμενης κατασκευής σε σχέση με τις απαιτήσεις-πλευράς συνδέσεως και τερματισμού-προτού παγώσει η προδιαγραφή.
Εάν απαιτείται τεκμηρίωση-συγκεκριμένης δοκιμής pigtail του έργου, συμπεριφορά απογύμνωσης ή ανοχές συναρμολόγησης, δηλώστε τα ρητά στο RFQ και ζητήστε επιβεβαίωση σχετικά με την ακριβή προτεινόμενη κατασκευή pigtail. Μην υποθέσετε ότι ένας ισχυρισμός δοκιμής που δημοσιεύτηκε για άλλο συγκρότημα ινών ισχύει αυτόματα για την κοτσίδα που αγοράζεται.
