Δοκιμή Fiber Pigtail μετά το μάτισμα: Τι πραγματικά περνά από την αποδοχή

Όταν ένα Splice φαίνεται καλά και εξακολουθεί να αποτυγχάνει κατά τη ροή

Είναι ένα μοτίβο που βλέπουμε αρκετά συχνά στη γραφειοκρατία αποδοχής: ένας σύνδεσμος 71,794 dB/km στα 1310 nm, πολύ έξω από το όριο διέλευσης, παρόλο που τα μεμονωμένα συμβάντα συναρμογής κατά μήκος της διαδρομής φαίνονταν αδιάφορα στο χαρτί. Η χειρότερη απώλεια μεμονωμένης σύνδεσης που καταγράφηκε ήταν 0,342 dB, που δεν ήταν σχεδόν καταστροφική από μόνη της. Ο σύνδεσμος απέτυχε ούτως ή άλλως, επειδή η αποδοχή δεν αποφασίζεται συναρμογή με μάτι. Αποφασίζεται από το πώς θα μοιάζει ο προϋπολογισμός από-προς-τελική-ολοκλήρωση, μόλις προστεθεί κάθε συμβάν, και αυτός είναι ένας αριθμός που δεν σας δίνει μόνο τα ίχνη OTDR.

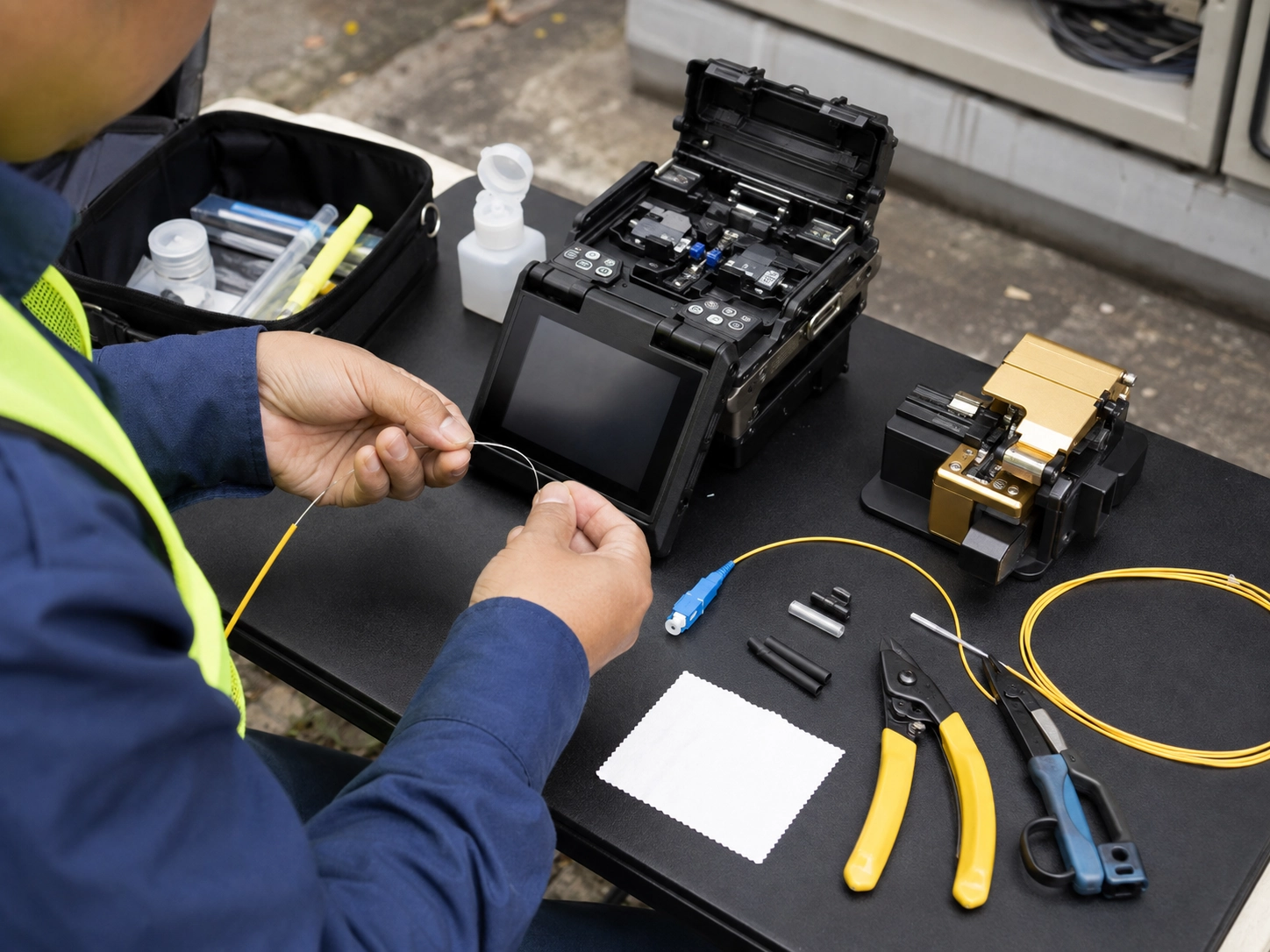

Αυτό ακριβώς είναι το σημείο όπου συνήθως καταρρέει η δοκιμή κοτσίδας ινών μετά τη συναρμολόγηση: οι ομάδες ελέγχουν ότι κάθε σύνδεσμος σύντηξης φαίνεται καθαρός σύμφωνα με την εκτίμηση του ματιστή, παραλείπουν μια επίσημη μέτρηση απώλειας εισαγωγής και υποθέτουν ότι ο σύνδεσμος είναι έτοιμος. Αυτή η ακριβής ερώτηση εμφανίζεται αρκετά συχνά στο πεδίο, ώστε αξίζει να δηλωθεί ξεκάθαρα: συνήθως δεν είναι η απουσία ματίσματος, η ποιότητα του ματίσματος σωρευτική απώλεια πριν από τον πελάτη

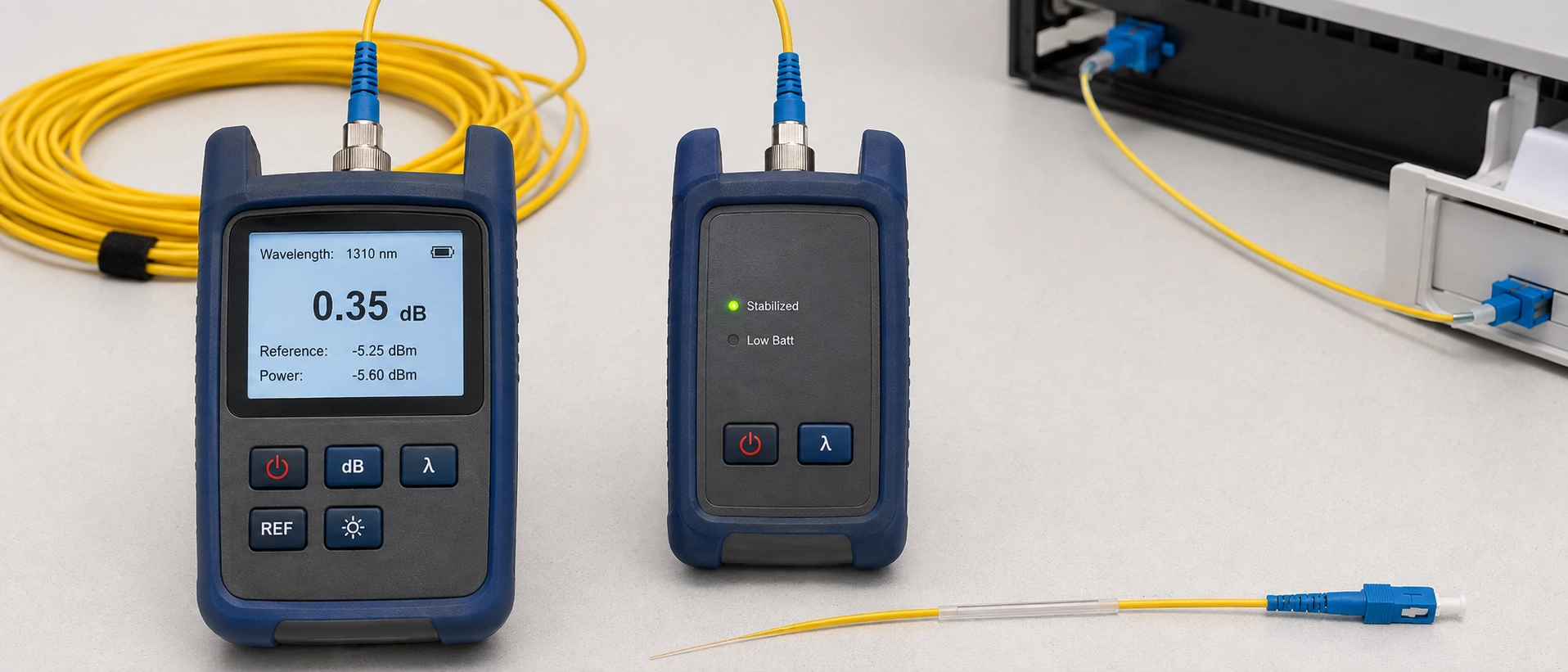

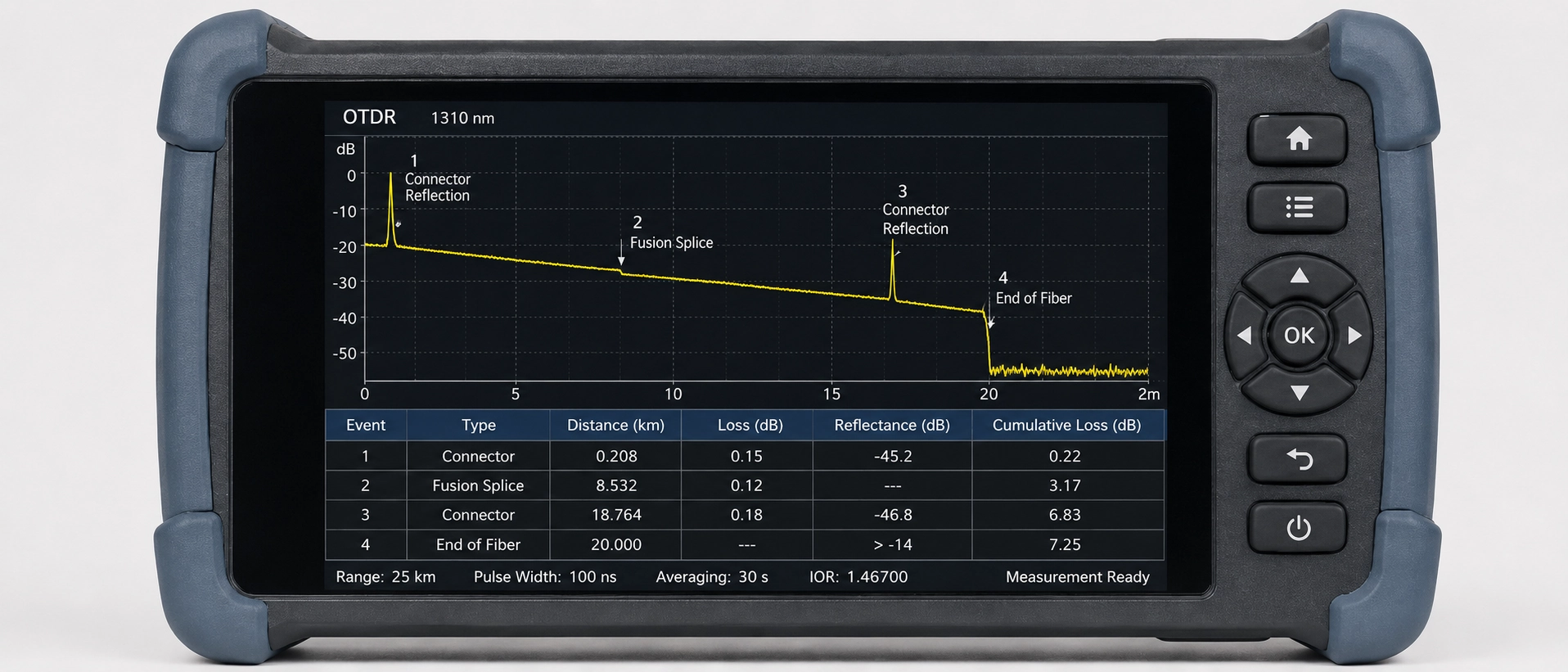

Τα δύο όργανα συγκεντρώνονται συνεχώς, και αυτή είναι η ρίζα της μεγαλύτερης σύγχυσης στον τομέα. Ένα σετ δοκιμής οπτικής απώλειας (OLTS) διοχετεύει φως από μια πηγή αναφοράς στο ένα άκρο και το διαβάζει με ένα μετρητή ισχύος στο άλλο, δίνοντάς σας έναν αριθμό απώλειας εισαγωγής από άκρο-προς-τέλος για ολόκληρο τον σύνδεσμο. Ένα OTDR κάνει κάτι διαφορετικό: στέλνει έναν παλμό προς τα κάτω στην ίνα και διαβάζει το οπισθοσκέδαστο φως, δημιουργώντας ένα ίχνος που σας δείχνει πού κάθε συμβάν (μάτισμα, σύνδεσμος, κάμψη, σπάσιμο) κάθεται κατά μήκος και περίπου πόση απώλεια συνεισφέρει το καθένα.

Αυτή η διάκριση καθορίζει σε τι είναι πραγματικά καλό κάθε εργαλείο. Το OLTS σας ενημερώνει εάν ο τελικός σύνδεσμος, στο σύνολό του, ανταποκρίνεται στον προϋπολογισμό απώλειας. Είναι μια μέτρηση επιτυχίας/αποτυχίας. Το OTDR σάς λέει πού βρίσκεται ένα πρόβλημα και τι είδους συμβάν το προκάλεσε. Είναι διαγνωστικός χάρτης, όχι αποτέλεσμα πιστοποίησης. Η σύγχυση των δύο είναι ο λόγος για τον οποίο ορισμένοι τεχνικοί αντιμετωπίζουν ένα καθαρό-ίχνος OTDR ως απόδειξη ότι η δοκιμή ματίσματος pigtail έχει ολοκληρωθεί, όταν τα τυπικά σώματα τραβούν μια πολύ πιο έντονη γραμμή (Σύλλογος οπτικών ινών).

Για τους αναγνώστες που προέρχονται από ευρύτερες βασικές δοκιμές pigtail και όχι από τη συγκεκριμένη ροή εργασίας-συναρμολόγησης, ο γενικός οδηγός μας για τη δοκιμή ενός pigtail οπτικών ινών καλύπτει την οπτική επιθεώρηση και τη δοκιμή απώλειας επιστροφής σε μεγαλύτερο βάθος από ό,τι αυτό το άρθρο.

Το TIA-568.3-D χωρίζει τη δοκιμή ινών σε δύο επίπεδα και ο διαχωρισμός δεν είναι καλλυντικός. Το επίπεδο 1 είναι δοκιμή απώλειας εισαγωγής OLTS και είναι η υποχρεωτική απαίτηση πιστοποίησης για κάθε σύνδεσμο. Το επίπεδο 2 είναι δοκιμή OTDR και ταξινομείται ως προαιρετικό: συνιστάται για τεκμηρίωση και αντιμετώπιση προβλημάτων, αλλά δεν γίνεται αποδεκτό από μόνο του ως απόδειξη ότι ένας σύνδεσμος είναι πιστοποιημένος.

Αυτό είναι το σημείο που αξίζει να θυμάστε: ένα ίχνος OTDR, όσο καθαρό κι αν είναι, δεν ικανοποιεί τη δοκιμή αποδοχής σύμφωνα με το πρότυπο. Ορισμένες προδιαγραφές του έργου εξακολουθούν να γράφονται σαν να γράφονται, ιδιαίτερα στις αναπτύξεις PON όπου ορισμένοι προμηθευτές αποδέχονται αμφίδρομα αποτελέσματα OTDR ως επαρκή απόδειξη, αλλά αυτό είναι μια εξαίρεση εύρους και όχι ο γενικός κανόνας. Εκτός PON, μην υπολογίζετε σε αυτό: οι περισσότεροι επιβλέποντες μηχανικοί και πελάτες δεν θα υπογράψουν με πιστοποίηση OTDR-μόνο, ανεξάρτητα από το τι υπονοεί η σελίδα μάρκετινγκ ενός προμηθευτή. Ορισμένοι-προμηθευτές δοκιμών εξοπλισμού που εξυπηρετούν εργασίες πιστοποίησης TIA-568.3-D είπαν ότι αυτή η δυνατότητα, που ανεβάζει το OTDR σε κάτι πιο κοντά στην κατάσταση της Βαθμίδας 1, είναι υπό συζήτηση σε επίπεδο επιτροπής προτύπων, αν και τίποτα δεν έχει μετακινηθεί στο παρελθόν. Οι δοκιμές OLTS βαθμίδας 1 παραμένουν η μόνη μορφή δοκιμής που έχει εγγραφεί στο πρότυπο ως υποχρεωτική σήμερα.

Λάβετε τη σειρά σε μια δοκιμή απώλειας εισαγωγής κοτσίδας ινών μετά από σύντηξη και η ένδειξη που λαμβάνετε δεν θα σημαίνει αυτό που νομίζετε ότι σημαίνει. Αναφέρετε πρώτα την πηγή φωτός και τον μετρητή ισχύος μαζί, χρησιμοποιώντας ένα γνωστό-καλό ​​καλώδιο αναφοράς, ώστε η γραμμή βάσης "0 dB" να αντικατοπτρίζει το σετ δοκιμής και όχι ένα μη βαθμονομημένο βραχυκυκλωτήρα. Οι περισσότερες δοκιμές αποδοχής μονής-λειτουργίας χρησιμοποιούν τη μέθοδο αναφοράς 1-jumper. η μέθοδος 3-jumper διαβάζει έναν ελαφρώς διαφορετικό αριθμό απώλειας για τον ίδιο φυσικό σύνδεσμο, επομένως επιλέξτε έναν και παραμείνετε συνεπείς στο έργο. Η ανάμειξη των δύο μεσαίων{10}}έργων είναι ένας κοινός λόγος για τον οποίο οι συγκρίσεις πριν και μετά την απώλεια σταματούν.

Στη συνέχεια, συνδεθείτε μέσω του ματισμένου συνδέσμου και πραγματοποιήστε μια ένδειξη σε κάθε μήκος κύματος λειτουργίας: 1310 nm και 1550 nm για μονή-λειτουργία, 850 nm και 1300 nm για πολλαπλή λειτουργία, επειδή η απώλεια σε μια συναρμογή ή κάμψη εξαρτάται από το μήκος κύματος-και μια μονή απώλεια μήκους ανάγνωσης μπορεί να είναι ένα ολόκληρο κύμα.

Δοκιμή και προς τις δύο κατευθύνσεις όπου το επιτρέπει το έργο. Ένα μάτισμα με μια ελαφρά αναντιστοιχία πυρήνα μπορεί να διαβάσει την αρνητική απώλεια από τη μία κατεύθυνση και από την άλλη-από-απώλειες προδιαγραφών, επομένως μια δοκιμή μίας-κατεύθυνσης καταγράφει μόνο τη μισή εικόνα. Καταγράψτε και τις δύο αναγνώσεις, όχι μόνο την καλύτερη. Ορισμένες προδιαγραφές έργων, ιδιαίτερα οι συμφωνίες μίσθωσης σκοτεινών ινών, απαιτούν ρητά αμφίδρομη τεκμηρίωση με την υπογραφή του τεχνικού και τον αριθμό δοκιμής{6}}που επισυνάπτεται, και η εκ των υστέρων προσαρμογή αυτού του γεγονότος είναι πολύ περισσότερη δουλειά από την αποτύπωσή του κατά την αρχική δοκιμή αποδοχής.

Αφού το OLTS σάς δώσει έναν αριθμό επιτυχίας ή αποτυχίας για την ματισμένη πλεξίδα, η επόμενη εργασία είναι να επιβεβαιώσει ότι η απώλεια που μέτρησε βρίσκεται στην πραγματικότητα στο σημείο συναρμογής και όχι κάπου αλλού στον σύνδεσμο. Η επιλογή καλωδίου εκκίνησης είναι το πρώτο πράγμα που ταξιδεύει τους ανθρώπους εδώ: χρησιμοποιήστε 500m έως 1km ίνα εκτόξευσης πριν από την παλμική ίνα για να ανακτήσει την αρχική της απόσταση. ακριβής ανάγνωση πριν φτάσει στο συμβάν που πραγματικά σας ενδιαφέρει. Παραλείψτε το καλώδιο εκκίνησης και η ένδειξη απώλειας σύνδεσης κοντά στο μπροστινό μέρος του συνδέσμου γίνεται αναξιόπιστη ή αόρατη.

Η δοκιμή διπλού-μήκους κύματος είναι η άλλη συνήθεια που αξίζει να αναπτύξετε. Η δοκιμή στα 1310nm και στα 1550nm δεν είναι μόνο για επιβεβαίωση απώλειας, είναι ένα διαγνωστικό εργαλείο από μόνο του. Ένα μάτισμα με ασυνήθιστα μεγάλες διαφορές απώλειας μεταξύ των δύο μηκών κύματος είναι πιο συχνά σημάδι τάσης μακροκάμψης, συνήθως από έναν δίσκο συναρμογής τυλιγμένο πολύ σφιχτά, παρά μια κακή άρθρωση σύντηξης. Η καταγραφή αυτής της διάκρισης στον-ιστότοπο αποθηκεύει μια νέα-συναρμολόγηση που δεν θα είχε διορθώσει το πραγματικό πρόβλημα.

Ακολουθεί μια λεπτομέρεια που προσελκύει ακόμη και έμπειρους τεχνικούς απροσδόκητα: μια πραγματικά καλή σύνδεση σύντηξης σε ένα συγκρότημα pigtail μπορεί να είναι αποτελεσματικά αόρατη σε ένα ίχνος OTDR. Όταν η απώλεια συνδέσεως πέσει κάτω από περίπου 0,05dB, κάτι που μια σωστά συντηγμένη, κατάσταση λειτουργίας{{2}το πεδίο αρθρώσεων{3} μπορεί να πέσει. προεπιλεγμένο όριο ανίχνευσης συμβάντων. Τα περισσότερα OTDR αποστέλλονται με ένα προεπιλεγμένο όριο συμβάντων κάπου γύρω στα 0,1 έως 0,15 dB, επομένως αξίζει να κυνηγήσετε μια ύποπτη σύνδεση χαμηλών-απωλειών μειώνοντας αυτή τη ρύθμιση στα 0,02 έως 0,05 dB και{10}}τρέχετε ξανά το ίχνος. ο ακριβής αριθμός εξακολουθεί να εξαρτάται από το μοντέλο OTDR και τις ρυθμίσεις νεκρής ζώνης του, επομένως επιβεβαιώστε με τον δικό σας εξοπλισμό αντί να αντιμετωπίζετε οποιονδήποτε αριθμό εδώ ως καθολικό.

Η άλλη παγίδα που αξίζει να επισημανθεί βρίσκεται στο ίδιο το κατώφλι αποδοχής, όχι στο όργανο. Η δημοσιευμένη γλώσσα συμβολαίου για έργα σκοτεινής ίνας δείχνει μεγαλύτερη ανοχή από ό,τι υποθέτουν οι περισσότεροι μηχανικοί: μια συμφωνία μίσθωσης που εξετάσαμε επέτρεπε έως και 0,5 dB απώλεια συναρμογής όταν οι διάμετροι του πεδίου λειτουργίας αντιστοιχούσαν, αυξάνοντας στα 0,8 dB όταν δεν ήταν (lawinsider.com), φιγουράρει πολύ πάνω από τις υπο-0,1 dB "διδακτικό βιβλίο" απώλειες fusion splice των περισσότερων εισαγωγικών εκπαιδευτικού υλικού. Το να γνωρίζετε ποιον αριθμό απαιτεί στην πραγματικότητα το συγκεκριμένο συμβόλαιό σας, αντί να υποθέσετε ότι ισχύει το πιο αυστηρό δημοσιευμένο ποσό, είναι η διαφορά μεταξύ ενός συνδέσμου που ξαναεπεξεργάζεστε άσκοπα και αυτού που υπογράφετε σωστά.

Μια σχετική παγίδα είναι η απώλεια που είναι πραγματική αλλά εσφαλμένη απόδοση. Ένα επαναλαμβανόμενο μοτίβο αντιμετώπισης προβλημάτων περιλαμβάνει πολλές μηχανικές συνδέσεις που τοποθετούνται κοντά μεταξύ τους κατά μήκος μιας διαδρομής, καθεμία ξεχωριστά εντός των προδιαγραφών, αλλά στοιβαγμένες αρκετά σφιχτά ώστε η σωρευτική απώλεια να ωθήσει τη σύνδεση πέρα ​​από τον προϋπολογισμό. Ένα ίχνος OTDR που διαβάζεται περιστασιακά μπορεί να το κάνει να μοιάζει με ένα μόνο κακό συμβάν. διαβάστε προσεκτικά, πρόκειται για πολλά μικρά συμβάντα-που περνούν από τεχνική άποψη που αθροίζονται σε έναν σύνδεσμο που αποτυγχάνει.

Συνδυάζοντας τους αριθμούς σε μια ενιαία λίστα ελέγχου δοκιμών αποδοχής συναρμογής ινών, οι επιτόπιες αποφάσεις γίνονται πιο γρήγορα από το να εναλλάσσονται μεταξύ ενός τυπικού εγγράφου και μιας δοκιμής PDF σύμβασης στη μέση-.

Αντιμετωπίστε τις σειρές ανοχής-συμβάσεων ως υπενθύμιση για να ελέγξετε τις πραγματικές προδιαγραφές του έργου και όχι ως υποκατάστατό της. Οι αριθμοί αποδοχής διαφέρουν ανάλογα με τον πελάτη και το πρότυπο ορίζει ένα πάτωμα, όχι ένα καθολικό ανώτατο όριο.

Ένας σύνδεσμος που συνέχιζε να ενεργοποιεί τους συναγερμούς απώλειας μετά την έναρξη λειτουργίας αποδείχθηκε χρήσιμος λόγος για τον οποίο το OTDR και το OLTS πρέπει να διαβάζονται μαζί. Αυτό είναι το αποτέλεσμα της δοκιμής αποδοχής pigtail που είναι εύκολο να διαγνωστεί εσφαλμένα χωρίς και τα δύο όργανα. Η ανάγνωση από το τέλος έως το{3}} OLTS επιβεβαίωσε ότι ο σύνδεσμος ήταν εκτός προϋπολογισμού. αυτό το μέρος ήταν ξεκάθαρο. Το ίχνος OTDR ήταν το σημείο όπου συνέβη το πραγματικό διαγνωστικό έργο: αντί για ένα προφανές σημείο αστοχίας, έδειξε ένα σύμπλεγμα τεσσάρων μηχανικών ματιών που απέχουν περίπου δύο μέτρα το ένα από το άλλο, το καθένα ξεχωριστά μέσα στη δική του προδιαγραφή απώλειας 0,3–0,4 dB, ωθώντας συλλογικά τη σύνδεση κατά περίπου 1,2 dB πάνω από τον προϋπολογισμό. Χρειάστηκαν δύο περάσματα, πρώτα 1310 nm και μετά μια επανάληψη δοκιμής 1550 nm για να αποκλειστεί μια λανθασμένη ανάγνωση κάμψης-προτού το μοτίβο των στοιβαγμένων μικρών απωλειών ήταν σαφές και όχι μια μεμονωμένη κακή άρθρωση. Η αντικατάσταση του συμπλέγματος με ένα μόνο fusion splice επανέφερε αμέσως τον σύνδεσμο εντός του προϋπολογισμού. Κανένα όργανο από μόνο του δεν θα είχε πει την πλήρη ιστορία: το OLTS επιβεβαίωσε ότι υπήρχε πρόβλημα και το OTDR εντόπισε τι το προκαλούσε στην πραγματικότητα.

Αυτού του είδους η ανίχνευση συμβάντων ισχύει πολύ πέρα ​​από τα σενάρια-συγκόλλησης και είναι η ίδια πειθαρχία που αξίζει να εφαρμοστεί κάθε φορά που ένας σύνδεσμος αποτυγχάνει κατά διαστήματα μετά την έναρξη λειτουργίας.

Τα περισσότερα από αυτά που πηγαίνουν στραβά στις δοκιμές αποδοχής μετά την-συναρμολόγηση ανάγονται σε ένα κενό ανάντη του συνεργείου πεδίου: τα pigtails που φεύγουν από το εργοστάσιο χωρίς τεκμηριωμένη εγγραφή απώλειας εισαγωγής είναι πιο δύσκολο να τα εμπιστευθούν όταν ενωθούν σε έναν ζωντανό σύνδεσμο, επειδή δεν υπάρχει γραμμή βάσης για σύγκριση της ανάγνωσης πεδίου.

Ήμασταν οι ίδιοι στη λάθος πλευρά αυτού του κενού. Κατά τη διάρκεια μιας εξερχόμενης εκτέλεσης QC, μια παρτίδα ματιών χαμηλών-απωλειών σε μια προσαρμοσμένη διάταξη pigtail διαβάστηκε καθαρά στο ίχνος OTDR, δεν επισημάνθηκαν συμβάντα, απλώς και μόνο επειδή η απώλεια ήταν πολύ χαμηλή για να διαγραφεί το προεπιλεγμένο όριο, το ίδιο τυφλό σημείο που καλύπτεται παραπάνω. Εμφανίστηκε μόνο όταν ένας τεχνικός-έλεγξε το αποτέλεσμα OTDR έναντι του αριθμού απώλειας εισαγωγής OLTS και οι δύο δεν συμφώνησαν. Αυτή η αναντιστοιχία είναι μέρος του γιατί κάθε τελειωμένο pigtail που αποστέλλουμε τώρα φέρει και ένα αποτέλεσμα OLTS και OTDR, όχι μόνο το ένα ή το άλλο.

Η διαδικασία παραγωγής μας εκτελεί αυτή τη διπλή δοκιμή σε κάθε ολοκληρωμένο pigtail πριν αποσταλεί, μια πρακτική που ακολουθούμε για περισσότερο από μια δεκαετία αποστολής συγκροτημάτων ματισμένης pigtail. Παρακολουθείται με τις διαδικασίες δοκιμής εξασθένησης στο IEC 61300-3-34 και με το splice{5}} για τον δικό μας κατασκευαστή. Δεδομένα εργοστασιακού δαπέδου, όχι αριθμός για ολόκληρο τον κλάδο: η απώλεια εισαγωγής συνδετήρων στη γραμμή μας προσγειώνεται συνήθως στην περιοχή 0,15–0,25 dB, με ανώτατο όριο 0,3 dB που δεν αποστέλλουμε παραπάνω. Μπορούμε να το παραδώσουμε ως ανιχνεύσιμη αναφορά δοκιμής μαζί με το προϊόν, που αξίζει να ελέγξετε προτού υποθέσετε ότι το φύλλο δεδομένων ενός προμηθευτή ταιριάζει με αυτό που πραγματικά έφυγε από το εργοστάσιό του.

Εάν η τρέχουσα δοκιμή αποδοχής συνεχίζει να εμφανίζεται στην επιφάνεια απώλεια-πλευρικής συναρμολόγησης που δεν ταιριάζει με όσα υποσχέθηκε το φύλλο δεδομένων ενός προμηθευτή, αξίζει συχνά να ελέγχετε εάν τα ίδια τα pigtails αποστέλλονται με μεμονωμένα αρχεία δοκιμών. Μπορείτε να ελέγξετε τη σειρά προϊόντων μας με οπτικές ίνες pigtail και να ζητήσετε απευθείας τα συνοδευτικά δείγματα ίχνους OTDR.
