Συντάχθηκε για εγκαταστάτες δικτύου και ομάδες προμηθειών και ελέγχεται σύμφωνα με το τρέχον πρότυπο διασύνδεσης MPO (IEC 61754-7) και τις μεθόδους πολικότητας TIA-568.3, ώστε να μπορείτε να επαληθεύσετε τα τεχνικά σημεία αντί να τα λάβετε πιστά.
Ένας προσαρμογέας MPO μοιάζει με απλός πλαστικός ζεύκτης, αλλά μέσα σε έναν σύνδεσμο ινών υψηλής-πυκνότητας κάνει μια κρίσιμη δουλειά: συγκρατεί δύο συνδέσμους πολλαπλών{{1} ινών MPO πρόσωπο με πρόσωπο, έτσι ώστε κάθε πυρήνας ινών να ευθυγραμμίζεται με τον συνεργάτη του την ίδια στιγμή. Σε ένα κέντρο δεδομένων όπου ένα μόνο πάνελ 1U μπορεί να μεταφέρει εκατοντάδες ίνες, ένας λανθασμένος ή λανθασμένος-προσαρμογέας πολικότητας είναι η διαφορά μεταξύ μιας καθαρής σύνδεσης και των ωρών παρακολούθησης μιας σύνδεσης που φαίνεται καλή αλλά δεν περνάει φως.
Αυτός ο οδηγός εξηγεί τι είναι ένας προσαρμογέας MPO, πώς λειτουργεί στην πραγματικότητα, τους τύπους που θα συναντήσετε σε ένα φύλλο δεδομένων (πολικότητα, αριθμός ινών, φύλο και περίβλημα) και βήμα προς βήμα--να επιλέξετε το σωστό. Όπου έχει σημασία, δείχνει τη διεπαφή και τα πρότυπα πολικότητας, ώστε να μπορείτε να επιβεβαιώσετε ένα μέρος αντί να μαντεύετε.
Τι είναι ένας προσαρμογέας MPO;
Ένας προσαρμογέας MPO, μερικές φορές γραμμένος ως προσαρμογέας MPO/MTP, είναι μια συσκευή σύζευξης οπτικών ινών που έχει κατασκευαστεί για συνδέσμους MPO πολλαπλών{{0} ινών. Λαμβάνει έναν σύνδεσμο από κάθε πλευρά και τις συγκρατεί με τον σωστό προσανατολισμό, έτσι μια ολόκληρη σειρά ινών, είτε πρόκειται για 8, 12, 16 είτε 24 από αυτές, συνδυάζεται μέσω μιας συμπαγούς διεπαφής.
Σε αντίθεση με το αμονός-προσαρμογέας LC οπτικών ινών, που συνδυάζει μόνο δύο ίνες, ένας προσαρμογέας MPO διαχειρίζεται μια ολόκληρη σειρά, μερικές φορές δύο στοιβαγμένες σειρές. Αυτό είναι που το καθιστά τη ραχοκοκαλιά της επιδιόρθωσης υψηλής-πυκνότητας, όπου ο χώρος του rack, η ροή αέρα και η δρομολόγηση καλωδίων είναι όλα υπό πίεση.

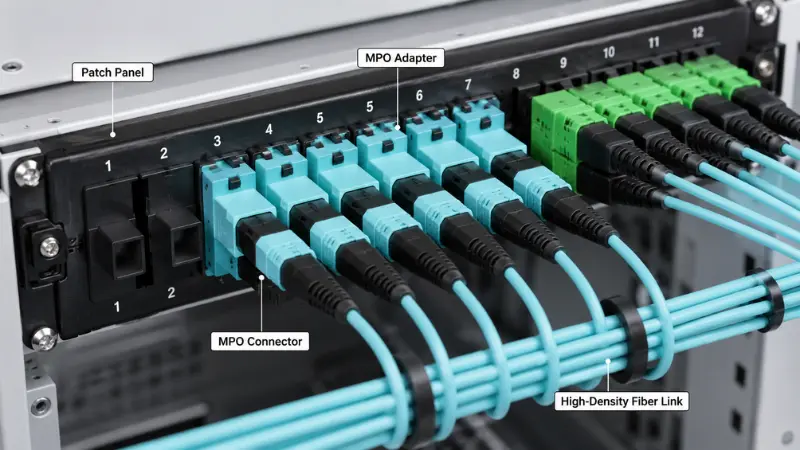

Συνήθως θα βρείτε προσαρμογείς MPO σε πίνακες ενημέρωσης κέντρων δεδομένων και κασέτες MPO, καλωδίωση κορμού και κορμού, οπτικά πλαίσια διανομής και έργα μετεγκατάστασης που μεταφέρουν συνδέσμους διπλής όψης 40G, 100G ή 400G σε παράλληλα οπτικά συστήματα.
Προσαρμογέας MPO vs συνδετήρας MPO
Οι δύο όροι ταξιδεύουν μαζί, αλλά δεν είναι το ίδιο μέρος. Ο σύνδεσμος βρίσκεται στο καλώδιο. ο προσαρμογέας βρίσκεται στον πίνακα.
| Είδος | Προσαρμογέας MPO | Υποδοχή MPO |
|---|---|---|
| Κύρια λειτουργία | Συνδέει και ευθυγραμμίζει δύο υποδοχές MPO | Τερματίζει μια σειρά από οπτικές ίνες |
| Εκεί που κάθεται | Τοποθετείται σε πάνελ, κασέτα ή πλάκα προσαρμογέα | Προσαρμόζεται στο άκρο ενός κορμού ή καλωδίου patch |
| Βασική δουλειά | Κρατάει και τους δύο συνδέσμους στον σωστό προσανατολισμό | Μεταφέρει τις ίνες και ζευγαρώνει με τον αντίθετο σύνδεσμο |
| Τι να ελέγξετε | Πολικότητα, προσανατολισμός κλειδιού, στυλ στέγασης, αριθμός ινών | Αριθμός ινών, φύλο, βαθμός φερρούλου, στίλβωση, απώλεια εισαγωγής |
Εν ολίγοις, τοΥποδοχή MPOείναι το εξάρτημα που είναι συνδεδεμένο στο καλώδιο, ενώ ο προσαρμογέας είναι το μέρος του πίνακα που επιτρέπει τη σωστή σύνδεση δύο βυσμάτων.
Πώς λειτουργεί ένας προσαρμογέας MPO;
Ένας προσαρμογέας MPO είναι ένας μηχανικός οδηγός, όχι ένα οπτικό εξάρτημα. Συνήθως δεν περιέχει δικές του ίνες. Όταν σπρώχνετε έναν σύνδεσμο από κάθε πλευρά, το περίβλημα του προσαρμογέα καθορίζει τον προσανατολισμό του και διατηρεί τη σωστή θέση ταιριάσματος, ώστε οι δύο δακτύλιοι να μπορούν να συναντηθούν ίσα.
Περίβλημα, κλειδί και καρφίτσες οδηγού
Κάθε σύνδεσμος MPO χρησιμοποιεί ένα ορθογώνιο δακτύλιο πολλαπλών-ινών (MT) με ένα μικρό κλειδί στη μία πλευρά του σώματος. Το άνοιγμα του προσαρμογέα είναι διαμορφωμένο σε αυτό το κλειδί, επομένως ένας σύνδεσμος τοποθετείται μόνο μονής κατεύθυνσης. Η λεπτή ευθυγράμμιση, ωστόσο, προέρχεται από τα ίδια τα φερρούλια. Σε ένα σωστό ζεύγος, ο ένας σύνδεσμος είναι καρφιτσωμένος, που σημαίνει αρσενικό με δύο καρφίτσες-οδηγούς, και ο άλλος είναι ξεκαρφιτσωμένος, που σημαίνει θηλυκός με δύο οπές οδήγησης. Οι καρφίτσες γλιστρούν στις οπές και καταχωρούν τους δύο δακτύλιους σε απόσταση μικρών. ΟΔιαστάσεις διεπαφής MPOπου καθορίζουν αυτήν την ακίδα και τη γεωμετρία της οπής οδηγό-για αρσενικά και θηλυκά βύσματα ορίζονται στο IEC 61754-7, γι' αυτό οι συμβατοί σύνδεσμοι και προσαρμογείς διαφορετικών κατασκευαστών μπορούν να αλληλοσυνδέονται.
Το φύλο της εφαρμογής σύνδεσης δεν είναι προαιρετικό
Επειδή η ευθυγράμμιση εξαρτάται από τις ακίδες που εδράζονται σε οπές, ένα λειτουργικό ζευγάρωμα χρειάζεται ακριβώς έναν αρσενικό και έναν θηλυκό σύνδεσμο. Δύο αρσενικά δεν θα κάθονται, καθώς δεν υπάρχουν τρύπες για να πάρουν τις καρφίτσες, και η πίεση μπορεί να προκαλέσει ζημιά στις ακραίες όψεις. Δύο θηλυκά δεν έχουν τίποτα να τα ευθυγραμμίσει καθόλου. Επομένως, προτού παραγγείλετε, εντοπίστε το φύλο κατά μήκος ολόκληρου του συνδέσμου: αν ο κορμός σας είναι θηλυκός, η κασέτα ή το έμπλαστρο στην άλλη πλευρά πρέπει να φέρει τις καρφίτσες. Ο προσαρμογέας δεν μπορεί να διορθώσει μια αναντιστοιχία φύλου. χωράει μόνο ό,τι του δώσεις.
Επεξήγηση πολικότητας και προσανατολισμού κλειδιού προσαρμογέα MPO
Η πολικότητα είναι το μέρος της εργασίας MPO που παράγει τα περισσότερα σφάλματα πεδίου, επειδή τα μέρη μπορούν να χωρέσουν μηχανικά ενώ η οπτική διαδρομή είναι λάθος. Σε μια ζεύξη διπλής όψης η μία ίνα εκπέμπει και η άλλη λαμβάνει. Σε ένα πολυ-MPO ινών που μεταδίδει-και-τη σχέση εκπέμπει-και-πρέπει να επιβιώνει σε κάθε κορμό, κασέτα και καλώδιο patch στο κανάλι, επομένως η πολικότητα είναι ιδιότητα ολόκληρου του συνδέσμου και όχι ενός μεμονωμένου προσαρμογέα.
Τύπος Α, Τύπος Β και Τύπος Γ
Το TIA-568.3 περιγράφει τρεις τύπους πολικότητας συστοιχιών. Διαφέρουν ως προς τον τρόπο χαρτογράφησης των ινών από άκρη σε άκρη και ως προς τον τρόπο πληκτρολόγησης των βυσμάτων.
| Τύπος | Χαρτογράφηση ινών (όπου προσγειώνεται η θέση 1) | Προσανατολισμός κλειδιού | Εκεί που ταιριάζει |
|---|---|---|---|
| Τύπος Α (ευθεία) | Θέση 1 έως θέση 1 | Πληκτρολογήστε-πάνω έως πλήκτρο-κάτω | Δομημένη καλωδίωση με{0}}κασέτα. το κανάλι χρειάζεται ένα αναποδογυρισμένο καλώδιο patch |
| Τύπος Β (αντίστροφη) | Θέση 1 έως θέση 12 | Πληκτρολογήστε-μέχρι πληκτρολόγηση-επάνω | Η κοινή επιλογή για άμεση παράλληλη οπτική. τα ίδια κορδόνια μπαλωμάτων λειτουργούν και στα δύο άκρα |
| Τύπος C (ζεύγος-αναποδογυρίστηκε) | Θέση 1 στη θέση 2, σε ανταλλαγμένα ζεύγη | Πληκτρολογήστε-πάνω έως πλήκτρο-κάτω | Ορισμένα συστήματα διπλής όψης MPO-σε-LC |
Και τα τρία είναι έγκυρα και συμμορφώνονται με τα πρότυπα-και τα τρία επιτυγχάνουν τον ίδιο στόχο να μεταδίδονται από τη μια άκρη για να λαμβάνουν από την άλλη. Το πρόβλημά τους είναι ότι δεν είναι διαλειτουργικά αν τα αναμίξετε. Διαλέξτε μία μέθοδο για ολόκληρη την εγκατάσταση και διατηρήστε τη συνεπή, γιατί ηΜέθοδοι πολικότητας TIA-568.3είναι εναλλάξιμα ως προς το αποτέλεσμα αλλά όχι όταν συνδυάζονται στο ίδιο κανάλι.
Πλήκτρο ανάγνωσης-επάνω και πληκτρολόγηση-κάτω
Το πλήκτρο-επάνω σημαίνει ότι η καρτέλα του κλειδιού της εφαρμογής σύνδεσης δείχνει προς τα πάνω. πλήκτρο-κάτω σημαίνει ότι δείχνει προς τα κάτω. Με το κλειδί επάνω και το άκρο στραμμένο προς το μέρος σας, η θέση 1 κάθεται στα αριστερά. Το αν δύο συνδεδεμένες υποδοχές συναντούν το κλειδί-μέχρι το κλειδί-κάτω ή το πλήκτρο-προς το πλήκτρο-επάνω είναι ακριβώς αυτό που αποφασίζει μια ευθεία έναντι μιας αντίστροφης αντιστοίχισης, επομένως σε ένα φύλλο δεδομένων η σχέση κλειδιού αποτελεί άμεση ένδειξη για τον τύπο πολικότητας. Αξίζει να επισημάνετε μια παγίδα: οι θέσεις αντιστροφής αντιστρέφουν επίσης την γωνιακή ακραία όψηΥποδοχές μονής λειτουργίας APC, οπότε ο Τύπος Β είναι συνήθως μια πολυλειτουργική, επίπεδη-σύμβαση στιλβωτικής ουσίας. Εάν εργάζεστε με APC, επιβεβαιώστε τη στίλβωση και τη γωνία προτού υποθέσετε μια μέθοδο.
MPO vs MTP Adapter: Είναι το ίδιο;
Θα δείτε συχνά ανταλλακτικά με την ένδειξη MPO/MTP και αναρωτιέστε αν αγοράζετε δύο διαφορετικά πράγματα. Το MTP είναι σήμα κατατεθέν της US Conec για το δικό της βελτιωμένο βύσμα MPO, κατασκευασμένο για αυστηρότερες ανοχές με πλωτό δακτύλιο και μεταλλικό σφιγκτήρα καρφίτσας. Εξ ορισμού αΗ υποδοχή MTP είναι πλήρως συμβατή με το πρότυπο MPO, άρα το MTP και το γενικό MPO συνδυάζονται. Με απλά λόγια, κάθε MTP είναι MPO, αλλά δεν είναι κάθε MPO MTP.
Για έναν προσαρμογέα, αυτό σημαίνει ότι ένας ποιοτικός προσαρμογέας MPO θα συνδυάσει το MTP και τους γενικούς συνδέσμους MPO. οι πρακτικές διαφορές στη συνοχή των απωλειών και στην αντοχή του κύκλου{0}}ζευγάρωσης βρίσκονται κυρίως στον σύνδεσμο και όχι στον ζεύκτη. Όταν μια προδιαγραφή έργου λέει MTP, αξίζει να ελέγξετε εάν ο πελάτης εννοεί συγκεκριμένα το εμπορικό σήμα Conec των ΗΠΑ ή χρησιμοποιεί τη λέξη χαλαρά για οποιοδήποτε MPO, επειδή αυτή η μοναδική διάκριση αλλάζει την τιμή και την προμήθεια. Για μια βαθύτερη σύγκριση, δείτε το δικό μαςοδηγός για ίνες MPO και MTP.
Τύποι προσαρμογέων MPO
Με αριθμό φυτικών ινών: 8, 12, 16 και 24
Αντιστοιχίστε τον προσαρμογέα με τη μορφή σύνδεσης και την εφαρμογή. Κοινοί αριθμοί και πού εμφανίζονται:
- 8 και 12 ίνες:Το 40G-SR4 και το 100G-SR4 χρησιμοποιούν 8 ίνες, που συχνά βρίσκονται μέσα σε ένα MPO 12-ινών. Το singlemode 400G-DR4 χρησιμοποιεί επίσης 8 ίνες σε ένα MPO-12.
- 16 ίνες:Το 400G-SR8 και οι παραλλαγές 800G χρησιμοποιούν 16 ίνες, με 8 εκπομπής και 8 λήψης, σε ένα MPO-16.
- 24 ίνες:μια μορφή δύο-σειρών για πολύ υψηλή πυκνότητα και ορισμένους συνδέσμους παλαιού τύπου 100G-SR10.
Ένα MPO-12 και ένα MPO-16 δεν είναι εναλλάξιμα. Διαφέρουν ως προς το πλάτος του δακτυλίου και το κλειδί, επομένως διαφέρει και το άνοιγμα του προσαρμογέα. Επιβεβαιώστε την καταμέτρηση τόσο στην υποδοχή όσο και στον πίνακα πριν αγοράσετε.Προσαρμογείς MTP/MPO πολλαπλών-πλήθουςείναι διαθέσιμα για την απλοποίηση της αποθήκευσης, αλλά ο προσαρμογέας πρέπει ακόμα να ταιριάζει με τον σύνδεσμο που χρησιμοποιείτε στην πραγματικότητα.
Singlemode vs multimode
Οι προσαρμογείς MPO έρχονται και για τα δύο. Το Singlemode (OS2) ταιριάζει σε μεγαλύτερη εμβέλεια και πιο περιορισμένους προϋπολογισμούς απώλειας, ενώ το multimode (OM3, OM4, OM5) κυριαρχεί στους συνδέσμους μικρής-προσέγγισης και υψηλής-ταχύτητας εντός του κέντρου δεδομένων. Ο τύπος ίνας καθορίζει τη στιλβωτική και απόδοση του συνδετήρα και συχνά το χρώμα του περιβλήματος. Εάν εξακολουθείτε να αποφασίζετε ποια να αναπτύξετε, η επισκόπηση μαςsinglemode έναντι multimode fiberκαθορίζει τις ανταλλαγές-.
Κωδικός χρώματος και περίβλημα
Το χρώμα είναι μια χρήσιμη πρώτη ένδειξη. Το Aqua συνήθως σηματοδοτεί OM3 ή OM4, το ματζέντα ή το ιώδες erika συχνά σηματοδοτεί OM4, το πράσινο χρώμα του ασβέστη σηματοδοτεί OM5 και το μπλε ή το πράσινο είναι κοινό για single mode. Ωστόσο, είναι μια ένδειξη, όχι μια εγγύηση, επειδή οι κατασκευαστές διαφέρουν και η επιλογή UPC-έναντι-APC επηρεάζει επίσης το χρώμα του αμαξώματος. Διαβάστε το φύλλο δεδομένων για τον τύπο ινών, την πολικότητα και την ποιότητα αντί να αγοράσετε μόνο το χρώμα του περιβλήματος. Εάν η χρωματική σας απόφαση εξαρτάται πραγματικά από το γυαλί, τοΟικογένεια πολλαπλών λειτουργιών OM1 έως OM5εξηγεί πώς αντιστοιχίζονται οι βαθμοί στις εφαρμογές.
Flanged vs flangeless
Αυτή είναι μια-επιλογική απόφαση περισσότερο από μια απόφαση απόδοσης.
| Αποψη | Φλάντζα | Χωρίς φλάντζα |
|---|---|---|
| Βάση | Βίδα- στερεωμένη σε μεταλλικό πάνελ | Snap-στο κλιπ, εργαλείο-λιγότερο |
| Το καλύτερο όταν | Διορθώθηκε ODF ή patch panel, πιο βαρύς χειρισμός, συχνή επαν-επιδιόρθωση | Αρθρωτά πάνελ και κασέτες υψηλής-πυκνότητας, γρήγορη συναρμολόγηση |
| Ανταλλαγή-εκτός | Πιο δυνατό κράτημα, πιο αργή τοποθέτηση | Γρήγορη τοποθέτηση, η συγκράτηση βασίζεται στην αποκοπή του πάνελ |
Εάν ο προσαρμογέας ζει σε σταθερό μεταλλικό πλαίσιο που χειρίζεται συχνά, η φλάντζα είναι η ασφαλέστερη επιλογή. Εάν ετοιμάζετε ένα πυκνό αρθρωτό πάνελ και θέλετε-λιγότερη συναρμολόγηση του εργαλείου, συνήθως κερδίζει το χωρίς φλάντζα.
Πού χρησιμοποιούνται οι προσαρμογείς MPO;
Αντί να απαριθμήσετε τις εφαρμογές, βοηθάει να δείτε το σημείο σύνδεσης και τη σημείωση επιλογής για καθεμία.
Κέντρα δεδομένων.Οι προσαρμογείς MPO βρίσκονται σε patch panels, στο πίσω μέρος της κασέτας και στις συνδέσεις κορμού-σε-πορτμπαγκάζ. Ένα τυπικό μονοπάτι έχει μεγάλο-πλήθοςMPO κορμός ή καλώδιο patchσε έναν πίνακα και, στη συνέχεια, το σπάει μέσω κασετών σε θύρες διπλής όψης LC. Η σημείωση επιλογής: αντιστοιχίστε τον τύπο πολικότητας της κασέτας και τον προσανατολισμό του πλήκτρου, διαφορετικά η διάσπαση δεν θα διατηρήσει τη μετάδοση και τη λήψη.
Τηλεπικοινωνίες και ODF.Στα πλαίσια οπτικής διανομής και στη δρομολόγηση κεντρικών-γραφείων, το MPO ενοποιεί πολλές ίνες σε συμπαγή πάνελ. Εάν επιλέγετε ανάμεσα σε στυλ πλαισίων, η σύγκριση μαςODF έναντι πάνελ ενημέρωσης κώδικακαλύπτει όπου ταιριάζει το καθένα.
Κασέτες και ξεσπάσματα.Πολλές κασέτες χρησιμοποιούν προσαρμογείς MPO στο πίσω μέρος και LC στο μπροστινό μέρος, μετατρέποντας τον έναν κορμό σε θύρες διόρθωσης διπλής όψης. Για μικτές αναπτύξεις, βλLC έναντι MTP/MPO για υψηλή πυκνότητα, και όπου ένα
Διάσπαση 8-πυρήνα SC-σε-MTP/MPOέχει νόημα.
Υψηλή-μετάβαση ταχύτητας.Μεταβαίνοντας από την αμφίδρομη σε παράλληλη οπτική, η καλωδίωση MPO απλοποιεί το φυσικό επίπεδο. 400G-SR8, για παράδειγμα, εκτελείται16 ίνες πάνω από ένα MPO-16ανά IEEE 802.3. Εάν κάνετε ένα βήμα 100G πρώτα, το δικό μας
Οδηγός καλωδίωσης 100Gπεριηγείται στις επιλογές.
Οφέλη με μια ματιά
| Οφελος | Τι σημαίνει στην πράξη |
|---|---|
| Μεγαλύτερη πυκνότητα | Μία διεπαφή MPO μεταφέρει 8 έως 24 ίνες, μειώνοντας τον αριθμό των ζεύξεων και των προσαρμογέων στο ράφι |
| Πιο καθαρή διαχείριση | Λιγότερα σημεία σύνδεσης σημαίνει λιγότερη συμφόρηση και καλύτερη ροή αέρα |
| Ταχύτερη εγκατάσταση | Προ{0}}τερματισμένοι κορμοί και κασέτες παραλείπονται στο-γυάλισμα και μάτισμα ιστότοπου |
| Πιο εύκολες αναβαθμίσεις | Μια προγραμματισμένη ραχοκοκαλιά MPO μπορεί να-επαναφέρει τις κασέτες, τα σπασίματα ή την άμεση παράλληλη οπτική |
| Έτοιμο για υψηλή-ταχύτητα | Μια εγγενής εφαρμογή για παράλληλους πομποδέκτες 40G, 100G και 400G |
Πώς να επιλέξετε έναν προσαρμογέα MPO: Ένα πλαίσιο 6 βημάτων;
Αντί να διαλέγετε με βάση το σχήμα, επεξεργαστείτε το κανάλι με τη σειρά:
- Επιβεβαιώστε τον τύπο συνδέσμου.Είναι απευθείας σύνδεση MPO-προς-MPO ή κασέτες τροφοδοσίας κορμού MPO που ξεσπούν σε LC;
- Επιβεβαιώστε τη διεπαφή του πομποδέκτη.Σημειώστε τον αριθμό ινών και τον σύνδεσμο, για παράδειγμα 100G-SR4 σε 8 ίνες ή 400G-SR8 σε 16 ίνες και συχνά APC.
- Επιβεβαιώστε τον αριθμό των ινών κορμού.MPO-8, 12, 16 ή 24; ο προσαρμογέας πρέπει να ταιριάζει.
- Επιβεβαίωση κασέτας έναντι άμεσης.Οι κασέτες ορίζουν τη χαρτογράφηση πολικότητας για εσάς. Ένας άμεσος σύνδεσμος ωθεί την πολικότητα στο πορτμπαγκάζ και τα κορδόνια μπαλωμάτων, επομένως αναλαμβάνετε μόνοι σας την ευθύνη.
- Επιβεβαιώστε τον προσανατολισμό και το περίβλημα του κλειδιού.Πλήκτρο-πάνω έως πλήκτρο-κάτω ή πλήκτρα-πάνω έως πλήκτρο-επάνω για τη μέθοδο σας και με φλάντζα ή χωρίς φλάντζα για τον πίνακα σας.
- Επιβεβαιώστε την απώλεια προϋπολογισμού και την καθαριότητα.Επιλέξτε τον βαθμό εισαγωγής-απώλειας που χρειάζεται ο προϋπολογισμός του συνδέσμου σας και προγραμματίστε να επιθεωρήσετε και να καθαρίσετε πριν από το ζευγάρωμα.
Εάν τα βήματα 1 έως 5 σάς αφήνουν με περισσότερες από μία μετρήσεις για απόθεμα, ένας προσαρμογέας πολλαπλών-μορφών μπορεί να απλοποιήσει το ράφι, αλλά μόνο αφού αυτά τα βήματα έχουν πραγματικά διευθετηθεί.
Παράδειγμα: Επιλογή προσαρμογέα για πίνακα ενημέρωσης κώδικα του Κέντρου δεδομένων
Ας υποθέσουμε ότι προσγειώνετε έναν κορμό 24-ινών OM4 MPO σε ένα πάνελ 1U και το σπάζετε σε LC duplex για διακόπτες 100G-SR4. Οι σύνδεσμοι κορμού είναι θηλυκά και οι υποδοχές MPO της κασέτας είναι αρσενικοί, επομένως ένας τυπικός προσαρμογέας MPO τους συνδυάζει χωρίς σύγκρουση φύλου. Έχετε τυποποιήσει τη Μέθοδο Β, επομένως οι κασέτες και ο κορμός είναι τύπου Β και οι σύνδεσμοι συναντώνται από το πλήκτρο-μέχρι το πλήκτρο-επάνω. ο προσαρμογέας πρέπει απλώς να υποστηρίζει αυτόν τον προσανατολισμό και τη μορφή μέτρησης ινών{12}}που χρησιμοποιεί η κασέτα. Επιλέγετε αντάπτορες χωρίς φλάντζες επειδή το πάνελ έχει ένα πυκνό κούμπωμα-στο σχεδιασμό, το περίβλημα aqua επειδή η ίνα είναι OM4 και ένα βαθμό χαμηλής απώλειας επειδή το κανάλι ξοδεύει ήδη τον προϋπολογισμό σε δύο κασέτες. Πριν από την επιδιόρθωση, επιθεωρείτε κάθε δακτύλιο. Τίποτα από αυτά δεν είναι εξωτικό, αλλά παραλείψτε τον έλεγχο πολικότητας και ολόκληρο το πάνελ μεταδίδεται αθόρυβα στη μετάδοση.
Λίστα ελέγχου προδιαγραφών προσαρμογέα MPO για RFQ
Όταν στέλνετε ένα αίτημα προσφοράς, δώστε στον προμηθευτή αυτά τα στοιχεία, ώστε το σωστό ανταλλακτικό να αποσταλεί την πρώτη φορά:
- Αριθμός ινών: 8F, 12F, 16F ή 24F
- Τύπος ίνας: single mode (OS2) ή multimode (OM3, OM4, OM5)
- Τύπος πολικότητας: A, B ή C
- Προσανατολισμός πλήκτρων: πληκτρολογήστε-πάνω προς πλήκτρα-κάτω ή πληκτρολογήστε-πάνω για πλήκτρα-επάνω
- Φύλο εφαρμογής σύνδεσης που χρησιμοποιείται στον σύνδεσμο
- Περίβλημα: με φλάντζα ή χωρίς φλάντζα
- Χρώμα και υλικό στέγασης
- Εύρος θερμοκρασίας λειτουργίας
- Εισαγωγή-βαθμός απώλειας ή σύνδεσμος-στόχος προϋπολογισμού
- Καλύμματα σκόνης και συμβατότητα με πλάκα προσαρμογέα ή πάνελ
- Συμμόρφωση όπως RoHS, συν μια αναφορά δοκιμής
Ένα σύντομο διάγραμμα καλωδίωσης δίπλα σε αυτήν τη λίστα αφαιρεί το μεγαλύτερο μέρος του-πίσω και-πίσω.
Επιθεωρήστε και καθαρίστε πριν ζευγαρώσετε
Ένας δακτύλιος MPO συσκευάζει πολλές ακραίες όψεις σε μία επιφάνεια, έτσι ώστε ένα μόνο σημείο μπορεί να αφαιρέσει περισσότερα από ένα κανάλια. Στους δακτύλιους 16 και 24 ινών, η διακύμανση ύψους μεταξύ των ινών κάνει πιο δύσκολο τον ομοιόμορφο καθαρισμό, γι' αυτό ο κανόνας είναι να επιθεωρείτε, να καθαρίζετε και μετά να επιθεωρείτε ξανά. Η μόλυνση εμφανίζεται ως υψηλότερη απώλεια εισαγωγής, υψηλότερη ανάκλαση και διακοπτόμενοι σύνδεσμοι που καθυστερούν να εντοπιστούν σε ένα πυκνό πλαίσιο. Χρησιμοποιήστε κατάλληλα εργαλεία επιθεώρησης και καθαρισμού MPO και ακολουθήστε τον ήχοτερματίστε-την πρακτική επιθεώρησης προσώπουπριν από κάθε σύντροφο. Οι σημειώσεις μας για
χειρισμός άλτης MPOκαλύψτε την-ημερήσια φροντίδα-που κρατά τα τελικά πρόσωπα καθαρά από την αρχή.
Συνήθη λάθη και τι κοστίζουν
- Αγνοώντας την πολικότητα.Τα εξαρτήματα ταιριάζουν, αλλά μεταδίδουν προσγειώσεις κατά τη μετάδοση. Ο σύνδεσμος είναι σκοτεινός και χάνετε χρόνο ανιχνεύοντας μια σύνδεση που φαίνεται να είναι σωστή.
- Αντιμετωπίζοντας το MPO και το MTP ως πανομοιότυπα σε ποιότητα.Και τα δύο ζευγαρώνουν, αλλά η απώλεια και η αντοχή διαφέρουν. Αν υποθέσουμε ότι η ισοτιμία μπορεί να προκαλέσει αθόρυβα έναν περιορισμένο προϋπολογισμό συνδέσμων.
- Αγορά μόνο με χρώμα.Το Aqua δεν επιβεβαιώνει την ποιότητα, την πολικότητα ή τη στίλβωση. Το δελτίο δεδομένων κάνει.
- Ξεχνώντας το φύλο.Δύο καρφιτσωμένοι ή δύο ξεκαρφιτσωμένοι σύνδεσμοι δεν θα ευθυγραμμιστούν και αν τους πιέσετε μπορεί να χαράξουν τις ακραίες όψεις.
- Κανένα σχέδιο αναβάθμισης.Ένας προσαρμογέας και ο κορμός που επιλέγονται μόνο για σήμερα ενδέχεται να μην-επαναφέρονται στα 400G ή 800G αργότερα.
Συχνές ερωτήσεις σχετικά με τους προσαρμογείς MPO
Ε: Τι κάνει πραγματικά ένας προσαρμογέας MPO;
Α: Συνδέει δύο υποδοχές MPO και τις συγκρατεί ευθυγραμμισμένες, ώστε μια ολόκληρη σειρά ινών να συνδυάζεται ταυτόχρονα μέσω μιας συμπαγούς διεπαφής.
Ε: Είναι ο προσαρμογέας ίδιος με τον σύνδεσμο;
Α: Όχι. Ο σύνδεσμος είναι συνδεδεμένος στο καλώδιο και ο προσαρμογέας είναι το τμήμα ζεύξης στον πίνακα που επιτρέπει τη σύνδεση δύο βυσμάτων.
Ε: Πρέπει να χρησιμοποιήσω τον τύπο Α ή τον τύπο Β;
Α: Εξαρτάται από όλο το κανάλι. Ο τύπος Β είναι κοινός για την απευθείας παράλληλη οπτική, επειδή τα ίδια καλώδια patch λειτουργούν και στα δύο άκρα. Ο τύπος Α είναι κοινός στη δομημένη καλωδίωση-που βασίζεται σε κασέτες. Αποφασίστε μια φορά και κρατήστε το σταθερό από άκρη σε άκρη.
Ε: Μπορεί ένας προσαρμογέας να εξυπηρετήσει τόσο το MPO-12 όσο και το MPO-24;
Α: Όχι. Το πλάτος του δακτυλίου και το κλειδί διαφέρουν, επομένως το άνοιγμα του προσαρμογέα είναι-ειδικό. Ορισμένοι προσαρμογείς προσφέρονται σε πολλές εκδόσεις πλήθους, αλλά κάθε έκδοση εξακολουθεί να ταιριάζει με μία μορφή.
Ε: Πώς μπορώ να διαβάσω το πλήκτρο-επάνω ή το πλήκτρο-κάτω από μια προδιαγραφή ή μια φωτογραφία;
A: Βρείτε τη γλωττίδα του κλειδιού στο σώμα του βύσματος. Το εάν δύο συνδεδεμένες συνδέσεις συναντώνται από πάνω-προς-από πάνω ή από πάνω-προς-επάνω, σας λέει ευθεία και αντίστροφη αντιστοίχιση, η οποία συνδέεται απευθείας με τον τύπο πολικότητας.
Ε: Οι προσαρμογείς μονής και πολλαπλής λειτουργίας είναι απλώς διαφορετικά χρώματα;
Α: Όχι. Ο τύπος ινών επηρεάζει το γυάλισμα, την ποιότητα και τις ανοχές, όχι μόνο το χρώμα. Επιβεβαιώστε την πλήρη προδιαγραφή.
Ε: Ποιον προσαρμογέα MPO χρειάζομαι για 400G ή 800G;
Α: Αυτά τα παράλληλα οπτικά συστήματα χρησιμοποιούν MPO-16 16 ινών, συχνά με APC. Ταιριάξτε τον προσαρμογέα με αυτόν τον αριθμό και το κλειδί.
Ε: Πώς μπορώ να ξέρω ότι ο προσαρμογέας ενός προμηθευτή είναι καλός;
Α: Ζητήστε τον τύπο ίνας, την πολικότητα, το φύλο, τη στέγαση, τον βαθμό απώλειας-εισαγωγής και μια αναφορά δοκιμής και, στη συνέχεια, ελέγξτε ότι ταιριάζει και πληροί τον προϋπολογισμό του συνδέσμου σας.
Ε: Τι πρέπει να παραγγείλω μαζί με τους προσαρμογείς;
Α: Συνήθως τα καλώδια κορμού και patch, κασέτες, μια πλάκα ή πίνακας προσαρμογέα και καλύμματα σκόνης, όλα ταιριάζουν με την ίδια πολικότητα και σχήμα κλειδιού.
Σύναψη
Ένας προσαρμογέας MPO είναι ένα μικρό μέρος με μεγάλη δουλειά: διατηρώντας δύο συνδέσεις πολλαπλών-ινών ευθυγραμμισμένες, ώστε ο σύνδεσμος να λειτουργεί την πρώτη φορά. Λάβετε σωστά τον αριθμό ινών, την πολικότητα, το φύλο, τον τύπο ινών και το περίβλημα και επιβεβαιώστε τα σύμφωνα με τα πρότυπα διεπαφής και πολικότητας αντί να αγοράζετε από την εμφάνιση. Εάν σχεδιάζετε ένα έργο MPO/MTP, στείλτε στον προμηθευτή σας τον αριθμό ινών, τον τύπο πολικότητας, τον προσανατολισμό του κλειδιού, το στυλ στέγασης και ένα διάγραμμα καλωδίωσης μπροστά. Αυτός είναι ο πιο γρήγορος δρόμος προς τα δεξιάΑντάπτορας MPOκαι τα αντίστοιχα συγκροτήματα καλωδίων για το δίκτυό σας.
