Σε μιαFBT splitter vs PLC splitterσύγκριση, καμία τεχνολογία δεν είναι αυτόματα καλύτερη για κάθε δίκτυο οπτικών ινών. Το FBT είναι συνήθως η πρώτη επιλογή για την αξιολόγηση όταν ένα έργο χρειάζεται χαμηλό αριθμό θυρών, παράθυρο καθορισμένου μήκους κύματος ή άνιση διαίρεση όπως 10/90. Το PLC είναι γενικά η ισχυρότερη επιλογή για ίση-διαίρεση υψηλής πυκνότητας, κάλυψη ευρείας μήκους κύματος και σταθερή απόδοση εξόδου σε δίκτυα FTTH και PON.
Η απόφαση δεν πρέπει να βασίζεται μόνο στην ονομασία της τεχνολογίας ή στην τιμή μονάδας. Ο αριθμός θυρών, το μοτίβο διαχωρισμού, η μέγιστη απώλεια εισαγωγής, η ομοιομορφία, τα μήκη κύματος λειτουργίας, ο τύπος συσκευασίας, η απώλεια σύνδεσης και ο πλήρης οπτικός προϋπολογισμός επηρεάζουν το εάν ένας διαχωριστής είναι κατάλληλος.
Οι αναγνώστες που χρειάζονται μια ευρύτερη εισαγωγή μπορούν πρώτα να το αναθεωρήσουνοδηγός για τους τύπους οπτικών διαχωριστών και τις αρχές λειτουργίας. Οι παρακάτω ενότητες εστιάζουν συγκεκριμένα στο πώς διαφέρουν τα σχέδια FBT και PLC και πώς να μετατρέψετε αυτές τις διαφορές σε μια αξιόπιστη επιλογή.
FBT ή PLC: Οδηγός γρήγορης επιλογής
| Απαίτηση έργου | Τεχνολογία για να αξιολογηθεί πρώτα | Λόγος |
|---|---|---|
| Άνιση διαίρεση όπως 5/95, 10/90 ή 20/80 | FBT | Οι ζεύκτες FBT σχεδιάζονται συνήθως για ασύμμετρη κατανομή οπτικής ισχύος. |
| Απλή διαίρεση 1×2 σε καθορισμένο μήκος κύματος | FBT ή PLC | Και τα δύο μπορεί να λειτουργήσουν. συγκρίνετε την εγγυημένη απώλεια, το εύρος ζώνης, το πακέτο και το συνολικό κόστος εγκατάστασης. |
| Ίση κατανομή 1×8, 1×16, 1×32 ή 1×64 | PLC | Η τεχνολογία PLC είναι κατάλληλη για συμπαγή, υψηλό-πλήθος και ομοιόμορφο ίσο διαχωρισμό. |
| Δίκτυο FTTH που υποστηρίζει πολλά σχέδια μήκους κύματος PON | PLC | Τα προϊόντα ευρυζωνικού PLC προσδιορίζονται συνήθως σε ένα ευρύ-εύρος λειτουργίας ενός τρόπου λειτουργίας. |
| Βρύση παρακολούθησης που πρέπει να διατηρήσει την περισσότερη ισχύ στη διαδρομή | FBT | Ένας ασύμμετρος λόγος ζεύξης μπορεί να κρατήσει μόνο ένα μικρό ποσοστό για παρακολούθηση. |
| Εξωτερικό ντουλάπι ή κλείσιμο | Πιστοποιημένη ολοκληρωμένη συναρμολόγηση | Η καταλληλότητα σε εξωτερικούς χώρους εξαρτάται από τη συσκευασία, τη σφράγιση, την προστασία και τα προσόντα της κοτσίδας, όχι μόνο από την τεχνολογία PLC ή FBT. |
| Χαμηλότερη αρχική τιμή εξαρτήματος | Συγκριτική σύγκριση-προγράμματος | Η σύνδεση, η συναρμογή πεδίου, ο χώρος περιβλήματος, οι απαιτήσεις δοκιμής και η εργασία αντικατάστασης μπορεί να υπερβούν την τιμή του γυμνού εξαρτήματος. |
Τι κάνει ένας οπτικός διαχωριστής;
Ένας οπτικός διαχωριστής είναι ένα παθητικό εξάρτημα που κατανέμει την οπτική ισχύ εισόδου μεταξύ δύο ή περισσότερων ινών εξόδου. Δεν ενισχύει, δεν αναγεννά ή αλλάζει ηλεκτρονικά το σήμα. Επομένως, κάθε έξοδος λαμβάνει λιγότερη οπτική ισχύ από την είσοδο, ακόμη και όταν η ίδια η συσκευή δεν έχει κατασκευαστική απώλεια.
Οι οπτικοί διαχωριστές χρησιμοποιούνται σε συστήματα FTTH, GPON, XGS-PON, οπτικών δικτύων διανομής, συνδέσμους παρακολούθησης και άλλα συστήματα πολλαπλών σημείων-στο-. Οι διαμορφώσεις μπορούν να γραφτούν ως 1×2, 1×8 ή 2×16, όπου ο πρώτος αριθμός προσδιορίζει το πλήθος εισόδου και ο δεύτερος το πλήθος εξόδου.
Οι όροισυνδέωνκαισχίστηςμερικές φορές επικαλύπτονται. Ένας ζεύκτης μπορεί να συνδυάζει ή να διαιρεί την οπτική ισχύ, ενώ ο διαχωριστής χρησιμοποιείται συνήθως όταν ο πρωταρχικός σκοπός είναι η διανομή σε πολλές εξόδους. Για μια πιο λεπτομερή εξήγηση των παραμέτρων που μοιράζονται αυτές οι συσκευές, ανατρέξτε σε αυτόν τον οδηγόΠροδιαγραφές ζεύξης και διαχωριστή οπτικών ινών.

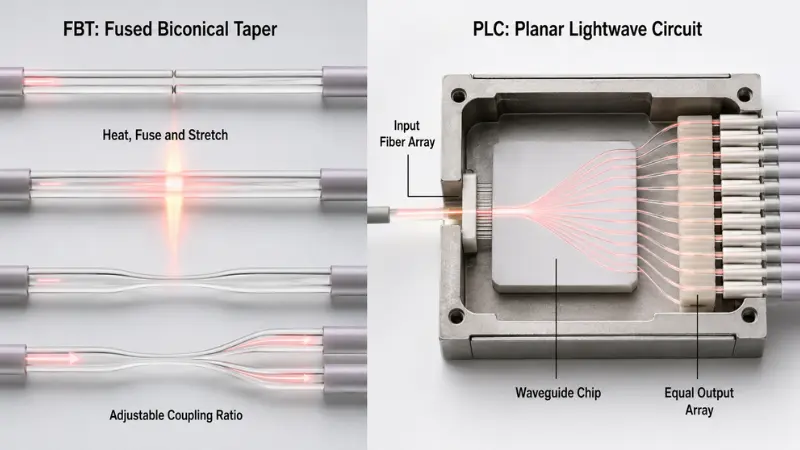

Πώς λειτουργούν οι διαχωριστές FBT και PLC;

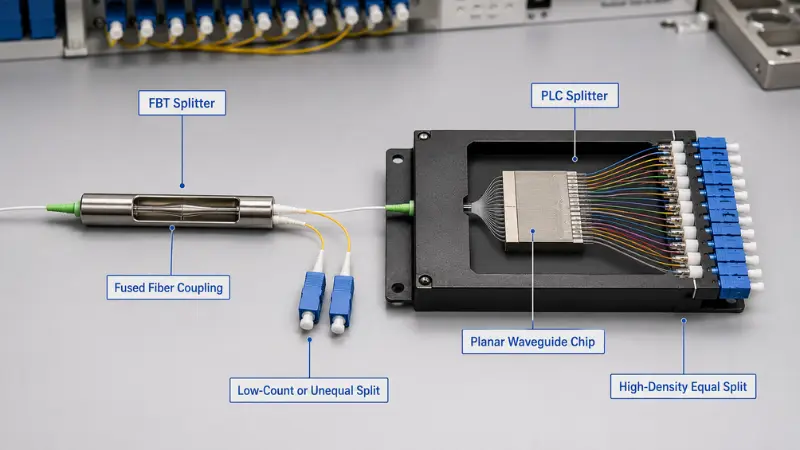

FBT Splitter Technology
Το FBT σημαίνειΣυντηγμένο δικωνικό κωνικό. Κατά τη διάρκεια της κατασκευής, δύο ή περισσότερες οπτικές ίνες ευθυγραμμίζονται, θερμαίνονται, συντήκονται και τεντώνονται για να δημιουργήσουν μια κωνική περιοχή σύζευξης. Η διαδικασία κατασκευής ελέγχει τον τρόπο μεταφοράς της οπτικής ισχύος μεταξύ των ινών.
Επειδή ο σύνδεσμος μπορεί να ρυθμιστεί, οι συσκευές FBT είναι ιδιαίτερα χρήσιμες για άνισες αναλογίες. Τα εμπορικά προϊόντα μπορούν να σχεδιαστούν για διανομές 50/50, 40/60, 20/80, 10/90 ή άλλες καθορισμένες διανομές. Η AFL, για παράδειγμα, δημοσιεύει συντηγμένους ευρείας ζώνης ζεύκτες με διαθέσιμους λόγους ζεύξης από 5% έως 50%. Αυτό είναι ένα οικογενειακό παράδειγμα προϊόντος και όχι μια καθολική προδιαγραφή για κάθε συσκευή FBT.Οι επίσημες πληροφορίες για τον ζεύκτη ευρείας ζώνης της AFLπαρέχει το αντίστοιχο πεδίο εφαρμογής και λεπτομέρειες προσόντων.
Ένα συμπαγέςΔιαχωριστής οπτικών ινών 1×2 FBTμπορεί επομένως να είναι κατάλληλο για μια βρύση παρακολούθησης, έναν κλάδο χαμηλής-πλήρης ή μια εφαρμογή όπου δύο διαδρομές απαιτούν διαφορετικά επίπεδα ισχύος.
Η απόδοση του FBT πρέπει ακόμα να αξιολογείται από το πραγματικό φύλλο δεδομένων. Ορισμένα προϊόντα είναι βελτιστοποιημένα για επιλεγμένα παράθυρα μήκους κύματος, ενώ διατίθενται επίσης κατάλληλα σχέδια ευρείας ζώνης. Δεν είναι ακριβές να υποθέσουμε ότι κάθε διαχωριστής FBT έχει την ίδια ευαισθησία σε μήκος κύματος, εύρος θερμοκρασίας ή περιορισμό αριθμού θύρας-.
Τεχνολογία PLC Splitter
Το PLC σημαίνειΕπίπεδο κύκλωμα φωτός. Ένας διαχωριστής PLC χρησιμοποιεί οπτικούς κυματοδηγούς που σχηματίζονται σε ένα τσιπ. Μια συστοιχία ινών εισόδου και μια συστοιχία ινών εξόδου ευθυγραμμίζονται με ακρίβεια με το τσιπ, συνδέονται και προστατεύονται μέσα στην τελική συσκευασία.
Αυτή η δομή είναι κατάλληλη για ίση κατανομή ισχύος σε πολλές εξόδους. Μια δημοσιευμένη οικογένεια διαχωριστών AFL PLC, για παράδειγμα, καθορίζει τη λειτουργία σε 1260–1650 nm, ακόμη και με διαχωρισμό στο δηλωμένο εύρος ζώνης, το χαμηλό PDL και τις διαμορφώσεις που εκτείνονται από 1×4 έως 2×32. Αυτά τα στοιχεία ισχύουν για τη συγκεκριμένη οικογένεια προϊόντων και δεν θα πρέπει να αντιμετωπίζονται ως εγγυήσεις για κάθε διαχωριστή PLC.Προδιαγραφές διαχωριστή PLC της AFLδηλώνει επίσης ότι οι αναγραφόμενες τιμές εισαγωγής-απώλειας εξαιρούν τις συνδέσεις.
Οι αγοραστές μπορούν να ελέγξουν τα διαθέσιμαΣειρά προϊόντων διαχωριστή PLCόταν ταιριάζουν με τις απαιτήσεις του αριθμού θυρών, της σύνδεσης, της pigtail και του πακέτου.
FBT Splitter vs PLC Splitter Comparison
| Συντελεστής Σύγκρισης | FBT Splitter | PLC Splitter |
|---|---|---|
| Οπτική δομή | Συντηγμένες και κωνικές οπτικές ίνες | Κύκλωμα κυματοδηγού με ευθυγραμμισμένες συστοιχίες ινών εισόδου και εξόδου |
| Τυπικό μοτίβο διάσπασης | Ίσο ή άνισο | Συνηθέστερα ίσοι |
| Η πιο δυνατή εφαρμογή | Χαμηλός-αριθμός κλαδιών και ασύμμετρων κρουνών | Ίση κατανομή-με υψηλή πυκνότητα |
| Συμπεριφορά μήκους κύματος | Εξαρτάται σε μεγάλο βαθμό από τον επιλεγμένο σχεδιασμό του προϊόντος και το παράθυρο μήκους κύματος | Τα ευρυζωνικά προϊόντα είναι συνήθως διαθέσιμα για δίκτυα πρόσβασης μονής-λειτουργίας |
| Η υψηλή απόδοση μετράει | Ενδέχεται να απαιτούνται πολλά συγχωνευμένα στάδια, αυξάνοντας τις σωρευτικές απώλειες και την πολυπλοκότητα της συναρμολόγησης | Κατάλληλο για συμπαγείς διαμορφώσεις υψηλού-θυρών- |
| Λιμενική ομοιομορφία | Για συγκεκριμένο προϊόν-και είναι πιο δύσκολο να ελεγχθεί σε πολλές κλιμακωτές εξόδους | Γενικά ταιριάζει καλύτερα στον έλεγχο της ομοιομορφίας σε πολλές ίσες εξόδους |
| Μέγεθος συσκευασίας | Οι συσκευές χαμηλού αριθμού-μπορεί να είναι συμπαγείς. πολλαπλά στάδια μπορεί να απαιτούν περισσότερο χώρο | Οι υψηλοί αριθμοί παραγωγής μπορούν να συσκευαστούν σε συμπαγείς μονάδες |
| Θερμοκρασία και περιβαλλοντική απόδοση | Εξαρτάται από το πακέτο και τα προσόντα | Εξαρτάται από το πακέτο και τα προσόντα |
| Τάση κόστους | Μπορεί να είναι οικονομικό για απλά σχέδια με χαμηλό-πλήθος ή άνιση | Συχνά παρέχει καλύτερη τιμή καθώς αυξάνεται ο ίσος αριθμός θυρών και η πυκνότητα |
| Κοινή χρήση δικτύου | Παρακολούθηση, αρχιτεκτονικές πατήματος και επιλεγμένη διανομή χαμηλού-πλήθους | Κατανομή FTTH, GPON, XGS-PON και υψηλής-πυκνότητας ODN |
Ο πίνακας περιγράφει τάσεις σχεδιασμού, όχι συμβατικά όρια. Ένας-διαιρέτης PLC χαμηλής ποιότητας μπορεί να έχει χειρότερη απόδοση από έναν καλά-συζευκτήρα FBT. Η ετικέτα τεχνολογίας δεν υποκαθιστά μια πλήρη αναφορά προδιαγραφών και δοκιμής.
Οπτικές παράμετροι που καθορίζουν την απόδοση
| Παράμετρος | Τι Σημαίνει | Πώς να το συγκρίνετε |
|---|---|---|
| Μέγιστη απώλεια εισαγωγής | Η μεγαλύτερη επιτρεπόμενη απώλεια από την είσοδο σε μια θύρα εξόδου | Χρησιμοποιήστε την εγγυημένη μέγιστη τιμή και επιβεβαιώστε εάν περιλαμβάνονται βύσματα. |
| Ομοιομορφία | Η διαφορά απώλειας μεταξύ της καλύτερης και της χειρότερης θύρας εξόδου | Χρησιμοποιήστε τη μέγιστη επιτρεπόμενη διακύμανση, όχι μόνο τη μέση ισχύ εξόδου. |
| PDL | Διακύμανση απώλειας που προκαλείται από αλλαγές στην κατάσταση πόλωσης | Συγκρίνετε το μέγιστο PDL στο καθορισμένο εύρος μήκους κύματος και θερμοκρασίας. |
| Απώλεια επιστροφής | Ένα μέτρο οπτικής ανάκλασης που επιστρέφει προς την πηγή | Οι υψηλότερες αποδόσεις-τιμές απώλειας γενικά υποδηλώνουν χαμηλότερη αντανάκλαση. |
| Κατευθυντικότητα | Απομόνωση μεταξύ οπτικών μονοπατιών ή θυρών εξόδου | Ελέγξτε την εγγυημένη ελάχιστη τιμή και τις ισχύουσες συνθήκες δοκιμής. |
| Απώλεια που εξαρτάται από το μήκος κύματος- | Διακύμανση στην απώλεια εισαγωγής σε όλο το εύρος μήκους κύματος λειτουργίας | Επιβεβαιώστε την πλήρη ζώνη λειτουργίας αντί να ελέγχετε μόνο ένα μήκος κύματος δοκιμής. |
| Απώλεια που εξαρτάται από τη θερμοκρασία- | Αλλαγή στην απώλεια εισαγωγής καθώς αλλάζει η θερμοκρασία του εξαρτήματος | Μην συγχέετε ένα δηλωμένο εύρος λειτουργίας με την εγγυημένη οπτική σταθερότητα σε αυτό το εύρος. |
| Απώλεια σύνδεσης | Πρόσθετες απώλειες που εισήχθησαν από τις εργοστασιακά-εγκατεστημένες συνδέσεις και το ζευγάρωμα πεδίου | Επιβεβαιώστε εάν η προδιαγραφή διαχωριστή αφορά γυμνές ίνες, πλεξίδες ή ένα πλήρες συγκρότημα με σύνδεσμο. |
Η απώλεια εισαγωγής αξίζει ιδιαίτερης προσοχής. Μια δημοσιευμένη τιμή μπορεί να περιγράφει μόνο τον γυμνό διαχωριστή, ενώ ένας άλλος προμηθευτής μπορεί να περιλαμβάνει εργοστασιακά-εγκατεστημένες συνδέσεις. Αυτές οι δύο τιμές δεν μπορούν να συγκριθούν άμεσα.
Το βερνίκι σύνδεσης επηρεάζει επίσης τη συμβατότητα αντανάκλασης και ζευγαρώματος. Το SC/APC είναι κοινό σε δίκτυα πρόσβασης όπου ο έλεγχος ανάκλασης είναι σημαντικός, αλλά η σωστή διεπαφή πρέπει να ταιριάζει με τον εξοπλισμό, τον προσαρμογέα και την υπάρχουσα εγκατάσταση. Οι ακραίες όψεις APC και UPC δεν πρέπει να συνδυάζονται απευθείας. Αυτός ο οδηγός γιαΓυάλισμα υποδοχών PC, UPC και APCεξηγεί τις διαφορές μηχανικής και επιστροφής{0}}απωλειών.
Πώς η αναλογία διαίρεσης επηρεάζει την οπτική απώλεια;
Ακόμη και ένας ιδανικός παθητικός διαχωριστής πρέπει να διαιρεί τη διαθέσιμη ισχύ. Για έναν ίσο διαχωριστή 1×N, η θεωρητική απώλεια διαχωρισμού είναι:
Ιδανική απώλεια διαχωρισμού=10 × log10(N)
| Ισότιμη διαίρεση | Κατά προσέγγιση Ιδανική Απώλεια |
|---|---|
| 1×2 | 3,0 dB |
| 1×4 | 6,0 dB |
| 1×8 | 9,0 dB |
| 1×16 | 12,0 dB |
| 1×32 | 15,1 dB |
| 1×64 | 18,1 dB |
Αυτά είναι μαθηματικά ελάχιστα. Η πραγματική μέγιστη απώλεια εισαγωγής είναι μεγαλύτερη επειδή η κατασκευασμένη συσκευή προκαλεί υπερβολική απώλεια, απώλεια μετάβασης και, όπου ισχύει, απώλεια συνδέσμου.
Οι αντιπροσωπευτικές επιλογές προϊόντων περιλαμβάνουν α1×2 PLC splitter, 1×8 PLC splitter, 1×16 PLC splitter, 1×32 PLC splitterκαι1×64 PLC splitter. Τα πραγματικά όριά τους πρέπει να λαμβάνονται από την αντίστοιχη εγκεκριμένη προδιαγραφή και όχι από τον παραπάνω θεωρητικό πίνακα.

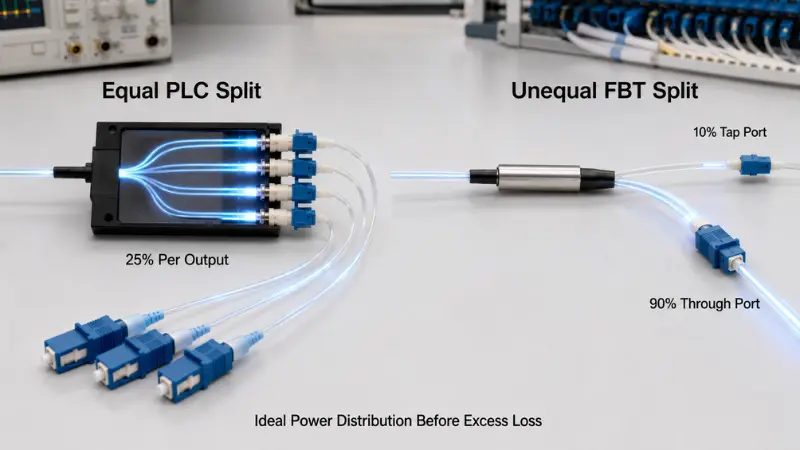

Άνιση απώλεια FBT Split
Για άνισο κλάδο που λαμβάνει κλάσμαpτης ισχύος εισόδου, η ιδανική απώλεια διακλάδωσης είναι:
Ιδανική απώλεια κλάδου=−10 × log10(p)
Για μια θεωρητική διάσπαση 10/90:
- Ο κλάδος 10% έχει ιδανική απώλεια 10,0 dB.
- Ο κλάδος 90% έχει ιδανική απώλεια περίπου 0,46 dB.
Η πραγματική απώλεια εισαγωγής και στις δύο διαδρομές θα είναι υψηλότερη επειδή ο συζεύκτης έχει υπερβολική απώλεια και μια επιτρεπόμενη ανοχή-αναλογίας ζεύξης. Η προδιαγραφή αγοράς θα πρέπει επομένως να προσδιορίζει τη θύρα βρύσης, μέσω της θύρας, την ανοχή ζεύξης και τη μέγιστη απώλεια για κάθε διαδρομή.
Αυτή η διαφορά είναι γιατί το FBT παραμένει σχετικό σε διατάξεις μακράς ή διακλαδισμένης πρόσβασης. Μια πιο λεπτομερής συζήτηση για την εφαρμογή είναι διαθέσιμη σε αυτόν τον οδηγό γιαμη ισορροπημένη διάσπαση για αγροτικά έργα FTTH.

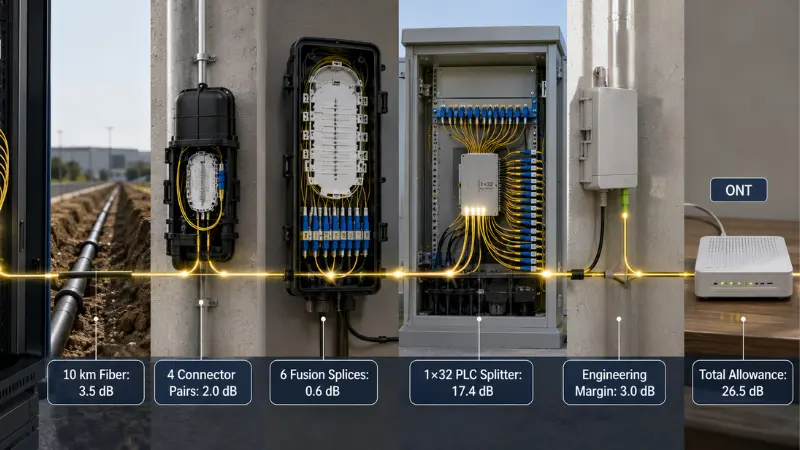

Παράδειγμα εργασίας: Ένας οπτικός προϋπολογισμός PLC 1×32
Το παρακάτω είναι ένας ενδεικτικός υπολογισμός, όχι μια καθολική σχεδίαση PON. Κάθε τιμή πρέπει να αντικατασταθεί με την πραγματική προδιαγραφή καλωδίου, εξαρτήματος και εξοπλισμού για το έργο.
| Στοιχείο απώλειας | Παράδειγμα Υπόθεση | Υπολογιζόμενο Επίδομα |
|---|---|---|
| Εξασθένιση ινών | 10 km × 0,35 dB/km | 3,5 dB |
| Συνδυασμένα ζεύγη συνδέσμων | 4 × 0,5 dB | 2,0 dB |
| Συντήξεις | 6 × 0,1 dB | 0,6 dB |
| 1×32 PLC splitter | Μέγιστο 17,4 dB, βάσει μιας δημοσιευμένης οικογένειας προϊόντων διαχωρισμού γυμνών- | 17,4 dB |
| Περιθώριο μηχανικής και γήρανσης | Υπόθεση έργου | 3,0 dB |
| Συνολικό επίδομα διαδρομής | 26,5 dB |
Η τιμή του διαχωριστή 17,4 dB προέρχεται από ένα φύλλο δεδομένων AFL PLC και εξαιρεί ρητά τις συνδέσεις. Περιλαμβάνεται μόνο για την επίδειξη της μεθόδου υπολογισμού.
Εάν ο επιλεγμένος συνδυασμός OLT και ONT παρέχει επαληθευμένο οπτικό προϋπολογισμό 29 dB υπό τις ισχύουσες συνθήκες λειτουργίας, αυτό το παράδειγμα αφήνει 2,5 dB μετά το δηλωμένο τεχνικό όριο. Εάν ο προϋπολογισμός του εξοπλισμού είναι μικρότερος, η διαδρομή είναι μεγαλύτερη ή προστεθούν πρόσθετες συνδέσεις, ο σχεδιασμός μπορεί να αποτύχει.
Ένας σωστός υπολογισμός πρέπει να χρησιμοποιεί:
- Μέγιστη απώλεια εξαρτημάτων και όχι τυπική απώλεια
- Η μεγαλύτερη προγραμματισμένη οπτική διαδρομή
- Η χειρότερη θύρα εξόδου splitter
- Η σωστή εξασθένηση ίνας που εξαρτάται από το μήκος κύματος-
- Όλοι οι σύνδεσμοι, οι προσαρμογείς και τα σημεία σύνδεσης
- Η πραγματική οπτική κατηγορία OLT και ONT
- Συμφωνημένο περιθώριο μηχανικής και γήρανσης
Κεντρικό vs Cascaded Splitting
| Αρχιτεκτονική | Φόντα | Κίνδυνοι και συναλλαγές-Απενεργοποιήσεις |
|---|---|---|
| Κεντρική διάσπαση | Ένα βασικό στάδιο διαχωρισμού, απλούστερη καταγραφή ζημιών, ευκολότερη διαχείριση λιμένων και λιγότερα παθητικά στάδια | Μπορεί να απαιτεί περισσότερη ίνα διανομής και προσεκτική τοποθέτηση της κεντρικής θέσης διαχωριστή |
| Διαδοχική διάσπαση | Μπορεί να τοποθετήσει μικρότερα στάδια διαχωρισμού πιο κοντά σε ομάδες συνδρομητών και να υποστηρίξει κατανεμημένες διατάξεις δικτύου | Προσθέτει στάδια διαχωρισμού, σημεία σύνδεσης, σωρευτική υπερβολική απώλεια και πολυπλοκότητα αντιμετώπισης προβλημάτων |
Ένας διαχωριστής 1×4 που ακολουθείται από έναν διαχωριστή 1×8 δημιουργεί μια συνολική διαίρεση 1×32, αλλά η απώλεια διαδρομής δεν περιορίζεται στην ιδανική διαίρεση 1×32 15,1 dB. Ο σχεδιασμός πρέπει να προσθέσει την καθορισμένη απώλεια εισαγωγής και των δύο σταδίων διαχωριστή, μαζί με τις συνδέσεις και τις συνδέσεις μεταξύ τους.
Το CommScope τεκμηριώνει χαμηλό-πλήθος μονάδων PLC σε κατανεμημένες αρχιτεκτονικές διαχωρισμού όπου ένα άλλο στάδιο διαχωριστή είναι εγκατεστημένο μακρύτερα στην εξωτερική εγκατάσταση. Αυτό δείχνει ότι τα προϊόντα PLC χαμηλού αριθμού-μπορούν επίσης να χρησιμοποιηθούν σε διαδοχικά σχέδια. Η αρχιτεκτονική δεν πρέπει να συνάγεται μόνο από το όνομα της τεχνολογίας.
Πότε ταιριάζει καλύτερα ένας διαχωριστής FBT;
Το FBT θα πρέπει να αξιολογηθεί πρώτα όταν η απαιτούμενη κατανομή ισχύος είναι άνιση. Οι βρύσες παρακολούθησης, τα σταδιακά αγροτικά υποκαταστήματα και οι σύνδεσμοι με σκόπιμα διαφορετικούς προϋπολογισμούς υποκαταστημάτων είναι ισχυρότεροι λόγοι για να επιλέξετε το FBT από το να συγκρίνετε απλώς την τιμή αγοράς του με το PLC.
Το FBT μπορεί επίσης να είναι κατάλληλο για μικρό-διαίρεση αριθμού σε ένα σαφώς καθορισμένο μήκος κύματος, ειδικά όταν το έργο δεν απαιτεί ευρεία συμβατότητα πολλαπλών-μήκους κύματος ή μελλοντική μετεγκατάσταση μέσω της ίδιας παθητικής διαδρομής.
Πριν από την έγκριση, επαληθεύστε:
- Σχεδιασμένο παράθυρο μήκους κύματος
- Λόγος ζεύξης και ανοχή αναλογίας
- Μέγιστη απώλεια εισαγωγής για κάθε έξοδο
- Απώλεια επιστροφής και κατευθυντικότητα
- Απόδοση που εξαρτάται από τη θερμοκρασία-
- Συσκευασία, προστασία ινών και τύπος σύνδεσης
Μην απορρίπτετε κάθε συσκευή FBT επειδή χρησιμοποιεί τεχνολογία σύντηξης. Υπάρχουν πιστοποιημένα προϊόντα FBT ευρείας ζώνης και η απόδοσή τους θα πρέπει να κριθεί από το συγκεκριμένο φύλλο δεδομένων και τα στοιχεία αξιοπιστίας. Αντίθετα, μην χρησιμοποιείτε ένα προϊόν FBT στενού-παραθύρου σε ένα δίκτυο του οποίου οι μελλοντικές απαιτήσεις μήκους κύματος δεν έχουν καθοριστεί.
Όταν ένας διαχωριστής PLC ταιριάζει καλύτερα
Το PLC είναι γενικά η πιο πρακτική επιλογή όταν το έργο απαιτεί πολλές ίσες εκροές, συμπαγή συσκευασία και ελεγχόμενη ομοιομορφία θύρας-για-θυρίδα. Αυτές οι συνθήκες είναι κοινές στη διανομή FTTH χρησιμοποιώντας διαμορφώσεις 1×8, 1×16, 1×32 και 1×64.
Το PLC είναι επίσης ισχυρότερο υποψήφιο όταν η ίδια παθητική υποδομή πρέπει να υποστηρίζει πολλά σχέδια μήκους κύματος{0}}δικτύου πρόσβασης. Οι απαιτήσεις φυσικών-επιπέδων για GPON και XGS-PON ορίζονται στην ισχύουσαΣύσταση ITU-T G.984.2 GPONκαιΣύσταση ITU-T G.9807.1 XGS-PON. Οι σχεδιαστές θα πρέπει να χρησιμοποιούν τις τρέχουσες προδιαγραφές εξοπλισμού και τις ισχύουσες συστάσεις αντί να υποθέτουν ότι κάθε δίκτυο χρησιμοποιεί το ίδιο σχέδιο μήκους κύματος ή τον ίδιο οπτικό προϋπολογισμό.
Το PLC δεν είναι αυτόματα προϊόν εξωτερικού χώρου. Ένας χαλύβδινος σωλήνας, μονάδα ABS ή κασέτα πρέπει να προστατεύονται ακόμη μέσα σε ένα περίβλημα κατάλληλο για την εγκατάσταση. Η αξιοπιστία εξαρτάται από την πλήρη συναρμολόγηση, συμπεριλαμβανομένων των κοτσιδών, της ανακούφισης καταπόνησης, των συνδετήρων, των προσαρμογών, της σφράγισης και των περιβαλλοντικών προσόντων.
Διαδικασία επιλογής διαχωριστή επτά- βημάτων
- Προσδιορίστε την κατανομή ισχύος:Καθορίστε ίσες ή άνισες εξόδους, πλήθος εισόδων, πλήθος εξόδων και τυχόν απαιτούμενες θύρες πατήματος ή διέλευσης.
- Καταγράψτε κάθε τρέχον και προγραμματισμένο μήκος κύματος:Συμπεριλάβετε απαιτήσεις ανάντη, κατάντη, επικάλυψης και μετεγκατάστασης.
- Επιλέξτε την αρχιτεκτονική διαχωρισμού:Συγκρίνετε κεντρικά και διαδοχικά σχέδια, όχι μόνο τον τελικό αριθμό συνδρομητών.
- Υπολογίστε τον οπτικό προϋπολογισμό της χειρότερης-περίπτωσης:Χρησιμοποιήστε τις μέγιστες απώλειες, τη μεγαλύτερη διαδρομή και την ασθενέστερη έξοδο splitter.
- Καθορίστε το περιβάλλον εγκατάστασης:Αναφέρετε την εσωτερική ή εξωτερική χρήση, το εύρος θερμοκρασίας, την υγρασία, το περίβλημα, το χειρισμό και τις προσδοκίες ζωής{0}}.
- Επιλέξτε το πακέτο και το σύνδεσμο:Ταιριάξτε τη μονάδα με το δίσκο σύνδεσης, το κουτί ακροδεκτών, το ντουλάπι, το ODF ή το ράφι.
- Ελέγξτε την τεκμηρίωση ποιότητας:Ζητήστε εγγυημένες προδιαγραφές, μήκη κύματος δοκιμής, σειριακές αναφορές και ισχύοντα πιστοποιητικά.
Για έργα που περιλαμβάνουν splitters, adapters, pigtails, terminal boxes και patch cords στον ίδιο λογαριασμό υλικών, τοΟδηγός προμήθειας παθητικών εξαρτημάτων FTTHπαρέχει ένα ευρύτερο πλαίσιο αγορών.
Επιλογή πακέτου και σύνδεσης
| Τύπος πακέτου | Τυπική εγκατάσταση | Κύριο όφελος | Κύρια παρατήρηση |
|---|---|---|---|
| Γυμνή ίνα | Ενσωματωμένη μονάδα, προστατευμένος δίσκος σύνδεσης ή προσαρμοσμένη διάταξη | Το μικρότερο αποτύπωμα | Απαιτεί ελεγχόμενο χειρισμό και πλήρη εξωτερική προστασία |
| Χαλύβδινος σωλήνας ή χωρίς μπλοκ | Δίσκος σύνδεσης, κλείσιμο ή συμπαγές κουτί διανομής | Βελτιωμένη μηχανική προστασία με συμπαγή μορφή | Η δρομολόγηση των ινών και η ακτίνα κάμψης παραμένουν κρίσιμα |
| Μονάδα ABS | Κουτί τοίχου, ντουλάπι ή προστατευμένο περίβλημα διανομής εξωτερικού χώρου | Κοτσιδάκια με τζάκετ και ισχυρότερη προστασία εξαρτημάτων | Χρησιμοποιεί περισσότερο χώρο από μια συσκευή γυμνού ή ατσάλινο σωλήνα- |
| LGX ή πρίζα-στην κασέτα | Αρθρωτό ερμάριο, ODF ή πλαίσιο διανομής | Γρήγορη αντικατάσταση, διαγραφή αναγνώρισης θύρας και εγκατάσταση-και-παύσης | Απαιτεί συμβατές διαστάσεις πλαισίου και διάταξη προσαρμογέα |
| Διαχωριστής στερέωσης rack- | Κεντρικό γραφείο, αίθουσα εξοπλισμού ή{0}}ράφι υψηλής πυκνότητας | Οργανωμένη μπροστινή πρόσβαση και υψηλή χωρητικότητα θυρών | Καταναλώνει χώρο στο rack και προσθέτει συνδέσεις προσαρμογέα |
Αυτή η επισκόπηση τουΤύποι συσκευασιών διαχωριστή PLCμπορεί να βοηθήσει στην αντιστοίχιση του οπτικού στοιχείου με το περίβλημά του. Ένας διαχωριστής που προορίζεται για διανομή πρόσβασης σε τοίχο-μπορεί επίσης να ενσωματωθεί σε ένα κατάλληλο περίβλημα όπωςΚουτί διανομής ινών 24 πυρήνων, με την προϋπόθεση ότι η χωρητικότητα του δίσκου, ο αριθμός προσαρμογέων, η δρομολόγηση καλωδίων και οι απαιτήσεις σφράγισης ταιριάζουν με το έργο.
Οι συνδεόμενοι διαχωριστές μειώνουν τις εργασίες συναρμογής του πεδίου-και απλοποιούν την αντικατάσταση, αλλά κάθε ζευγάρωμα προσθέτει απώλεια και απαιτεί τελική-επιθεώρηση προσώπου. Οι μη τερματισμένες πλεξίδες μπορούν να μειώσουν τα σημεία προσαρμογέα, αλλά απαιτούν σύντηξη-εξοπλισμό ματίσματος, εκπαιδευμένους εγκαταστάτες και προστατευμένη αποθήκευση ματίσματος.
Πώς να συγκρίνετε τα φύλλα δεδομένων προμηθευτή;
| Στοιχείο προς αίτημα | Τι πρέπει να δηλώσει ο προμηθευτής | Κίνδυνος εάν λείπει |
|---|---|---|
| Διαμόρφωση | 1×N ή 2×N, ίση ή άνιση αναλογία, αναγνώριση θύρας | Η παρεχόμενη συσκευή ενδέχεται να μην ταιριάζει με την αρχιτεκτονική δικτύου. |
| Μήκος κύματος λειτουργίας | Πλήρες εγγυημένο εύρος μήκους κύματος | Η απώλεια μπορεί να είναι αποδεκτή σε ένα μήκος κύματος αλλά όχι σε όλη την απαιτούμενη ζώνη εξυπηρέτησης. |
| Απώλεια εισαγωγής | Μέγιστη απώλεια για κάθε διαμόρφωση και εάν περιλαμβάνονται οι σύνδεσμοι | Οι προσφορές των προμηθευτών δεν μπορούν να συγκριθούν στην ίδια βάση. |
| Ομοιομορφία | Μέγιστη παραλλαγή απώλειας θύρας-προς-θύρα | Ένα υποκατάστημα συνδρομητών μπορεί να έχει σημαντικά μικρότερο περιθώριο από τα άλλα. |
| PDL | Μέγιστη τιμή και συνθήκες δοκιμής | Η διακύμανση απόδοσης μπορεί να κρύβεται πίσω από έναν μέσο όρο-απώλειας εισαγωγής. |
| Απώλεια επιστροφής και κατευθυντικότητα | Ελάχιστες εγγυημένες τιμές | Η απόδοση της αντανάκλασης και της απομόνωσης θυρών παραμένει άγνωστη. |
| Απόδοση θερμοκρασίας | Εύρος λειτουργίας και επιτρεπόμενη οπτική αλλαγή σε αυτό το εύρος | Μια ευρεία ετικέτα θερμοκρασίας μπορεί να μην αντιπροσωπεύει σταθερή οπτική απόδοση. |
| Συσκευασία και ίνες | Διαστάσεις, τύπος ίνας, επίστρωση, σακάκι, μήκος κοτσίδας και απαιτήσεις κάμψης | Η συσκευή ενδέχεται να μην ταιριάζει στον προβλεπόμενο δίσκο, κουτί ή σχάρα. |
| Προδιαγραφές συνδετήρα | Τύπος σύνδεσης, στίλβωση, βαθμός και εάν η δοκιμή περιλαμβάνει τον σύνδεσμο | Ενδέχεται να προκύψουν απροσδόκητη απώλεια ή προβλήματα συμβατότητας κατά την εγκατάσταση. |
| Έκθεση δοκιμής | Μήκη κύματος δοκιμής, αποτελέσματα μεμονωμένων θυρών, σειριακός αριθμός και ημερομηνία δοκιμής | Το παραδοθέν προϊόν δεν μπορεί να εντοπιστεί στις αναφερόμενες μετρήσεις. |
GR-1209 και GR-1221 Αξιώσεις
Τα GR-1209 και GR-1221 αναφέρονται συνήθως μαζί όταν οι προμηθευτές συζητούν την πιστοποίηση παθητικού οπτικού εξαρτήματος και τη μακροπρόθεσμη διασφάλιση αξιοπιστίας. Ένας ισχυρισμός όπως "συμβατός με την Telcordia" θα πρέπει να προσδιορίζει:
- Το ισχύον πρότυπο και έκδοση
- Η δοκιμασμένη διαμόρφωση προϊόντος
- Το εργαστήριο δοκιμών
- Το εύρος της δοκιμής και οι ισχύουσες ενότητες
- Είτε το αποτέλεσμα ισχύει για το γυμνό εξάρτημα είτε για το πλήρες συγκρότημα με συνδετήρα
Εισερχόμενη επιθεώρηση και δοκιμή
- Επιβεβαίωση ταυτότητας προϊόντος:Ελέγξτε την τεχνολογία, τη διαμόρφωση, την αναλογία, το μήκος κύματος, την ίνα, το μήκος της ουράς, τη στίλβωση του συνδετήρα, τον αριθμό σειράς και την ετικέτα.
- Επιθεωρήστε τη συσκευασία και τις ίνες:Αναζητήστε θρυμματισμένους σωλήνες, χαλαρή ανακούφιση από καταπόνηση, αιχμηρές στροφές, κατεστραμμένα μπουφάν, εκτεθειμένες ίνες ή λανθασμένη αρίθμηση θυρών.
- Επιθεωρήστε και καθαρίστε τις ακραίες όψεις του συνδετήρα:Μη συνδέετε ένα μολυσμένο διαχωριστή στο δοκιμαστικό σετ ή στο ζωντανό δίκτυο.
- Ορίστε μια αναφορά και μετρήστε κάθε έξοδο:Χρησιμοποιήστε σταθερή πηγή και βαθμονομημένο μετρητή οπτικής ισχύος στα καθορισμένα μήκη κύματος δοκιμής. Καταγράψτε την απώλεια κάθε θύρας και υπολογίστε την ομοιομορφία από τα καλύτερα και τα χειρότερα αποτελέσματα.
- Συγκρίνετε αποτελέσματα με συμβατικά όρια:Μην χρησιμοποιείτε έναν γενικό πίνακα Διαδικτύου ως πρότυπο επιτυχίας ή αποτυχίας.
- Διατηρήστε ανιχνεύσιμα αρχεία:Αποθηκεύστε την εντολή αγοράς, την παρτίδα, τον σειριακό αριθμό, το μήκος κύματος δοκιμής, την ταυτότητα του εξοπλισμού δοκιμής, τον χειριστή και την ημερομηνία επιθεώρησης.
Ένας κανονικός έλεγχος λήψης με χρήση πηγής και μετρητή ισχύος μπορεί να επαληθεύσει την απώλεια και την ομοιομορφία εισαγωγής. Η ανεξάρτητη PDL, η απώλεια-επιστροφής ή η περιβαλλοντική επαλήθευση ενδέχεται να απαιτούν αποκλειστικό εξοπλισμό, πιστοποιημένο εργαστήριο ή αρχεία πιστοποίησης προμηθευτή.
Πέντε κοινά λάθη επιλογής
- Επιλογή μόνο βάσει τιμής μονάδας:Ένα φθηνότερο γυμνό εξάρτημα μπορεί να απαιτεί περισσότερο μάτισμα πεδίου, χώρο περιβλήματος, εργασία και αντιμετώπιση προβλημάτων.
- Σύγκριση τυπικής απώλειας με μέγιστη απώλεια:Μια τυπική τιμή περιγράφει την αναμενόμενη απόδοση. μια μέγιστη τιμή ορίζει το συμβατικό όριο. Δεν είναι εναλλάξιμα.
- Παράβλεψη συμπερίληψης σύνδεσης:Μια προδιαγραφή γυμνού διαχωριστή δεν μπορεί να συγκριθεί απευθείας με μια μονάδα με συνδετήρα εκτός εάν τα όρια μέτρησης είναι τα ίδια.
- Υποθέτοντας ότι κάθε διαχωριστής PLC είναι ανώτερος:Η ποιότητα τσιπ, η ευθυγράμμιση ινών-, η συσκευασία, οι σύνδεσμοι και οι δοκιμές καθορίζουν το τελικό αποτέλεσμα.
- Ξεχνώντας τα μελλοντικά μήκη κύματος και τις αλλαγές αρχιτεκτονικής:Ένας διαχωριστής που λειτουργεί για την παρούσα υπηρεσία μπορεί να περιορίσει μια μεταγενέστερη μετεγκατάσταση ή επικάλυψη PON.
Πρότυπο προδιαγραφών RFQ
Το ακόλουθο μπλοκ μπορεί να προσαρμοστεί για μια έρευνα προμηθευτή:
Απαιτούμενη τεχνολογία: FBT / PLC / σύσταση προμηθευτή
Διαμόρφωση εισόδου και εξόδου: 1×__ / 2×__
Μοτίβο διαίρεσης: ίσο / άνισο __% / __%
Εύρος μήκους κύματος λειτουργίας: __
Μέγιστη απώλεια εισαγωγής: __ dB, βύσματα περιλαμβάνονται / εξαιρούνται
Μέγιστη ομοιομορφία: __ dB
Μέγιστο PDL: __ dB
Ελάχιστη απώλεια επιστροφής: __ dB
Ελάχιστη κατευθυντικότητα: __ dB
Τύπος και διαστάσεις συσκευασίας: __
Τύπος ινών και μήκος κοτσιδιάς: __
Τύπος σύνδεσης και στίλβωση: __
Θερμοκρασία λειτουργίας και αποθήκευσης: __
Περιβάλλον εγκατάστασης: εσωτερικό / εξωτερικό περίβλημα / κλείσιμο / ράφι
Απαιτούμενη έκθεση δοκιμής: ατομική / παρτίδα
Απαιτούμενη αξιοπιστία ή αποδεικτικά προσόντα: __
Απαιτούμενη επισήμανση και ιχνηλασιμότητα σειριακού-αριθμού: __
Συχνές Ερωτήσεις
Ε: Τι είναι καλύτερο, FBT ή PLC;
Α: Το FBT είναι συνήθως το καλύτερο σημείο εκκίνησης για χαμηλό-πλήθος ή άνιση κατανομή ισχύος. Το PLC είναι γενικά το καλύτερο σημείο εκκίνησης για ίση-διαίρεση υψηλής πυκνότητας σε ένα ευρύ δηλωμένο εύρος μήκους κύματος. Η τελική απάντηση εξαρτάται από τις εγγυημένες προδιαγραφές του προϊόντος και τον πλήρη οπτικό προϋπολογισμό.
Ε: Το PLC έχει πάντα χαμηλότερη απώλεια από το FBT;
Α: Όχι. Η αναπόφευκτη θεωρητική απώλεια καθορίζεται από τον τρόπο κατανομής της οπτικής ισχύος. Το PLC συνήθως προσφέρει ισχυρότερη ομοιομορφία και αποτελεσματικότητα συσκευασίας για πολλές ίσες εξόδους, αλλά η πραγματική απώλεια εισαγωγής πρέπει να συγκριθεί χρησιμοποιώντας μέγιστες τιμές υπό τις ίδιες συνθήκες δοκιμής.
Ε: Ένας διαχωριστής 1×32 προσθέτει μόνο 15,1 DB;
Α: Όχι. Περίπου 15,1 dB είναι η ιδανική μαθηματική απώλεια διαιρετικής ισχύος εξίσου μεταξύ 32 εξόδων. Ο πραγματικός διαχωριστής προσθέτει υπερβολική απώλεια και η πλήρης διαδρομή μπορεί επίσης να περιλαμβάνει συνδέσμους, προσαρμογείς, συναρμογές, εξασθένηση ινών και περιθώριο μηχανικής.
Ε: Μπορούν οι διαχωριστές FBT να χρησιμοποιηθούν σε δίκτυα PON;
Α: Μπορούν να χρησιμοποιηθούν όταν ο λόγος διαχωρισμού, το εύρος μήκους κύματος, η απώλεια εισαγωγής, η περιβαλλοντική απόδοση και η αρχιτεκτονική τους ταιριάζουν στο δίκτυο. Το PLC είναι πιο συνηθισμένο για διαχωρισμό υψηλών-ίσων FTTH, αλλά το FBT μπορεί να εξυπηρετεί χαμηλό-αριθμό ή ασύμμετρους κλάδους.
Ε: Μπορούν οι διαχωριστές PLC να είναι διαδοχικοί;
Α: Ναι. Οι διαχωριστές PLC μπορούν να χρησιμοποιηθούν σε κεντρικές ή διαδοχικές διατάξεις. Κάθε στάδιο πρέπει να περιλαμβάνεται ξεχωριστά στον οπτικό προϋπολογισμό και τα πρόσθετα σημεία σύνδεσης θα πρέπει να λαμβάνονται υπόψη κατά τη συντήρηση και την απομόνωση βλαβών.
Ε: Πρέπει να επιλέξω έναν διαιρέτη με σύνδεση ή σύνδεση-Έτοιμος;
Α: Επιλέξτε μια μονάδα σύνδεσης όταν η ταχεία εγκατάσταση, η αντικατάσταση και η πρόσβαση στη θύρα αποτελούν προτεραιότητα. Επιλέξτε μια συσκευή έτοιμη για σύνδεση- όταν η μείωση των σημείων του προσαρμογέα και η ενσωμάτωση του διαχωριστή σε έναν προστατευμένο δίσκο συναρμογής είναι πιο σημαντικά.
Σύναψη
Η απόφαση διαχωριστή FBT έναντι διαχωριστή PLC ξεκινά με την απαιτούμενη κατανομή ισχύος. Ένα άνισο πάτημα παρακολούθησης ή απλός κλάδος χαμηλού-πλήθους συχνά δείχνει προς FBT. Η ίση κατανομή FTTH υψηλής{3}}πυκνότητας, η συμβατότητα ευρέος μήκους κύματος και η ελεγχόμενη ομοιομορφία της θύρας γενικά δείχνουν προς το PLC.
Η επιλογή τεχνολογίας είναι μόνο το πρώτο βήμα. Μια αξιόπιστη απόφαση απαιτεί επίσης μέγιστη απώλεια εισαγωγής, ομοιομορφία, κάλυψη μήκους κύματος, περιβαλλοντικά όρια, πακέτο, σύνδεσμο, τεκμηρίωση δοκιμής και έναν πλήρη οπτικό προϋπολογισμό στη χειρότερη-περίπτωση.
Η παροχή αυτών των απαιτήσεων στο RFQ μειώνει την ασάφεια των τιμών και υποστηρίζει έναν πιο αξιόπιστο σχεδιασμό δικτύου. Οι αγοραστές έργων μπορούνυποβάλετε την προδιαγραφή διαχωριστή για τεχνική εξέταση και αναθεώρηση προσφοράςαφού καθοριστεί η απαιτούμενη αναλογία, συσκευασία, σύνδεσμος και συνθήκες λειτουργίας.
