Ένα θωρακισμένο καλώδιο μπαλώματος MPO/MTP τυλίγει έναν χαλύβδινο-σωλήνα ή ένα μπουφάν ενισχυμένο με Kevlar- γύρω από ένα συγκρότημα πολλαπλών-ινών για να επιβιώσει από συντριβή, έκθεση σε τρωκτικά και περιβάλλοντα υψηλών- δονήσεων. Ένα τυπικό καλώδιο κορμού MPO χρησιμοποιεί μια ελαφρύτερη κατασκευή διπλού-περιβλήματος βελτιστοποιημένη για καθαρές, ελεγχόμενες από το κλίμα-διαδρομές κέντρου δεδομένων. Η επιλογή μεταξύ τους εξαρτάται από το πού θα ζήσει το καλώδιο, τη σωματική κακοποίηση που θα αντιμετωπίσει και αν ο προϋπολογισμός σύνδεσης μπορεί να απορροφήσει ελαφρώς μεγαλύτερη απώλεια εισαγωγής από την παχύτερη κατασκευή του θωρακισμένου σχεδίου.
Γιατί αυτή η σύγκριση έχει σημασία αυτή τη στιγμή
Οι αρχιτέκτονες των κέντρων δεδομένων συνήθιζαν να πραγματοποιούν μια απλή κλήση: καλώδια κορμού για διαδρομές κορμού, καλώδια επιδιόρθωσης για σύντομες αναπήδηση μέσα σε ένα ντουλάπι. Αυτή η διάκριση εξακολουθεί να ισχύει, αλλά το φυσικό περιβάλλον γύρω από την υποδομή οπτικών ινών έχει αλλάξει. Οι αναπτύξεις άκρων ωθούν τα συγκροτήματα MPO σε εργοστασιακά δάπεδα, δωμάτια ελέγχου εξόρυξης και υπαίθρια καταφύγια 5G όπου ένα τυπικό καλώδιο κορμού θα αστοχούσε μέσα σε μήνες. Εν τω μεταξύ, οι χειριστές υπερκλίμακας που συσσωρεύουν χιλιάδες συνδέσμους 400G και 800G σε μια ενιαία αίθουσα χρειάζονται κάθε δέκατο του dB που μπορούν να εξοικονομήσουν - που σημαίνει να δίνουν ιδιαίτερη προσοχή στο εάν ένα θωρακισμένο μπουφάν προσθέτει περιττή εξασθένηση σε μια προστατευμένη διαδρομή.
Το πραγματικό ερώτημα της μηχανικής δεν είναι ποιο καλώδιο είναι "καλύτερο". Είναι ποιο καλώδιο ταιριάζει με τις μηχανικές και οπτικές απαιτήσεις ενός συγκεκριμένου τμήματος ζεύξης.
Όπου ανήκει κάθε τύπος καλωδίου
Πριν συγκρίνετε τις προδιαγραφές, βοηθάει να σκεφτείτε τα σενάρια ανάπτυξης. Το περιβάλλον του καλωδίου - και όχι η λίστα χαρακτηριστικών του - θα πρέπει να οδηγεί σε κάθε απόφαση επιλογής. Κάθε σενάριο παρακάτω επισημαίνει επίσης τους μηχανικούς και οπτικούς παράγοντες που πρέπει να σταθμίσετε, επομένως η λογική αξιολόγησης ενσωματώνεται στο πλαίσιο αντί να βρίσκεται σε μια ξεχωριστή λίστα ελέγχου.
Μέσα σε ένα ελεγχόμενο με κλίμα{0}}ντουλάπι κέντρου δεδομένων, τα τυπικά καλώδια κορμού MPO είναι η σωστή επιλογή. Το περιβάλλον είναι καθαρό,-σταθερή θερμοκρασία και φυσικά προστατευμένο. Τα καλώδια εδώ αντιμετωπίζουν μόνο μέτρια εφελκυστικά φορτία κατά την εγκατάσταση, περιστασιακή πλευρική πίεση από γειτονικά καλώδια και κραδασμούς από το HVAC. Ένα διπλό-jacket - εσωτερικό νήμα αραμιδίου συν ένα LSZH ή plenum-ονομαστική εξωτερική θήκη - τα χειρίζεται όλα αυτά άνετα ενώ πληροί τις μηχανικές απαιτήσεις IEC 60794 και TIA-568. Η χρήση θωρακισμένων καλωδίων σε αυτήν τη ρύθμιση προσθέτει κόστος, βάρος και διάμετρο χωρίς να προσφέρει σημαντική βελτίωση αξιοπιστίας. Τα καλώδια κορμού με 24 ή 48 ίνες συνδέουν αποτελεσματικά τη ράχη-με-επίπεδα διακόπτη φύλλων χρησιμοποιώντας οπτικά QSFP28 ή QSFP-DD και η μικρότερη εξωτερική διάμετρός τους 3,0 mm συνεχίζει να περνάει εύκολα μέσω των δίσκων διαχείρισης καλωδίων υψηλής πυκνότητας.
Τα τρεξίματα της ραχοκοκαλιάς μεταξύ των σειρών κάτω από ένα υπερυψωμένο δάπεδο απαιτούν περισσότερη σκέψη. Μια σύγχρονη εγκατάσταση με σφραγισμένους δίσκους καλωδίων μπορεί να βασίζεται σε τυπικούς κορμούς. Ωστόσο, τα παλαιότερα κτίρια με ανοιχτά μονοπάτια κάτω από υπερυψωμένα πλακάκια δαπέδου διηγούνται μια διαφορετική ιστορία - η κίνηση με τα πόδια, τα τροχοφόρα καρότσια και η περιστασιακή δραστηριότητα τρωκτικών δημιουργούν κινδύνους σύνθλιψης και τριβής που δεν σχεδιάστηκε ποτέ να χειρίζεται μια κατασκευή με διπλή-θήκη. Εάν έχετε τεκμηριωμένα περιστατικά παρασίτων ή τα μονοπάτια σας είναι κοινά με βαρύ εξοπλισμό, αυτό από μόνο του δικαιολογεί θωρακισμένα συγκροτήματα MPO σε τμήματα κορμού. Το σημείο απόφασης εδώ είναι απλό: επιθεωρήστε τη διαδρομή, αξιολογήστε τις ρεαλιστικές μηχανικές απειλές και αφήστε τα φυσικά στοιχεία να σας καθοδηγήσουν.
Βιομηχανικά και ακραία περιβάλλοντα αφήνουν ελάχιστο χώρο για συζήτηση. Τα εργοστασιακά δάπεδα υπόκεινται στα καλώδια σε συνεχείς κραδασμούς από μηχανήματα. Οι αίθουσες ελέγχου εξόρυξης εισάγουν σωματιδιακή μόλυνση και ακραίες θερμοκρασίες. Τα ντουλάπια 5G εξωτερικών χώρων περνούν από συνθήκες παγώματος-απόψυξης και έκθεσης στην υπεριώδη ακτινοβολία. Οι αναπτύξεις στρατιωτικού πεδίου συνδυάζουν όλα τα παραπάνω με τον κίνδυνο πρόσκρουσης. Σε αυτές τις ρυθμίσεις, το ονομαστικό εύρος λειτουργίας ενός τυπικού καλωδίου κορμού από -20 μοίρες έως +60 μοίρες και η αντίσταση σύνθλιψης περίπου 100–200 N είναι απλώς ανεπαρκή. Τα θωρακισμένα καλώδια επιθεώρησης MPO, με βαθμολογία από -40 μοίρες έως +75 μοίρες και ικανά να αντέχουν πάνω από 1.000 N πλευρικής δύναμης σύνθλιψης, δεν αποτελούν αναβάθμιση premium εδώ - αποτελούν βασική απαίτηση. Εάν ο σύνδεσμός σας διατρέχει οποιοδήποτε χώρο που δεν διαθέτει παραδοσιακές προστασίες κέντρου δεδομένων, η θωρακισμένη επιλογή καταργεί μια λειτουργία αποτυχίας που καμία προσεκτική διαχείριση καλωδίων δεν μπορεί να εξαλείψει πλήρως.
Σύντομη διασταύρωση-σύνδεση μπαλωμάτων σε ένα ντουλάπι - συνήθως κάτω από δύο μέτρα μεταξύ κασετών, πλαισίων προσαρμογέων και πομποδέκτη - τυπικήΚαλώδια ενημέρωσης κώδικα πολλαπλών λειτουργιών MTP/MPO. Το περιβάλλον είναι πλήρως κλειστό, ο χειρισμός του καλωδίου δεν γίνεται μετά την αρχική εγκατάσταση και η ευελιξία έχει μεγαλύτερη σημασία από την αντίσταση στη σύνθλιψη. Η θωρακισμένη ακαμψία μπορεί πραγματικά να λειτουργήσει εναντίον σας σε σφιχτά περιβλήματα όπου η ακτίνα κάμψης είναι εξαιρετική.

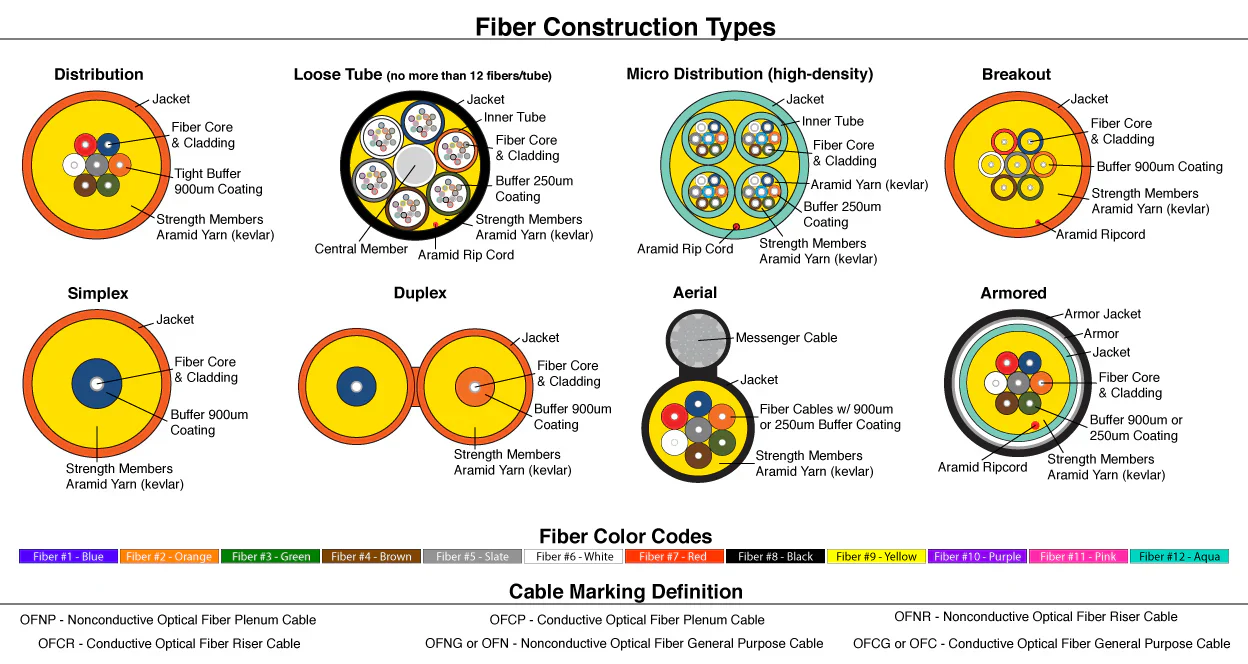

Τι υπάρχει στην πραγματικότητα μέσα σε κάθε καλώδιο
Ένα τυπικό καλώδιο κορμού MPO συνήθως δεσμεύει 12 έως 144 ίνες μέσα στο χιτώνιο διπλής-επίστρωσής του. ΟMTP/MPO OM3 ίνα επικάλυψης καλώδιοσε τυπική μορφή έχει περίπου 3,0 mm σε εξωτερική διάμετρο. Και τα δύο άκρα είναι εργοστασιακά-τερματικά με ακρίβεια-γυαλισμένους δακτύλιους MT - 8, 12 ή 24 ίνες ανά σύνδεσμο - και κάθε συγκρότημα αποστέλλεται με μεμονωμένες αναφορές δοκιμών που δείχνουν απώλεια εισαγωγής ανά κανάλι. Η κατασκευή είναι σκόπιμα ελάχιστη: αρκετή προστασία για μια ελεγχόμενη εσωτερική διαδρομή, η οποία διατηρεί το βάρος χαμηλό και διευκολύνει τον χειρισμό σε πυκνούς δίσκους καλωδίων.
Τα θωρακισμένα κορδόνια μπαλωμάτων MPO/MTP εισάγουν έναν κυματοειδές χαλύβδινο σωλήνα ή θωράκιση αλουμινίου που συμπλέκεται μεταξύ της δέσμης ινών και του εξωτερικού χιτωνίου. Ορισμένα σχέδια στρώνουν νήμα αραμιδίου πάνω από ένα στέλεχος αντοχής από χάλυβα, ωθώντας την αντίσταση σύνθλιψης σε περίπου δέκα φορές μεγαλύτερη από αυτή των τυπικών κατασκευών. Αυτό αυξάνει την εξωτερική διάμετρο στα 4,0–5,0 mm και προσθέτει βάρος. Ωστόσο, τα σύγχρονα θωρακισμένα σχέδια παραμένουν εκπληκτικά ευέλικτα. Ένα καλά σχεδιασμένο θωρακισμένο καλώδιο MPO μπορεί να επιτύχει ελάχιστη ακτίνα κάμψης περίπου 50 mm, η οποία είναι εφαρμόσιμη στα περισσότερα δομημένα περιβάλλοντα καλωδίωσης. Ο βασικός παράγοντας διαφοροποίησης της κατασκευής είναι εάν ένα στρώμα απομόνωσης τοποθετείται μεταξύ της θωράκισης και της κορδέλας ινών - χωρίς αυτό, η άκαμπτη θωράκιση μπορεί να πιέσει τις ίνες στα σημεία κάμψης και να προκαλέσει μικρο{10}}απώλεια κάμψης που δεν θα εμφανιζόταν σε μια ευθεία-δοκιμή απώλειας εισαγωγής καλωδίου.
Η Armor σας κοστίζει σήμα;
Το ίδιο το θωρακισμένο μπουφάν δεν αυξάνει άμεσα την απώλεια εισαγωγής στη διεπαφή του συνδετήρα. Η απώλεια εισαγωγής εξαρτάται από τη γεωμετρία του δακτυλίου, την ευθυγράμμιση των ινών και την ποιότητα του τελικού-γυαλίσματος προσώπου - και όχι από το τι είναι τυλιγμένο γύρω από το σώμα του καλωδίου. Ένας σύνδεσμος MTP χαμηλών{4}}απωλειών σε ένα θωρακισμένο συγκρότημα εξακολουθεί να φτάνει τα 0,15–0,25 dB ανά ζευγάρωμα όταν κατασκευάζεται σωστά, πανομοιότυπο με τον ίδιο σύνδεσμο σε έναν τυπικό κορμό. Σε μήκη κύματος 400G SR4, και οι δύο τύποι καλωδίων που χρησιμοποιούν ισοδύναμες κατηγορίες συνδέσμων παρέχουν λειτουργικά πανομοιότυπες απώλειες - συνήθως 0,15–0,35 dB για συγκροτήματα OM4 πολλαπλών λειτουργιών.
Εκεί που η πανοπλία μπορεί να επιβάλει ποινή είναι η μικρο-κάμψη. Εάν ο χαλύβδινος σωλήνας είναι κακής κατασκευής ή το καλώδιο έχει στροφές πιο σφιχτές από το καθορισμένο ελάχιστο, η θωράκιση συμπιέζεται στην κορδέλα ινών και η μικρο-εξασθένηση της κάμψης εισχωρεί. Αυτό είναι ζήτημα ποιότητας κατασκευής και πειθαρχίας εγκατάστασης και όχι εγγενής ιδιότητα της θωρακισμένης κατασκευής. Κατά την αξιολόγηση θωρακισμένων καλωδίων MPO, να ζητάτε πάντα τα δεδομένα δοκιμής κάμψης-εξασθένησης - όχι μόνο τη στατική εισαγωγή-πιστοποιητικό απώλειας. Οποιοσδήποτε προμηθευτής παρέχει μόνο απλούς-αριθμούς απώλειας καλωδίων ενδέχεται να κρύβει ένα πρόβλημα μικρο{10}}κάμψης. Για μια βαθύτερη κατανόηση του τρόπου με τον οποίο οι ποιότητες ινών επηρεάζουν τους προϋπολογισμούς απώλειας, τοΣύγκριση πολυτροπικών ινών OM1 έως OM5παρέχει χρήσιμο πλαίσιο σχετικά με το εύρος ζώνης και τα χαρακτηριστικά εξασθένησης σε διαφορετικές κατηγορίες ινών.
Αυτό σημαίνει επίσης ότι για οποιοδήποτε τμήμα συνδέσμου όπου ο προϋπολογισμός οπτικής απώλειας είναι περιορισμένος -, όπως μια μεγάλη απόσταση 400G SR4 που φτάνει κοντά στο όριο OM4 των 100-μέτρων -, θα πρέπει να λάβετε υπόψη τον κίνδυνο εξασθένησης κάμψης του θωρακισμένου καλωδίου εάν η διαδρομή δρομολόγησης περιλαμβάνει σφιχτές στροφές. Εάν η διαδρομή είναι ευθεία και ευρύχωρη, η πανοπλία δεν θα σας κοστίσει τίποτα οπτικά. Εάν η διαδρομή πιέζει το καλώδιο μέσα από πολλές σφιχτές γωνίες, η εγγενής ευελιξία του τυπικού καλωδίου μπορεί στην πράξη να προσφέρει χαμηλότερη συνολική απώλεια ζεύξης.
Αναλυτικά η μηχανική προστασία
Τα τυπικά καλώδια κορμού MPO χειρίζονται τις καταπονήσεις που συναντώνται σε περιβάλλοντα δομημένης καλωδίωσης: μέτρια εφελκυστικά φορτία κατά τη διάρκεια των έλξεων εγκατάστασης, πλευρική πίεση από τις δέσμες καλωδίων σε κοινόχρηστους δίσκους και χαμηλούς- κραδασμούς από τα κτιριακά συστήματα. Ο σχεδιασμός διπλού-περιβλήματος, ενισχυμένος με νήμα αραμιδίου, πληροί τις μηχανικές απαιτήσεις των προτύπων IEC 60794 και TIA-568 για καλωδίωση εσωτερικών χώρων. Αυτά δεν είναι εύθραυστα καλώδια - είναι απλά σχεδιασμένα για τις συνθήκες που θα συναντήσουν πραγματικά σε μια καλά διαχειριζόμενη εγκατάσταση.
Τα θωρακισμένα συγκροτήματα αντιμετωπίζουν ένα διαφορετικό προφίλ απειλής. Το στρώμα χάλυβα ή αλουμινίου αντιστέκεται στις δυνάμεις σύνθλιψης που θα παραμορφώσουν μόνιμα ένα τυπικό περίβλημα. Κυλιόμενες καρέκλες σε υπερυψωμένο-περιβάλλον δαπέδου, βαριά καρότσια σε αποθήκη, δόντια τρωκτικών σε εγκαταστάσεις όπου η καταπολέμηση παρασίτων είναι ατελής - αυτοί δεν αποτελούν θεωρητικούς κινδύνους. Είναι τεκμηριωμένοι τρόποι αστοχίας που αντιμετωπίζουν τακτικά οι ομάδες συντήρησης ινών. Ορισμένα σχέδια θωρακισμένων MPO αντέχουν πάνω από 1.000 N πλευρικής δύναμης σύνθλιψης, πέντε έως δέκα φορές τη χωρητικότητα των τυπικών κατασκευών. Το εκτεταμένο εύρος θερμοκρασίας (−40 μοίρες έως +75 μοίρες έναντι −20 μοίρες έως +60 μοίρες για τυπικούς εσωτερικούς κορμούς) διαφοροποιεί περαιτέρω τα δύο για οποιαδήποτε ανάπτυξη εκτός ελεγχόμενων χώρων-του κλίματος.
Όταν αξιολογείτε εάν ένα συγκεκριμένο τμήμα χρειάζεται θωράκιση, μετρήστε τους φυσικούς παράγοντες κινδύνου κατά μήκος της πραγματικής διαδρομής του καλωδίου: έκθεση σε σύνθλιψη ή πρόσκρουση, τεκμηριωμένη δραστηριότητα τρωκτικών ή παρασίτων, εκδρομές θερμοκρασίας ή υγρασίας πέρα από τα πρότυπα εσωτερικού χώρου και εάν οι δυνάμεις δρομολόγησης κάμπτονται σφιχτά από 50 mm. Δύο ή περισσότεροι από αυτούς τους παράγοντες σε ένα τμήμα μονοπατιού αποτελούν ισχυρή περίπτωση για θωρακισμένη κατασκευή. Εάν η διαδρομή είναι πλήρως κλειστή, ελεγχόμενη από το κλίμα-και χωρίς μηχανικούς κινδύνους, το τυπικό καλώδιο κορμού παρέχει την ίδια οπτική απόδοση με λιγότερο όγκο και κόστος.
Πολικότητα και συμβατότητα
Τόσο τα θωρακισμένα όσο και τα τυπικά συγκροτήματα MPO ακολουθούν τις ίδιες μεθόδους πολικότητας TIA-568 - Τύπου Α (ευθεία-μετά), Τύπου Β (ανάποδα) και Τύπου C (αναστροφή ζεύγους). Το στρώμα θωράκισης δεν επηρεάζει την ευθυγράμμιση των ακροδεκτών, τη διαμόρφωση φύλου ή τη διαλειτουργικότητα του συνδετήρα. Ένα θηλυκό θωρακισμένο καλώδιο MPO-12 συνδυάζεται με ένα αρσενικό τυπικό πάνελ προσαρμογέα MPO-12 χωρίς πρόβλημα συμβατότητας και μπορείτε να αναμίξετε ελεύθερα θωρακισμένα και τυπικά τμήματα στον ίδιο σύνδεσμο, εφόσον ταιριάζουν ο αριθμός ινών, ο τύπος πολικότητας και ο βαθμός σύνδεσης.
Ένα πρακτικό στοιχείο που αξίζει να σημειωθεί: επειδή τα θωρακισμένα καλώδια είναι πιο άκαμπτα, σχεδιάστε προσεκτικά τον προσανατολισμό του συνδετήρα σε σφιχτά περιβλήματα. Πληκτρολογήστε-πάνω έως κλειδί-κάτω ζευγαρώματα σε ένα πυκνοκατοικημένοΠίνακας προσαρμογέα οπτικών ινών MPO/MTPμπορεί να απαιτήσει πρόσθετο διάκενο όταν η θωράκιση του καλωδίου εμποδίζει τις σφιχτές στροφές που χειρίζονται εύκολα τα τυπικά κορδόνια. Αυτό δεν είναι πρόβλημα συμβατότητας - είναι μια λεπτομέρεια σχεδιασμού διαχείρισης καλωδίων που μπορεί να εξοικονομήσει σημαντική απογοήτευση κατά την εγκατάσταση, εάν αντιμετωπιστεί στο σχέδιο ανύψωσης ραφιών πριν φτάσουν τα καλώδια στην τοποθεσία.
Για εφαρμογές σπασίματος όπου ένας κορμός MPO τροφοδοτείται σε μεμονωμένες συνδέσεις διπλής όψης,Καλώδια καλωδίωσης MTP/MPO σε SC ή LCπαρέχετε τη μετάβαση και η ίδια θωρακισμένη-έναντι-τυπική αξιολόγηση ισχύει για το τμήμα διαχωρισμού με βάση το φυσικό του περιβάλλον.
Συχνές Ερωτήσεις
Ε: Μπορώ να αναμίξω θωρακισμένα καλώδια επιδιόρθωσης MPO με τυπικά καλώδια κορμού MPO στον ίδιο σύνδεσμο;
Α: Ναι. Τα θωρακισμένα και τυπικά συγκροτήματα MPO χρησιμοποιούν πανομοιότυπες υποδοχές MTP/MPO συμβατές με τα πρότυπα IEC 61754-7 και TIA-604-5. Ένα θηλυκό θωρακισμένο καλώδιο συνδυάζεται με έναν αρσενικό στάνταρ κορμό μέσω οποιουδήποτε συμβατού πίνακα προσαρμογέα. Η θωράκιση επηρεάζει μόνο το σώμα του καλωδίου, όχι την οπτική διεπαφή. Βεβαιωθείτε ότι και τα δύο συγκροτήματα μοιράζονται τον ίδιο αριθμό ινών, τον ίδιο τύπο πολικότητας και τον ίδιο βαθμό σύνδεσης (κανονική ή χαμηλής απώλειας) για να αποφύγετε την αναντιστοιχία απώλειας εισαγωγής.
Ε: Το θωρακισμένο μπουφάν επηρεάζει τις διαδικασίες καθαρισμού και επιθεώρησης;
Α: Όχι. Η όψη-του άκρου του συνδέσμου είναι πανομοιότυπη μεταξύ θωρακισμένων και τυπικών συγκροτημάτων. Χρησιμοποιήστε τον ίδιο -συγκεκριμένο τύπο ρολού-MTP ή καθαριστικό κασέτας, επιθεωρήστε με εμβέλεια ινών 200x+ πριν από κάθε ζευγάρωμα και κρατήστε τα καπάκια σκόνης στη θέση τους όταν οι σύνδεσμοι δεν χρησιμοποιούνται. Η θωράκιση δεν έχει καμία σχέση με τη μόλυνση με φερμουάρ ή την πρόσβαση καθαρισμού.
Ε: Ποιοι αριθμοί ινών είναι διαθέσιμοι σε θωρακισμένα καλώδια MPO/MTP;
Α: Τα θωρακισμένα καλώδια MPO διατίθενται συνήθως σε διαμορφώσεις 8-ινών ινών, 12 και 24 ινών, που ταιριάζουν με τις τυπικές μετρήσεις που χρησιμοποιούνται σε παράλληλες οπτικές συσκευές 40G, 100G, 200G και 400G. Ορισμένοι κατασκευαστές προσφέρουν θωρακισμένους κορμούς 48 ινών και υψηλότερου αριθμού για εφαρμογές κορμού, αν και η διαθεσιμότητα ποικίλλει. Οι εκδόσεις 12 ινών και 24 ινών καλύπτουν τη συντριπτική πλειοψηφία των περιπτώσεων κέντρων δεδομένων και βιομηχανικής χρήσης.
Ε: Είναι ένα θωρακισμένο καλώδιο MPO κατάλληλο για χώρους Plenum;
Α: Εξαρτάται από τη βαθμολογία του σακακιού. Το ίδιο το στρώμα θωράκισης δεν καθορίζει την ικανότητα πυρκαγιάς - το ίδιο το υλικό του εξωτερικού χιτωνίου. Τα θωρακισμένα κορδόνια MPO διατίθενται με επιλογές μπουφάν OFNP (plenum), OFNR (ανυψωτικό) και LSZH. Ελέγχετε πάντα ότι η βαθμολογία πυρκαγιάς του καλωδίου ταιριάζει με τις απαιτήσεις του οικοδομικού κώδικα πριν από την εγκατάσταση σε χώρους-διακίνησης αέρα.
Ε: Πώς συγκρίνεται η απώλεια εισαγωγής μεταξύ θωρακισμένων και τυπικών καλωδίων MPO σε μήκη κύματος 400G SR4;
Α: Όταν και τα δύο καλώδια χρησιμοποιούν ισοδύναμους βαθμούς σύνδεσης MTP (π.χ. χαμηλή-απώλεια ή ελίτ), η απώλεια εισαγωγής ανά ζεύγος ζεύγους είναι λειτουργικά πανομοιότυπη - συνήθως 0,15–0,35 dB για συγκροτήματα OM4 πολλαπλών λειτουργιών. Η θωράκιση δεν υποβαθμίζει την οπτική απόδοση-του επιπέδου σύνδεσης. Το μόνο σενάριο όπου η θωράκιση μπορεί να προκαλέσει πρόσθετη απώλεια είναι εάν το καλώδιο δρομολογηθεί κάτω από την ελάχιστη ακτίνα κάμψης, προκαλώντας μικρο{10}}εξασθένηση κάμψης στην ίνα. Η τήρηση της καθορισμένης ακτίνας κάμψης του κατασκευαστή εξαλείφει αυτόν τον κίνδυνο.
