Ανάλυση διαφοροποίησης πλαισίων διανομής οπτικών ινών, κιβωτίων ακροδεκτών, κιβωτίων διανομής και πλαισίων ODF
Αυτά τα τέσσερα έχουν παρόμοια χαρακτηριστικά, που αντικατοπτρίζονται κυρίως στις βασικές τους λειτουργίες:
1. Στερέωση και προστασία
Αφού το καλώδιο οπτικών ινών συγχωνευθεί με το ουραίο καλώδιο, μπορεί να στερεώσει μηχανικά το εξωτερικό περίβλημα του καλωδίου, να εγκαταστήσει προστασία σύρματος γείωσης και να ομαδοποιήσει τα άκρα και τις ίνες για προστασία για να διασφαλίσει ότι το καλώδιο και ο πυρήνας δεν έχουν υποστεί ζημιά.
2. Λειτουργία κατανομής
Εισαγάγετε τον σύνδεσμο στο ουραίο καλώδιο στον προσαρμογέα για να επιτύχετε σύνδεση οπτικής διαδρομής με τον οπτικό σύνδεσμο στην άλλη πλευρά του προσαρμογέα. Ο προσαρμογέας και ο σύνδεσμος πρέπει να πληρούν τις απαιτήσεις ευέλικτης σύνδεσης και αποσύνδεσης και η οπτική διαδρομή θα πρέπει να έχει τη δυνατότητα να ρυθμίζεται και να ελέγχεται ελεύθερα.
3. Λειτουργία συγκόλλησης
Μπορούν να συγχωνεύσουν τις οπτικές ίνες στο καλώδιο οπτικών ινών με το καλώδιο της ουράς, να σπειρώσουν και να αποθηκεύσουν τις πλεονάζουσες οπτικές ίνες και να προστατεύσουν την άρθρωση σύντηξης.
4. Λειτουργία αποθήκευσης
Μπορούν να φιλοξενήσουν διάφορα διασταυρούμενα οπτικά καλώδια μεταξύ ραφιών, διασφαλίζοντας ότι τα καλώδια μπορούν να αποθηκεύονται με τακτοποιημένο και τακτοποιημένο τρόπο. Το εσωτερικό του πλαισίου διανομής οπτικών ινών πρέπει να σχεδιαστεί με επαρκή χώρο και λογικές μεθόδους, έτσι ώστε οι γραμμές καλωδίων οπτικών ινών να μπορούν να δρομολογούνται καθαρά, να ρυθμίζονται εύκολα και να πληρούν τις απαιτήσεις ελάχιστης ακτίνας κάμψης.
Τα χαρακτηριστικά διαφοροποίησης των τεσσάρων έγκεινται κυρίως στα διαφορετικά περιβάλλοντα εφαρμογής τους:

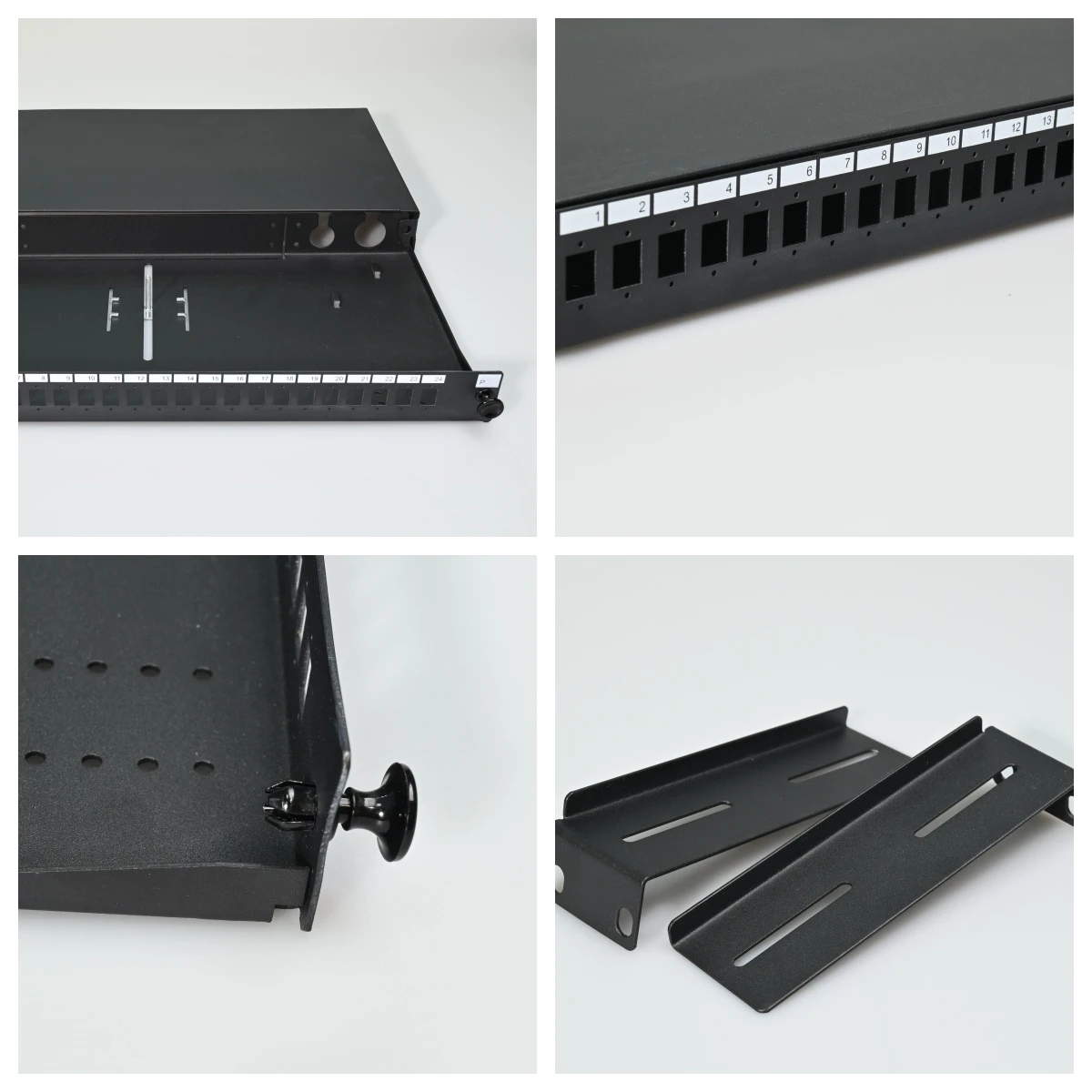

1. Πλαίσιο διανομής οπτικών ινών
Χρησιμοποιείται κυρίως για τη σύνδεση κάθετου κορμού και οριζόντιων οπτικών καλωδίων, είναι κυρίως ράφι 19 ιντσών με ύψος 1U. Ο αριθμός των θυρών στο πλαίσιο διανομής οπτικών ινών είναι συνήθως 24 ή 48. Παρέχετε μια σχετικά καθολική λειτουργία καλωδίωσης, κατάλληλη για ανάγκες πρόσβασης οπτικών ινών σε διαφορετικά σενάρια, όπως κέντρα δεδομένων και σταθμούς βάσης επικοινωνίας.
2.Κιβώτιο ακροδεκτών
Κυρίως παρέχει σύντηξη ματίσματος οπτικών ινών, σύντηξη ματίσματος οπτικών ινών και ινών ουράς και λειτουργία παράδοσης οπτικών συνδέσμων. Συνήθως χρησιμοποιείται σε περιπτώσεις όπου το οπτικό καλώδιο πρέπει να χωριστεί σε μεμονωμένες ίνες, όπως το σημείο πρόσβασης ινών από την πλευρά του χρήστη σε έργα FTTH. Συχνά τοποθετείται στο άκρο ενός οριζόντιου οπτικού καλωδίου ως το πλησιέστερο βύσμα-στο σημείο του τερματικού εξοπλισμού, με μέγιστο 8 ή 12 θύρες για εύκολη εγκατάσταση στον τοίχο ή στην επιφάνεια εργασίας
3.Κιβώτιο διανομής ινών
Εσωτερικά εξοπλισμένο με ακροδέκτες καλωδίων οπτικών ινών, μονάδες προστασίας από σύντηξη και προσαρμογείς οπτικών ινών, χρησιμοποιείται για τη σύνδεση καλωδίων κορμού και διανομής σε εξωτερικούς χώρους, σε διαδρόμους ή σε εσωτερικούς χώρους. Ο αριθμός των θυρών είναι συνήθως 24 ή 48, που βρίσκονται συνήθως σε δίκτυα FTTH και είναι ένα κοινό μικρό κουτί στους διαδρόμους. Λαμβάνοντας υπόψη την ανάγκη για εύκολη εγκατάσταση, λειτουργία και συντήρηση, τα κουτιά οπτικών ινών μπορούν να προσαρμοστούν σε μέγεθος και λειτουργικότητα σύμφωνα με διαφορετικά σενάρια εφαρμογών και απαιτήσεις δικτύου.
4.Πλαίσιο διανομής ODF
Τα rack ODF περιλαμβάνουν συνήθως μονάδες σύνδεσης οπτικών ινών, μονάδες διανομής, υποδοχές σύνδεσης και υποδοχές διαχείρισης, οι οποίες χρησιμοποιούνται για τη διανομή, τη σύνδεση και τη διαχείριση οπτικών καλωδίων. Το πλαίσιο διανομής ODF έχει σχεδιαστεί ειδικά για δωμάτια επικοινωνίας οπτικών ινών, με μεγάλη γκάμα θυρών (12-1440 πυρήνες), κατάλληλο για σενάρια καλωδίωσης οπτικών ινών μεγάλης κλίμακας, όπως κέντρα δεδομένων, σταθμούς βάσης επικοινωνίας και ενσωματωμένα συστήματα καλωδίωσης.
Σε γενικές γραμμές,Τα πλαίσια διανομής οπτικών ινών χρησιμοποιούνται κυρίως για τη σύνδεση και τη διαχείριση οπτικών καλωδίων, παρέχοντας σχετικά καθολικές λειτουργίες καλωδίωσης. Τα τερματικά κουτιά επικεντρώνονται περισσότερο στο διαχωρισμό των οπτικών καλωδίων και τη σύντηξη οπτικών ινών, κατάλληλα για συγκεκριμένα σημεία πρόσβασης. Τα κιβώτια διανομής ινών χρησιμοποιούνται κυρίως για διακλάδωση, διανομή και διαχείριση οπτικών καλωδίων διανομής, που βρίσκονται συνήθως σε δίκτυα FTTH. Τα πλαίσια διανομής ODF εστιάζονται περισσότερο στη διανομή, τη σύνδεση και τη διασταύρωση οπτικών σημάτων, με συνδέσεις υψηλής-πυκνότητας και δυνατότητες διαχείρισης λεπτών ινών.
Είναι ουσιαστικά αγκύλες για ζεύκτες, που δεν εμπλέκονται άμεσα στη διαδικασία μετάδοσης δεδομένων, αλλά παρέχουν την απαραίτητη υποστήριξη για διαφορετικές τοποθεσίες σύμφωνα με συγκεκριμένα σενάρια εφαρμογής και απαιτήσεις διαμόρφωσης θυρών. Ως βασικό συστατικό της υποδομής επικοινωνίας οπτικών ινών, διαδραματίζουν αναντικατάστατο ρόλο στη διασφάλιση της σταθερότητας του δικτύου, στη βελτίωση της απόδοσης μετάδοσης και στην κάλυψη διαφορετικών αναγκών εφαρμογών.
