Λύσεις σύνδεσης ινών LC υψηλής-πυκνότητας: Uniboot vs. Σπρώξτε-Τραβήξτε

Το Rack real estate είναι ακριβό και οι απαιτήσεις για εύρος ζώνης συνεχίζουν να αυξάνονται. Αυτή είναι η πραγματικότητα. Το ερώτημα δεν είναι αν χρειάζεστε πιο πυκνή υποδομή οπτικών ινών-αλλά πώς θα την φτιάξετε χωρίς να δημιουργήσετε εφιάλτη συντήρησης.

Δύο σχέδια συνδετήρων ινών LC έχουν προκύψει ως η λύση-: καλώδια uniboot και push-pull tab βύσματα. Λύνουν διάφορα προβλήματα. Η επιλογή του λάθος σας κοστίζει χρόνο, χρήματα ή και τα δύο.

Η προσέγγιση Uniboot

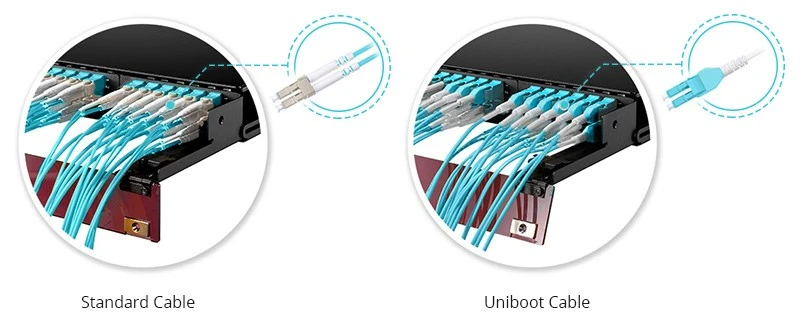

Το τυπικό καλώδιο διπλής όψης LC έχει δύο ξεχωριστά μπουφάν 3,0 mm που τρέχουν το ένα δίπλα στο άλλο, το καθένα από τα οποία φέρει μία ίνα. Τώρα εικόνα 48 από αυτά που είναι στριμωγμένα σε ένα περίβλημα 1U. Το πίσω μέρος της σχάρας σας μοιάζει με μακαρόνια, η ροή του αέρα έχει πνιγεί και καλή τύχη ανιχνεύστε οτιδήποτε.

Το Uniboot ανατρέπει αυτό το σενάριο. Και οι δύο ίνες τρέχουν μέσα σε ένα ενιαίο χιτώνιο 2,0 mm, που καταλήγει σε ένα ενιαίο περίβλημα σύνδεσης. Κοιτάτε περίπου το ήμισυ της έντασης του καλωδίου-μερικές φορές καλύτερα.

Εδώ γίνεται πρακτικό. Η ομάδα μηχανικών μας πραγματοποίησε δοκιμές πυκνότητας σε πολλούς τύπους περιβλημάτων το τελευταίο τρίμηνο. Τα αποτελέσματα ήταν αρκετά συνεπή:

Η δοκιμή διενεργήθηκε με καλώδια OM4 σε 25 μοίρες περιβάλλοντος. CFM μετρημένο στην πίσω εξάτμιση με τυποποιημένη διαμόρφωση ανεμιστήρα.

Οι αριθμοί χωρητικότητας φαίνονται ίδιοι στο χαρτί, αλλά όποιος έχει εργαστεί σε ένα πλήρως φορτωμένο πάνελ HD γνωρίζει τη διαφορά. Με το standard duplex, παλεύετε με τα καλώδια για να συμπληρώσετε το τελευταίο 20% των θυρών. Το Uniboot απλά... ταιριάζει.

Εναλλαγή πολικότητας

Σε πραγματικές-αναπτύξεις, τα σφάλματα πολικότητας συχνά παραμένουν απαρατήρητα μέχρι τα τελικά στάδια ενός έργου. Ακόμη και για ένα πλήρως επισημασμένο και δοκιμασμένο 200-fiber Pod, μια μετατόπιση της τελευταίας-λεπτής από την πολικότητα A-B σε AA έχει ως αποτέλεσμα καταστροφική επανεπεξεργασία ή χονδρική αντικατάσταση καλωδίου κατά τη χρήση παραδοσιακών καλωδίων patch.

Με τα παραδοσιακά καλώδια διπλής όψης, είτε επανα-τερματίζετε ή παραγγέλνετε νέα καλώδια. Με τις εναλλασσόμενες υποδοχές uniboot, ανοίγετε το περίβλημα, περιστρέφετε τις θέσεις των ινών και είστε έτοιμοι. Χωρίς εργαλεία. Χωρίς μάτισμα. Χρειάζονται περίπου 20 δευτερόλεπτα αφού το κάνετε μερικές φορές.

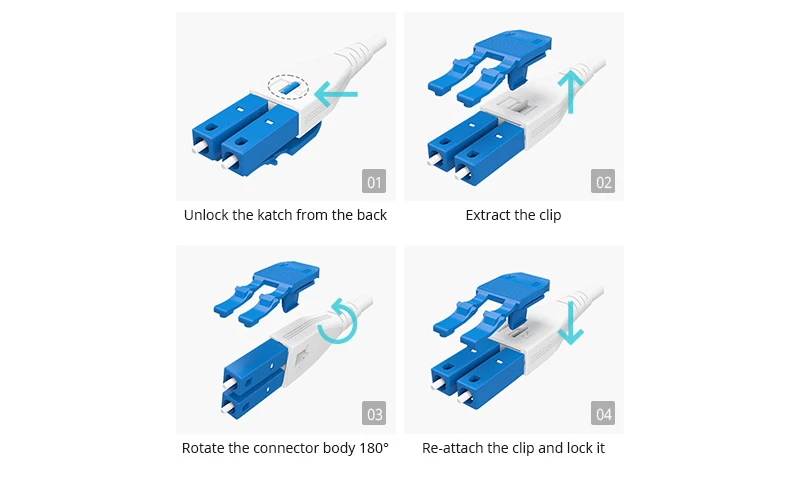

Ο μηχανισμός διαφέρει ανάλογα με τον κατασκευαστή, αλλά τα περισσότερα σχέδια λειτουργούν με την ίδια αρχή-οι δύο δακτύλιοι LC μπορούν να επανατοποθετηθούν εντός του περιβλήματος για εναλλαγή της ευθυγράμμισης Tx και Rx. Μερικοί χρησιμοποιούν μηχανισμό ανατροπής. Άλλοι απαιτούν από εσάς να σύρετε τα φερμουάρ προς τα έξω και να τα τοποθετήσετε ξανά ανάποδα.

Push-Pull Tab Connectors

Άλλο πρόβλημα, άλλη λύση.

Οι τυπικοί σύνδεσμοι LC χρησιμοποιούν ένα πλευρικό μάνδαλο-που το πιέζετε για να απελευθερωθεί. Λειτουργεί καλά όταν έχετε διάκενο στα δάχτυλά σας. Δεν λειτουργεί όταν οι υποδοχές στοιβάζονται σε απόσταση 2 mm σε ένα πλαίσιο 96 θυρών και αυτό που χρειάζεστε βρίσκεται στη μέση της τρίτης σειράς.

Πιέστε-ταμπλέτες τραβήγματος για να μετακινήσετε τον μηχανισμό απελευθέρωσης. Αντί να πιάσετε ένα πλευρικό μάνδαλο, πιάνετε μια εκτεταμένη γλωττίδα και τραβάτε ευθεία προς τα πίσω. Ένα χέρι. Μια κίνηση. Τα διπλανά λιμάνια μένουν στη θέση τους.

Αυτό έχει μεγαλύτερη σημασία από όσο νομίζετε. Χρονομετρήσαμε τεχνικούς που έκαναν συνήθεις κινήσεις επιδιόρθωσης σε πανομοιότυπα πάνελ 48-θυρών-ένα φορτωμένο με τυπικό LC, ένα με push-έλξη. Μέσος χρόνος για την αποσύνδεση και επανασύνδεση μιας θύρας μεσαίου πίνακα:

n=50 δοκιμές ανά τύπο σύνδεσης, μικτά επίπεδα εμπειρίας μεταξύ των τεχνικών

Αυτή η διαφορά των 5 δευτερολέπτων δεν ακούγεται πολύ μέχρι να κάνετε μια μετεγκατάσταση 200 θυρών κατά τη διάρκεια ενός παραθύρου συντήρησης. Και αυτές οι τυχαίες αποσυνδέσεις; Κάθε ένα είναι ένα πιθανό αντίκτυπο στην υπηρεσία συν επιπλέον χρόνο αντιμετώπισης προβλημάτων.

Πότε να συνδυάσετε και τα δύο: Uniboot με Push-Pull

Ορισμένοι κατασκευαστές προσφέρουν καλώδια uniboot με ενσωματωμένες καρτέλες push-pull. Παίρνετε τα πλεονεκτήματα πυκνότητας καλωδίου συν τα οφέλη προσβασιμότητας. Είναι η premium επιλογή-συνήθως 30-50% πιο ακριβή από την τυπική uniboot-αλλά για εφαρμογές υπερκλίμακας όπου το κόστος εργασίας είναι μικρότερο από το κόστος υλικών, τα μαθηματικά συνήθως λειτουργούν.

Με βάση την εμπειρία μας στην ανάπτυξη, ακολουθούν τα προφίλ πελατών που επωφελούνται περισσότερο από τον συνδυασμό uniboot + push-pull:

Χρήστες του πίνακα ενημερώσεων κώδικα εξαιρετικά-Υψηλής-Πυκνότητας (UHD)

Όταν τοποθετείτε 96 ή ακόμα και 144 θύρες LC σε ένα αποτύπωμα 1U, τα τυπικά μάνδαλα σύνδεσης γίνονται φυσικά μη προσβάσιμα. Σε αυτές τις πυκνότητες, οι καρτέλες ώθησης-δεν είναι καλό-να{-να έχετε-είναι το ελάχιστο για πρακτική λειτουργία. Τα δάχτυλά σας κυριολεκτικά δεν μπορούν να φτάσουν σε ένα πλευρικό μάνδαλο όταν οι σύνδεσμοι στοιβάζονται τόσο σφιχτά.

AI Compute Clusters και HPC Environments

Ο φόρτος εργασίας εκπαίδευσης τεχνητής νοημοσύνης είναι-ευαίσθητος σε λανθάνουσα κατάσταση και είναι εντατικός στην καλωδίωση-και συχνά περιλαμβάνει τεράστιες αναπτύξεις 400G/800G. Για αρχιτεκτονικές φύλλων σπονδυλικής στήλης-που υποστηρίζουν συμπλέγματα GPU, συνιστούμε αυτόν τον συνδυασμό σε όλο το στρώμα πυρήνα. Αυτά τα περιβάλλοντα έχουν συνεχή συντονισμό συνδέσμων και ταχεία επέκταση χωρητικότητας-χρειάζεστε συνδέσμους που δεν θα επιβραδύνουν την ομάδα λειτουργιών σας.

Προσαρμοσμένες λύσεις για αναπτύξεις AI/HPC

Η καλωδίωση συμπλέγματος GPU έχει μοναδικές απαιτήσεις: υψηλό αριθμό θυρών, στενούς περιορισμούς ακτίνας κάμψης και ανησυχίες σχετικά με τη θερμική διαχείριση. Παρέχουμε προσαρμοσμένα κιτ καλωδίων μήκους σχεδιασμένα ειδικά για τη διάταξη rack σας-συμπεριλαμβανομένων ταιριασμένων δεσμών μήκους για συνδέσεις διακόπτη-σε-GPU που ελαχιστοποιούν τη χαλάρωση του καλωδίου και μεγιστοποιούν τη ροή αέρα. Προ{7}}επισήμανση και έγχρωμη-κωδικοποίηση ανά λειτουργία (ύφασμα αποθήκευσης, διασύνδεση GPU, δίκτυο διαχείρισης) για επιτάχυνση της ανάπτυξης.

Πάροχοι Συντοπισμού και Λειτουργίες Απομακρυσμένων Χεριών

Εάν το επιχειρηματικό σας μοντέλο εξαρτάται από-ΜAC μεγάλου όγκου (μετακινήσεις, προσθήκες, αλλαγές) που εκτελούνται από απομακρυσμένους τεχνικούς χεριών, η επιλογή σύνδεσης επηρεάζει άμεσα τα ποσοστά σφάλματος. Η εναλλαγή πολικότητας με ένα-κλικ στις υποδοχές uniboot μπορεί να μειώσει τις εσφαλμένες διαμορφώσεις πεδίου κατά 80% ή περισσότερο. Αυτό είναι λιγότερα εισιτήρια προβλημάτων που προκαλούνται από την αντίστροφη πολικότητα και λιγότερος χρόνος που χάνεται για τη βασική αντιμετώπιση προβλημάτων.

Μετασκευές παλαιού τύπου εγκαταστάσεων με θερμικούς περιορισμούς

Σε παλαιότερα κέντρα δεδομένων όπου οι δίσκοι καλωδίων είναι ήδη σε χωρητικότητα και οι διαδρομές ροής αέρα είναι σε κίνδυνο, η εναλλαγή σε uniboot απελευθερώνει αμέσως περίπου το 50% του χώρου της διαδρομής καλωδίων σας. Η βελτιωμένη ροή αέρα μέσα από το πίσω μέρος των ντουλαπιών μπορεί να μειώσει σημαντικά το κόστος ψύξης-έχουμε δει περιπτώσεις όπου αυτή η μοναδική αλλαγή μείωσε τις καυτές-θερμοκρασίες του διαδρόμου κατά αρκετούς βαθμούς.

Αντιστοίχιση λύσεων στο πραγματικό σας πρόβλημα

Δεν χρειάζεται κάθε ανάπτυξη την πιο φανταχτερή σύνδεση. Δείτε πώς πλαισιώνουμε συνήθως τη συνομιλία με τους πελάτες:

Ο κύριος πονοκέφαλος σας είναι η συμφόρηση της καλωδιακής οδού

Το Uniboot είναι η απάντησή σας. Η μείωση της διαμέτρου του καλωδίου κατά ~ 50% σημαίνει ότι οι δίσκοι καλωδίων και οι κάθετοι διαχειριστές έχουν πραγματικά χώρο να αναπνεύσουν. Μπόνους: το μειωμένο βάρος του καλωδίου επιβαρύνει λιγότερο τους συνδέσμους με την πάροδο του χρόνου.

Τυπική προσαρμογή:Διακόπτες ToR, σειρές διακομιστή υψηλής-πυκνότητας, οπουδήποτε εκτελείτε 50+ καλώδια ενημέρωσης κώδικα μέσω της ίδιας διαδρομής.

Ο κύριος πονοκέφαλος σας είναι η προσβασιμότητα του πάνελ

Πιέστε-τραβήξτε καρτέλες λύστε αυτό. Εάν οι τεχνικοί σας εργάζονται τακτικά σε πλήρως-φορτωμένους πίνακες και βλέπετε παράπλευρες αποσυνδέσεις ή ακούτε παράπονα σχετικά με την πρόσβαση, αυτή είναι η λύση.

Τυπική προσαρμογή:Πίνακες ενημέρωσης κώδικα πυρήνα/συγκέντρωσης, αίθουσες meet-με, οποιοδήποτε πάνελ παραμένει 80%+ γεμάτο και βλέπει τακτική δραστηριότητα MAC.

Ο κύριος πονοκέφαλος σας είναι η διαχείριση της πολικότητας

Οι εναλλασσόμενοι σύνδεσμοι uniboot εξαλείφουν την ανάγκη αποθήκευσης πολλαπλών πολικοτήτων καλωδίων και αποτρέπουν σφάλματα τερματισμού πεδίου. Αν χρειάστηκε ποτέ να εκφράσετε ένα κουτί με καλώδια Α-Α για μια νύχτα επειδή κάποιος παρήγγειλε το Α-Β, γνωρίζετε την τιμή εδώ.

Τυπική προσαρμογή:Νέες αναπτύξεις με αβέβαιες ή εξελισσόμενες απαιτήσεις πολικότητας, οργανισμοί που τυποποιούν σε ένα μόνο καλώδιο SKU για απλότητα απογραφής.

Ενιαίο-Πρόγραμμα αποθέματος SKU

Κουραστήκατε να διαχειρίζεστε πολλαπλές πολικότητες και μήκη καλωδίων; Μπορούμε να σας βοηθήσουμε να τυποποιήσετε τις εναλλασσόμενες υποδοχές uniboot με μια επιλεγμένη επιλογή μήκους (συνήθως 1m, 2m, 3m, 5m) που καλύπτει το 95%+ των περιπτώσεων χρήσης. Μειώστε την πολυπλοκότητα του αποθέματος, εξαλείψτε τα σφάλματα παραγγελίας και απλοποιήστε την εκπαίδευση για την ομάδα λειτουργιών σας.

Κατασκευάζετε για 400G/800G και πέρα

Η υποδοχή ινών LC δεν θα εξαφανιστεί σύντομα-400G-Οι πομποδέκτες FR4 και 400G-LR4 χρησιμοποιούν διεπαφές διπλής όψης LC και αποτελούν τη ραχοκοκαλιά των περισσότερων εταιρικών αναπτύξεων 400G. Αλλά οι απαιτήσεις πυκνότητας σε αυτές τις ταχύτητες καθιστούν τη διαχείριση καλωδίων κρίσιμη.

Για εφαρμογές ξεμπλοκαρίσματος 400G-όπου μια μεμονωμένη θύρα QSFP-διατίθεται σε συνδέσεις διακομιστή 4x100G-τα καλώδια uniboot με καρτέλες push-pull σάς προσφέρουν την πιο καθαρή εγκατάσταση. Ο μειωμένος όγκος καλωδίων αφήνει χώρο για την αυξημένη ροή αέρα που απαιτούν-πομποδέκτες υψηλότερης ισχύος.

400G/800G Προσαρμοσμένες λύσεις Breakout

Η καλωδίωση υψηλής-ταχύτητας είναι όπου η προσαρμογή προσφέρει τη μεγαλύτερη αξία. Κατασκευάζουμε:

ΜΤΡ-σε-Λεξούδες διακοπής LC με προσαρμοσμένα μήκη ποδιών που ταιριάζουν με τη συγκεκριμένη γεωμετρία του ραφιού σας

Απευθείας-σύνδεση συγκροτημάτων χαλκού (DAC) και ενεργού οπτικού καλωδίου (AOC) σε μη-τυπικά μήκη

Υβριδικές πλεξούδες που συνδυάζουν διαφορετικούς τύπους συνδετήρων (MTP-8 έως LC, MTP-12 έως LC κ.λπ.) για εξοπλισμό μικτής γενιάς

Επιλογές σύνδεσης χαμηλής-απώλειας (λιγότερο από ή ίσο με 0,15 dB IL) για εφαρμογές εκτεταμένης-προσέγγισης ή πολλαπλών{3}}hop

Κάθε συγκρότημα ελέγχεται 100% σύμφωνα με τις προδιαγραφές σας πριν από την αποστολή-συμπεριλαμβάνεται απώλεια εισαγωγής, απώλεια επιστροφής και επαλήθευση πολικότητας.

Πραγματικά-σενάρια παγκόσμιας εφαρμογής

Διαφορετικά περιβάλλοντα τονίζουν διαφορετικές πτυχές της απόδοσης του συνδετήρα. Δείτε τι έχουμε δει να λειτουργεί σε διάφορους τύπους ανάπτυξης:

Κέντρα δεδομένων υπερκλίμακας

Αυτές οι εγκαταστάσεις βελτιστοποιούνται για λειτουργική ταχύτητα. Όταν αναπτύσσετε χιλιάδες συνδέσεις την εβδομάδα, η συνιστώσα εργασίας κυριαρχεί στο συνολικό κόστος. Το Uniboot με καρτέλες push{2}}pull είναι όλο και πιο τυπικό για νέες εκδόσεις-το αρχικό premium αποπληρώνεται γρήγορα μέσω ταχύτερης ανάπτυξης και μειωμένων ποσοστών σφαλμάτων.

Τυπική προδιαγραφή:OS2 μονή-λειτουργία, uniboot 2,0 mm με push-pull, πολικότητα με δυνατότητα εναλλαγής, προ-δοκιμασμένο και με ετικέτα. Μήκη τυποποιημένα σε 1m, 2m, 3m και 5m για να ελαχιστοποιηθεί η πολυπλοκότητα του αποθέματος, ενώ καλύπτουν τα περισσότερα σενάρια rack-σε-ράφι.

Προσαρμοσμένο πρόγραμμα Hyperscale

Για την ανάπτυξη 10,000+ καλωδίων, προσφέρουμε:

Σύνθεση ανά rack ή pod: Προ-ταξινομημένα πακέτα καλωδίων συσκευασμένα ακριβώς όπως απαιτείται για κάθε ζώνη εγκατάστασης

Προσαρμοσμένη ετικέτα: Η ονοματολογία σας, ο συνδυασμός χρωμάτων σας, τυπωμένο στο εργοστάσιο

Σταδιακή παράδοση: Αποστολή στο πρόγραμμά σας, όχι στο δικό μας-εβδομαδιαίες πτώσεις που ευθυγραμμίζονται με τις φάσεις ανάπτυξης

Αποκλειστική αποθήκευση αποθέματος: Απόθεμα ασφαλείας που φυλάσσεται στις εγκαταστάσεις μας, διαθέσιμο για την ίδια-βδομάδα αποστολή

Ισχύει τιμολόγηση όγκου. Επικοινωνήστε μαζί μας για λεπτομέρειες προγράμματος.

Κέντρα δεδομένων επιχειρήσεων

Η μικτή υποδομή και οι μεγαλύτεροι κύκλοι ανανέωσης σημαίνουν ότι συχνά εργάζεστε με τα υπάρχοντα πρότυπα σύνδεσης. Η πρακτική προσέγγιση είναι συνήθως κλιμακωτή: uniboot ή push-pull in υψηλής-πυκνότητας ντουλάπια, standard duplex σε περιοχές χαμηλότερης-πυκνότητας όπου το premium δεν δικαιολογείται.

Εάν εξοπλίζετε εκ των υστέρων μια υπάρχουσα εγκατάσταση, εστιάστε πρώτα την ανάπτυξη της uniboot στις υψηλότερες-διαδρομές συμφόρησης. Η άμεση ανακούφιση συχνά δικαιολογεί την επέκταση της προσέγγισης.

Enterprise Starter Kits

Δεν είστε έτοιμοι να δεσμευτείτε για μια πλήρη-μεταφορά υψηλής πυκνότητας; Προσφέρουμε κιτ αξιολόγησης που περιέχουν έναν συνδυασμό καλωδίων uniboot και push{1}}τραβήγματος σε κοινά μήκη. Δοκιμάστε τα στο περιβάλλον σας, λάβετε{3}}τα σχόλια από την ομάδα σας και, στη συνέχεια, αναβαθμίστε με αυτοπεποίθηση.

Telecom Central Offices και Colo Meet-Me Rooms

Η αξιοπιστία και η τυποποίηση οδηγούν τις αποφάσεις εδώ. Πολλές εταιρείες κινητής τηλεφωνίας διατηρούν εγκεκριμένες λίστες προμηθευτών με συγκεκριμένες προδιαγραφές σύνδεσης. Οι γλωττίδες push-έλξης είναι ιδιαίτερα πολύτιμες σε οπτικά πλαίσια διανομής όπου οι τεχνικοί πρέπει να έχουν πρόσβαση σε μεμονωμένες συνδέσεις χωρίς να επηρεάζουν τα παρακείμενα ενεργά κυκλώματα.

Η φύση πολλών-ενοικιαστών των περιβαλλόντων colo δημιουργεί επίσης απαιτήσεις λογοδοσίας-οι μεταβιβάσεις καθαρής σύνδεσης μεταξύ παρόχων έχουν σημασία και τα σχέδια push-έλξης μειώνουν τον κίνδυνο τυχαίας διαταραχής κατά τη διάρκεια εργασίας-διασταυρούμενης σύνδεσης.

Carrier-Προσαρμοσμένη κατασκευή

Υποστηρίζουμε προσαρμοσμένες προδιαγραφές που απαιτούνται από μεγάλους μεταφορείς και εταιρείες colo:

Συμμόρφωση με συγκεκριμένα όρια απώλειας εισαγωγής και απώλειας επιστροφής

Προσαρμοσμένα χρώματα σακακιού για αναγνώριση ενοικιαστή

Εκτεταμένη δοκιμή αντοχής (1000+ κύκλοι ζευγαρώματος)

Πλήρης τεκμηρίωση ιχνηλασιμότητας ανά καλώδιο

Πιστοποιήσεις RoHS, REACH και περιφερειακής συμμόρφωσης

Είστε ήδη σε εγκεκριμένη λίστα προμηθευτών; Ενημερώστε μας τις απαιτήσεις σας-θα τις ταιριάξουμε ακριβώς.

Προδιαγραφές που έχουν πραγματικά σημασία

Όταν αξιολογείτε τις επιλογές σύνδεσης ινών LC, δείτε τι πρέπει να αναζητήσετε πέρα ​​από το μάρκετινγκ:

Απώλεια εισαγωγής

Το βιομηχανικό πρότυπο για τυχαίο ζευγάρωμα είναι μικρότερο ή ίσο με 0,30dB. Οι σύνδεσμοι Premium χτυπούν λιγότερο από ή ίσο με 0,15dB σε σχέση με μια κύρια αναφορά. Οι αυστηρότερες προδιαγραφές έχουν μεγαλύτερη σημασία καθώς οι προϋπολογισμοί συνδέσμων γίνονται πιο λεπτοί με υψηλότερους ρυθμούς δεδομένων.

Για να θέσουμε τα 0,30dB σε προοπτική: είναι περίπου ισοδύναμο με την προσθήκη 120 μέτρων τυπικής ίνας απλής-λειτουργίας στον σύνδεσμό σας. Δεν είναι καταστροφικό για μία μόνο σύνδεση, αλλά αθροίζεται όταν συνδέετε πολλαπλά σημεία ενημέρωσης κώδικα.

Προσαρμοσμένες προδιαγραφές απώλειας

Για εφαρμογές που απαιτούν αυστηρότερες ανοχές-μακρινές-συνδέσεις μακρινών αποστάσεων, συστήματα DWDM ή αρχιτεκτονικές πολλαπλών-hop-προσφέρουμε καλώδια που κατασκευάζονται και έχουν δοκιμαστεί με λιγότερο ή ίσο με 0,15 dB ή ακόμη και μικρότερη ή ίση με 0,10 dB απώλεια. Κάθε καλώδιο αποστέλλεται με μια μεμονωμένη αναφορά δοκιμής που δείχνει τις πραγματικές τιμές μέτρησης, όχι απλώς "περάσει/αποτυχία" έναντι ενός γενικού ορίου.

Απώλεια επιστροφής

Μεγαλύτερο ή ίσο με 50 dB για γυάλισμα UPC, Μεγαλύτερο ή ίσο με 60 dB για APC. Μικρότερη απώλεια επιστροφής (μεγαλύτερος αριθμός dB) σημαίνει λιγότερη ανάκλαση σήματος προς την πηγή-κρίσιμη για αναλογικό βίντεο, DWDM και ορισμένες ψηφιακές εφαρμογές υψηλής-ταχύτητας.

Μηχανική Ανθεκτικότητα

Αναζητήστε 500+ αξιολογήσεις κύκλου ζευγαρώματος. Σε περιβάλλοντα με υψηλό-MAC, οι σύνδεσμοι βλέπουν πολλή δράση. Οι φτηνοί σύνδεσμοι αρχίζουν να υποβαθμίζονται γύρω στους 200-300 κύκλους. οι σύνδεσμοι ποιότητας διατηρούν τις προδιαγραφές μέσω 1000+.

Επιλογές εκτεταμένης αντοχής

Για περιβάλλοντα με εξαιρετικά υψηλή δραστηριότητα MAC (δάπεδα συναλλαγών, εγκαταστάσεις μετάδοσης, εργαστήρια δοκιμών), προσφέρουμε συνδέσμους που έχουν αξιολογηθεί για 1500+ κύκλους ζευγαρώματος με επαληθευμένη διατήρηση της απόδοσης. Ρωτήστε για το εκτεταμένο-πρόγραμμα σύνδεσης ζωής.

Μια γρήγορη λέξη για τη συντήρηση

Υψηλή-πυκνότητα σημαίνει περισσότερες συνδέσεις σε λιγότερο χώρο, πράγμα που σημαίνει περισσότερες ευκαιρίες για μόλυνση. Ένα μεμονωμένο σωματίδιο σκόνης σε μια ακραία όψη δακτυλίου μπορεί να αυξήσει την απώλεια εισαγωγής κατά 1dB ή περισσότερο-που ισοδυναμεί με την προσθήκη 400 μέτρων ίνας στον σύνδεσμό σας.

Η επιδιόρθωση είναι απλή, αλλά δεν είναι-διαπραγματεύσιμη: επιθεωρήστε και καθαρίστε κάθε σύνδεσμο πριν το ζευγάρωμα. Τα καθαριστικά με ένα-κλικ λειτουργούν για γρήγορη συντήρηση. για επίμονη μόλυνση, IPA-ελεύθερα μαντηλάκια με υγρό χνούδι-ακολουθούμενα από στεγνά μαντηλάκια. Πάντα να επιθεωρείτε μετά τον καθαρισμό για επαλήθευση.

Εάν η ομάδα σας δεν το κάνει ήδη θρησκευτικά, ξεκινήστε. Αποτρέπει περισσότερα εισιτήρια προβλημάτων από οποιαδήποτε άλλη μεμονωμένη πρακτική.

Πότε αποδίδει το Premium;

Ας μιλήσουμε με νούμερα. Η διαφορά τιμής μεταξύ των τύπων συνδετήρων είναι πραγματική, αλλά συχνά μικρότερη από ό,τι υποθέτουν οι άνθρωποι:

Τιμολόγηση κατά προσέγγιση. ποικίλλει σημαντικά ανά όγκο, τύπο ίνας και προμηθευτή.

Τα μαθηματικά-ζυγών εξαρτώνται σε μεγάλο βαθμό από τα ποσοστά εργασίας και την κλίμακα ανάπτυξης. Για ανάπτυξη 1.000 καλωδίων όπου το uniboot εξοικονομεί 2 λεπτά ανά καλώδιο κατά την εγκατάσταση, εξοικονομείτε περίπου 33 ώρες εργασίας. Με κόστος 75 $/ώρα πλήρως φορτωμένου τεχνικού, αυτό είναι 2.500 $-συχνά αρκετά για να καλύψει το premium του συνδετήρα με το περιθώριο που απομένει.

Εκεί που τα μαθηματικά γίνονται επιτακτικά είναι η συνεχής συντήρηση. Εάν η εγκατάστασή σας βλέπει 50 κινήσεις ενημερωμένης έκδοσης κώδικα ανά μήνα και πιέζει-καρτέλες έλξης εξοικονομεί 5 δευτερόλεπτα ανά κίνηση ενώ αποτρέπει μία τυχαία αποσύνδεση ανά μήνα, η αθροιστική αξία σε έναν κύκλο ζωής υποδομής 5 ετών αθροίζεται.

Μελέτη περίπτωσης TCO: Κέντρο χρηματοοικονομικών δεδομένων μεσαίου μεγέθους

Πρόσφατα ολοκληρώσαμε μια πλήρη ανάλυση του συνολικού κόστους ιδιοκτησίας για έναν πελάτη χρηματοοικονομικών υπηρεσιών που μετεγκαθιστά την ιδιωτική του υποδομή cloud. Δείτε πώς έμοιαζαν οι πραγματικοί αριθμοί:

Προφίλ ανάπτυξης:

Μέγεθος εγκατάστασης: ~120 ντουλάπια

Πεδίο εφαρμογής: Στρώμα μεταγωγής πυρήνα στη διανομή, 5.000 LC-καλώδια patch LC

Σύγκριση: Standard duplex LC έναντι uniboot με push-καρτέλες έλξης

Σύγκριση κόστους:

Εργασία που υπολογίζεται στα 75 $/ώρα πλήρως φορτωμένο. Η ανάκτηση περιστατικού περιλαμβάνει τον χρόνο τεχνικού συν τον εκτιμώμενο επιχειρηματικό αντίκτυπο.

Η αρχική πριμοδότηση υλικών αντισταθμίστηκε ουσιαστικά από την εξοικονόμηση εργασίας εγκατάστασης το πρώτο έτος. Μέχρι το τρίτο έτος, ο πελάτης ήταν μπροστά-και το πενταετές-TCO έδειξε σχεδόν 24.000 $ σε εξοικονόμηση πόρων σε μια σχετικά μέτρια ανάπτυξη. Για μεγαλύτερες εγκαταστάσεις ή για εκείνες με υψηλότερους όγκους MAC, το χρονοδιάγραμμα ROI συμπιέζεται σημαντικά.

Προσαρμοσμένη ανάλυση TCO

Θέλετε να δείτε τους αριθμούς για το συγκεκριμένο περιβάλλον σας; Προσφέρουμε δωρεάν μοντελοποίηση TCO για εξειδικευμένες ευκαιρίες. Δώστε το προφίλ εγκατάστασής σας-τον αριθμό ντουλαπιών, τον όγκο MAC, τα ποσοστά εργασίας, τους τρέχοντες τύπους συνδέσεων-και θα δημιουργήσουμε μια προσαρμοσμένη σύγκριση που θα δείχνει το προβλεπόμενο κόστος και το χρονοδιάγραμμα αποπληρωμής.

Πραγματοποίηση της κλήσης

Ακολουθεί το δέντρο αποφάσεων από το οποίο καθοδηγούμε τους πελάτες:

Το πιο συνηθισμένο λάθος που βλέπουμε; Πάνω από-καθορισμός σε περιοχές χαμηλής-πυκνότητας ενώ κάτω-καθορισμός πού έχει πραγματικά σημασία. Μια διευκόλυνση που τοποθετεί premium συνδέσμους παντού σπαταλά χρήματα. Μια διευκόλυνση που αγνοεί τις συνδέσεις στα πάνελ συνάθροισης 96 θυρών δημιουργεί μελλοντικούς πονοκεφάλους. Αντιστοιχίστε τη λύση με τον συγκεκριμένο περιορισμό σε κάθε ζώνη της υποδομής σας.

Για οργανισμούς που τυποποιούν τις προδιαγραφές σύνδεσης σε πολλαπλές εγκαταστάσεις, η διαδικασία επιλογής συνδετήρων οπτικών ινών επωφελείται από την αξιολόγηση-με πραγματικές διαμορφώσεις πίνακα. Τα κιτ δειγμάτων επιτρέπουν στην ομάδα σας να νιώσει τη διαφορά πριν δεσμευτεί για μια μεγάλη παραγγελία.

Συμβουλευτική Υπηρεσία Σχεδιασμού

Σχεδιάζετε μια νέα κατασκευή ή μια σημαντική αναβάθμιση; Η τεχνική ομάδα μας μπορεί να ελέγξει την τοπολογία του δικτύου σας και να προτείνει μια στρατηγική σύνδεσης βελτιστοποιημένη για τις συγκεκριμένες απαιτήσεις σας:

Ανάπτυξη λογαριασμού υλικών: Ολοκληρωμένα προγράμματα καλωδίων με μήκη, ποσότητες και προδιαγραφές

Βελτιστοποίηση προσαρμοσμένου μήκους: Ελαχιστοποιήστε τη σπατάλη και βελτιώστε την αισθητική με καλώδια σωστού μεγέθους-

Σχεδιασμός σταδιακής ανάπτυξης: Δώστε προτεραιότητα στις ζώνες υψηλού-επιπτώσεων, αναβάλετε τις αναβαθμίσεις χαμηλότερης-τιμής

Σύνταξη προδιαγραφών: Βοηθήστε την ομάδα προμηθειών σας να εκδώσει σαφείς, ακριβείς RFQ

Αυτή η υπηρεσία είναι δωρεάν για έργα που υπερβαίνουν τα ελάχιστα όρια όγκου.

Τι ακολουθεί

Ο σύνδεσμος οπτικών ινών LC είναι η κινητήρια δύναμη του κέντρου δεδομένων για δύο δεκαετίες και δεν πρόκειται να πάει πουθενά σύντομα. Αλλά ο τρόπος με τον οποίο αναπτύσσουμε το LC εξελίσσει-πιο πυκνά πάνελ, στενότερους χώρους, υψηλότερους ρυθμούς δεδομένων. Τα σχέδια Uniboot και push{3}}pull είναι άμεσες απαντήσεις σε αυτές τις πραγματικότητες.

Εάν σχεδιάζετε υποδομές που πρέπει να κλιμακωθούν από 100G σήμερα σε 400G ή 800G αύριο, οι αποφάσεις σύνδεσης που λαμβάνετε τώρα είτε θα υποστηρίξουν αυτήν την ανάπτυξη είτε θα την περιορίσουν. Η σωστή εκ των προτέρων τοποθέτηση είναι φθηνότερη από την εκ των υστέρων τοποθέτηση.

Έχετε ερωτήσεις σχετικά με συγκεκριμένες διαμορφώσεις ή χρειάζεστε βοήθεια για τον προσδιορισμό μιας ανάπτυξης; Η τεχνική ομάδα μας έχει δει τις περισσότερες από τις ακραίες περιπτώσεις και μπορεί να σας υποδείξει τι έχει λειτουργήσει σε παρόμοια περιβάλλοντα.

Αναφορές

Σύνδεσμος Βιομηχανίας Τηλεπικοινωνιών. TIA-568.3-D: Πρότυπο καλωδίωσης οπτικών ινών και εξαρτημάτων.

IEC 61754-20:2012 - Συσκευές διασύνδεσης οπτικών ινών και παθητικά εξαρτήματα – Διεπαφές συνδετήρων οπτικών ινών – Οικογένεια υποδοχών τύπου LC.

Corning Optical Communications. "800G: Τι πρέπει να γνωρίζουν οι χειριστές του Data Center." Τεχνική σύνοψη, 2024.

IEEE 802.3cu-2021 - Πρότυπο για Τροποποίηση Ethernet: Φυσικά επίπεδα και παράμετροι διαχείρισης για Λειτουργία 100 Gb/s και 400 Gb/s μέσω ίνας απλής-λειτουργίας.
