MPO/MTP Fiber: Η πραγματική συζήτηση που χρειάζεστε πριν από την επόμενη κατασκευή του κέντρου δεδομένων σας

Τον περασμένο Νοέμβριο, έλαβα μια κλήση από έναν πελάτη στο Phoenix. Μόλις είχαν τυλίξει μια σπονδυλική στήλη 100G-δόμηση φύλλων-έξι μήνες σχεδιασμού, όμορφη διαχείριση καλωδίων, έγχρωμη-κωδικοποίηση όλων. Τα μισά uplinks δεν θα διαπραγματευόταν.

Αποδείχθηκε ότι κάποιος άρπαξε ένα κουτί με κορμούς τύπου Β για σχέδιο τύπου Α. Τα κουτιά έμοιαζαν πανομοιότυπα. Οι αριθμοί εξαρτημάτων διέφεραν κατά ένα ψηφίο.

Τέσσερις ώρες αντιμετώπισης προβλημάτων. Μια πτήση στις 6 το πρωί για τον επικεφαλής μηχανικό τους. Τελική ζημιά: 14.200 $ σε επείγουσα εργασία, συν 1.847 $ για αυτό το αεροπορικό εισιτήριο της τελευταίας-λεπτής. Έχω κάπου ακόμα το στιγμιότυπο του τιμολογίου.

Γι' αυτό το γράφω. Η ίνα MPO/MTP δεν είναι επιστήμη πυραύλων, αλλά οι λεπτομέρειες θα σας καταστρέψουν αν δεν προσέξετε. Και οι κλίμακες ποινής με το πλήθος των θυρών σας-μπαλώνουν μια ενημερωμένη έκδοση κώδικα LC, χάνετε έναν σύνδεσμο. Μπέρδεψε έναν κορμό MTP, χάνεις δώδεκα.

MPO vs MTP: Let's Kill This Confusion

Έχω αυτή την ερώτηση συνεχώς. "Είναι το MTP απλώς ακριβό MPO;"

Είδος. Αλλά αυτό είναι σαν να ρωτάς αν ένα Lexus είναι απλώς ένα ακριβό Toyota. Τεχνικά ναι, πρακτικά όχι.

Το MPO είναι ένα πρότυπο σύνδεσης. IEC 61754-7, TIA-604-5-η συνηθισμένη σούπα αλφαβήτου. Οποιοδήποτε εργοστάσιο με καλούπι δακτυλίου μπορεί να αποκόψει τους συνδέσμους MPO.

Η MTP είναι η μάρκα της US Conec. Εφηύραν τη μορφή multi-fiber push-on και μετά πέρασαν δεκαετίες για να την τελειοποιήσουν. Ίδιο αποτύπωμα, πιο αυστηρές ανοχές, καλύτερα υλικά.

Αυτό είναι το πράγμα που χάνουν τα περισσότερα γραφήματα σύγκρισης: ξεχάστε τη συζήτηση για τον πλαστικό-έναντι-μεταλλικό σφιγκτήρα. Αυτό είναι απόσπαση της προσοχής.

Ο ελλειπτικός οδηγός καρφίτσας είναι ολόκληρος ο αγώνας μπάλας.

Το Standard MPO χρησιμοποιεί στρογγυλούς οδηγούς πείρους. Όταν συνδυάζετε δύο συνδέσμους, οι στρογγυλές ακίδες μπορούν να ταλαντεύονται ελαφρώς στο χιτώνιο ευθυγράμμισης-ίσως ένα μικρό εδώ, ένα μικρό εκεί. Δεν ακούγεται πολύ. Αλλά κάντε το 200 φορές και το σχέδιο φθοράς γίνεται ανομοιόμορφο. Οι εξωτερικές θέσεις των ινών αρχίζουν να παρασύρονται. Η απώλεια εισαγωγής αυξάνεται.

Οι ελλειπτικές καρφίτσες του MTP; Επικεντρώνονται στον εαυτό τους-. Κάθε φορά. Μπορείτε να νιώσετε τη διαφορά όταν τα συνδέετε-υπάρχει αυτό το ξεκάθαρο κλικ όταν η καρφίτσα καθίσει, σε σχέση με αυτήν την αόριστη αίσθηση που αποκτάτε με το φτηνό MPO.

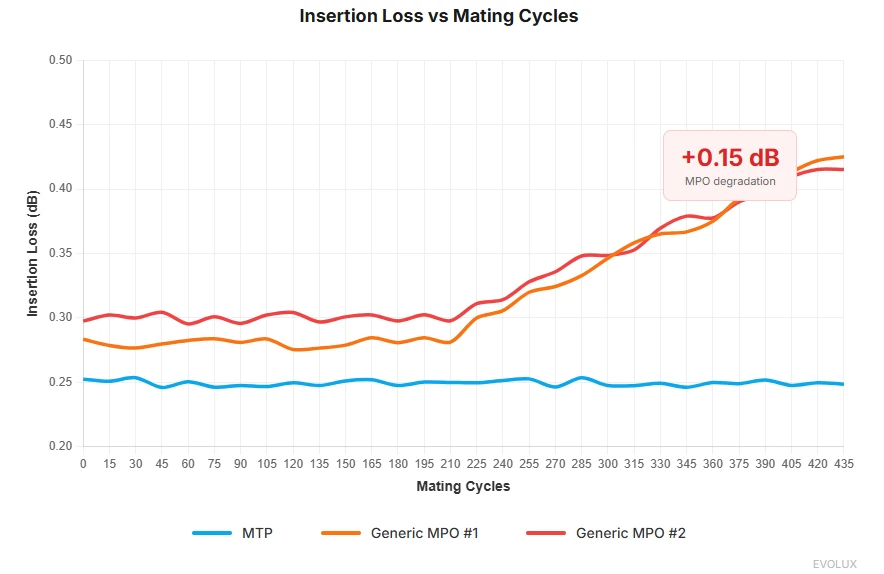

Πραγματοποιήσαμε μια δοκιμή βασανιστηρίων πέρυσι: 437 κύκλοι ζευγαρώματος σε έξι διαφορετικά δείγματα συνδετήρων. Μέχρι τον κύκλο 300, δύο από τα γενικά MPO παρουσίαζαν υποβάθμιση 0,15 dB στις θέσεις 1 και 12. Τα MTP; Επίπεδη γραμμή έως τον κύκλο 400.

Αυτό το 0,15 dB δεν ακούγεται τρομακτικό έως ότου στοιβάζετε τρία σημεία ζευγαρώματος σε έναν σύνδεσμο 400G με μηδενικό περιθώριο.

Τι υπάρχει μέσα σε αυτά τα πράγματα

Γρήγορο μάθημα ανατομίας, γιατί η κατανόηση των εντέρων βοηθάει όταν τα πράγματα σπάνε.

Το Ferrule

Φανταστείτε ένα μικροσκοπικό κεραμικό τούβλο με 12 τρύπες διάτρητες σε θέσεις με ακρίβεια περίπου 1 μm. Μια ανθρώπινη τρίχα έχει πλάτος 70 μικρά. Μιλάμε για το 1/70 της τρίχας.

Στους συνδέσμους MTP, ο δακτύλιος επιπλέει στα ελατήρια. Γιατί; Επειδή όταν μπλοκάρετε δύο βύσματα μεταξύ τους, δεν είναι ποτέ τέλεια ευθυγραμμισμένα. Ο πλωτήρας αφήνει το δακτύλιο μικρο-να ρυθμιστεί έτσι ώστε η πίεση επαφής να εξαπλώνεται ομοιόμορφα αντί να σβήσει μια γωνία στη λήθη.

Αυτός ο μηχανισμός ελατηρίου είναι επίσης ο λόγος για τον οποίο δεν πρέπει να-αποκλείσετε τους συνδέσμους MTP όταν τους συνδυάζετε. Έχω δει τεχνικούς να τους μαζεύουν σαν να σφίγγουν τα παξιμάδια. Το όλο θέμα του πλωτήρα είναι να αφήσει τον σύνδεσμο να βρει τη δική του ευθυγράμμιση. Απλώς πιέστε μέχρι να κάνει κλικ. Γινώμενος.

Οι καρφίτσες οδηγού

Ήδη σχολιάστηκε για το ελλειπτικό σχέδιο. Οι ίδιες οι ακίδες είναι σκληρυμένο κράμα-αντέχουν χιλιάδες παρεμβολές χωρίς να ξεφυτρώνουν.

Οι αρσενικοί σύνδεσμοι έχουν τις ακίδες. Οι θηλυκοί σύνδεσμοι έχουν τις τρύπες. Ακούγεται προφανές, αλλά έχω παρακολουθήσει ανθρώπους να προσπαθούν να ζευγαρώσουν αρσενικό{-με-αρσενικό στις 2 π.μ. σε ένα σκοτεινό ντουλάπι. Δεν λειτουργεί. Ρωτήστε με πώς ξέρω.

Η Στέγαση

Τα τυπικά περιβλήματα MTP είναι ένα-τεμάχιο-η πολικότητα και το φύλο ορίζονται από το εργοστάσιο. Παραγγέλνεις λάθος, είτε επιστρέφεις καλώδια είτε αγοράζεις πάνελ προσαρμογέα.

Αυτό είναι κάτι που τα φύλλα δεδομένων δεν θα σας πουν: σε μη-κλίμα-ελεγχόμενες τοποθεσίες αιχμής ή βιομηχανικά περιβάλλοντα, τα φθηνά πλαστικά περιβλήματα MPO γίνονται εύθραυστα μετά από μερικά χρόνια. Στο εργαστήριό μας δοκιμών ακραίων καταστάσεων, συγκρίναμε τα γνήσια περιβλήματα MTP με τα γενικά χτυπήματα κάτω από ακραία θερμική ανακύκλωση. Πολλοί κατασκευαστές μειώνουν το κόστος αναμειγνύοντας υπερβολικό ανακυκλωμένο υλικό στα καλούπια των περιβλημάτων τους-αυτό προκαλεί υποβάθμιση της μοριακής αλυσίδας που είναι αόρατη με γυμνό μάτι. Αλλά μετά από δοκιμές θερμικού κύκλου (-40 μοίρες έως +75 μοίρες ), η αντίσταση στην κόπωση του μανδάλου μειώνεται κατά πάνω από 40%. Λάβαμε "αποσυντεθειμένους" συνδέσμους που επιστράφηκαν από πελάτες και η ανάλυση αποκοπής δείχνει σταθερά την κλασική ευθραυστότητα του υλικού. Γι' αυτό επιμένουμε στη χρήση μόνο ρητίνης παρθένου πολυαιθεριμιδίου (PEI) υψηλών προδιαγραφών. Κοστίζει περισσότερο στα χαρτιά, αλλά διασφαλίζει ότι οι συνδέσεις σας εξακολουθούν να ταιριάζουν με το ίδιο ευκρινές κλικ μετά από δέκα χρόνια στο κέντρο δεδομένων.

Το MTP PRO διορθώνει το πρόβλημα διαμόρφωσης (περισσότερα γι' αυτό αργότερα), αλλά προς το παρόν, απλώς να ξέρετε: τριπλό-ελέγξτε τις προδιαγραφές σας πριν παραγγείλετε. Η διαδικασία RMA για ένα καλώδιο κορμού 400 $ διαρκεί τρεις εβδομάδες.

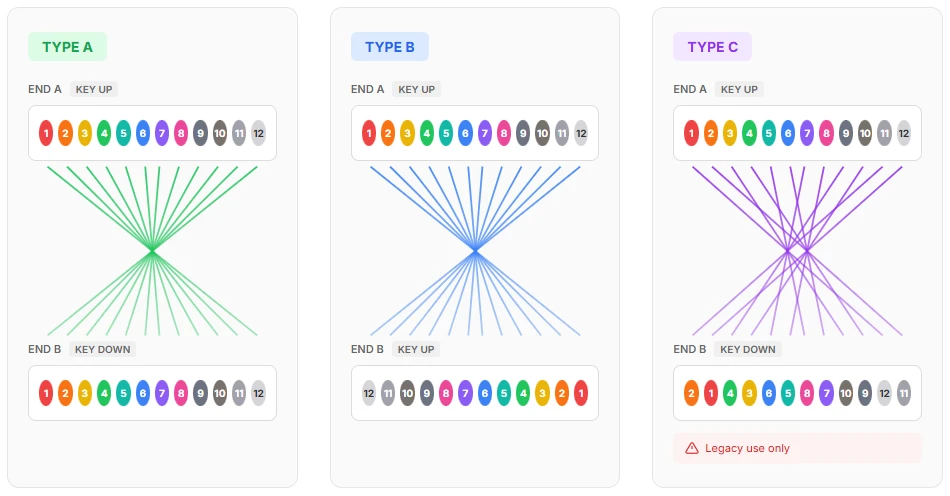

Πόλωση. Δώστε προσοχή εδώ.

Θα αφιερώσω πάρα πολύ χρόνο σε αυτήν την ενότητα επειδή τα σφάλματα πολικότητας αντιπροσωπεύουν ίσως το 60% των κλήσεων αντιμετώπισης προβλημάτων MPO στις οποίες έχω συμμετάσχει. Είναι βαρετό. Είναι κουραστικό. Και θα καταστρέψει το βράδυ της Πέμπτης σας αν το αγνοήσετε.

Η διπλή ίνα είναι απλή. Tx σε Rx, Rx σε Tx. Ένα μικρό παιδί θα μπορούσε να το καταλάβει.

Δώδεκα ίνες σε έναν σύνδεσμο; Κάθε θέση έχει σημασία. Και υπάρχουν τρεις-ΤΡΕΙΣ- διαφορετικοί τρόποι με τους οποίους οι κατασκευαστές καλωδιώνουν αυτά τα καλώδια.

Τύπος Α

Πληκτρολογήστε στο ένα άκρο, πληκτρολογήστε στο άλλο. Το καλώδιο αντικατοπτρίζει εσωτερικά τη συστοιχία ινών. Η θέση 1 πηγαίνει στη θέση 1, αλλά η φυσική ανατροπή σημαίνει ότι τα ζευγάρια ευθυγραμμίζονται σωστά για ξεσπάσματα διπλής όψης.

Τύπος Β

Και τα δύο άκρα κλειδώνουν. Το καλώδιο ανταλλάσσει γειτονικά ζεύγη: 1↔2, 3↔4, 5↔6 και ούτω καθεξής. Κοινό για πομποδέκτες SR4.

Τύπος Γ

Προσωπικά μισώ τον τύπο C. Το πρότυπο το περιλαμβάνει, σίγουρα. Στην πράξη όμως; Είναι παγίδα.

Ο τύπος C κάνει μια αναστροφή ζεύγους πάνω από την αναστροφή τύπου Α. Η μόνη φορά που το είδα να χρησιμοποιείται σωστά ήταν σε μια πολύ συγκεκριμένη διαμόρφωση Cisco παλαιού τύπου, και ακόμη και τότε, ο τεχνικός που το εγκατέστησε δεν άφησε τεκμηρίωση. Περάσαμε δύο ημέρες αντίστροφα-σχεδιάζοντας τον χάρτη πολικότητας.

Η συμβουλή μου: αν δεν ταιριάζετε με την υπάρχουσα υποδομή τύπου C, προσποιηθείτε ότι δεν υπάρχει. Θα κοιμηθείς καλύτερα.

Γιατί αυτό έχει σημασία στην πραγματική ζωή

Ακολουθεί μια τυπική διαδρομή φύλλου-ράχης:

Διακόπτης σπονδυλικής στήλης → κορμός τύπου Β → patch panel MTP → Patch τύπου A → Leaf switch

Όλα λειτουργούν. Φανταστείτε τώρα κάποιος-ίσως εργολάβος, ίσως μια βιαστική νύχτα-τεχνολογία βάρδιας-ανταλλάσσει αυτόν τον κορμό τύπου Β με έναν τύπο Α. Τα κουτιά έμοιαζαν παρόμοια. Οι ετικέτες ήταν μικρές.

Τι συμβαίνει; Μερική συνδεσιμότητα. Οι ίνες 1-2 λειτουργούν. Οι ίνες 3-4 όχι. Οι ίνες 5-6 δουλεύουν. Και ούτω καθεξής.

Το σύμπτωμα μοιάζει ακριβώς με κακό πομποδέκτη. Ή μια βρώμικη υποδοχή. Ή ένα σπάσιμο ινών. Θα σπαταλήσετε ώρες κυνηγώντας φαντάσματα πριν κάποιος ξεσπάσει τελικά τον χαρτογράφο πολικότητας και ανακαλύψει το πραγματικό πρόβλημα.

Ως κατασκευαστής, το πιο τρομακτικό πράγμα δεν είναι τα περίπλοκα σχέδια καλωδίωσης-είναι τα "κρυμμένα σφάλματα παραγωγής". Στη δεκαετία-συν την εμπειρία μας στην κατασκευή, έχουμε δει τι συμβαίνει όταν οι διαδικασίες συναρμολόγησης δεν διαθέτουν κατάλληλους ελέγχους. Η πιο κοινή λειτουργία αποτυχίας; Σφάλματα πολικότητας από την περιστροφή της ίνας κατά τον τερματισμό. Χωρίς αυτοματοποιημένη επαλήθευση, οι κουρασμένοι εργαζόμενοι μπορούν κατά λάθος να περιστρέψουν την κορδέλα κατά 180 μοίρες-ένα λάθος που είναι αόρατο με γυμνό μάτι αλλά καταστροφικό για τη σύνδεση. Οι αναφορές ανάλυσης αποτυχίας βιομηχανίας υποδεικνύουν ότι αυτό αντιπροσωπεύει περίπου το 1% των καλωδίων από εγκαταστάσεις χωρίς μέτρα προστασίας. Στη γραμμή παραγωγής μας, επιβάλλουμε πλήρως αυτοματοποιημένες δοκιμές πολικότητας{10}}κάθε καλώδιο δημιουργεί ένα μοναδικό δακτυλικό αποτύπωμα πολικότητας προτού αποσταλεί. Η διαχείριση της πολικότητας δεν πρέπει να εξαρτάται από την τύχη του εγκαταστάτη. Πρέπει να κλειδωθεί στο εργοστάσιο μέσω φυσικής στερέωσης και αυτοματοποιημένης επιθεώρησης.

Μετά από αυτόν τον εφιάλτη, βάλαμε έναν σκληρό κανόνα: σε οποιαδήποτε μεγάλη ανάπτυξη, τραβάμε τυχαία-δοκιμάζοντας το 5% των καλωδίων πριν μπουν στο δίσκο. Επαληθεύστε την πραγματική αντιστοίχιση ινών, όχι το αυτοκόλλητο. Μην εμπιστεύεστε ποτέ την ετικέτα.

Η Διόρθωση

Εγγραφο. Πάντα.

Προτού εκτελέσετε ένα μόνο καλώδιο, δημιουργήστε έναν χάρτη πολικότητας. Υπολογιστικό φύλλο, διάγραμμα Visio, σκίτσο χαρτοπετσέτας-Δεν με νοιάζει. Απλώς γράψτε:

Ποιος τύπος καλωδίου πηγαίνει

Ποια κατεύθυνση βλέπει το κλειδί σε κάθε άκρο

Ποια είναι η αναμενόμενη αντιστοίχιση ινών-σε-ινών

Επισημάνετε και τα δύο άκρα κάθε καλωδίου με τον τύπο πολικότητας. Όχι μόνο ο αριθμός ανταλλακτικού-η πραγματική πολικότητα. Χρησιμοποιώ έγχρωμη ταινία: μπλε για το A, κίτρινο για το B. Χαμηλή-τεχνολογία, αλλά λειτουργεί.

Ένας πελάτης με τον οποίο συνεργάζομαι εκτυπώνει κωδικούς QR που συνδέονται με τη βάση δεδομένων τεκμηρίωσής του. Overkill; Ισως. Αλλά δεν είχαν περιστατικό πολικότητας εδώ και τρία χρόνια.

Σημείωση: Αυτή η διαδρομή δύο-τμημάτων διατηρεί τη σωστή πολικότητα για διαχωρισμό 4×25G. Αλλάξτε κανένα από τα δύο καλώδιο χωρίς επανυπολογισμό και αντιμετωπίζετε προβλήματα τα μεσάνυχτα.

Απώλειες Προϋπολογισμός Μαθηματικά

Κάθε οπτική σύνδεση έχει προϋπολογισμό ισχύος. Ο πομπός βγάζει X dBm. Ο δέκτης χρειάζεται τουλάχιστον Y dBm. Η διαφορά είναι ο προϋπολογισμός απωλειών σας-αυτός είναι ο προϋπολογισμός που ξοδεύετε για την εξασθένηση ινών, τις απώλειες συνδετήρων και τις συνδέσεις.

Στα 10G, οι προϋπολογισμοί απωλειών ήταν γενναιόδωροι. Θα μπορούσατε να χρησιμοποιήσετε συνδέσμους σκουπιδιών και να έχετε ακόμα περιθώριο.

Στα 100G, τα μαθηματικά γίνονται πιο σφιχτά.

Στα 400G, μετράτε τα δέκατα του dB όπως ο τσιγκούνης που μετράει πένες.

100GBASE-Παράδειγμα SR4

Το IEEE σάς παρέχει συνολική απώλεια καναλιού 1,9 dB για 100G SR4 πάνω από OM4 στα 100 μέτρα.

Ας δημιουργήσουμε έναν ρεαλιστικό σύνδεσμο:

100m OM4: 3,5 dB/km × 0,1 km=0.35 dB

Δύο ζευγαρώματα MTP (διακόπτης→ πίνακας, πίνακας→patch)

Εάν χρησιμοποιείτε γενικό MPO στα 0,75 dB το καθένα:

Αυτό δεν είναι περιθώριο. Αυτή είναι η γραμμή σφαλμάτων στον εξοπλισμό δοκιμής σας.

Ένα κομμάτι σκόνης στο ένα άκρο-πρόσωπο και έχετε ξεπεράσει τον προϋπολογισμό σας. Ένα ελαφρώς μακρύτερο καλώδιο, πέρα ​​από τον προϋπολογισμό. Ένας σύνδεσμος που προήλθε από μια απογευματινή βάρδια της Παρασκευής στο εργοστάσιο, εκτός προϋπολογισμού.

Ίδιος σύνδεσμος με το MTP Elite στα 0,35 dB το καθένα:

Τώρα μπορείτε να αναπνεύσετε. Η σκόνη συμβαίνει. Οι θερμοκρασίες πέφτουν. Η ηλικία των ινών. Αυτό το περιθώριο 0,85 dB απορροφά τον πραγματικό κόσμο.

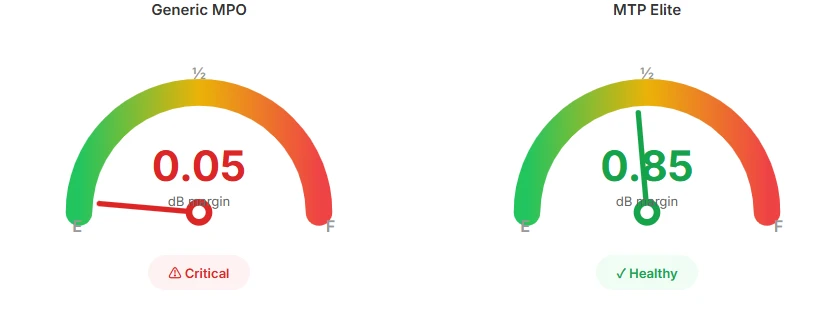

The Road Trip Analogy

Σκεφτείτε τον προϋπολογισμό απώλειας, όπως η οδήγηση σε διασταυρώσεις-με μια δεξαμενή αερίου που δεν μπορείτε να ξαναγεμίσετε.

Το Generic MPO σας ξεκινά με μισό ντεπόζιτο. Σύντομα ταξίδια; Πρόστιμο. Αλλά προσπαθήστε να το κάνετε από το Φοίνιξ στο Ντένβερ, και ιδρώνετε κάθε μίλι, μπαίνετε στο βενζινάδικο με αναθυμιάσεις.

Το MTP Elite σας ξεκινά πλήρως. Ίδιος προορισμός, αλλά τώρα μπορείτε να κάνετε μια παράκαμψη, να εκτελέσετε το AC, να μην πανικοβληθείτε όταν χτυπάτε την κυκλοφορία των κατασκευών.

Ο προορισμός (ο ρυθμός δεδομένων σας) δεν αλλάζει. Το περιθώριο σας για εκπλήξεις κάνει.

MTP Elite vs Standard: Πότε να πληρώσετε το Premium

Η US Conec πουλά δύο ποιότητες:

Τυπικό MTP:Μέγιστη απώλεια εισαγωγής 0,50 dB. Το τυπικό είναι περίπου 0,35 dB.

MTP Elite:Μέγιστο 0,35 dB. Το τυπικό είναι 0,15-0,25 dB.

Το Elite κοστίζει 15-30% περισσότερο ανάλογα με τον αριθμό των ινών και τον προμηθευτή. Αξίζει τον κόπο;

Να πώς το σκέφτομαι.

Go Elite όταν:

Τα μαθηματικά απώλειας αφήνουν λιγότερο από 0,5 dB περιθώριο μετά την άθροιση όλων

Έχετε τρία ή περισσότερα σημεία ζευγαρώματος στο μονοπάτι

Κάνεις 400G τώρα ή θα γίνει μέσα σε 3 χρόνια

Το καλώδιο είναι η βασική υποδομή που θα βρίσκεται στους τοίχους για μια δεκαετία

Το Standard είναι καλό όταν:

Δεσμοί κάτω των 50 μέτρων με μόλις 1-2 ζευγαρώματα

Άνετο περιθώριο στα 40G ή 100G

Τα καλώδια μπαλωμάτων που θα αντικαθιστάτε κάθε χρόνο ούτως ή άλλως-γιατί να πληρώσετε ασφάλιστρα για αναλώσιμα;

Πραγματικά περιορισμένος προϋπολογισμός και έχετε κάνει τα μαθηματικά για να αποδείξετε ότι λειτουργεί

Ο γενικός μου κανόνας: Elite για κορμούς, Standard για μπαλώματα.

Εδώ είναι η λογική. Οι κορμοί μπαίνουν στο ταβάνι, κάτω από το πάτωμα, μέσα από τους τοίχους. Μένουν εκεί για 7-10 χρόνια. Αυτό είναι το θεμέλιο του δικτύου σας - δεν μπορείτε απολύτως να εξοικονομήσετε περιθώρια ζημιών για υποδομές που δεν θα αγγίξετε για μια δεκαετία.

Από την άποψη της κατασκευαστικής ακρίβειας, η διαφορά μεταξύ των βαθμών Elite και Standard δεν είναι μόνο 0,1 dB στο χαρτί. Η παραγωγή συνδετήρων-βαθμού Elite απαιτεί εκτεταμένο σούπερ-γυάλισμα της όψης-του άκρου και απόρριψη οποιωνδήποτε δακτυλίων με παραμέτρους οριακής γεωμετρίας, όπως η μετατόπιση κορυφής. Η κατώτατη-σύστασή μου προς τους πελάτες: οι κορμοί πρέπει να είναι Elite. Μόλις οι σύνδεσμοι κορμού θαφτούν σε δίσκους καλωδίων, τα σημεία ζευγαρώματος τους είναι σταθερά. Τα σκοινιά patch είναι ρευστά και ανταλλάσσονται συνεχώς. Εάν η γεωμετρία του δακτυλίου κορμού σας δεν είναι τέλεια, δεν έχει σημασία πόσο καλά είναι τα κορδόνια σας{10}}η φυσική πίεση επαφής θα είναι πάντα άνιση. Ξοδέψτε χρήματα για εξαρτήματα ακριβείας που δεν κινούνται. Αυτή είναι η φιλοσοφία κόστους που έχει νόημα στην κατασκευή.

Μπαλώματα; Είναι αναλώσιμα. Οι τεχνικοί τα τραβούν, τα ξαναδρομολογούν, τα πατούν, κυλούν κατά λάθος καρέκλες από πάνω τους. Η μέση διάρκεια ζωής είναι ίσως έξι μήνες έως ένα χρόνο πριν ανταλλάσσονται. Το να ξοδεύετε premium δολάρια σε μπαλώματα Elite ενώ τρέχετε οριακά μπαούλα είναι αντίστροφα-γυαλίζετε το πόμολο της πόρτας ενώ η βάση σπάει.

Μια εξαίρεση: αν συνδέεστε{{0}με ένα δωμάτιο συνάντησης-με σε ένα colo, πηγαίνετε Elite παντού. Δεν μπορείτε να ελέγξετε την ποιότητα του καλωδίου στην άλλη πλευρά αυτού του πίνακα μεταβίβασης.

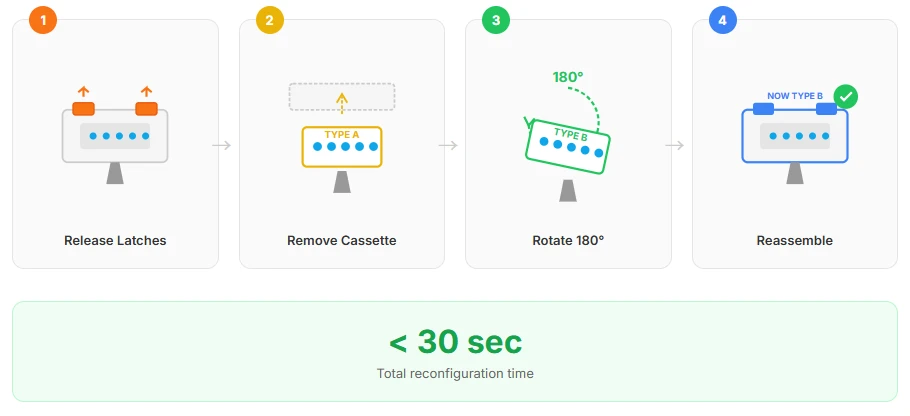

MTP PRO: Επισκευές πεδίου που λειτουργούν πραγματικά

Το παραδοσιακό MTP κλειδώνει σε πολικότητα και φύλο στο εργοστάσιο. Λάθος παραγγελία; Επιστρέψτε το, περιμένετε τρεις εβδομάδες, εξηγήστε στον υπεύθυνο του έργου σας γιατί το χρονοδιάγραμμα γλίστρησε.

Το MTP PRO σάς επιτρέπει να αλλάξετε την πολικότητα (Τύπος Α ↔ Τύπος Β) και το φύλο (αρσενικό ↔ θηλυκό) στο πεδίο. Δεν υπάρχουν ειδικά εργαλεία για πολικότητα-απλώς ανοίξτε το περίβλημα. Η εναλλαγή φύλου χρειάζεται ένα εργαλείο εξαγωγής καρφίτσας, αλλά εξακολουθεί να είναι μια δουλειά 30 δευτερολέπτων.

Το premium είναι 20-40% σε σχέση με το τυπικό MTP. Ακούγεται απότομο.

Αλλά ας κάνουμε τα μαθηματικά-πάνω:

Εάν κάνετε μια μεγάλη ανάπτυξη με οποιαδήποτε ασάφεια σχετικά με το τι είναι ήδη εγκατεστημένο, το MTP PRO πληρώνει μόνο του την πρώτη φορά που κάτι δεν ταιριάζει με το σχέδιο.

Για περιβάλλοντα συντοπισμού ή διαχείρισης τρίτων-συνιστούμε συνήθως στους πελάτες να προσδιορίζουν απευθείας το MTP PRO. Σε αυτά τα σενάρια "μαύρου κουτιού" όπου δεν μπορείτε να προβλέψετε την πολικότητα ή το φύλο του άλλου άκρου, η δυνατότητα αλλαγής πεδίου-του PRO δεν είναι απλώς βολική-είναι ασφάλιση. Έχουμε δει πελάτες να κλείνουν ολόκληρα δέκα-χιλιάδες-προγράμματα οπτικών ινών για μια εβδομάδα, επειδή αποδείχτηκε ότι και τα δύο άκρα ήταν άντρες. Ως κατασκευαστής, παράγουμε συνδέσμους σειράς PRO-για να παραδώσουμε την αρχή διαμόρφωσης πίσω στο πεδίο-εξαλείφοντας τους κινδύνους της αλυσίδας εφοδιασμού που προκαλούνται από τα κενά επικοινωνίας σε πρώιμο στάδιο.

Για μικρές,-καλά τεκμηριωμένες εκδόσεις όπου ελέγχετε κάθε μεταβλητή; Το standard είναι μια χαρά.

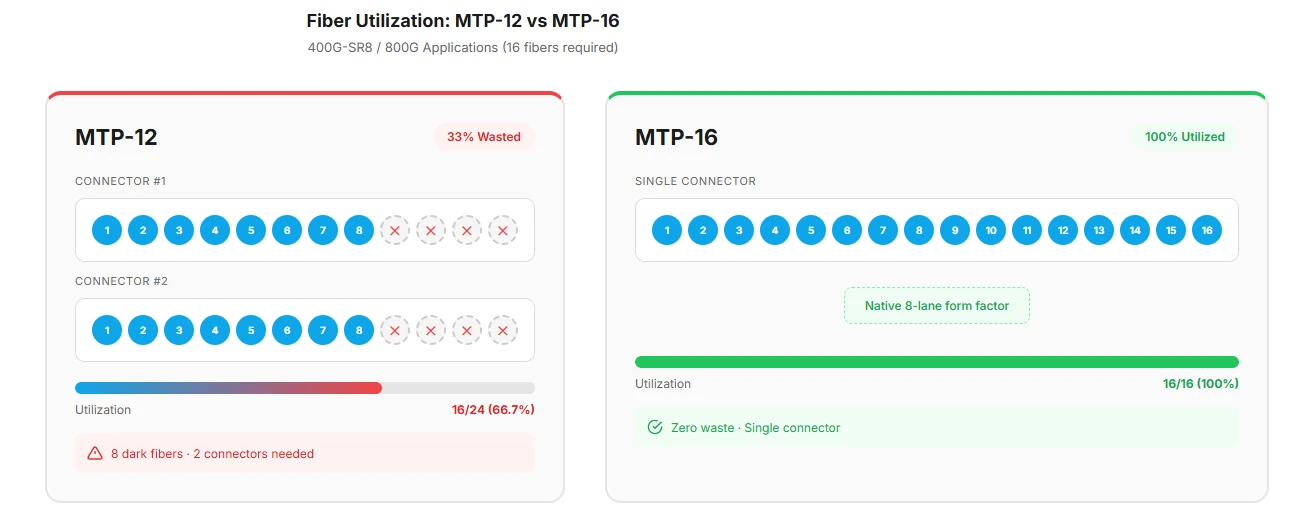

MTP-16: Σταματήστε τη σπατάλη ινών

Βρώμικο μυστικό για το MTP 12 ινών: σπαταλά το ένα τρίτο των ινών σας για εφαρμογές 8 λωρίδων.

Το 40G χρησιμοποιεί 4 λωρίδες (8 ίνες). 100Το G χρησιμοποιεί 4 λωρίδες (8 ίνες). 400Το G χρησιμοποιεί 8 λωρίδες (16 ίνες). 800Το G χρησιμοποιεί 8 λωρίδες (16 ίνες).

Το MTP-16 το διορθώνει. Δεκαέξι ίνες, οκτώ ζεύγη διπλής όψης, μηδενικά απόβλητα.

Για το 400G-SR8 και το επερχόμενο κύμα 800G, το MTP-16 είναι ο εγγενής παράγοντας μορφής. Εάν δημιουργείτε νέα υποδομή εκπαίδευσης AI-αυτά τα συμπλέγματα GPU που χρειάζονται 400G ή 800G μεταξύ κάθε κόμβου, τυποποιήστε τώρα στο MTP-16. Το δέλτα κόστους είναι αμελητέο και δεν θα σκίσετε κορμούς 12 ινών σε δύο χρόνια.

Ακούστηκε από μια επαφή hyperscaler τον περασμένο μήνα: έχουν ήδη δεσμευτεί στο MTP-16 για όλες τις νέες εκδόσεις. Η βελτίωση της χρήσης ινών από μόνη της δικαιολογούσε την αλλαγή εργαλείων.

Τέλος-Επιθεώρηση προσώπου: Το βαρετό μέρος που σας σώζει

Θα το κρατήσω σύντομο γιατί είναι το λιγότερο ενδιαφέρον θέμα. Αλλά παρακάμπτοντάς το είναι ο λόγος που οι άνθρωποι καίνε πομποδέκτες 2.000 $.

Οι υποδοχές MTP έχουν 12, 16 ή 24 ίνες σε έναν δακτύλιο. Ένα σωματίδιο μόλυνσης σε μία ίνα δεξαμενή ολόκληρου του συνδετήρα. Οι πιθανότητες μόλυνσης κλίμακας με τον αριθμό των ινών.

Το IEC 61300-3-35 ορίζει το καθαρό. Ιδού η περίληψη:

Αυτή η βασική ζώνη-25 microns είναι βάναυση. Ένα σωματίδιο σκόνης. Ενας. Και ο σύνδεσμός σας 400G αρχίζει να εκπέμπει σφάλματα CRC.

Δεν μπορείτε να επιθεωρήσετε μη αυτόματα 12+ ίνες ανά υποδοχή ανά άκρο για κάθε καλώδιο. Αποκτήστε έναν αυτοματοποιημένο αισθητήρα MTP (4.000-8.000 $). Πληρώνει από μόνο του την πρώτη φορά που κολλάτε μόλυνση πριν το ζευγάρωμα αντί μετά την αντικατάσταση ενός πομποδέκτη.

Πρωτόκολλο καθαρισμού:

1. Επιθεωρήστε πρώτα. Πάντοτε.
2. Εάν είναι βρώμικο: στεγνό σκουπίστε. Λειτουργεί στο 80% του χρόνου.
3. Ακόμα βρώμικο: Υγρό καθάρισμα IPA.
4. Επανε-επιθεώρηση πριν από το ζευγάρωμα.
5. Αστοχία μετά από υγρό καθαρισμό; Ο σύνδεσμος μπορεί να έχει καταστραφεί. Μην το ζορίζετε.

Ένα πράγμα κάνουν λάθος οι πρωτάρηδες: υποθέτουν ότι ο υγρός καθαρισμός είναι πάντα πιο ενδελεχής παρά στεγνός. Στις υποδοχές MTP, αυτό είναι μια καταστροφή που περιμένει να συμβεί. Τα υπολείμματα IPA που δεν εξατμίζονται πλήρως δημιουργούν κολλώδεις μικρο-παγίδες στις οπές των πείρων οδηγών-και αυτές οι παγίδες προσελκύουν περισσότερη σκόνη από ό,τι ξεκινήσατε.

Κάτω από ένα εργοστασιακό μικροσκόπιο 400x, βλέπουμε συχνά τον αόρατο δολοφόνο που αφήνει πίσω του ο «υγρός καθαρισμός»: μεμβράνες υπολειμμάτων IPA. Πολλοί πελάτες χρησιμοποιούν καθαριστικό σανίδων ή οινόπνευμα υψηλής συγκέντρωσης, αλλά εάν η αναλογία του μείγματος είναι λανθασμένη ή η εξάτμιση είναι ατελής, η επιφανειακή τάση του υγρού κυριολεκτικά "κλειδώνει" τα λεπτά σωματίδια απευθείας στις οπές των οδηγών πείρων MTP. Αυτός είναι ο λόγος για τον οποίο ορισμένα καλώδια δοκιμάζουν μια χαρά φρέσκα από το κουτί τους, αλλά παρουσιάζουν απώλεια αιχμής μετά από μερικούς μόνο κύκλους ζευγαρώματος. Η σύσταση του καταστήματός μας: το στεγνό καθάρισμα χειρίζεται το ενενήντα τοις εκατό των περιπτώσεων. Εάν ο υγρός καθαρισμός είναι απολύτως απαραίτητος, χρησιμοποιήστε εξειδικευμένους διαλύτες καθαρισμού χωρίς υπολείμματα, ακολουθούμενο από εκκένωση αζώτου υψηλής-πίεσης. Ο στόχος είναι να διατηρηθεί η "παρθένα ακεραιότητα" του προσώπου-του άκρου των ινών-και όχι η χημική υποβάθμισή του με υπερβολική επεξεργασία.

Ο κανόνας μας: στεγνό σκούπισμα πρώτα, πάντα. Φυλάξτε τον υγρό καθαρισμό για επίμονη μόλυνση-έλαια δέρματος από τα δάχτυλα ενός τεχνικού, υπολείμματα κόλλας, τέτοια πράγματα. Και αν κάνετε υγρό καθάρισμα, ακολουθήστε το αμέσως με δύο περάσματα στεγνού σκουπίσματος. Σκεφτείτε το MTP όπως τα οπτικά ακριβείας: όσο πιο στεγνό, τόσο ασφαλέστερο.

Μια λεπτομέρεια που συχνά παραβλέπεται: ο σχεδιασμός του καλύμματος σκόνης έχει μεγαλύτερη σημασία από ό,τι αντιλαμβάνεται ο κόσμος. Τα καπάκια που πιάνουν πολύ σφιχτά αναγκάζουν τους τεχνικούς να τραβήξουν το πορτμπαγκάζ κατά την αφαίρεση, δυνητικά πιέζοντας το συγκρότημα του δακτυλίου. Όταν σχεδιάσαμε τα καλύμματα σκόνης, σχεδιάσαμε ειδικά την τάση λαβής για να εξισορροπηθεί η προστασία μόλυνσης έναντι της ευκολίας αφαίρεσης-αρκετά σταθερή ώστε να παραμένει σταθερή κατά τον χειρισμό, αρκετά χαλαρή ώστε να μην παλεύετε μαζί της στις 2 π.μ. σε σκοτεινό ντουλάπι. Τέτοια πράγματα δεν υπάρχουν σε κανένα φύλλο δεδομένων.

Πλαίσιο Αποφάσεων

Εδώ είναι το cheat sheet. Αλλά διαβάστε τους αστερίσκους-εκεί είναι η πραγματική καθοδήγηση.

Οι αστερίσκοι:

⚠️ Κοντά σε εξοπλισμό HVAC ή συμπιεστές;Η δόνηση χαλαρώνει τις συνδέσεις με την πάροδο του χρόνου. Πηγαίνετε MTP (μεταλλικοί σφιγκτήρες) ακόμα κι αν τα μαθηματικά απώλειας λένε ότι το γενικό είναι μια χαρά.

⚠️ Περιβάλλον εργαστηρίου με συνεχή αναδιαμόρφωση;MTP PRO, ακόμα κι αν η πολικότητα είναι "γνωστή". Τα σχέδια αλλάζουν. Γλυτώστε από τον πονοκέφαλο.

⚠️ Σύνδεση σε υπάρχοντες γενικούς κορμούς MPO;Μην σπαταλάτε χρήματα σε επιδιορθώσεις Elite-αναβαθμίστε πρώτα τα trunk. Μια αλυσίδα είναι τόσο δυνατή όσο ο πιο αδύναμος κρίκος.

⚠️ Colo meet-δωμάτιό μου;Ελίτ παντού. Εδώ είναι το θέμα της συντοποθεσίας: δεν μπορείτε να επιθεωρήσετε τι υπάρχει στην άλλη πλευρά αυτού του πίνακα οριοθέτησης. Δεν έχετε ιδέα αν χρησιμοποιούν ποιοτικά jumper ή το φθηνότερο πράγμα που θα μπορούσε να βρει το τμήμα προμηθειών τους. Αυτό που μπορείτε να ελέγξετε είναι η δική σας πλευρά της σύνδεσης. Το Going Elite δημιουργεί ένα επιπλέον περιθώριο 0,3 dB-και σε ένα περιβάλλον "μαύρου κουτιού" όπου είστε τυφλοί στο μισό του συνδέσμου, αυτό το περιθώριο είναι συχνά η διαφορά μεταξύ ενός σταθερού πράσινου φωτός και ενός κίτρινου συναγερμού που χτυπά.

Για κορμούς ινών MPO/MTP, κασέτες και μονάδες ξεκούρασης που καλύπτουν όλο αυτό το φάσμα, μπορείτε να βρείτε λεπτομερείς προδιαγραφές και διαθεσιμότητα αποθέματος στοΚατάλογος EVOLUX. Το τμήμα των συνδέσεων οπτικών ινών περιλαμβάνει παραλλαγές MTP-12, MTP-16 και PRO - όλες που κατασκευάζονται με τους ελέγχους ποιότητας και τα πρωτόκολλα επιθεώρησης που αναφέρονται σε αυτόν τον οδηγό.

Η ίνα MPO/MTP δεν είναι περίπλοκη όταν εσωτερικεύσετε τρία πράγματα:

Κλίμακες ποιότητας συνδετήρα με ταχύτητα.Το 40G συγχωρεί την προχειρότητα. 400Το G δεν συγχωρεί.

Τα σφάλματα πολικότητας μοιάζουν με όλα εκτός από τα σφάλματα πολικότητας.Έγγραφο πριν την εγκατάσταση.

Οι προϋπολογισμοί για ζημιές είναι μικρότεροι από όσο νομίζετε.Κάντε τα μαθηματικά. Εάν είναι κοντά, αναβαθμίστε τις προδιαγραφές σύνδεσης.

Και μια προσωπική άποψη: το MTP Elite σε κορμούς κορμού αξίζει σχεδόν πάντα το premium. Η συνολική διαφορά κόστους σε μια κατασκευή κέντρου δεδομένων είναι ένα σφάλμα στρογγυλοποίησης σε σύγκριση με μια νύχτα αντιμετώπισης προβλημάτων έκτακτης ανάγκης.

Αναφορές

1. Προδιαγραφές US Conec MTP: https://www.usconec.com/
2. Οδηγός σύνδεσης MTP FS.com: https://www.fs.com/blog/a-περιεκτικός-οδηγός-για-mtp-connector-958.html
3. TIA-568.3-D: Πρότυπο εξαρτημάτων καλωδίωσης οπτικών ινών
4. IEC 61754-7: Προδιαγραφές οικογένειας συνδετήρων MPO
5. IEC 61300-3-35: Κριτήρια τελικής επιθεώρησης
6. IEEE 802.3bm/cm: Οπτικά πρότυπα 100G και 400G
