Επεξηγούνται τύποι ινών πολλαπλών τρόπων: OM1 OM2 OM3 OM4 OM5

Μια βαθιά-τεχνική σύγκριση για να βοηθήσει τους μηχανικούς δικτύου και τις ομάδες προμηθειών να επιλέξουν τη σωστή πολυτροπική ίνα για την υποδομή τους

Όταν μια εταιρεία logistics στο New Jersey επικοινώνησε μαζί μας το περασμένο τρίμηνο σχετικά με την αναβάθμιση του δικτύου της αποθήκης της, αντιμετώπισαν ένα κοινό δίλημμα: η υπάρχουσα καλωδίωση OM1 δεν μπορούσε να υποστηρίξει τους διακόπτες 10 GbE που μόλις είχαν αγοράσει. Ο τεχνικός στον ιστότοπο-είχε συστήσει το OM4, αλλά ήταν αυτό υπερβολικό για διαδρομές κατά μέσο όρο 85 μέτρων; Αυτό το σενάριο διαδραματίζεται καθημερινά σε κέντρα δεδομένων, πανεπιστημιουπόλεις και επιχειρηματικές εγκαταστάσεις παγκοσμίως.

Η επιλογή πολυτροπικών ινών δεν αφορά μόνο την επιλογή ενός έγχρωμου-κωδικοποιημένου καλωδίου-αφορά την κατανόηση της φυσικής της διάδοσης του φωτός, την αντιστοίχιση της υποδομής σας με τις τρέχουσες και μελλοντικές απαιτήσεις εύρους ζώνης και τη βελτιστοποίηση της επένδυσής σας. Αυτός ο οδηγός ξεπερνά τις προδιαγραφές επιπέδου-επιφανείαςΓιατίοι ίνες αυτές αποδίδουν διαφορετικά καιπωςγια να λάβετε τεκμηριωμένες αποφάσεις για τη συγκεκριμένη ανάπτυξή σας.

Τι κάνει το Multimode Fiber "Multimode"

Πριν βουτήξουμε στις ταξινομήσεις OM, ας καθορίσουμε τι διακρίνει την πολύτροπη ίνα από την αντίστοιχη μονής-λειτουργίας της σε θεμελιώδες επίπεδο.

Η πολύτροπη ίνα διαθέτει μεγαλύτερη διάμετρο πυρήνα-συνήθως 50μm ή 62,5μm σε σύγκριση με τον πυρήνα 9μm της μονής-λειτουργίας. Αυτός ο μεγαλύτερος πυρήνας επιτρέπει στο φως να ταξιδεύει μέσω της ίνας κατά μήκος πολλαπλών μονοπατιών ταυτόχρονα, κάθε διαδρομή αντιπροσωπεύει έναν διαφορετικό «τρόπο» διάδοσης. Σκεφτείτε το σαν έναν αυτοκινητόδρομο με πολλές λωρίδες έναντι ενός δρόμου με μία-λωρίδα: περισσότερες λωρίδες σημαίνουν μεγαλύτερη χωρητικότητα κυκλοφορίας σε μικρές αποστάσεις, αλλά ο συντονισμός γίνεται δύσκολος σε μεγαλύτερες διαδρομές.

Η διεπαφή πυρήνα-σε-επένδυση σε διαβαθμισμένη-πολυτροπική ίνα ευρετηρίου δεν είναι ένα ευκρινές όριο αλλά μάλλον μια σταδιακή μετάβαση στο δείκτη διάθλασης. Αυτή η κλίση έχει σχεδιαστεί με ακρίβεια για να εξισώνει τον χρόνο ταξιδιού διαφορετικών τρόπων λειτουργίας. Το φως που ταξιδεύει κοντά στο άκρο της ίνας ακολουθεί μακρύτερη φυσική διαδρομή, αλλά κινείται μέσα από υλικό χαμηλότερου-διαθλαστικού-δείκτη (και επομένως ταξιδεύει πιο γρήγορα), ενώ το φως κοντά στο κέντρο ακολουθεί μικρότερη διαδρομή μέσω υλικού υψηλότερου-διάθλασης-(κινείται πιο αργά). Όταν είναι τέλεια συντονισμένοι, όλες οι λειτουργίες φτάνουν στον δέκτη ταυτόχρονα.

Στην πράξη, οι ανοχές κατασκευής σημαίνουν ότι αυτή η αντιστάθμιση δεν είναι ποτέ τέλεια. Οι προκύπτουσες διαφορές χρονισμού μεταξύ των τρόπων λειτουργίας-που ονομάζονται modal dispersion-περιορίζουν τελικά το εύρος ζώνης και την απόσταση μετάδοσης της ίνας. Αυτή είναι η βασική παράμετρος που διαχωρίζει το OM1 από το OM5.

Η Εξέλιξη από το LED στο VCSEL: Κατανόηση της Επανάστασης Εύρους ζώνης

Το σύστημα ταξινόμησης OM αντανακλά μια θεμελιώδη αλλαγή στην τεχνολογία της φωτεινής πηγής που συνέβη στα τέλη της δεκαετίας του 1990 και στις αρχές της δεκαετίας του 2000.

Η εποχή των LED (OM1 και OM2)

Τα πρώιμα συστήματα πολλαπλών λειτουργιών χρησιμοποιούσαν ως πηγή φωτός τις δίοδοι εκπομπής φωτός-. Τα LED παράγουν μια ευρεία, ομοιόμορφη έξοδο που γεμίζει ολόκληρο τον πυρήνα της ίνας, συναρπάζοντας όλες τις διαθέσιμες λειτουργίες ταυτόχρονα. Αυτή η συνθήκη "υπερπλήρωσης εκτόξευσης" σήμαινε ότι το εύρος ζώνης της ίνας καθοριζόταν από τη συνολική απόδοση εκατοντάδων τρόπων λειτουργίας που λειτουργούσαν μαζί. Μερικές αργές ή γρήγορες λειτουργίες είχαν ελάχιστο αντίκτυπο επειδή η ενέργεια του σήματος κατανεμήθηκε σε τόσα πολλά μονοπάτια.

Τα LED έχουν έναν θεμελιώδη περιορισμό: ο μέγιστος ρυθμός διαμόρφωσής τους ξεπερνά τα 622 Mbit/s. Αυτός ο περιορισμός τα έκανε ακατάλληλα για εφαρμογές ταχύτητας gigabit-, ανεξάρτητα από τη θεωρητική ικανότητα της ίνας.

The VCSEL Revolution (OM3, OM4, OM5)

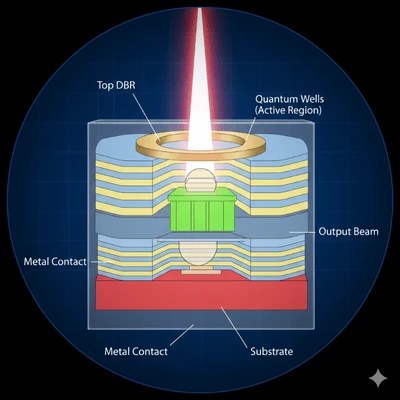

Τα κάθετα-Επιφάνεια κοιλότητας-Λέιζερ που εκπέμπουν (VCSEL) άλλαξαν τα πάντα. Αυτά τα λέιζερ ημιαγωγών προσφέρουν:

Ρυθμοί διαμόρφωσης άνω των 25 Gbit/s (και συνεχίζουν να βελτιώνονται)

Στενότερο φασματικό πλάτος, μειώνοντας τη χρωματική διασπορά

Υψηλότερη οπτική ισχύς για βελτιωμένες αναλογίες σήματος-προς-θόρυβο

Χαμηλότερο κόστος κατασκευής σε σύγκριση με τα λέιζερ ακραίας εκπομπής-

Κυκλικά προφίλ δοκών που συνδέονται αποτελεσματικά σε πυρήνες ινών

Ωστόσο, τα VCSEL δεν γεμίζουν ομοιόμορφα τον πυρήνα της ίνας. Η συγκεντρωμένη δέσμη τους διεγείρει μόνο ένα υποσύνολο διαθέσιμων λειτουργιών-συνήθως εκείνων κοντά στο κέντρο της ίνας. Αυτή η συνθήκη "περιορισμένης εκτόξευσης" σημαίνει ότι τυχόν ελαττώματα ή διακυμάνσεις του δείκτη διάθλασης στο κέντρο του πυρήνα επηρεάζουν δυσανάλογα την απόδοση του συστήματος.

Αυτός είναι ο λόγος για τον οποίο οι ίνες OM1 και OM2, σχεδιασμένες για υπεργεμισμένες εκτοξεύσεις LED, αποδίδουν συχνάχειρότεροςμε VCSEL από αυτό που θα πρότεινε το ονομαστικό εύρος ζώνης τους. Οι κατασκευαστές ινών ανταποκρίθηκαν αναπτύσσοντας-βελτιστοποιημένη πολυτροπική ίνα με λέιζερ (LOMMF) με αυστηρά ελεγχόμενα προφίλ δείκτη διάθλασης ειδικά σχεδιασμένα για εκτοξεύσεις VCSEL. Αυτή η ίνα{3}}βελτιστοποιημένη με λέιζερ έγινε το θεμέλιο για τις ταξινομήσεις OM3, OM4 και OM5.

Ταξινομήσεις OM: Λεπτομερής Τεχνική Ανάλυση

ΩΜ1 Ίνα

Βασικές προδιαγραφές:

Διάμετρος πυρήνα: 62,5μm

Διάμετρος επένδυσης: 125μm

Εύρος ζώνης Overfilled Launch (OFL): 200 MHz·km στα 850nm, 500 MHz·km στα 1300nm

Μέγιστη εξασθένηση: 3,5 dB/km στα 850nm, 1,5 dB/km στα 1300nm

Χρώμα σακακιού: Πορτοκαλί (ανά TIA-598C)

Τεχνικό πλαίσιο:

Ο μεγαλύτερος πυρήνας 62,5 μm του OM1 επιλέχθηκε αρχικά επειδή απλοποίησε την ευθυγράμμιση με πηγές LED και επέτρεψε χαμηλότερες ανοχές συνδετήρων. Ωστόσο, αυτός ο μεγαλύτερος πυρήνας υποστηρίζει περισσότερους τρόπους διάδοσης από ίνα 50μm, με αποτέλεσμα μεγαλύτερη διασπορά και χαμηλότερο εύρος ζώνης.

Το μέγεθος του πυρήνα 62,5 μm δημιουργεί μια θεμελιώδη ασυμβατότητα: οι σύνδεσμοι OM1 και τα καλώδια ενημέρωσης δεν μπορούν να αναμειχθούν με εξαρτήματα OM2/OM3/OM4/OM5. Το ζευγάρωμα μιας ίνας 62,5 μm με μια ίνα 50 μm έχει ως αποτέλεσμα περίπου 3-4 dB πρόσθετης απώλειας - αρκετή για να προκαλέσει αστοχίες συνδέσμου σε πολλά συστήματα.

Πρακτικά όρια απόστασης:

Τρέχουσα κατάσταση:

Η OM1 θεωρείται υποδομή παλαιού τύπου. Οι νέες εγκαταστάσεις δεν θα πρέπει να προσδιορίζουν το OM1 εκτός εάν συνδέονται με υπάρχουσα μονάδα 62,5μm όπου απαιτείται συνεχής μετατροπή. Το όριο των 33 μέτρων στα 10 GbE το καθιστά μη πρακτικό για σύγχρονες εφαρμογές κέντρων δεδομένων.

ΩΜ2 Ίνα

Βασικές προδιαγραφές:

Διάμετρος πυρήνα: 50μm

Διάμετρος επένδυσης: 125μm

Εύρος ζώνης OFL: 500 MHz·km στα 850nm, 500 MHz·km στα 1300nm

Μέγιστη εξασθένηση: 3,5 dB/km στα 850nm, 1,5 dB/km στα 1300nm

Χρώμα σακακιού: Πορτοκαλί (ανά TIA-598C)

Τεχνικό πλαίσιο:

Το OM2 αντιπροσωπεύει τη μετάβαση στην τεχνολογία πυρήνα 50μm ενώ εξακολουθεί να σχεδιάζεται κυρίως για πηγές LED. Ο μικρότερος πυρήνας μειώνει τον αριθμό των υποστηριζόμενων λειτουργιών, βελτιώνοντας το εύρος ζώνης σε σύγκριση με το OM1. Το σύγχρονο OM2 κατασκευάζεται συχνά ως βελτιστοποιημένο-λέιζερ, αν και δεν πληροί τις αυστηρές απαιτήσεις EMB του OM3.

Επειδή τόσο το OM1 όσο και το OM2 χρησιμοποιούν πορτοκαλί μπουφάν, ελέγχετε πάντα τον τύπο της ίνας ελέγχοντας το τυπωμένο υπόμνημα του καλωδίου (π.χ. "50/125" έναντι "62,5/125") πριν από τον τερματισμό ή το μάτισμα.

Πρακτικά όρια απόστασης:

Τρέχουσα κατάσταση:

Όπως το OM1, το OM2 καταργείται σταδιακά από νέες εγκαταστάσεις. Το όριο των 82 μέτρων στα 10 GbE περιορίζει τη χρησιμότητά του σε σύγχρονα περιβάλλοντα, αν και παραμένει εξυπηρετικό για συνδέσεις 1 GbE εντός των ορίων απόστασης του.

OM3 Fiber (Λέιζερ-Βελτιστοποιημένη πολύτροπη ίνα)

Βασικές προδιαγραφές:

Διάμετρος πυρήνα: 50μm

Διάμετρος επένδυσης: 125μm

Αποτελεσματικό εύρος ζώνης (EMB): 2.000 MHz·km στα 850nm

Εύρος ζώνης OFL: 1.500 MHz·km στα 850nm

Μέγιστη εξασθένηση: 3,0 dB/km στα 850nm

Χρώμα σακακιού: Aqua (ανά TIA-598C)

Τεχνικό πλαίσιο:

Το OM3 ήταν η πρώτη ταξινόμηση ινών που σχεδιάστηκε ειδικά για μετάδοση VCSEL. Η βασική μέτρηση μετατοπίστηκε από το εύρος ζώνης Overfilled Launch (σχετικό για LED) στο Effective Modal Bandwidth (σχετικό για VCSEL). Το EMB προσδιορίζεται μέσω της δοκιμής Differential Mode Delay (DMD), η οποία μετρά τον τρόπο με τον οποίο καθυστερούν διαφορετικές ομάδες λειτουργιών σε σχέση με την άλλη υπό περιορισμένες συνθήκες εκκίνησης που προσομοιώνουν τη συμπεριφορά VCSEL.

Η προδιαγραφή EMB των 2.000 MHz·km σημαίνει ότι μια σύνδεση 300-μέτρων παρέχει περίπου 6,67 GHz χρησιμοποιήσιμου εύρους ζώνης-επαρκές για 10 GbE με περιθώριο. Το προφίλ του δείκτη διάθλασης της ίνας ελέγχεται αυστηρά, ιδιαίτερα στο κέντρο του πυρήνα όπου συγκεντρώνεται η ενέργεια VCSEL.

Πρακτικά όρια απόστασης:

Τρέχουσα κατάσταση:

Το OM3 παραμένει ευρέως διαδεδομένο και-οικονομικό για εφαρμογές 10 GbE εντός 300 μέτρων. Για οικιακές εγκαταστάσεις οπτικών ινών και δίκτυα μικρότερων επιχειρήσεων όπου τα καλώδια παραμένουν κάτω από 300 μέτρα, το OM3 προσφέρει εξαιρετική αξία. Ωστόσο, οι εφαρμογές 40GbE και 100GbE εκθέτουν γρήγορα τους περιορισμούς του.

ΩΜ4 Ίνα

Βασικές προδιαγραφές:

Διάμετρος πυρήνα: 50μm

Διάμετρος επένδυσης: 125μm

Αποτελεσματικό εύρος ζώνης (EMB): 4.700 MHz·km στα 850nm

Εύρος ζώνης OFL: 3.500 MHz·km στα 850nm

Μέγιστη εξασθένηση: 3,0 dB/km στα 850nm

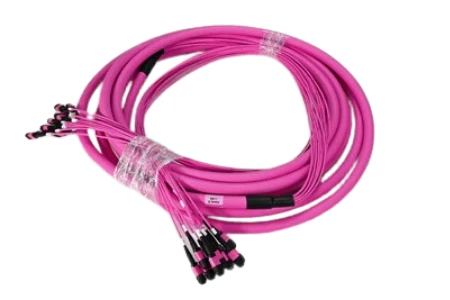

Χρώμα σακακιού: Aqua ή Erika Violet (ανά TIA-598C)

Τεχνικό πλαίσιο:

Το OM4 προέκυψε από τη συνεχή βελτίωση της διαδικασίας παραγωγής μετά την εισαγωγή του OM3. Οι παραγωγοί ινών πέτυχαν αυστηρότερο έλεγχο στο προφίλ του δείκτη διάθλασης, υπερδιπλασιάζοντας το αποτελεσματικό εύρος ζώνης. Αυτό δεν ήταν ένα νέο σχέδιο ινών τόσο όσο μια εξέλιξη της κατασκευής OM3 σε υψηλότερα πρότυπα ποιότητας.

Το EMB 4.700 MHz·km επιτρέπει σε μια σύνδεση 400 μέτρων να υποστηρίζει περίπου 11,75 GHz εύρους ζώνης, επιτρέποντας 10 GbE σε αποστάσεις που θα υπερέβαιναν τις δυνατότητες του OM3. Το πιο σημαντικό, το OM4 επεκτείνει την εμβέλεια των συστημάτων 40GbE και 100GbE από τα όρια 100m/70m του OM3 σε 150m/100m αντίστοιχα.

Το OM4 είναι πλήρως συμβατό με το OM3-και τα δύο χρησιμοποιούν πυρήνες 50μm και μπορούν να διασυνδεθούν χωρίς απώλειες αναντιστοιχίας. Η κύρια οπτική διάκριση είναι το προαιρετικό χρώμα του μπουφάν Erika Violet (ματζέντα), αν και πολλοί κατασκευαστές εξακολουθούν να χρησιμοποιούν το aqua.

Πρακτικά όρια απόστασης:

Τρέχουσα κατάσταση:

Το OM4 είναι η προτεινόμενη επιλογή για νέες εγκαταστάσεις data center που υποστηρίζουν 10GbE έως 100GbE. Το premium τιμής του σε σχέση με το OM3 είναι μέτριο (συνήθως 10-20%), ενώ η εκτεταμένη εμβέλειά του παρέχει σημαντική λειτουργική ευελιξία και προστασία στο μέλλον.

OM5 Fiber (Πολυτροπική ίνα ευρείας ζώνης)

Βασικές προδιαγραφές:

Διάμετρος πυρήνα: 50μm

Διάμετρος επένδυσης: 125μm

EMB στα 850 nm: 4.700 MHz·km (ίδιο με το OM4)

EMB στα 953 nm: 2.470 MHz·km (νέα προδιαγραφή)

Μέγιστη εξασθένηση: 3,0 dB/km στα 850nm, 2,3 dB/km στα 953nm

Χρώμα σακακιού: Lime Green (ανά TIA-598C)

Τεχνικό πλαίσιο:

Το OM5 αντιπροσωπεύει μια αλλαγή παραδείγματος στον σχεδιασμό πολυτροπικών ινών. Ενώ τα OM3 και OM4 βελτιστοποίησαν το εύρος ζώνης στο παραδοσιακό μήκος κύματος VCSEL των 850nm, το OM5 επεκτείνει αυτή τη βελτιστοποίηση σε ένα εύρος μήκους κύματος από 850nm έως 953nm.

Αυτή η δυνατότητα ευρείας ζώνης επιτρέπει την Πολυπλεξία διαίρεσης μικρού μήκους κύματος (SWDM), όπου τέσσερα μήκη κύματος (850nm, 880nm, 910nm και 940nm) εκπέμπουν ταυτόχρονα σε ένα ζεύγος ινών. Το SWDM τετραπλασιάζει αποτελεσματικά τη χωρητικότητα της ίνας χωρίς να απαιτεί πρόσθετες ίνες ή μετάβαση σε παράλληλη οπτική.

Κριτική διευκρίνιση:Το EMB του OM5 στα 850nm ισούται με τις προδιαγραφές του OM4. Για πομποδέκτες απλού-μήκους κύματος 850 nm (τυποποιημένοι 10GbE, 25GbE, 40GbE SR4, 100GbE SR4), το OM5 δεν παρέχει κανένα πλεονέκτημα απόστασης έναντι του OM4. Το premium OM5 αποφέρει κέρδη μόνο όταν χρησιμοποιείτε πομποδέκτες-με δυνατότητα SWDM όπως 40G-SWDM4, 100G-SWDM4 ή αναδυόμενες μονάδες 400G-BD4.2.

Πρακτικά όρια απόστασης:

Τρέχουσα κατάσταση:

Η υιοθέτηση του OM5 ήταν πιο αργή από ό,τι αναμενόταν αρχικά. Το ασφάλιστρο κόστους (συνήθως 30-50% έναντι του OM4) είναι δύσκολο να δικαιολογηθεί εκτός εάν οι πομποδέκτες SWDM αποτελούν μέρος του σχεδίου ανάπτυξης. Για τις περισσότερες εφαρμογές κέντρου δεδομένων, το OM4 σε συνδυασμό με την παράλληλη οπτική (συνδεσιμότητα MPO/MTP) επιτυγχάνει παρόμοια ή καλύτερη σχέση κόστους-αποτελεσματικότητας για 40GbE και 100GbE.

Το OM5 δείχνει υπόσχεση για περιβάλλοντα υπερκλίμακας όπου ο αριθμός κλώνων ινών είναι περιορισμένος ή όπου η διαδρομή μετανάστευσης στα 400 GbE και πέρα ​​ευνοεί την πολυπλεξία μήκους κύματος έναντι του παραλληλισμού ινών.

Πλήρης Συγκριτικός Πίνακας

Επιλογή της σωστής ίνας: Πλαίσιο απόφασης

Κριτήρια Αξιολόγησης

1. Τρέχουσες απαιτήσεις εύρους ζώνης

Χαρτογραφήστε την υπάρχουσα τοπολογία του δικτύου σας και προσδιορίστε την ταχύτητα κάθε σύνδεσης. Εάν χρησιμοποιείτε κυρίως συνδέσεις 1GbE, ακόμη και το OM3 παρέχει σημαντικό χώρο για το κεφάλι. Ωστόσο, εάν επικρατούν σύνδεσμοι 10 GbE ή πιο γρήγοροι, το OM4 γίνεται το πρακτικό ελάχιστο για τα περισσότερα περιβάλλοντα.

2. Αποστάσεις διαδρομής καλωδίου

Μετρήστε ή υπολογίστε τις μεγαλύτερες πιθανές διαδρομές καλωδίων. Συμπεριλάβετε χαλαρούς βρόχους, κατακόρυφους ανυψωτήρες και παρακάμψεις δρομολόγησης-το εγκατεστημένο μήκος καλωδίου συχνά υπερβαίνει την ευθεία-απόσταση γραμμής κατά 20-40%.

3. Μελλοντική Διαδρομή Μετανάστευσης

Οι απαιτήσεις για εύρος ζώνης κέντρων δεδομένων συνήθως αυξάνονται κατά 25-50% ετησίως. Μια υποδομή καλωδίωσης που εγκαθίσταται σήμερα θα πρέπει να φιλοξενεί τουλάχιστον 2-3 γενιές τεχνολογίας. Για τους περισσότερους οργανισμούς, αυτό σημαίνει σχεδιασμό για 40GbE/100GbE ακόμα και αν ο τρέχων εξοπλισμός λειτουργεί στα 10GbE.

4. Περιορισμοί προϋπολογισμού

Ενώ το OM4 έχει ένα μέτριο ασφάλιστρο έναντι του OM3, το κόστος εργασίας της εγκατάστασης καλωδίων συνήθως μειώνει τη διαφορά κόστους υλικού. Η εγκατάσταση του OM4 σήμερα έναντι του OM3 μπορεί να προσθέσει 10-20% στην προμήθεια καλωδίων, αλλά αποφεύγει το πολύ μεγαλύτερο κόστος της εκ νέου καλωδίωσης αργότερα.

Περίληψη σύστασης

Επιλογή εφαρμογών σύνδεσης και βέλτιστες πρακτικές

Η απόδοση της πολυτροπικής ίνας εξαρτάται σε μεγάλο βαθμό από την ποιότητα και την καθαριότητα του συνδετήρα. Για εφαρμογές κέντρων δεδομένων υψηλής-πυκνότητας, οι λύσεις MPO/MTP μας υποστηρίζουν διαμορφώσεις 8, 12, 16 και 24 ινών για παράλληλους πομποδέκτες οπτικών. Για τις παραδοσιακές συνδέσεις διπλής όψης, οι σύνδεσμοι LC προσφέρουν την υψηλότερη πυκνότητα θύρας με τους κεραμικούς δακτύλιους ακριβείας μας που εξασφαλίζουν σταθερή απώλεια εισαγωγής κάτω από 0,2 dB.

Πολωνικά είδη

Η/Υ (Φυσική Επαφή): Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Υπερφυσική επαφή): Enhanced polish with better surface finish. Return loss typically >50dB. Συνιστάται για εφαρμογές υψηλής-ταχύτητας.

APC (Angled Physical Contact): 8-degree angled polish minimizes back-reflection. Return loss >60dB. Χρησιμοποιείται κυρίως με οπτικές ίνες μονής-λειτουργίας αλλά διατίθεται για εξειδικευμένες εφαρμογές πολλαπλών λειτουργιών.

Πρωτόκολλο καθαρισμού

Η μόλυνση είναι η κύρια αιτία αστοχιών συνδέσμων. Ακόμη και ένα μόνο σωματίδιο σκόνης 1μm μπορεί να εμποδίσει τη σημαντική μετάδοση φωτός μέσω ενός πυρήνα 50μm. Πριν από κάθε ζευγάρωμα, επιθεωρήστε τα άκρα του συνδέσμου-με εμβέλεια ινών μεγέθυνσης 200x ή μεγαλύτερη και καθαρίστε με μαντηλάκια χωρίς χνούδι- χρησιμοποιώντας IPA (ισοπροπυλική αλκοόλη) ή κασέτες στεγνού καθαρισμού.

Making the Business Case: Συνολικό κόστος ιδιοκτησίας

Η διαφορά κόστους μεταξύ των βαθμών πολυτροπικών ινών είναι συχνά λιγότερο σημαντική από ό,τι φαίνεται:

Παράδειγμα κόστους υλικού (100m patch cord):

OM3: ~ 45 $

OM4: ~ $52 (15% premium)

OM5: ~ $68 (51% premium έναντι του OM3)

Εργασίες εγκατάστασης(το ίδιο για όλους τους βαθμούς): ~150-300$ ανά διαδρομή

Όταν η εργασία εγκατάστασης κυριαρχεί στο συνολικό κόστος, το πρόσθετο κόστος του προσδιορισμού του OM4 έναντι του OM3 γίνεται αμελητέο-ενώ η ασφάλιση έναντι μελλοντικών περιορισμών εύρους ζώνης είναι σημαντική.

Για νέα κατασκευή κέντρου δεδομένων, προτείνουμε το OM4 ως προεπιλεγμένη προδιαγραφή. Η μέτρια αρχική επένδυση εξασφαλίζει συμβατότητα με εξοπλισμό 10GbE, 25GbE, 40GbE και 100GbE χωρίς περιορισμούς απόστασης εντός τυπικών αποστάσεων rack{-to-rack και row-to-row.
