Ένα σκέλος ινών ή δύο - αυτή είναι η βασική διαφορά μεταξύ καλωδίων οπτικών ινών simplex και duplex. Αλλά η επιλογή μεταξύ τους διαμορφώνει περισσότερα από το κόστος υλικού. Καθορίζει την πυκνότητα του πίνακα ενημέρωσης κώδικα, την προδιαγραφή κάθε καλωδίου ενημέρωσης κώδικα κατά την εκτέλεση και - το πιο κρίσιμο - εάν η φυσική αρχιτεκτονική ολόκληρου του συνδέσμου ταιριάζει πραγματικά με αυτό που απαιτεί το δίκτυο. Ακολουθεί μια γρήγορη- σύγκριση αναφοράς και αν χρειάζεστε την πλήρη εικόνα, συνεχίστε να διαβάζετε.
Καλώδιο οπτικών ινών Simplex: One Strand, One Direction
Ένα καλώδιο οπτικών ινών simplex έχει ένα μόνο σκέλος γυάλινης ή πλαστικής ίνας μέσα σε ένα προστατευτικό τζάκετ. Μεταφέρει δεδομένα προς μία κατεύθυνση - από την πηγή στον δέκτη, τελεία. Χωρίς διαδρομή επιστροφής, χωρίς αμφίδρομη συνομιλία.
Αυτός ο-μονόδρομος σχεδιασμός ταιριάζει σε ένα συγκεκριμένο σύνολο εργασιών. Η επιτήρηση CCTV είναι το κλασικό παράδειγμα: η κάμερα καταγράφει βίντεο και ωθεί τη ροή σε μια μονάδα εγγραφής. Η συσκευή εγγραφής δεν χρειάζεται ποτέ να στείλει δεδομένα πίσω στην κάμερα μέσω της ίδιας ίνας. Τα βιομηχανικά δίκτυα αισθητήρων λειτουργούν με τον ίδιο τρόπο που - ένας αισθητήρας θερμοκρασίας σε ένα εργοστάσιο στέλνει μετρήσεις σε έναν πίνακα ελέγχου και το ταμπλό δεν έχει λόγο να απαντήσει.
Τα καλώδια Simplex εκτελούν επίσης υποδομή εκπομπής. Στην τηλεοπτική παραγωγή, μια κάμερα μεταδίδει την τροφοδοσία της σε μια κεντρική μονάδα εκπομπής μέσω μιας σύνδεσης ίνας απλού. Ο ιατρικός εξοπλισμός απεικόνισης - συστήματα ενδοσκόπησης, ορισμένα μηχανήματα ακτίνων Χ - βασίζεται στην ίδια μονοκατευθυντική προσέγγιση. Η συσκευή απεικόνισης εκτοξεύει δεδομένα υψηλής-ανάλυσης σε έναν σταθμό επεξεργασίας και αυτή είναι ολόκληρη η διαδρομή δεδομένων.
Από τη φυσική πλευρά, οι ίνες απλού είναι ελαφρύτερες και καταλαμβάνουν λιγότερο χώρο στο δίσκο. Ένα μονόκλωνο που τερματίζεται με έναΥποδοχή οπτικών ινών SCή η υποδοχή FC είναι γρήγορη στην εγκατάσταση και εύκολη στην αντιμετώπιση προβλημάτων. Μία ίνα, μία ευθυγράμμιση, ένα πιθανό σημείο αποτυχίας - και αυτή η απλότητα έχει πραγματική αξία σε-εγκαταστάσεις αισθητήρων μεγάλης κλίμακας όπου εκτελείτε εκατοντάδες μεμονωμένους συνδέσμους.
Καλώδιο οπτικών ινών διπλής όψης: Αμφίδρομη-Επικοινωνία
Ένα καλώδιο οπτικών ινών διπλής όψης δεσμεύει δύο κλώνους ινών σε μια διαμόρφωση φερμουάρ - δύο κλώνους δίπλα-δίπλα, που ενώνονται με μια λεπτή λωρίδα από υλικό χιτώνιο. Το ένα σκέλος χειρίζεται τη μετάδοση (TX), το άλλο χειρίζεται τη λήψη (RX), επομένως ένα μόνο καλώδιο παρέχει πλήρη αμφίδρομη επικοινωνία.
Σκεφτείτε τι συμβαίνει μέσα σε ένα κέντρο δεδομένων. Ένας διακομιστής συνομιλεί με διακόπτη - αιτήματα σβήνουν, οι απαντήσεις επιστρέφουν και και οι δύο κατευθύνσεις παραμένουν απασχολημένες ταυτόχρονα. Οι διακόπτες δαπέδου τροφοδοτούνται σε έναν βασικό κορμό και κάθε μία από αυτές τις ανοδικές ζεύξεις μεταφέρει την κυκλοφορία αμφίδρομα. Αυτό δεν είναι τυχαίο. έτσι λειτουργούν τα πρωτόκολλα. Ethernet, Fiber Channel, SONET - όλα υποθέτουν μια ταυτόχρονη διαδρομή αποστολής{-και-λήψης. Η ίνα διπλής όψης υπάρχει επειδή η σύγχρονη δικτύωση δεν εναλλάσσεται.
Η πλήρης-αμφίδρομη λειτουργία σημαίνει ότι και οι δύο κλώνοι παραμένουν ενεργοί ταυτόχρονα. Ένας σταθμός εργασίας ενεργοποιεί ένα αίτημα σε έναν διακομιστή σε ένα σκέλος, ενώ ο διακομιστής ωθεί μια απάντηση πίσω από την άλλη. Χωρίς αναμονή, χωρίς στροφή-, χωρίς σπατάλη εύρους ζώνης. Αυτό είναι διαφορετικό από το half-duplex, όπου τα δεδομένα ταξιδεύουν και στις δύο κατευθύνσεις, αλλά μόνο προς μία κατεύθυνση κάθε φορά - το μοντέλο του walkie-talkie, όπου κρατάτε πατημένο το κουμπί ομιλίας και το άλλο άτομο περιμένει.
Τα καλώδια διπλής όψης τερματίζονται με ζευγαρωμένους συνδέσμους. ΕναΚαλώδιο ενημέρωσης κώδικα διπλής όψης LC-σε-LCείναι το πιο ευρέως διαδεδομένο συγκρότημα καλωδίων στα κέντρα δεδομένων σήμερα, χάρη στον συμπαγή δακτύλιο 1,25 mm της υποδοχής LC και την άμεση συμβατότητα με πομποδέκτες SFP και SFP+.
Single-Mode vs Multimode
Τόσο τα καλώδια οπτικών ινών simplex όσο και duplex διατίθενται σε εκδόσεις μονής-και πολλαπλής λειτουργίας. Αυτή η επιλογή καθορίζει την απόσταση και το εύρος ζώνης, επομένως αξίζει να το κατανοήσετε με σαφήνεια.

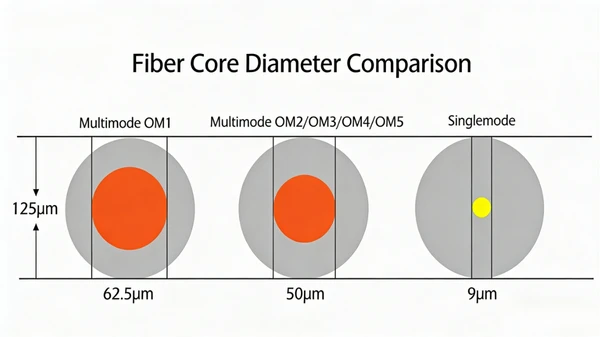

Η ίνα μονής-λειτουργίας έχει διάμετρο πυρήνα από 8 έως 10 μικρά και μεταφέρει μία ακτίνα φωτός. Αυτός ο σφιχτός πυρήνας εξαλείφει τη τροπική διασπορά, η οποία διατηρεί το σήμα καθαρό σε μεγάλες αποστάσεις - μιλάμε για χιλιόμετρα, όχι μέτρα. Τα καλώδια απλής-μονικής λειτουργίας και τα καλώδια διπλής όψης είναι το πρότυπο για κορμούς τηλεπικοινωνιών, δίκτυα μετρό και οποιαδήποτε σύνδεση σε απόσταση λίγων χιλιομέτρων. Το κόστος είναι υψηλότερο επειδή οι πομποδέκτες μονής-λειτουργίας χρησιμοποιούν πηγές φωτός λέιζερ αντί για τα φθηνότερα LED σε συστήματα πολλαπλών λειτουργιών.
Η πολύτροπη ίνα εκτελεί έναν μεγαλύτερο πυρήνα - 50 ή 62,5 μικρά - και επιτρέπει σε πολλαπλές λειτουργίες φωτός να ταξιδεύουν ταυτόχρονα. Αυτό παρέχει ισχυρό εύρος ζώνης σε σύντομες διαδρομές, αλλά το σήμα υποβαθμίζεται πιο γρήγορα επειδή αυτές οι πολλαπλές διαδρομές φωτός χτυπούν τον δέκτη σε ελαφρώς διαφορετικούς χρόνους. Η τροπική διασπορά καλύπτει τις αποτελεσματικές αποστάσεις πολλαπλών λειτουργιών στα 300 έως 550 μέτρα για συνδέσεις 10G, ανάλογα με την κατηγορία καλωδίου OM3 ή OM4. Για δίκτυα πανεπιστημιούπολης, συνδέσμους εντός{11}}του κτιρίου και σύντομες εκτελέσεις κέντρων δεδομένων, η πολυτροπική οπτική ίνα διπλής όψης είναι η{12}}οικονομική επιλογή.
Όπου αυτά τα καλώδια καταλήγουν σε σημεία διανομής, ορίζεται ένα φρεάτιο-κιβώτιο ακροδεκτών οπτικών ινώνκρατά τα σημεία σύνδεσης οργανωμένα και προστατευμένα. Αυτή η λεπτομέρεια εξοικονομεί ώρες αντιμετώπισης προβλημάτων όταν κυνηγάτε έναν προβληματικό σύνδεσμο μήνες μετά την εγκατάσταση.
Καλώδια οπτικών ινών Simplex vs Duplex
Το κόστος είναι το πρώτο πράγμα που ρωτάμε. Το καλώδιο Simplex χρησιμοποιεί ένα σκέλος ίνας και έναν σύνδεσμο ανά άκρο - λιγότερο υλικό, χαμηλότερη τιμή ανά διαδρομή. Όταν τραβάμε εκατοντάδες τροφοδοσίες αισθητήρων μέσω μιας βιομηχανικής εγκατάστασης ή καλωδιώνουμε ένα κτιριακό-ευρύ δίκτυο CCTV, η εξοικονόμηση ανά-εκτέλεση συσσωρεύεται γρήγορα. Το καλώδιο διπλής όψης κοστίζει περισσότερο λόγω του δεύτερου κλώνου και των πρόσθετων συνδέσμων, αλλά παρέχει δυνατότητα αμφίδρομης λειτουργίας που το simplex δεν μπορεί να αναπαραχθεί.
Η εγκατάσταση είναι η δεύτερη ερώτηση. Τα καλώδια Simplex είναι πιο λεπτά, πιο εύκαμπτα και ευκολότερα στη δρομολόγηση μέσω σφιχτού αγωγού. Τα καλώδια διπλής όψης φαρδαίνουν λόγω της κατασκευής του φερμουάρ, η οποία δημιουργεί περιορισμούς στα patch panel υψηλής-πυκνότητας. Αλλά εδώ είναι το συμβιβασμό: τα καλώδια διπλής όψης εξαλείφουν την ανάγκη διαχείρισης δύο ξεχωριστών εκτελέσεων simplex όταν το έργο χρειάζεται αμφίδρομη επικοινωνία. Σε περιβάλλοντα δικτύωσης, ένα καλώδιο διπλής όψης είναι πιο καθαρό από δύο καλώδια simplex που δρομολογούνται στον ίδιο προορισμό.
Η χωρητικότητα εύρους ζώνης ευνοεί το duplex σε οποιοδήποτε πλαίσιο δικτύωσης. Η ταυτόχρονη αμφίδρομη- ροή δεδομένων σημαίνει ότι η πλήρης χωρητικότητα του συνδέσμου σας λειτουργεί και προς τις δύο κατευθύνσεις ταυτόχρονα. Ένας σύνδεσμος simplex αφιερώνει όλο το εύρος ζώνης σε μία κατεύθυνση - αποδοτική για τροφοδοσίες αισθητήρων και μετάδοση, αλλά δεν υποστηρίζει τον κύκλο αποστολής-και-λήψης που απαιτεί η δικτύωση IP.
Η συμβατότητα συνδέσμων είναι πανομοιότυπη και στους δύο τύπους. Το ίδιοπροσαρμογείς οπτικών ινώναυτές οι συνδέσεις SC-σε-SC ή LC-σε-LC λειτουργούν εναλλακτικά με συγκροτήματα simplex και duplex. Δύο καλώδια simplex μπορούν να αντικαταστήσουν ένα καλώδιο διπλής όψης και ισχύει το αντίστροφο. Στην πράξη, το duplex προτιμάται για συνδέσεις δικτύου, επειδή διατηρεί καθαρότερη τη διαχείριση καλωδίων.
Πού να χρησιμοποιήσετε τα καλώδια οπτικών ινών Simplex
Η ίνα Simplex ανήκει σε κάθε εφαρμογή όπου τα δεδομένα ρέουν προς μία κατεύθυνση από την πηγή στον δέκτη: CCTV και συστήματα επιτήρησης βίντεο, αισθητήρες βιομηχανικού αυτοματισμού και δίκτυα παρακολούθησης IoT, διανομή σήματος εκπομπής (όπως τροφοδοσίες κάμερας-σε-παραγωγικές εγκαταστάσεις), μετάδοση δεδομένων ιατρικής απεικόνισης (όπως σταθμοί υψηλής αισθητήρα{{3} και ενδοσκόπιο επανάληψης επανάληψης) και συστήματα ανίχνευσης περιμέτρου γηπέδου.
Σε όλα αυτά τα σενάρια, η συσκευή προέλευσης δημιουργεί δεδομένα και η συσκευή λήψης τα καταναλώνει. Δεν υπάρχει κανάλι επιστροφής στη σχεδίαση της εφαρμογής, επομένως η εκτέλεση του καλωδίου διπλής όψης προσθέτει κόστος χωρίς προσθήκη λειτουργίας.
Πού να χρησιμοποιήσετε τα καλώδια οπτικών ινών διπλής όψης
Η ίνα διπλής όψης πηγαίνει παντού όπου συμβαίνει αμφίδρομη επικοινωνία - που καλύπτει τη συντριπτική πλειοψηφία της υποδομής δικτύου. Συνδέσεις κορμού LAN μεταξύ διακοπτών και δρομολογητών, διακομιστής-για-εναλλαγή συνδέσμων σε κέντρα δεδομένων, συνδέσεις WAN μεταξύ κτιρίων, οπτική ίνα-στο--αναπτύξεις γραφείου για σταθμούς εργασίας υψηλού-εύρους ζώνης και συνδέσεις σε μόντεμ οπτικών ινών και μετατροπείς πολυμέσων duplex. Εάν η συσκευή σε κάθε άκρο στέλνει και λαμβάνει δεδομένα - και αυτό περιγράφει κάθε τμήμα του εξοπλισμού δικτύου που κατασκευάστηκε τα τελευταία είκοσι χρόνια - duplex είναι το καλώδιο που πρέπει να καθοριστεί.
Μια εξέλιξη που αξίζει να γνωρίζετε: Οι πομποδέκτες BiDi (αμφίδρομοι) επιτυγχάνουν αμφίδρομη-επικοινωνία μέσω ενός κλώνου ίνας χρησιμοποιώντας διαφορετικά μήκη κύματος για μετάδοση και λήψη. Οι πομποδέκτες BiDi σε συνδυασμό με καλώδια simplex μειώνουν τον αριθμό ινών σε δίκτυα μετρό και πρόσβασης όπου ο χώρος των αγωγών είναι περιορισμένος. Η προσέγγιση απαιτεί συγκεκριμένους πομποδέκτες-μήκους κύματος και στα δύο άκρα, επομένως είναι μια στοχευμένη λύση και όχι μια γενική αντικατάσταση του duplex.
Πώς να επιλέξετε το σωστό καλώδιο οπτικών ινών για την εφαρμογή σας
Η απόφαση καταλήγει σε ένα ερώτημα: η σύνδεση μεταφέρει δεδομένα προς μία κατεύθυνση ή δύο; Μία κατεύθυνση - ένας αισθητήρας που τροφοδοτεί ένα ταμπλό, μια κάμερα που τροφοδοτεί μια συσκευή εγγραφής - σημαίνει απλό. Δύο κατευθύνσεις - οποιαδήποτε σύνδεση δικτύου - σημαίνει διπλή όψη.
Από εκεί και πέρα, μην παραβλέπετε την ποιότητα τερματισμού. Ένα καθαρό, σωστά γυαλισμένογρήγορη σύνδεση οπτικών ινώνσε οποιονδήποτε τύπο καλωδίου έχει καλύτερη απόδοση από ένα καλώδιο premium με κακή τερματισμό κάθε φορά. Το καλύτερο καλώδιο της αγοράς δεν θα σώσει έναν σύνδεσμο με βρώμικη ή κακή ευθυγράμμιση τελικής όψης.
Για τις περισσότερες κατασκευές δικτύου, ένας συνδυασμός και των δύο τύπων καλωδίων είναι λογικός. Εκτελέστε duplex για ενεργές συνδέσεις δικτύου. Χρησιμοποιήστε το simplex για αποκλειστική παρακολούθηση, αισθητήρα και ροές εκπομπής. Η αντιστοίχιση του τύπου καλωδίου με την πραγματική ροή δεδομένων - αντί της προεπιλογής διπλής όψης σε κάθε εκτέλεση - διατηρεί το κόστος υλικού ελεγχόμενο και τις διαδρομές καλωδίων διαχειρίσιμες χωρίς να εγκαταλείπει καμία απόδοση όπου μετράει.
