Ένα 8-πύρηνο SC σε MTP/MPO καλώδιο ενημερωμένης έκδοσης είναι ένα συγκρότημα καλωδίου διακοπής που καταλήγει σε μία υποδοχή πολλαπλών- ινών MTP/MPO στο ένα άκρο και σε τέσσερις υποδοχές διπλής όψης SC στην άλλη, μεταφέροντας οκτώ οπτικές ίνες σε ένα μόνο χιτώνιο. Χρησιμεύει ως άμεση γέφυρα μεταξύ της υποδομής παράλληλων οπτικών-υψηλής πυκνότητας και του παλαιού εξοπλισμού με τερματικό SC- - καθιστώντας το ένα από τα πιο πρακτικά εργαλεία για δίκτυα που δεν είναι έτοιμα για αντικατάσταση και αντικατάσταση, αλλά πρέπει να μετακινηθούν στα 40G ή 100G.
Εάν η εγκατάστασή σας εξακολουθεί να χρησιμοποιεί SC-πίνακες ενημέρωσης κώδικα, OLT ή όργανα δοκιμής μαζί με νεότερο εξοπλισμό μεταγωγής QSFP+, αυτό το καλώδιο εξαλείφει την ανάγκη για ενδιάμεσες κασέτες ή πίνακες προσαρμογέων. Το ένα άκρο συνδέεται κατευθείαν σε μια θύρα πομποδέκτη QSFP+ SR4. οι άλλοι ανεμιστήρες βγαίνουν στην υπάρχουσα υποδομή διπλής όψης SC. Αυτή η αμεσότητα είναι που το κάνει πολύτιμο - και το κάνει διαφορετικό από τα πιο κοινά καλώδια απόσπασης από MTP-σε-LC που κυριαρχούν στους περισσότερους καταλόγους κέντρων δεδομένων.
Γιατί ο αριθμός των 8 ινών έχει σημασία στη σύγχρονη καλωδίωση
Η βιομηχανία οπτικών ινών μετατοπίζεται σταδιακά από την αρχιτεκτονική Base-12 στην Base-8, και για καλό λόγο. Ένας τυπικός πομποδέκτης QSFP+ ή QSFP28 χρησιμοποιεί τέσσερις λωρίδες για μετάδοση και τέσσερις λωρίδες για λήψη - συνολικά οκτώ ίνες. Όταν αναπτύσσετε ένα καλώδιο κορμού MTP 12 ινών για μια εφαρμογή QSFP, τέσσερις ίνες στο κέντρο της υποδοχής παραμένουν αχρησιμοποίητες. Σε μια μεγάλης κλίμακας ανάπτυξη με εκατοντάδες συνδέσμους, αυτή η αδρανής ίνα προσθέτει σημαντική σπατάλη επένδυση.
ΕναΚαλώδιο επικάλυψης ινών SC με 8 πυρήνες MTP/MPOευθυγραμμίζεται τέλεια με την πραγματική χρήση ινών των οπτικών 40GBASE-SR4 και 100GBASE-SR4. Κάθε ίνα μεταφέρει κίνηση. Χωρίς σπατάλη, χωρίς νεκρά σκέλη που γεμίζουν την τεκμηρίωσή σας. Η καλωδίωση βάσης-8 κλιμακώνεται επίσης προσεκτικά σε τυπικές διαμορφώσεις θυρών μεταγωγέα - τα περισσότερα σασί έχουν πλήθος θυρών σε πολλαπλάσια τέσσερα (κάρτες γραμμής 16 θυρών, 32 θυρών), οι οποίες αντιστοιχίζονται καθαρά σε υποδοχές MTP 8 ινών χωρίς ορφανές ίνες.

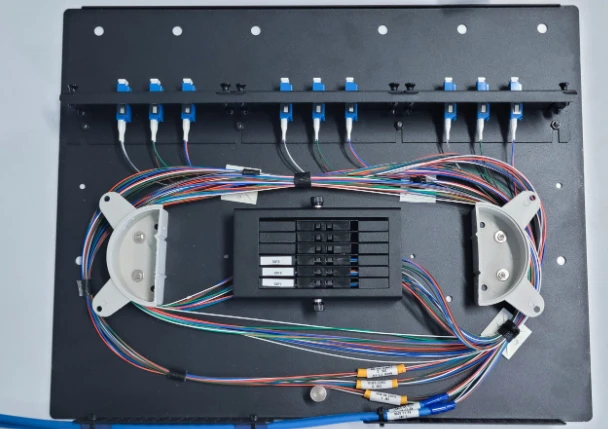

Γεφύρωση δικτύων SC παλαιού τύπου με παράλληλη οπτική
Εδώ κερδίζει το καλώδιο διακοπής SC-σε-MTP/MPO. Οι υποδοχές SC κυριάρχησαν στην καλωδίωση επιχειρήσεων και τηλεπικοινωνιών για περισσότερες από δύο δεκαετίες. Πολλά δίκτυα πανεπιστημιουπόλεων, headends CATV, κρατικές εγκαταστάσεις και κεντρικά γραφεία παρόχων εξακολουθούν να έχουν σειρά μετάλλων από πάνελ ενημέρωσης κώδικα SC. Η εναλλαγή όλης αυτής της υποδομής σε LC μόνο για πρόσβαση σε ταχύτητες 40G είναι δαπανηρή και ενοχλητική.
Αντίθετα, ένα καλώδιο διακοπής 8-ινών MTP-σε-SC σάς επιτρέπει να συνδέσετε μια θύρα 40G QSFP+ απευθείας σε τέσσερις υπάρχουσες θύρες διπλής όψης SC. Κάθε ζεύγος SC χειρίζεται μία λωρίδα 10G, έτσι ένας πομποδέκτης QSFP+ ουσιαστικά ξεσπά σε συνδέσεις 4×10G μέσω της υπάρχουσας εγκατάστασης SC. Η ίδια λογική ισχύει και για πομποδέκτες 100G QSFP28 SR4 που χωρίζονται σε λωρίδες 4×25G. Διατηρείτε την επένδυση καλωδίωσης ενώ έχετε πρόσβαση στην πυκνότητα εύρους ζώνης των παράλληλων οπτικών.
Αυτό δεν είναι ένα εξειδικευμένο σενάριο. Οι πάροχοι τηλεπικοινωνιών που εκτελούν παλαιού τύπου υποδομή SONET/SDH σε υποδοχές SC, πανεπιστημιουπόλεις με γερασμένα SC-τερματισμένες βάσεις κτιρίων και εγκαταστάσεις μετάδοσης καλωδιωμένες με οπτική ίνα SC για μεταφορά βίντεο όλοι αντιμετωπίζουν αυτήν ακριβώς την κατάσταση. Το καλώδιο SC σε MTP/MPO 8 πυρήνων τους δίνει μια διαδρομή μετεγκατάστασης που δεν απαιτεί αναβάθμιση περονοφόρου.
Κατανόηση της διαμόρφωσης πολικότητας για συνδέσμους SC-σε-MTP
Η πολικότητα είναι ένα από τα πιο κοινά σημεία αστοχίας στην καλωδίωση MTP/MPO και η σωστή λήψη της σε ένα SC breakout δεν αποτελεί εξαίρεση. Για ένα τυπικό συγκρότημα διαχωρισμού 8-ινών SC σε MTP/MPO, η πολικότητα τύπου Β (Μέθοδος Β ανά TIA-568) είναι η προεπιλεγμένη επιλογή για εφαρμογές πομποδέκτη QSFP. Σε μια διαμόρφωση Τύπου Β, η θέση 1 στο ένα άκρο αντιστοιχεί στη θέση ίνας 8 στο άλλο - μια πλήρης αντιστροφή συστοιχίας που διασφαλίζει ότι οι ίνες εκπομπής ευθυγραμμίζονται με τις ίνες λήψης κατά μήκος του συνδέσμου.
Η πολικότητα τύπου Α (ευθεία-διαμπερής) είναι λιγότερο συχνή σε σενάρια σπασίματος και συνήθως προορίζεται για συνδέσεις κορμού-σε-κορμούς όπου οι κασέτες χειρίζονται την αναστροφή Tx/Rx. Ο τύπος C (ζευγάρι-αναποδογυρισμένο) είναι μια ειδική διαμόρφωση που χρησιμοποιείται με συγκεκριμένα σχέδια δομημένης καλωδίωσης που βασίζονται σε κασέτες-. Εκτός εάν η τεκμηρίωση της υποδομής σας ορίζει διαφορετικά, ο Τύπος Β είναι η ασφαλής επιλογή για εφαρμογές άμεσου πομποδέκτη-σε-Επιτροπής SC. Η επιβεβαίωση της πολικότητας πριν από την παραγγελία αποτρέπει το απογοητευτικό σενάριο μιας καθαρής εγκατάστασης που απλά δεν θα περάσει ελαφρά.
Singlemode έναντι Multimode: Αντιστοίχιση τύπου ίνας με απόσταση εφαρμογής
Το καλώδιο ενημερωμένης έκδοσης κώδικα SC σε MTP/MPO 8 πυρήνων είναι διαθέσιμο σε παραλλαγές μονής λειτουργίας (OS2, 9/125μm) και πολλαπλών λειτουργιών (OM3 50/125μm, OM{4 50/125μm). Η επιλογή εξαρτάται από τον τύπο του πομποδέκτη σας και τις απαιτήσεις προσέγγισης.
Για εφαρμογές πολλαπλών λειτουργιών, η ίνα OM3 υποστηρίζει 40GBASE-SR4 έως 100 μέτρα και 10GBASE-SR έως 300 μέτρα. Το OM4 επεκτείνει αυτές τις αποστάσεις - 150 μέτρα σε 40G SR4 - και προσφέρει σχεδόν το διπλάσιο του ενεργού εύρους ζώνης στα 850 nm (4700 MHz·km έναντι. 2000 MHz·km). Εάν δημιουργείτε νέες οριζόντιες εκτελέσεις μέσα σε ένα κέντρο δεδομένων, το πρόσθετο κόστος του OM4 έναντι του OM3 αξίζει τη μελλοντική-προστασία. Για μια βαθύτερη σύγκριση τωνΠοιότητες πολυτροπικών ινών από OM1 έως OM5, κάθε γενιά αντιπροσωπεύει ένα μετρήσιμο βήμα στην πυκνότητα του εύρους ζώνης και το υποστηριζόμενο μήκος σύνδεσης.
Η ίνα OS2 singlemode είναι η επιλογή για εφαρμογές μεγαλύτερης-προσέγγισης - 100GBASE-PSM4 σε αποστάσεις έως 500 μέτρα ή 40GBASE-PLR4 που φτάνουν τα 10 km. Οι αναπτύξεις κορμού της κυβέρνησης και της πανεπιστημιούπολης που εκτείνονται σε πολλά κτίρια χρειάζονται συνήθως μονή λειτουργία, ειδικά όταν οι πίνακες ενημέρωσης κώδικα SC στο μακρινό άκρο είχαν αρχικά εγκατασταθεί για εφαρμογές τηλεπικοινωνιών μεγάλων αποστάσεων.
Βασικά σενάρια ανάπτυξης
Data Center 10G-to-40G Migration
Μια εγκατάσταση που εκτελεί πομποδέκτες 10G SFP+ σε πάνελ κώδικα με τερματικό SC-μπορεί να αναβαθμίσει το στρώμα της σπονδυλικής στήλης σε 40G QSFP+ χωρίς να-τερματίσει εκ νέου ούτε ένα πάνελ. Το καλώδιο διακοπής SC σε MTP/MPO 8 πυρήνων συνδέει τη θύρα QSFP+ απευθείας με τέσσερις θύρες διπλής όψης SC, κάθε μία από τις οποίες φέρει μία λωρίδα 10G. Αυτή η διαδρομή μετεγκατάστασης απαιτεί μηδενικές αλλαγές στην υπάρχουσα οριζόντια καλωδίωση.
Διασύνδεση Κεντρικού Γραφείου Τηλεπικοινωνιών
Τα κεντρικά γραφεία διατηρούν συχνά οπτικά πλαίσια διανομής βασισμένα σε SC-που λειτουργούν εδώ και χρόνια. Η σύνδεση νέου εξοπλισμού DWDM ή ROADM με διεπαφές MTP/MPO σε αυτά τα υπάρχοντα πλαίσια απαιτεί ένα ξεμπλοκάρισμα που μιλά και τις δύο γλώσσες σύνδεσης. Το συγκρότημα 8 πυρήνων το χειρίζεται αυτό χωρίς ενδιάμεση κασέτα, εξοικονομώντας 1 U χώρου στο rack ανά σημείο σύνδεσης.
Εκπομπές και A/V Μεταφορές
Οι επαγγελματικές εγκαταστάσεις εκπομπής χρησιμοποιούν συχνά ίνες SC για ασυμπίεστη μεταφορά βίντεο μεταξύ στούντιο και αιθουσών ελέγχου. Όταν προσθέτετε δρομολογητές βίντεο{1}}με βάση IP με θύρες QSFP, το καλώδιο διακοπής SC σε MTP/MPO ενσωματώνει καθαρά νέο εξοπλισμό στην υπάρχουσα μονάδα οπτικών ινών.
Δοκιμές και Εργαστηριακά Περιβάλλοντα
Τα εργαστήρια δοκιμών δικτύου διατηρούν συχνά έναν συνδυασμό τύπων συνδέσμων σε διαφορετικές γενιές εξοπλισμού. Ένα καλώδιο ενημερωμένης έκδοσης κώδικα SC σε MTP/MPO 8 πυρήνων επιτρέπει στους μηχανικούς να επιδιορθώνουν τα όργανα δοκιμής παλαιού τύπου με θύρες SC και τα νεότερα σετ δοκιμών πολλαπλών ινών χωρίς να αναζητούν προσαρμογείς.
Ζητήματα ποιότητας σύνδεσης και απώλειας εισαγωγής
Οι προϋπολογισμοί απώλειας εισαγωγής γίνονται πιο αυστηροί καθώς αυξάνονται οι ταχύτητες σύνδεσης. Στα 40G και 100G, κάθε δέκατο του ντεσιμπέλ σε κάθε σημείο σύνδεσης επηρεάζει το περιθώριο σύνδεσης. Οι τυπικές υποδοχές MTP ποιότητας-προδιαγράφονται συνήθως σε Μέγιστη απώλεια εισαγωγής μικρότερη ή ίση με 0,50 dB ανά ζευγοποιημένο ζεύγος, ενώ οι υποδοχές MTP ελίτ/χαμηλής-απώλειας μειώνουν αυτήν σε Λιγότερο ή ίσο με 0,35 dB (συνήθης 0,15 dB). Το άκρο SC του διαχωρισμού θα πρέπει να διατηρείται λιγότερο από ή ίσο με 0,30 dB ανά βύσμα.
Για απαιτητικούς συνδέσμους πολλαπλών-hop, προσδιορίζοντας υποδοχές MTP χαμηλής-απώλειας στοMTP/MPO πολυτροπικό καλώδιο ινών patchτο τέλος αξίζει το premium. Κάθε καλώδιο θα πρέπει να αποστέλλεται με μεμονωμένα δεδομένα δοκιμής - 3Επαλήθευση συμβολομετρίας D τουλάχιστον της γεωμετρίας του δακτυλίου. Εάν ο προμηθευτής σας δεν μπορεί να παράσχει τεκμηρίωση δοκιμής ανά{3}}καλωδίου, αυτό είναι ένα κόκκινο σημάδι που αξίζει να διερευνήσετε πριν δεσμευτείτε για μια παραγγελία αγοράς.
Η καθαριότητα των συνδετήρων είναι εξίσου σημαντική με τον βαθμό σύνδεσης. Ένας μόνο μολυσμένος δακτύλιος σε έναν σύνδεσμο MTP 12-ινών μπορεί να προσθέσει 1–2 dB υπερβολικής απώλειας σε ολόκληρο το συγκρότημα. Τα αποκλειστικά MTP{6}}ειδικά καθαριστικά τροχών θα πρέπει να αποτελούν βασικό εξοπλισμό σε οποιαδήποτε εγκατάσταση που αναπτύσσει καλώδια πολλαπλών ινών. ΤήρησηΠροσαρμογείς οπτικών ινών MTP/MPOΗ σκόνη-που καλύπτεται όταν δεν χρησιμοποιείται είναι μια απλή συνήθεια που αποτρέπει έναν εκπληκτικό αριθμό κλήσεων αντιμετώπισης προβλημάτων.
Επιλογή μεταξύ στρογγυλού καλωδίου, οβάλ καλωδίου και γυμνής κορδέλας
Το συγκρότημα SC σε MTP/MPO 8 πυρήνων διατίθεται σε τρεις επιλογές τζάκετ και η επιλογή αφορά περισσότερο το φυσικό περιβάλλον δρομολόγησης παρά την απόδοση του σήματος.
Το στρογγυλό καλώδιο (συνήθως διαμέτρου 3,0 mm, κάλυμμα LSZH ή PVC) είναι το προεπιλεγμένο για τις περισσότερες εφαρμογές data center. Περνάει καθαρά μέσα από τυπικούς δακτυλίους διαχείρισης καλωδίων και κατακόρυφους οργανωτές και η στιβαρή κατασκευή του χειρίζεται επαναλαμβανόμενους χειρισμούς κατά τις μετακινήσεις, τις προσθήκες και τις αλλαγές.
Το οβάλ (επίπεδο) καλώδιο λειτουργεί καλά σε εγκαταστάσεις στο δάπεδο ή σε στενούς οριζόντιους δίσκους καλωδίων όπου το ύψος κάθετης στοίβαξης είναι περιορισμένο. Το καλώδιο γυμνής κορδέλας προσφέρει μέγιστη πυκνότητα για περιοχές επιθεμάτων εξαιρετικά{1}}υψηλής-πυκνότητας, αλλά ανταλλάσσει τη μηχανική αντοχή - είναι το καλύτερο για μόνιμες εγκαταστάσεις μέσα σε κασέτες ή patch panel όπου το καλώδιο δεν θα διαταραχθεί μετά τη δρομολόγηση.
Πώς συγκρίνεται με τα καλώδια εκτροπής MTP-σε-LC
Η πολύ πιο κοινή διαμόρφωση ξεμπλοκαρίσματος είναι το MTP σε LC, απλώς και μόνο επειδή το LC έχει γίνει η κυρίαρχη υποδοχή διπλής όψης στα σύγχρονα κέντρα δεδομένων. Λοιπόν, γιατί να επιδιώξετε ένα ξεμπλοκάρισμα στο SC; Η συμβατότητα με την εγκατεστημένη υποδομή είναι ο αποφασιστικός παράγοντας. Εάν η εγκατάστασή σας έχει ήδη τυποποιηθεί σε LC, δεν υπάρχει κανένα πλεονέκτημα σε ένα ξεμπλοκάρισμα SC. Αλλά αν οι υποδοχές SC είναι αυτό που υπάρχει στον τοίχο, στο patch panel ή στον εξοπλισμό, τοΔιαλειτουργικότητα του βύσματος SC με συστήματα πολλαπλών-ινών MTP/MPOμέσω ενός συγκροτήματος ξεμπλοκαρίσματος είναι η ταχύτερη διαδρομή προς υψηλότερο εύρος ζώνης χωρίς επανακαλωδίωση.
Οι υποδοχές SC διατηρούν επίσης πλεονεκτήματα σε ορισμένες εφαρμογές: ο μεγαλύτερος δακτύλιος τους 2,5 mm παρέχει ελαφρώς μεγαλύτερη επιφάνεια για φυσική επαφή, είναι ευκολότερος στον χειρισμό τους με χέρια με γάντια σε βιομηχανικά περιβάλλοντα και παραμένουν ο τυπικός σύνδεσμος στον εξοπλισμό FTTH OLT σε πολλές περιοχές.
Συχνές Ερωτήσεις
Ε: Μπορώ να χρησιμοποιήσω ένα καλώδιο ενημερωμένης έκδοσης SC σε MTP/MPO 8 πυρήνων για συνδέσεις 100G;
Α: Ναι. Ένας πομποδέκτης 100GBASE-SR4 QSFP28 χρησιμοποιεί τέσσερις παράλληλες λωρίδες 25G σε οκτώ ίνες - ακριβώς αυτό που παρέχει αυτό το καλώδιο. Κάθε ζεύγος διπλής όψης SC φέρει μία λωρίδα 25G. Για εφαρμογές μονής λειτουργίας 100G PSM4, καθορίστε μια έκδοση OS2 της διάταξης.
Ε: Τι τύπο πολικότητας πρέπει να παραγγείλω για εφαρμογές πομποδέκτη QSFP+;
Α: Η πολικότητα τύπου Β (Μέθοδος Β) είναι το πρότυπο για απευθείας συνδέσεις διακοπής QSFP. Εκτελεί μια πλήρη αντιστροφή συστοιχίας ινών, έτσι ώστε οι θέσεις μετάδοσης στο άκρο MTP να ευθυγραμμίζονται με τις θέσεις λήψης στο άκρο SC. Εκτός εάν ο σχεδιασμός της δομημένης καλωδίωσης απαιτεί ρητά τον Τύπο Α ή τον Τύπο Γ, παραγγείλετε τον Τύπο Β.
Ε: Χρειάζομαι έναν αρσενικό ή θηλυκό σύνδεσμο MTP στο πολυ-άκρο ινών;
A: Το θηλυκό (χωρίς καρφιτσωμένο) MTP είναι η τυπική διαμόρφωση για τη σύνδεση με πομποδέκτες QSFP και τους περισσότερους προσαρμογείς πίνακα ενημερωμένης έκδοσης κώδικα, οι οποίοι χρησιμοποιούν αρσενικούς (καρφιτσωμένους) συνδέσμους. Παραγγείλετε θηλυκό εκτός εάν η συγκεκριμένη τεκμηρίωση του εξοπλισμού σας αναφέρει διαφορετικά.

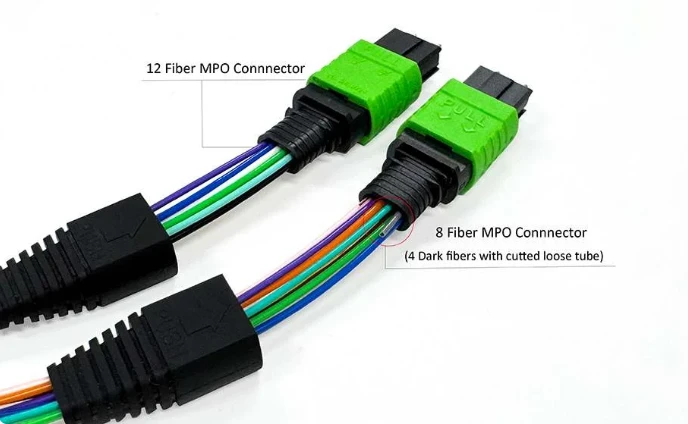

Ε: Είναι ένας σύνδεσμος MTP 8 ινών το ίδιο με ένα τυπικό MPO 12 ινών;
A: Ένα MTP 8-ινών χρησιμοποιεί το ίδιο φυσικό περίβλημα υποδοχής MPO-12, αλλά συμπληρώνει μόνο τις εξωτερικές οκτώ θέσεις ινών (1–4 και 9–12), αφήνοντας το κέντρο τέσσερις θέσεις κενές. Είναι μηχανικά συμβατό με τυπικούς προσαρμογείς MPO 12 ινών. Η βασική διαφορά είναι η χρήση ινών - ένα συγκρότημα 8 ινών εξαλείφει τις τέσσερις αχρησιμοποίητες ίνες που θα έμεναν σκοτεινές σε μια εφαρμογή QSFP.
Ε: Τι βαθμολογία Jacket Χρειάζομαι για Εγκαταστάσεις Plenum;
Α: Για καλωδίωση που διατρέχει χώρους χειρισμού αέρα-(πάνω από τα ανώτατα όρια, κάτω από υπερυψωμένα δάπεδα σε -διαβαθμισμένες περιοχές), καθορίστε το μπουφάν OFNP (Optical Fiber Nonconductive Plenum). Για κατακόρυφα ανυψωτικά μεταξύ των ορόφων, το OFNR (Riser) είναι αρκετό. Το LSZH (Low Smoke Zero Halogen) είναι το πρότυπο για τα περισσότερα διεθνή περιβάλλοντα κέντρων δεδομένων και απαιτείται σε πολλές ευρωπαϊκές και ασιατικές εγκαταστάσεις. Ο τοπικός σας οικοδομικός κώδικας υπαγορεύει την ελάχιστη απαίτηση.
