Το PC, το UPC και το APC αναφέρονται σε τρία στιλ γυαλίσματος που εφαρμόζονται στην ακραία επιφάνεια του δακτυλίου μέσα σε έναν σύνδεσμο οπτικών ινών. Το βερνίκι καθορίζει πόσο φως ανακλάται πίσω προς την πηγή σε κάθε σύνδεση - μια παράμετρο που ονομάζεται απώλεια επιστροφής. Αυτό το άρθρο αναλύει πώς διαφέρουν οι τρεις τύποι, πώς να τους αναγνωρίσετε στο πεδίο και ποιον να καθορίσετε για μια δεδομένη εφαρμογή.
Τρεις Πολωνικοί Τύποι, Μία Εξέλιξη
Και οι τρεις τύποι γυαλίσματος συνδέσμων λύνουν το ίδιο θεμελιώδες πρόβλημα: όταν δύο ακραίες όψεις ινών συναντώνται μέσα σε έναν σύνδεσμο, οποιοδήποτε διάκενο αέρα μεταξύ τους αναγκάζει το φως να αντανακλάται προς τα πίσω. Αυτή η ανακλώμενη ενέργεια - που ονομάζεται οπίσθια ανάκλαση ή απώλεια οπτικής επιστροφής (ORL) - ταξιδεύει προς την πηγή λέιζερ και μπορεί να υποβαθμίσει την ποιότητα του σήματος, να αυξήσει τα ποσοστά σφάλματος bit ή να αποσταθεροποιήσει τα αναλογικά συστήματα. Η διαφορά μεταξύ PC, UPC και APC είναι το πόσο επιθετικά επιτίθεται κάθε σχέδιο σε αυτό το κενό αέρα.
Η αρχική επίπεδη-γυαλισμένη υποδοχή σύνδεσης από τη δεκαετία του 1970 άφησε ένα κενό αρκετά μεγάλο ώστε να αναπηδά περίπου το 4% του φωτός πίσω στο σύστημα (-14 dB απώλεια επιστροφής). Αυτό ήταν το σημείο εκκίνησης. Οι τρεις τύποι γυαλίσματος που ακολούθησαν ο καθένας έσφιξαν την επαφή με διαφορετικό τρόπο:
Η/Υ (Φυσική επαφή)αντικατέστησε την επίπεδη επιφάνεια με έναν ελαφρώς κυρτό θόλο στη δεκαετία του 1980. Η καμπυλότητα συγκέντρωσε την πίεση στον πυρήνα των ινών, αναγκάζοντας τις δύο γυάλινες όψεις σε άμεση επαφή. Η απώλεια επιστροφής βελτιώθηκε σε περίπου -40 dB. Ο υπολογιστής έγινε το προεπιλεγμένοπρώιμοι τύποι σύνδεσης SC, FC και ST, αλλά η μεγάλη ακτίνα του θόλου εξακολουθούσε να αφήνει ένα ευρύ κομμάτι επαφής που ανεχόταν τις ατέλειες. Θα εξακολουθείτε να βρίσκετε βερνίκι για υπολογιστές σε παλαιού τύπου εξοπλισμό τηλεπικοινωνιών - λειτουργεί, αλλά είναι η πιο αδύναμη απόδοση από τα τρία και σπάνια προσδιορίζεται για νέες εκδόσεις.
UPC (Υπερφυσική επαφή)δεν είναι νέο σχέδιο αλλά μια καλύτερη διαδικασία στίλβωσης που εφαρμόζεται στον ίδιο θόλο. Ένας εκτεταμένος κύκλος γυαλίσματος παράγει λεπτότερο φινίρισμα επιφάνειας και στενότερη ακτίνα καμπυλότητας, η οποία πιέζει τους πυρήνες των ινών μεταξύ τους με μεγαλύτερη ακρίβεια. Η απώλεια επιστροφής φτάνει τα -50 dB ή καλύτερα - δεκαπλάσια-βελτίωση σε σχέση με τον υπολογιστή. Αυτό είναι το άλογο εργασίας. ΓαλανόσωμοςLC UPC μονής λειτουργίας-καλώδια μπαλωμάτωνβρίσκονται σχεδόν σε κάθε κέντρο δεδομένων, εταιρικό ράφι και ράφι DWDM μετρό που παράγονται σήμερα. Εάν κανείς δεν όρισε διαφορετικά, οι πιθανότητες είναι ότι οι συνδέσεις σας είναι UPC. Η μία προειδοποίηση: οι επαναλαμβανόμενοι κύκλοι ζευγαρώματος μπορεί να χαράξουν το θόλο και να μειώσουν την απώλεια επιστροφής με την πάροδο του χρόνου, επομένως η επιθεώρηση και ο καθαρισμός πριν από κάθε σύνδεση δεν είναι προαιρετικοί - είναι αυτό που διατηρεί το UPC στην απόδοση της ονομαστικής προδιαγραφής.
APC (γωνιακή φυσική επαφή)υιοθετεί μια ριζικά διαφορετική προσέγγιση. Αντί για κάθετο θόλο, η ακραία όψη του δακτυλίου γυαλίζεται σε γωνία 8-μοιρών. Το ανακλώμενο φως δεν ταξιδεύει πλέον πίσω στον πυρήνα - εξέρχεται στην επένδυση ινών και διαχέεται. Χωρίς εφέ καθρέφτη. Η απώλεια επιστροφής φτάνει τα -60 dB ή καλύτερα, που είναι 0,0001% ανακλώμενη ισχύς. Η APC αξίζει μια βαθύτερη ματιά γιατί συμπεριφέρεται αρκετά διαφορετικά από το PC και το UPC ώστε να εγγυάται το δικό της σύνολο κανόνων - που καλύπτονται στην επόμενη ενότητα.
| Πολωνικός Τύπος | Γεωμετρία τελικού προσώπου | Τυπική απώλεια επιστροφής | Ανακλώμενη ισχύς | Απώλεια εισαγωγής | Κατάσταση |
|---|---|---|---|---|---|
| Επίπεδη (κληρονομιά) | Επίπεδα | -14 dB | ~4% | ~0,3 dB | Απηρχαιωμένος |
| Η/Υ | Κυρτός θόλος, μεγάλη ακτίνα | -40 dB | ~0.01% | ~0,3 dB | Παλιό, σπάνιο σε νέες εγκαταστάσεις |
| UPC | Κυρτός θόλος, σφιχτή ακτίνα | -50 dB | ~0.001% | ~0,2 dB | Βιομηχανικό πρότυπο για ψηφιακές συνδέσεις |
| APC | Γωνία επιφάνεια 8 μοιρών | -60 dB+ | ~0.0001% | ~0,2 dB | Απαιτείται για PON, RF, αναλογικό |
Τα ντεσιμπέλ είναι λογαριθμικά, επομένως τα κενά σε αυτόν τον πίνακα είναι πολύ μεγαλύτερα από ό,τι φαίνονται. Το άλμα από -40 dB (PC) σε -60 dB (APC) δεν είναι "50% καλύτερο" - είναι 100x μείωση της ανακλώμενης ισχύος.
Γιατί το APC έχει μεγαλύτερη σημασία από ό,τι υποδηλώνουν οι αριθμοί
Η προδιαγραφή -60 dB είναι εντυπωσιακή στα χαρτιά, αλλά το πραγματικό πλεονέκτημα της APC φαίνεται σε ένα συγκεκριμένο σενάριο ανάπτυξης που το UPC χειρίζεται άσχημα: μη συνδυασμένες θύρες.

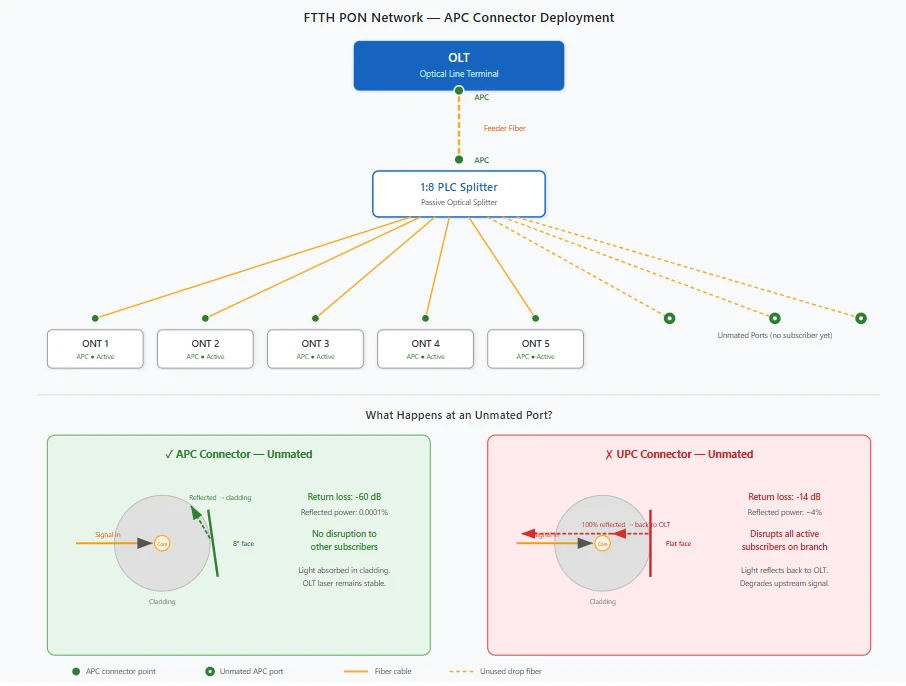

Σε δίκτυα FTTH χρησιμοποιώνταςΟπτικοί διαχωριστές PLC, οι θύρες συνδρομητών είναι συχνά σκοτεινές κατά την αρχική διάθεση - τα σπίτια δεν έχουν συνδεθεί ακόμα. Κάθε μη συνδεδεμένος σύνδεσμος UPC σε αυτόν τον διαχωριστή λειτουργεί ως καθρέφτης, αναπηδώντας όλο το προσπίπτον φως κατευθείαν πίσω προς τον ακροδέκτη της οπτικής γραμμής. Πολλαπλασιάστε το σε οκτώ ή δεκαέξι ανοιχτές θύρες και η αθροιστική ανάκλαση μπορεί να διαταράξει τους ενεργούς συνδρομητές που μοιράζονται τον ίδιο κλάδο διαχωριστή. Με το APC, οι μη συνδεδεμένες θύρες δεν αποτελούν-πρόβλημα. Ο γωνιακός δακτύλιος εκτρέπει το φως στην επένδυση είτε υπάρχει δεύτερη ίνα είτε όχι. Αυτή η μεμονωμένη συμπεριφορά είναι ο λόγος που τα πρότυπα GPON, XGS-PON και 50G-PON επιβάλλουν την APC σε όλο το οπτικό δίκτυο διανομής.
Πέρα από το PON, το APC είναι το πρότυπο για επικάλυψη βίντεο CATV και ραδιοσυχνοτήτων, συστήματα κατανεμημένων κεραιών, αμφίδρομα WDM, οπτικές αλυσίδες υψηλής-ενισχυμένης ισχύος και συνεκτικά οπτικά που χρησιμοποιούν διαμόρφωση PAM4 ή 16QAM - οποιοδήποτε σύστημα όπου η ανακλώμενη ενέργεια{{4}εισέρχεται εκ νέου στην κοιλότητα του λέιζερ.
Ένας σημαντικός περιορισμός: Το APC polish είναι μόνο μονή-λειτουργία. Τα συστήματα πολλαπλών λειτουργιών (OM3, OM4, OM5) είναι πολύ λιγότερο ευαίσθητα στην οπίσθια αντανάκλαση και τυποποιούνται σε UPC ή PC. Εάν το έργο σας χρησιμοποιεί πολυτροπική ίνα, το APC δεν ισχύει.
Τρόπος αναγνώρισης συνδέσεων PC, UPC και APC στο πεδίο
Η εσφαλμένη αναγνώριση γυαλίσματος συνδετήρων οδηγεί σε αναντιστοιχίες συνδέσεων, αποτυχημένες συνδέσεις και κατεστραμμένους συνδέσμους. Δείτε πώς μπορείτε να τα ξεχωρίσετε χρησιμοποιώντας τέσσερις μεθόδους, από την πιο γρήγορη έως την πιο αξιόπιστη.
1. Χρώμα σώματος συνδετήρα
Ο πιο γρήγορος έλεγχος. Η σύμβαση χρωμάτων της βιομηχανίας είναι:
| Πολωνικός Τύπος | Ενιαία-Χρώμα λειτουργίας | Χρώμα πολλαπλών λειτουργιών |
|---|---|---|
| Η/Υ | Μπλε (παλαιότερο εργαλείο) ή μπεζ | Μπεζ (OM1/OM2) |
| UPC | Μπλε | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Πράσινος | N/A (μόνο-λειτουργία) |
Το πράσινο σημαίνει APC - πάντα. Μπλε σημαίνει UPC σε μονή-λειτουργία ή υπολογιστή σε παλαιότερο εξοπλισμό. Οι υποδοχές πολλαπλών λειτουργιών ακολουθούν το χρώμα βαθμού ινών (aqua, ματζέντα, μπεζ). Το ταίριασμαπροσαρμογέας οπτικών ινώνή το διάφραγμα θα έχει το ίδιο χρώμα, επομένως ένας πράσινος προσαρμογέας δέχεται μόνο πράσινους συνδέσμους.
2. Έντυπες σημάνσεις
Τα περισσότερα εργοστασιακά-τερματισμένα patch καλώδια καικοτσιδάκια οπτικών ινώνεκτυπώστε τον τύπο γυαλίσματος απευθείας στο σώμα του βύσματος ή στο περίβλημα του καλωδίου κοντά στον σύνδεσμο. Αναζητήστε κείμενο όπως "LC/UPC", "SC/APC" ή "FC/PC". Εάν η ετικέτα λέει μόνο "LC" ή "SC" χωρίς ονομασία βερνίκι, είναι σχεδόν βέβαιο ότι οι κατασκευαστές UPC - αντιμετωπίζουν το UPC ως προεπιλογή και μερικές φορές παραλείπουν την ετικέτα.
3. Πρόσοψη άκρου φερρούλου κάτω από πεδίο ινών
Αυτή είναι η οριστική μέθοδος αναγνώρισης. Κάτω από ένα εύρος ινών 200x ή 400x, ένας δακτύλιος UPC ή PC εμφανίζει έναν κυκλικό, κεντραρισμένο πυρήνα ινών με το μοτίβο ανάκλασης στο κέντρο του πυρήνα - η επιφάνεια είναι κάθετη στο θεατή. Ένας δακτύλιος APC φαίνεται ορατά διαφορετικός: το μοτίβο ανάκλασης είναι μετατοπισμένο επειδή η γωνία 8-μοιρών μετατοπίζει την επιστροφή του φωτός εκτός κέντρου. Με λίγη εξάσκηση, η διάκριση είναι αμέσως εμφανής. Εάν επιθεωρείτε τακτικά τους συνδέσμους, θα αρχίσετε να αναγνωρίζετε τις ακραίες όψεις του APC με μια ματιά.
4. Φυσική αίσθηση κατά το ζευγάρωμα
Οι υποδοχές APC με περιβλήματα με κλειδί (όπως το SC/APC) έχουν πλάτος κλειδιού που διαφέρει από το SC/UPC, καθιστώντας φυσικά πιο δύσκολη την εισαγωγή σε λάθος προσαρμογέα. Οι υποδοχές LC δεν διαθέτουν αυτό το μηχανικό κλείδωμα, επομένως το LC/APC μπορεί να εισαχθεί σε έναν προσαρμογέα LC/UPC -, γι' αυτό ακριβώς είναι σημαντικός ο έλεγχος χρώματος και ετικετών πριν πιέσετε οτιδήποτε.
Τι συμβαίνει όταν ζευγαρώνετε το APC με το UPC
Αυτό αξίζει τη δική του επισήμανση γιατί οι συνέπειες δεν είναι θεωρητικές. Όταν ένας πράσινος σύνδεσμος APC εισέρχεται σε έναν μπλε προσαρμογέα UPC - ή αντίστροφα -, η γωνιακή ακραία όψη συναντά έναν επίπεδο θόλο. Οι δύο επιφάνειες εφάπτονται μόνο σε ένα λεπτό κομμάτι επαφής, δημιουργώντας ένα τεράστιο κενό αέρα στο μεγαλύτερο μέρος του πυρήνα των ινών. Η απώλεια εισαγωγής αυξάνεται πολύ πάνω από 1 dB. Η απώλεια επιστροφής καταρρέει. Και η πίεση εκτός-άξονα τρίβεται και στις δύο επιφάνειες του δακτυλίου, σημειώνοντας γρατσουνιές που δεν μπορούν να καθαριστούν.
Οι κατεστραμμένοι δακτύλιοι συνήθως δεν μπορούν να-γυαλιστούν ξανά - ο σύνδεσμος ή η ουρά πρέπει να αποκοπεί και να αντικατασταθεί. Ένα αταίριαστο ζεύγος κατά τη διάρκεια ενός-παραθύρου συντήρησης αργά τη νύχτα μπορεί να μετατραπεί σε διακοπή πολλών-ωρών. Η πρόληψη είναι απλή: ελέγξτε το χρώμα, διαβάστε την ετικέτα, μην πιέζετε ποτέ μια σύνδεση που αισθάνεστε λάθος.
Επιλογή του σωστού Connector Polish για την εφαρμογή σας
Οι υποδοχές υπολογιστή έχουν βγει από την κύρια χρήση. Εάν η εγκατάσταση σας εξακολουθεί να τις χρησιμοποιεί με εξοπλισμό τηλεπικοινωνιών παλαιού τύπου, αντικαταστήστεσυνδετήρες οπτικών ινώνείναι διαθέσιμα, αλλά η εναλλαγή σε UPC κατά το επόμενο παράθυρο συντήρησης είναι μια φθηνή αναβάθμιση.
Το UPC καλύπτει το ευρύτερο φάσμα εφαρμογών. Εταιρικό LAN, διασυνδέσεις κέντρων δεδομένων, Ethernet μετρό, μεταφορά DWDM - οτιδήποτε ψηφιακό όπου ο προϋπολογισμός απώλειας επιστροφής επιτρέπει -50 dB. Τα ανταλλακτικά είναι φθηνά, το οικοσύστημα είναι ώριμο και η απόδοση είναι αποδεδειγμένη.
Το APC είναι η σωστή κλήση όταν η ανάκλαση προς τα πίσω καθοδηγεί την απόδοση του συστήματος: παθητικά οπτικά δίκτυα FTTx, επικάλυψη CATV/RF, DAS, WDM, συνεκτική οπτική και οποιαδήποτε αρχιτεκτονική που εκτελείται μέσω οπτικών διαχωριστών με δυνητικά μη συνδεδεμένες θύρες. Το premium τιμής είναι περίπου 10 έως 30 τοις εκατό σε ισοδύναμα ανταλλακτικά UPC. Για εγκαταστάσεις πεδίου FTTH,Γρήγορες υποδοχές SC APCμειώστε αυτό το κόστος-ανά- περαιτέρω, εξαλείφοντας την εποξειδική ουσία και γυαλίζοντας - ένας τεχνικός μπορεί να τερματίσει ένα καλώδιο πτώσης σε λιγότερο από ένα λεπτό.
Όποιο γυαλιστικό κι αν επιλέξετε, μην ανακατεύετε ποτέ το APC με το UPC σε σημείο ζευγαρώματος. Εάν το δίκτυο μεταβαίνει μεταξύ τύπων γυαλίσματος, η μεταβίβαση πρέπει να γίνει σε μετατροπέα πολυμέσων, διαχωριστή ή ONU - όχι μέσω προσαρμογέα.
Καθαρισμός και Συντήρηση
Ρωτήστε οποιονδήποτε τεχνικό ινών τι σκοτώνει την απόδοση του συνδετήρα και η απάντηση είναι βρωμιά. Ένα σωματίδιο στην ακραία όψη του δακτυλίου μπορεί να αυξήσει την απώλεια εισαγωγής πάνω από 1 dB και να καταστρέψει την απώλεια επιστροφής. Επιθεωρήστε κάθε ακραία όψη σε 200x ή 400x με ένα πεδίο ινών πριν ζευγαρώσετε. Στεγνώστε πρώτα το καθαριστικό κασετών. Εάν επιβιώσει η μόλυνση, βρέξτε-στη συνέχεια-στεγνώστε με IPA. Παραλείψτε τον πεπιεσμένο αέρα - σπρώχνει σωματίδια στην κορυφή του δακτυλίου αντί να τα καθαρίσει.
Οι σύνδεσμοι UPC υποβαθμίζονται γρηγορότερα σε επαναλαμβανόμενους κύκλους ζευγαρώματος από ό,τι το APC, επομένως εάν ένας σύνδεσμος UPC εμφανίσει ερπυστική απώλεια κατά τη διάρκεια των δοκιμών ρουτίνας, η αιτία μπορεί να είναι μια φθαρμένη λαβή. Οι δακτύλιοι APC αντέχουν καλύτερα στους κύκλους επανασύνδεσης, αλλά εξακολουθούν να απαιτούν τον ίδιο καθαρισμό-πριν-του συντρόφου. Για συνδέσμους PON που βασίζονται σε APC-, προσθέστε μια μέτρηση απώλειας επιστροφής στη λίστα ελέγχου αποδοχής - μόνο ένας μετρητής ισχύος δεν θα πιάσει έναν σύνδεσμο με κακή απόδοση στίλβωσης υπό γωνία.
Πού οδεύει το Connector Polish Technology
Το 50G-PON και τα συνεκτικά οπτικά σε δίκτυα μετρό/πρόσβασης περιορίζουν περαιτέρω τις ανοχές ανάκλασης-. Το APC είναι όλο και περισσότερο η προεπιλογή για οποιονδήποτε-σύνδεσμο μονής-λειτουργίας υψηλής ταχύτητας που χρησιμοποιεί προηγμένη διαμόρφωση. Η αυτοματοποιημένη στίλβωση και η παρεμβολομετρική επιθεώρηση έχουν κλείσει το χάσμα απώλειας εισαγωγής μεταξύ APC και UPC - αυτό που απομένει είναι το πλεονέκτημα απώλειας επιστροφής και αυτό είναι η φυσική: η γωνία 8 μοιρών είναι μια δομική άκρη που δεν μπορεί να αναπαραχθεί επίπεδη στίλβωση.
Κατώτατη γραμμή: UPC για ψηφιακό, APC για οτιδήποτε είναι ευαίσθητο σε αντανάκλαση-. Ταιριάξτε τους τύπους βερνικιού από άκρη σε άκρη, κρατήστε τα φερμουάρ καθαρά και οι σύνδεσμοι χειρίζονται τα υπόλοιπα.
Συχνές Ερωτήσεις
Ε: Μπορώ να χρησιμοποιήσω ένα ενημερωμένο καλώδιο UPC σε εξοπλισμό με την ένδειξη "APC" - ή το αντίστροφο;
Α: Όχι. Ακόμα κι αν ο σύνδεσμος εφαρμόζει μηχανικά, η υπό γωνία-προς-επίπεδη επαφή προκαλεί μεγάλη απώλεια και καταστρέφει και τους δύο φερμουάρ. Ο εξοπλισμός με την ένδειξη APC απαιτεί τα καλώδια επιδιόρθωσης APC - δεν υποκαθιστούν το UPC. Το κόστος δύο κατεστραμμένων συνδέσμων και ενός ρολού φορτηγού υπερβαίνει κατά πολύ τη διαφορά τιμής.
Ε: Το έργο μου χρησιμοποιεί ίνα πολλαπλών λειτουργιών OM4. Πρέπει να προσδιορίσω το APC;
Α: Όχι. Το APC είναι μονό-γυάλισμα. Τα συστήματα πολλαπλών λειτουργιών είναι από τη φύση τους λιγότερο ευαίσθητα στην οπίσθια ανάκλαση και η βιομηχανία έχει τυποποιήσει το UPC (ή τον υπολογιστή σε παλαιότερο εξοπλισμό) για όλες τις κατηγορίες πολλαπλών λειτουργιών. Καθορίστε το UPC για εφαρμογές OM3, OM4 και OM5.
Ε: Πόσες φορές μπορεί να συνδυαστεί ένας σύνδεσμος UPC πριν χρειαστεί αντικατάσταση;
Α: Οι περισσότεροι κατασκευαστές αξιολογούν τους συνδέσμους UPC για 500 έως 1.000 κύκλους ζευγαρώματος υπό κατάλληλες συνθήκες καθαρισμού. Στην πράξη, ο αριθμός εξαρτάται σε μεγάλο βαθμό από την πειθαρχία χειρισμού. Ένας σύνδεσμος που επιθεωρείται και καθαρίζεται πριν από κάθε ζευγάρωμα μπορεί να διαρκέσει πολύ περισσότερο από 1.000 κύκλους. Κάποιο που λερώνεται στην πρίζα μπορεί να εμφανίσει υποβαθμισμένη απώλεια επιστροφής μετά από μερικές δεκάδες χρήσεις. Οι σύνδεσμοι APC γενικά ανέχονται περισσότερους κύκλους ζευγαρώματος επειδή η γωνιακή επιφάνεια είναι λιγότερο ευαίσθητη στον τύπο φθοράς της κορυφής που αντιμετωπίζουν οι επίπεδοι θόλοι.
