Gigabit Ethernet εναντίον. 2.5G εναντίον. 5Θύρα G

Ποια ταχύτητα πολλαπλών-Gig χρειάζεται το δίκτυό σας;

Μια θύρα Ethernet 5G - επίσημα γνωστή ως 5GBASE-T σύμφωνα με το πρότυπο IEEE 802.3bz - παρέχει 5 gigabits ανά δευτερόλεπτο μέσω της τυπικής χάλκινης καλωδίωσης Cat5e ή Cat6, μεταξύ του ευρέως διαδεδομένου Ethernet 2,5 Gigabit Ethernet και του υψηλότερου Gigabit Ethernet{10}.Για όποιον κατασκευάζει ή αναβαθμίζει ένα ενσύρματο δίκτυο σήμερα, το ερώτημα δεν είναι πλέον αν το Gigabit Ethernet είναι αρκετά γρήγορο. Στα περισσότερα περιβάλλοντα, δεν είναι - όταν τα σημεία πρόσβασης WiFi 6E πιέζουν 2,4 Gbps, οι συσκευές NAS αποστέλλονται με NIC πολλαπλών-συσκευών και οι ISP σε μεγάλες περιοχές του μετρό προσφέρουν πλέον οικιστικά σχέδια 2 gig. Το πραγματικό ερώτημα είναι πόσο πέρα ​​από το 1 Gbps πρέπει να πάτε και πόσο κοστίζει πραγματικά αυτή η αναβάθμιση σε υλικό, καλωδίωση και πολυπλοκότητα.

Αυτός ο οδηγός περιγράφει τις πρακτικές διαφορές μεταξύ των θυρών Ethernet 1G, 2.5G και 5G, την υποδομή που απαιτεί η καθεμία και πώς να αποφασίσετε ποιο επίπεδο ταχύτητας ταιριάζει στη συγκεκριμένη ρύθμισή σας - είτε πρόκειται για οικιακό γραφείο, για μια μικρή επιχείρηση ή για ανάπτυξη πολλαπλών-AP σε πανεπιστημιούπολη. Οι προτάσεις εδώ αντικατοπτρίζουν κοινά μοτίβα από αναπτύξεις δικτύων SMB και επιχειρήσεων που χρησιμοποιούν εξοπλισμό συμβατό με το IEEE 802.3bz-.

Τι σημαίνει στην πραγματικότητα Multi-Gig Ethernet

Για δύο δεκαετίες, το Gigabit Ethernet ήταν το ανώτατο όριο για την τοπική δικτύωση-με βάση το χαλκό. Το πρότυπο 1000BASE-T, που επικυρώθηκε το 1999, παρείχε 1 Gbps μέσω καλωδίωσης Cat5e και έγινε η προεπιλεγμένη ταχύτητα θύρας σε οτιδήποτε, από δρομολογητές καταναλωτών έως εταιρικούς διακόπτες. Λειτούργησε. Για μεγάλο χρονικό διάστημα, τίποτα στο τυπικό δίκτυο δεν παρήγαγε αρκετή κίνηση για να το κορεστεί.

Αυτό άλλαξε όταν οι ασύρματες ταχύτητες ξεπέρασαν το ενσύρματο backhaul. Το WiFi 5 (802.11ac) θα μπορούσε ήδη να υπερβαίνει το 1 Gbps συνολική απόδοση. Το WiFi 6 (802.11ax) ώθησε τους θεωρητικούς ρυθμούς πέρα ​​από τα 9,6 Gbps. Ξαφνικά το σημείο συμφόρησης βρισκόταν πίσω από το AP, όχι μπροστά του: ένα σημείο πρόσβασης ικανό 2+ Gbps τροφοδοτείτο από μία μόνο ανοδική σύνδεση Gigabit και κάθε πελάτης στην ασύρματη πλευρά μοιράζεται αυτό το ανώτατο όριο 1G.

Το IEEE απάντησε το 2016 με 802.3bz, το οποίο καθόρισε δύο νέα επίπεδα ταχύτητας - 2.5GBASE-T και 5GBASE-T. Η κρίσιμη επιλογή σχεδιασμού ήταν η συμβατότητα καλωδίωσης προς τα πίσω. Και τα δύο πρότυπα σχεδιάστηκαν για να διατρέχουν τα ίδια καλώδια Cat5e και Cat6 που είναι ήδη εγκατεστημένα στα περισσότερα κτίρια, χρησιμοποιώντας τους ίδιους συνδέσμους RJ45. Χωρίς επανακαλωδίωση. Δεν υπάρχουν νέα patch panel. Αυτή η μεμονωμένη απόφαση είναι που έκανε πρακτική την υιοθέτηση πολλών{14}συσκευών - και είναι ο λόγος που βλέπετε θύρες 2.5G να εμφανίζονται σε mainstream μητρικές πλακέτες, δρομολογητές WiFi και συσκευές NAS σήμερα.

Πλαίσιο Γρήγορων Αποφάσεων

Πριν βουτήξετε στις λεπτομέρειες, εδώ είναι η σύντομη έκδοση. Στις περισσότερες αναπτύξεις SMB και οικιακού δικτύου, η απόφαση καταλήγει σε τέσσερα μοτίβα:

• Κυρίως συσκευές γραφείου (εκτυπωτές, VoIP, βασικοί σταθμοί εργασίας):Μείνετε στο 1G - αυτές οι συσκευές δεν διαθέτουν NIC πολλαπλών-συσκευών και θα διαπραγματεύονται σε Gigabit ανεξάρτητα.
• Σημεία πρόσβασης WiFi 6/6E ή NAS με θύρες πολλαπλών-συσκευών:Η αναβάθμιση σε 2,5G - εξαλείφει τη συμφόρηση Gigabit με το χαμηλότερο πρόσθετο κόστος.
• Βαριές μεταφορές αρχείων, επεξεργασία βίντεο ή{0}}συγκέντρωση AP υψηλής πυκνότητας:Ανεβάστε το 5G - η επιπλέον απόδοση είναι σημαντική όταν η διαρκής μετακίνηση δεδομένων είναι ο κανόνας.
• Σύνδεσμοι ορόφου-προς-ορόφους, μεταξύ-ραχοκοκαλιάς κτιρίου ή αποστάσεις πέραν των 100 μέτρων:Ανοδικές ζεύξεις ινών - χάλκινες κορυφές στα 100 μέτρα. fiber χειρίζεται 10G+ σε χιλιόμετρα.

Το υπόλοιπο αυτού του οδηγού εξηγεί το σκεπτικό και τις ανταλλαγές πίσω από καθεμία από αυτές τις επιλογές.

1G vs. 2.5G vs. 5G: Όπου προσγειώνονται οι διαφορές

Οι πρωτογενείς αριθμοί ταχύτητας είναι ξεκάθαροι - 1.000 Mbps, 2.500 Mbps, 5.000 Mbps -, αλλά οι πραγματικές διαφορές φαίνονται στις απαιτήσεις υποδομής, στην παραγωγή θερμότητας, στο κόστος και στο τι επιτρέπει στην πράξη κάθε επίπεδο.

Οι εκτιμήσεις κόστους αντικατοπτρίζουν την κατά προσέγγιση τιμολόγηση της αγοράς από τις αρχές του 2026 για διαχειριζόμενες και μη διαχειριζόμενες θύρες πολλαπλών-Gig switch. Η πραγματική τιμολόγηση ποικίλλει ανάλογα με τον προμηθευτή, τον αριθμό θυρών και το σύνολο χαρακτηριστικών.

Μερικά σημεία που τείνουν να έχουν μεγαλύτερη σημασία από τις ακατέργαστες προδιαγραφές. Πρώτον, το 2.5G έχει γίνει το de facto τυπικό multi-επίπεδο gig στο υλικό καταναλωτών και προμηθευτών. Οι περισσότεροι δρομολογητές WiFi 6 και WiFi 6E διατίθενται πλέον με τουλάχιστον μία θύρα WAN 2,5G. Πολλές συσκευές NAS μεσαίας κατηγορίας-περιλαμβάνουν NIC 2,5G. Οι κατασκευαστές μητρικών πλακών έχουν μετακινηθεί σε μεγάλο βαθμό από το 1G στο 2,5G στις κύριες επιτραπέζιες πλακέτες από το 2022 περίπου. Αυτή η καμπύλη υιοθέτησης σημαίνει ότι ο εξοπλισμός 2,5G είναι εύκολος στην πηγή και ολοένα και πιο προσιτός.

Δεύτερον, το 5G Ethernet καταλαμβάνει μια στενότερη θέση - τουλάχιστον προς το παρόν. Εμφανίζεται σε διαχειριζόμενους διακόπτες υψηλότερης-τελικής, σε σημεία πρόσβασης επιχειρήσεων που συγκεντρώνουν επισκεψιμότητα από πολλαπλά SSID και σε σταθμούς εργασίας που πραγματοποιούν συνεχείς μεταφορές αρχείων στον χώρο αποθήκευσης δικτύου. Το υλικό υπάρχει και λειτουργεί καλά, αλλά το premium τιμής πάνω από 2,5G παραμένει αισθητό. Για πολλές ρυθμίσεις, το 2.5G εξαλείφει ήδη τη συμφόρηση Gigabit χωρίς να απαιτεί πρόσθετη επένδυση.

Καλωδίωση: Αυτό που ήδη έχετε μάλλον λειτουργεί

Αυτό είναι το μέρος που συχνά εκπλήσσει τους ανθρώπους που σχεδιάζουν μια αναβάθμιση πολλών-συναυλιών. Τόσο το 2,5GBASE-T όσο και το 5GBASE-T σχεδιάστηκαν ειδικά για να λειτουργούν πάνω από εγκατεστημένη καλωδίωση Cat5e σε πλήρη απόσταση 100-μέτρων που ορίζεται από τα πρότυπα δομημένης καλωδίωσης. Το Cat6 παρέχει πρόσθετο χώρο για το κεφάλι και γενικά συνιστάται για τρεξίματα 5G σε περιβάλλοντα με καλώδια υψηλότερης αλληλεπίδρασης - σε κλειστό αγωγό, για παράδειγμα - αλλά δεν απαιτείται αυστηρά από την προδιαγραφή 802.3bz.

Η πρακτική επίπτωση: αν το κτίριό σας ήταν ενσύρματο με Cat5e οποιαδήποτε στιγμή τα τελευταία 20 χρόνια, πιθανότατα μπορείτε να κάνετε αναβάθμιση από Gigabit σε 2,5G ή 5G αλλάζοντας μόνο το υλικό διακόπτη και τελικό σημείο. Χωρίς τράβηγμα νέου καλωδίου. Δεν υπάρχουν ξανά-πίνακες ενημέρωσης κώδικα που τερματίζουν. Για τυπικά περιβάλλοντα γραφείων και οικιστικές εγκαταστάσεις, αυτό καθιστά το multi{8}}συσκευή μία από τις πιο οικονομικές-διαθέσιμες αναβαθμίσεις ταχύτητας - που αγοράζετε θύρες, όχι υποδομές.

Τούτου λεχθέντος, η ποιότητα των καλωδίων έχει μεγαλύτερη σημασία σε υψηλότερες ταχύτητες από ό,τι στο Gigabit. Οι κακώς τερματισμένες υποδοχές, τα τσακισμένα καλώδια ή οι διαδρομές που μόλις βρίσκουν το όριο των 100-μέτρων στο 1G ενδέχεται να μην διαπραγματεύονται αξιόπιστα στο 5G. Στις αναπτύξεις SMB έχουμε αντιμετώπιση προβλημάτων, ο πιο συνηθισμένος ένοχος πίσω από τις διακοπτόμενες διακοπές συνδέσμου μετά από αναβάθμιση πολλαπλών-συναυλιών είναι ένα φθαρμένο καλώδιο ενημέρωσης κώδικα στο rack - όχι η οριζόντια καλωδίωση. Εάν δείτε προβλήματα διαπραγμάτευσης, δοκιμάστε την ύποπτη εκτέλεση με έναν πιστοποιητικό καλωδίου που έχει ονομαστική ταχύτητα προορισμού πριν αντικαταστήσετε το υλικό του διακόπτη.

Όταν ο χαλκός εξαντληθεί: Ο ρόλος των ανοδικών συνδέσμων ινών

Το Multi{0}}Gig copper χειρίζεται καλά το επίπεδο πρόσβασης, αλλά κάθε δίκτυο χρειάζεται τελικά μια ραχοκοκαλιά που δεν μπορεί να προσφέρει ο χαλκός. Καθώς οι ταχύτητες{2}}του επιπέδου πρόσβασης αυξάνονται από 1G σε 2,5G και 5G, το απαιτούμενο εύρος ζώνης συγκέντρωσης μεταξύ των μεταγωγέων και του πυρήνα αυξάνεται αναλογικά. Ένας πλήρως φορτωμένος διακόπτης 24-θυρών 2.5G μπορεί να δημιουργήσει έως και 60 Gbps συνολικής κίνησης - και αυτή η κίνηση χρειάζεται μια διαδρομή προς τον πυρήνα.

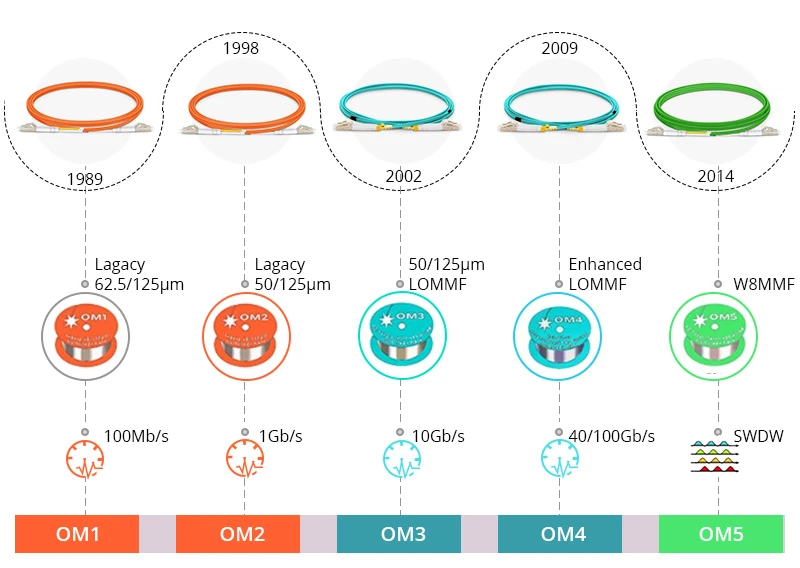

Αυτό είναι όπου οι uplinks οπτικών ινών κερδίζουν τη θέση τους. Οι διαχειριζόμενοι διακόπτες πολλαπλών συναυλιών συνήθως περιλαμβάνουν μία ή δύο υποδοχές SFP+ ή SFP28 που δέχονται πομποδέκτες οπτικών ινών. Για τρεξίματα μέσα σε ντουλάπα δεδομένων ή μεταξύ γειτονικών ραφιών,Πολύτροπη ίνα OM3 ή OM4σε συνδυασμό με οπτικά κοντής-προσέγγισης χειρίζεται άνετα 10G σε αποστάσεις έως 300–400 μέτρα. Προ-τερματίστηκεΚαλώδια επικάλυψης ινών LC-σε-LCείναι η τυπική διασύνδεση για αυτές τις συνδέσεις.

Για τρεξίματα από-προς-δάπεδο ή από κτίριο-σε-ραχοκοκαλιά κτιρίου,ίνα μονής-λειτουργίαςμε προδιαγραφή OS2 είναι η προεπιλογή. Σε συνδυασμό με τα οπτικά LR (Long Reach), η μονή-λειτουργία υποστηρίζει 10G σε αποστάσεις έως και 10 km - πολύ πέρα ​​από αυτό που μπορεί να προσφέρει οποιοδήποτε πρότυπο χαλκού. Η επιλογή μεταξύ μιας-λειτουργίας και της πολλαπλής λειτουργίας επηρεάζει κάθε στοιχείο του συνδέσμου: πομποδέκτες, καλώδια ενημέρωσης, προσαρμογείς και υλικό τερματισμού πρέπει να ταιριάζουν με τον τύπο ίνας.

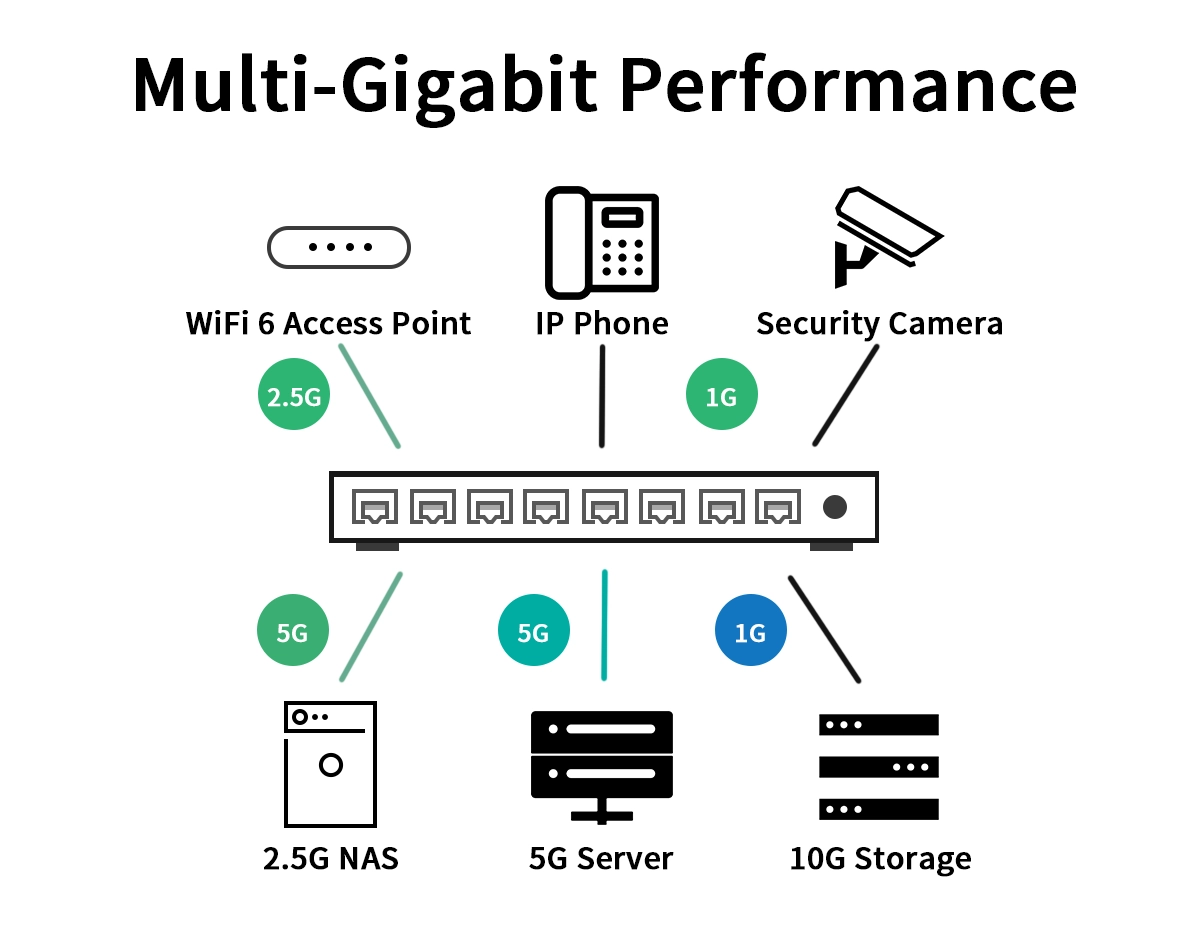

Μια κλιμακωτή αρχιτεκτονική είναι συνηθισμένη στην πράξη: ο χαλκός πολλαπλών συναυλιών στο επίπεδο πρόσβασης (θύρες 2,5G ή 5G που τροφοδοτούν AP και επιτραπέζιους υπολογιστές), με uplinks οπτικών ινών που συγκεντρώνουν αυτή την κίνηση προς τη διανομή ή το βασικό επίπεδο στα 10G ή 25G. Αυτή η προσέγγιση διατηρεί το κόστος ανά θύρα χαμηλά στην άκρη, ενώ παρέχει το headroom εύρους ζώνης όπου έχει μεγαλύτερη σημασία - στο σημείο συγκέντρωσης. Η ποιότητα του συνδέσμου έχει σημασία εδώ. κακώς γυαλισμένο ή μολυσμένοκαλώδια οπτικών ινώνεισαγάγετε απώλεια εισαγωγής που μπορεί να διαβρώσει το περιθώριο σύνδεσης σε μεγαλύτερες διαδρομές.

Αναβαθμίστε τα λάθη που σπαταλούν τον προϋπολογισμό

Μερικά μοτίβα εμφανίζονται με συνέπεια σε πολλαπλές-ανάπτυξεις συναυλιών. Το πιο συνηθισμένο: αγορά ενός διακόπτη πολλαπλών-συσκευών, αλλά η σύνδεσή του με καλώδια ενημέρωσης Cat5 (όχι Cat5e). Το αρχικό Cat5 βαθμολογήθηκε για 100 MHz και σχεδιάστηκε για 100BASE-TX. Γενικά δεν υποστηρίζει αξιόπιστα το 2,5GBASE-T και το 5GBASE-T αποκλείεται. Το Cat5e (με πιο αυστηρές προδιαγραφές crosstalk) είναι το ελάχιστο. Το Cat6 (250 MHz) παρέχει καλύτερο περιθώριο για 5G, ιδιαίτερα σε μεγαλύτερες διαδρομές. Αξίζει να ελέγξετε κάθε κρίκο της αλυσίδας - συμπεριλαμβανομένου του καλωδίου επικάλυψης που κάποιος τράβηξε από το πίσω μέρος ενός συρταριού.

Ένα άλλο συχνό πρόβλημα: υποθέτοντας ότι όλες οι θύρες ενός διακόπτη πολλαπλών-συσκευών λειτουργούν με την ίδια ταχύτητα. Πολλοί οικονομικοί διακόπτες πολλαπλών-συσκευών συνδυάζουν τύπους θυρών - τέσσερις θύρες 2,5G συν οκτώ θύρες 1G, για παράδειγμα. Διαβάστε τις προδιαγραφές της θύρας πριν από την ανάπτυξη. Εκχωρήστε τις θύρες πολλαπλών-συσκευών στις συσκευές που ωφελούνται πραγματικά: AP, NAS, σταθμοί εργασίας επεξεργασίας. Η σύνδεση ενός εκτυπωτή λέιζερ σε μια θύρα 2,5G δεν πρόκειται να επιταχύνει την εργασία εκτύπωσης κανενός.

Η θερμότητα είναι εύκολο να υποτιμηθεί. Τα τσιπ PHY πολλαπλών{1}}συσκευών αντλούν περισσότερη ισχύ από το πυρίτιο-μόνο Gigabit και αυτή η ισχύς γίνεται θερμότητα. Οι επιτραπέζιοι διακόπτες χωρίς ανεμιστήρα που αποδίδουν καλά στο 1G μπορούν να επιταχύνουν ή να παρουσιάσουν αστάθεια στις θύρες όταν όλες οι θύρες διαπραγματεύονται σε 2,5G ή 5G υπό παρατεταμένο φορτίο. Εάν η αθόρυβη λειτουργία έχει σημασία στο περιβάλλον σας - μια αίθουσα συνεδριάσεων, ένα οικιακό γραφείο - αναζητήστε διακόπτες που έχουν σχεδιαστεί ρητά για λειτουργία πολλαπλών συναυλιών χωρίς ανεμιστήρα με επαρκή απαγωγή θερμότητας.

Όπου κάθε βαθμίδα ταχύτητας ταιριάζει στην πράξη

Gigabit (1G)παραμένει η σωστή κλήση για τελικά σημεία που δεν δημιουργούν ή καταναλώνουν μεγάλη κίνηση. Εκτυπωτές, τηλέφωνα IP, βασικοί σταθμοί εργασίας, αισθητήρες IoT - αυτές οι συσκευές συνήθως αποστέλλονται με NIC 1G και δεν χρησιμοποιούνται για υψηλότερες ταχύτητες θύρας. Στα περισσότερα δίκτυα γραφείου, η πλειονότητα των επιτοίχιων υποδοχών εξακολουθεί να συνδέεται με συσκευές Gigabit και αυτό είναι απίθανο να αλλάξει στο εγγύς μέλλον.

2.5Gείναι το γλυκό σημείο για τις περισσότερες αναβαθμίσεις σήμερα. Εάν αναπτύσσετε σημεία πρόσβασης WiFi 6 ή WiFi 6E, μια ανοδική ζεύξη 2,5G επιτρέπει στο AP να λειτουργεί πιο κοντά στην ονομαστική του απόδοση αντί να περιορίζεται από μια ενσύρματη σύνδεση 1G. Το ίδιο ισχύει για συσκευές NAS, διακομιστές πολυμέσων και σταθμούς εργασίας που μετακινούν τακτικά αρχεία στην περιοχή πολλών-gigabyte. Στα περισσότερα περιβάλλοντα SMB, το 2,5G παρέχει το σαφέστερο κέρδος απόδοσης ανά δολάριο.

5Gέχει νόημα για πιο απαιτητικά σενάρια: αναπτύξεις ασύρματης υψηλής πυκνότητας- όπου πολλά AP συγκεντρώνουν μεγάλη κίνηση πελατών, ροές εργασιών επεξεργασίας βίντεο που τραβούν μεγάλα αρχεία έργου από τον χώρο αποθήκευσης δικτύου σε πραγματικό χρόνο ή διακομιστής-για-εναλλαγή συνδέσμων που χρειάζονται περισσότερα από 2,5G αλλά όπου το 10G θα ήταν υπερβολικό{5}. Σύμφωνα με την εμπειρία μας, η υιοθέτηση θύρας 5G τείνει να είναι ισχυρότερη σε διαχειριζόμενους διακόπτες που στοχεύουν σε περιβάλλοντα SMB και μεσαίας-επιχειρηματικότητας όπου ο προϋπολογισμός επιτρέπει στοχευμένες αναβαθμίσεις αντί για πλήρη ανάπτυξη 10G.
