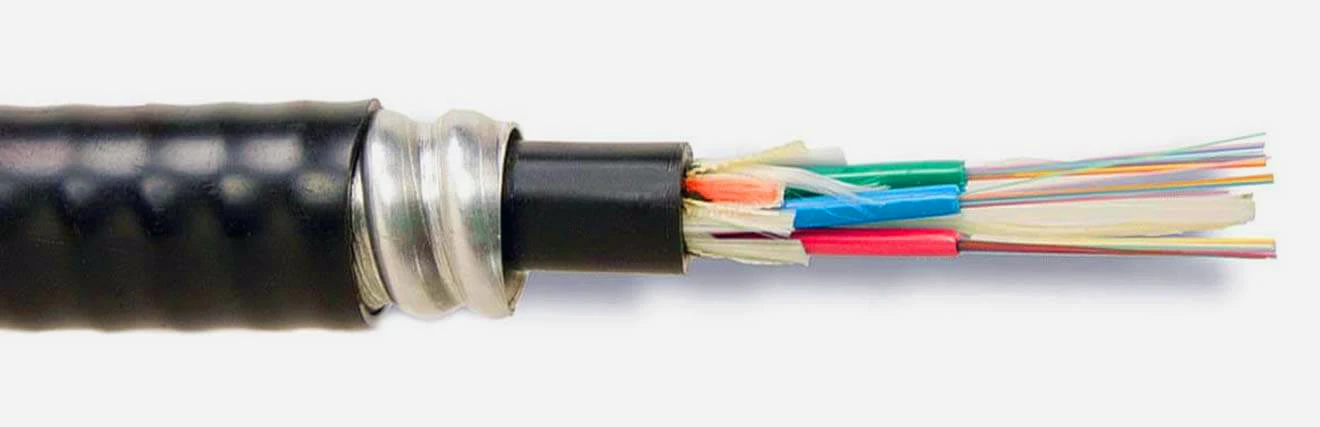

Το θωρακισμένο καλώδιο οπτικών ινών είναι απλώς κανονική ίνα με μεταλλικό στρώμα-χάλυβας ή αλουμίνιο- τυλιγμένο γύρω από τον πυρήνα. Εμποδίζει τα πράγματα να συνθλίβουν, να μασούν ή να καταστρέφουν με άλλον τρόπο το καλώδιο σας. Κέντρα δεδομένων, εγκαταστάσεις πανεπιστημιούπολης, εργοστάσια, οπουδήποτε η διαδρομή δυσκολεύει.
Εάν γνωρίζετε ήδη τα βασικά και απλά πρέπει να επιλέξετε τον σωστό τύπο, μεταβείτε στον πίνακα σύγκρισης. Διαφορετικά, δείτε πώς συναρμολογούνται αυτά τα καλώδια και πού έχει νόημα κάθε τύπος.
Πώς κατασκευάζεται το θωρακισμένο καλώδιο ινών
Ξεκινήστε από το εξωτερικό και δουλέψτε μέσα. Το εξωτερικό τζάκετ είναι πολυαιθυλένιο για εξωτερικό καλώδιο, PVC ή LSZH για εσωτερικούς χώρους. Κάτω από αυτό βρίσκεται ένα στρώμα νήματος αραμιδίου για αντοχή σε εφελκυσμό κατά τη διάρκεια των έλξεων. Μετά η πανοπλία. Μέσα στη θωράκιση, οι ίνες ζουν σε σφιχτούς-σωλήνες απομόνωσης ή χαλαρούς σωλήνες ανάλογα με την εφαρμογή.
Τα περισσότερα από αυτά είναι πανομοιότυπα με οποιοδήποτε άλλο καλώδιο ινών. Το μέρος που οι άνθρωποι τείνουν να αγνοούν είναι η σχέση μεταξύ του τύπου θωράκισης και της κατασκευής του buffer, επειδή επηρεάζει τον τρόπο με τον οποίο τερματίζετε πραγματικά το καλώδιο επί τόπου. Τα θωρακισμένα καλώδια εσωτερικού χώρου χρησιμοποιούν σφιχτές-ενδιάμεσες ίνες στα 900 μm ανά κλώνο-που μπορείτε να βάλετεσυνδετήρεςακριβώς πάνω σε αυτά και παραλείψτε τελείως το furcation, κάτι που είναι ωραίο. Τα θωρακισμένα καλώδια εξωτερικού χώρου συνδυάζονται με χαλαρή-κατασκευή σωλήνων, ίνες που επιπλέουν σε τζελ ή ξηρό-μπλοκ υλικό μέσα σε μεγαλύτερους σωλήνες. Αυτό διαχειρίζεται πολύ καλύτερα τις μεταβολές της θερμοκρασίας (συνήθως βαθμολογείτε έως τους -40 βαθμούς), αλλά πρέπει να φουσκώσετε πριν συνδέσετε και αυτό είναι ένα επιπλέον βήμα που κανείς δεν αρέσει να κάνει στο πεδίο στις 7 π.μ.
Είτε τρέχετεμονής-λειτουργίας ή πολλαπλής λειτουργίαςείναι μια εντελώς ξεχωριστή ερώτηση από την πανοπλία. Ενιαία-λειτουργία για απόσταση και εύρος ζώνης, πολλαπλή λειτουργία για μικρότερους συνδέσμους. Η θωράκιση δεν αγγίζει την οπτική απόδοση.
Interlock αλουμινίου εναντίον κυματοειδούς χάλυβα: Ποιον τύπο πανοπλίας χρειάζεστε;
| Χαρακτηριστικό | Interlocking Aluminum Armor (AIA) | Θωράκιση από κυματοειδές ατσάλι |
|---|---|---|
| Πώς φτιάχνεται | Λωρίδες αλουμινίου τυλίγονται ελικοειδώς, επικαλυπτόμενες | Επικαλυμμένη χαλύβδινη ταινία διπλωμένη σε σφραγισμένο σωλήνα |
| Αντοχή στη σύνθλιψη | Μέτριος. Κυκλοφορία με τα πόδια, στοιβαγμένα κουτιά, περιστασιακή έλξη της σκάλας | Ψηλά. Απευθείας ταφή, ζώνες βαρέως εξοπλισμού |
| Προστασία από τρωκτικά | Μερικά-κενά μεταξύ των αναδιπλώσεων μπορούν να αξιοποιηθούν | Αποτελεσματικός. Συνεχής σωλήνας, χωρίς σημεία εισόδου |
| Βάρος | Περίπου το μισό βάρος ανά μέτρο χαλύβδινης ταινίας | Πιο βαρύ. Ένα καλώδιο 24 ινών τρέχει περίπου 2 φορές την έκδοση αλουμινίου |
| Ευκαμψία | Δρομολογείται εύκολα μέσα από τους δίσκους καλωδίων και τις γωνίες | Πιο άκαμπτη, μεγαλύτερη ελάχιστη ακτίνα κάμψης |
| Αξιολογήσεις πυρκαγιάς | Riser (OFCR), Plenum (OFNP), LSZH | Μόνο για εξωτερικούς χώρους, στις περισσότερες περιπτώσεις |
| Εκεί που πάει | Κέντρα δεδομένων, ανυψωτικά, ανοιχτές πίστες οροφής, εσωτερικά μονοπάτια πανεπιστημιούπολης | Απευθείας ταφή, διαδρομές αγωγών, βιομηχανικά υπαίθρια, σκληρά περιβάλλοντα |
Για εργασίες σε εσωτερικούς χώρους στη Βόρεια Αμερική, κυριαρχεί το αλουμίνιο. Κέντρα δεδομένων, ντουλάπες πληροφορικής νοσοκομείων, κυβερνητικά κτίρια, πανεπιστήμια-είναι παντού. Το ελικοειδές περιτύλιγμα δίνει στο καλώδιο αρκετή ευκαμψία ώστε να περνά μέσα από δίσκους και J{3}} χωρίς να μετατρέπει κάθε στροφή σε αγώνα πάλης.
Αυτό είναι το πράγμα για το οποίο δεν συζητιέται αρκετά: το αλουμινένιο μπλοκάρισμα μπορεί να εξαλείψει τον αγωγό σε πολλές διαδρομές σε εσωτερικούς χώρους. Αντί για το συνηθισμένο αγωγό εγκατάστασης δύο-βημάτων-και μετά τραβήξτε το καλώδιο-απλώς περάστε το θωρακισμένο καλώδιο κατά μήκος της σχάρας της σκάλας ή μέσω της ανοιχτής οροφής απευθείας. Σε ένα κτίριο με 30 ή 40 διαδρομές, αυτό είναι ημέρες εκτός προγράμματος, όχι ώρες. Φέρει επίσης βαθμολογίες Plenum και Riser, κάτι που έχει σημασία επειδή τόσες πολλές από αυτές τις διαδρομές καταλήγουν να περνούν από χώρους χειρισμού αέρα-.
Αλλά το αλουμινένιο κλείδωμα δεν είναι πραγματικά ανθεκτικό σε τρωκτικά-. Πρέπει να είμαστε ξεκάθαροι ως προς αυτό. Τα ελικοειδή περιτυλίγματα επικαλύπτονται, αλλά υπάρχει αρκετό κενό που θα μασήσει ένας αποφασισμένος σκίουρος ή αρουραίος. Είδα τα επακόλουθα. Εάν ο ιστότοπος έχει τεκμηριωμένο ιστορικό τρωκτικών, μην το σκέφτεστε καν-πηγαίνετε κατευθείαν στον κυματοειδές χάλυβα.
Η ταινία κυματοειδούς χάλυβα σχηματίζει έναν σφραγισμένο σωλήνα με μηδενικά κενά. Είναι αυτό που θέλετε για απευθείας-ταφές, εγκαταστάσεις αγωγών μεταξύ κτιρίων και βιομηχανικών χώρων-διυλιστηρίων, ορυχείων, ορόφων παραγωγής-όπου αντιμετωπίζετε χημικά, κραδασμούς και περονοφόρα ανυψωτικά. Το καλώδιο είναι βαρύ και άκαμπτο, γεγονός που το κάνει να πονάει για στενή δρομολόγηση σε εσωτερικούς χώρους, αλλά υπόγεια ή σε μια κοιλότητα καλωδίων που δεν έχει καμία σημασία. Η αυλάκωση σας προσφέρει επίσης ένα αξιοπρεπές φράγμα υγρασίας, γεγονός που είναι μέρος του γιατί λειτουργεί για ταφή ακόμα και σε βρεγμένο έδαφος χωρίς να χρειάζεται πάντα ξεχωριστό εσωτερικό αγωγό.
Για τα πραγματικά ακραία πράγματα-υποθαλάσσιες προσγειώσεις, διαβάσεις ποταμών-υπάρχουν εξειδικευμένες παραλλαγές θωράκισης από χαλύβδινο σύρμα και πλεγμένες παραλλαγές θωράκισης που έχουν κατασκευαστεί για πολύ υψηλότερα φορτία εφελκυσμού από αυτά που μπορεί να αντέξει η πανοπλία με ταινία. Αλλά αυτή είναι μια διαφορετική κουβέντα.
Καλώδιο εσωτερικού, εξωτερικού χώρου και εσωτερικού/εξωτερικού χώρου
Θωρακισμένο καλώδιο εσωτερικού χώρου: σφιχτό-fiber buffer, αλληλοσυνδεόμενη θωράκιση αλουμινίου, τζάκετ επιβραδυντικό φλόγας-. Εξωτερικός χώρος: χαλαρές-ίνες σωλήνων, κυματοειδές ατσάλι, υδατοφράκτες-ενώσεις. Αρκετά απλό.
Αυτό που εμφανίζεται όλο και περισσότερο στα έργα της πανεπιστημιούπολης είναι το θωρακισμένο καλώδιο εσωτερικού/εξωτερικού χώρου-. Το βήμα είναι ότι περνάτε ένα μόνο καλώδιο από την εξωτερική είσοδο του αγωγού, μέσω της διείσδυσης του κτιρίου, μέχρι τον ανυψωτήρα, στην αίθουσα τηλεπικοινωνιών-χωρίς σύνδεση στο σημείο εισόδου του κτιρίου. Αυτό είναι ένα λιγότερο περίβλημα συναρμογής ανά μετάβαση, συν όλη την εργασία πίσω από αυτό. Για μια πανεπιστημιούπολη με 10 ή 15 κτίρια, αθροίζεται γρήγορα. Αυτά τα καλώδια συνήθως συνδυάζουν χαλαρές{8}}ίνες σωλήνων με τζάκετ LSZH ή ανυψωτικό και θωράκιση αλουμινίου.
Γιατί να ασχοληθείτε με το επιπλέον κόστος;
Το θωρακισμένο καλώδιο τρέχει 20 έως 40 τοις εκατό περισσότερο από το ισοδύναμο μη θωρακισμένο καλώδιο, επομένως χρειάζεστε έναν λόγο.
Τρωκτικά. Αυτός είναι ο λόγος, και δεν είναι καν κοντά. Ένα μάσημα-σε μια μη θωρακισμένη διαδρομή πανεπιστημιούπολης σημαίνει ένα ρολό φορτηγού έκτακτης ανάγκης, μια τεχνολογία συναρμολόγησης, νέο υλικό και όσες ώρες ή μέρες διακοπής, ενώ περιμένετε να ενωθούν όλα αυτά. Αυτός ο ενιαίος λογαριασμός επισκευής υπερβαίνει σχεδόν πάντα αυτό που θα ξοδεύατε για την αναβάθμιση ολόκληρης της διαδρομής του καλωδίου σε θωρακισμένο. Λοιπόν εγκαταστάσεις που το έχουν περάσει μια φορά; Γράφουν θωρακισμένο καλώδιο σε κάθε προδιαγραφή στο μέλλον. Πανεπιστημιουπόλεις, προαστιακά πάρκα γραφείων, οτιδήποτε συνορεύει με ανοιχτή γη όπου δραστηριοποιούνται σκίουροι, γοφάρια ή αρουραίοι. Κυματοειδές χάλυβας για επιβεβαιωμένα μονοπάτια τρωκτικών. Κλείδωμα αλουμινίου όπου τα τρωκτικά είναι πιθανά αλλά δεν έχουν αποδείξει ακόμα τον εαυτό τους.
Δεύτερος λόγος: εσωτερικοί χώροι-με μεγάλη κίνηση. Οροφές αποθήκης, ημιώροφοι εργοστασίων, πίσω-του-σπιτιού. Το κλείδωμα αλουμινίου το καλύπτει.
Τρίτον: απευθείας ταφή. Απλώς δεν μπορείτε να βάλετε γυμνό καλώδιο στο έδαφος και να περιμένετε να επιβιώσει.
Τερματισμός: Προ-Τερματισμός ή Πεδίο-Τερματισμός
Προ{0}}τερματισμένα θωρακισμένα πλοία καλωδίων με συνδέσμους ήδη σε-LC και SC γιαμπαλώματα, MPO/MTP για μπαούλα. Ο τερματισμός του εργοστασίου σημειώνει σταθερά απώλεια εισαγωγής κάτω από 0,2 dB και καλή τύχη ταιριάζει με αυτό στο πεδίο όταν παλεύετε επίσης με μια λωρίδα θωράκισης. Εάν τα τρεξίματά σας είναι προγραμματισμένα και μετρημένα, η κίνηση είναι προ{3}}τερματισμένη.
Ο τερματισμός πεδίου έχει νόημα όταν δεν μπορείτε να καθορίσετε ακριβή μήκη. Χάραξη σε εξωτερικούς χώρους, ανακαινίσεις κτιρίων, οτιδήποτε μπορεί να αλλάξει η διαδρομή μόλις βρεθείτε πραγματικά στον χώρο. Θα χρειαστείτε ένα περιστροφικό απογυμνωτή καλωδίου για την πανοπλία. Και να θυμάστε-μεταλλική θωράκιση σημαίνει συγκόλληση και γείωση σύμφωνα με το άρθρο 770 της NEC. Είναι ένα επιπλέον βήμα που δεν υπάρχει με το μη θωρακισμένο καλώδιο και θα το ελέγξουν οπωσδήποτε οι επιθεωρητές.
Επιλογή καλωδίου για συγκεκριμένες εργασίες
Σταυρός κέντρου δεδομένων-συνδέεταιOM3 ή OM4 multimode: προ-αλουμινένια κουφώματα αλουμινίου με τερματισμό. Γρήγορη εγκατάσταση, καθαρίστε τους οπτικούς αριθμούς απευθείας από το κουτί.
Η ραχοκοκαλιά της πανεπιστημιούπολης μεταξύ των κτιρίων: υπαίθριος κυματοειδές χάλυβας με ίνα-με γέμιση μονής-λειτουργίας χαλαρού-σωλήνα. Και παρακαλώ, προσδιορίστε περισσότερες ίνες απ' όσο νομίζετε ότι χρειάζεστε. Το τράβηγμα ενός δεύτερου καλωδίου σε τρία χρόνια κοστίζει πολύ περισσότερο από την προσθήκη κλώνων στην αρχική παραγγελία. Έχουμε δει έργα όπου ο διπλασιασμός του αριθμού προσέθεσε ίσως 15 τοις εκατό στο κόστος του καλωδίου, αλλά θα εξοικονομούσε μια πλήρη δεύτερη εγκατάσταση στο δρόμο. Στο μακρινό άκρο, τερματίστε σε ένα patch panel και συνδεθείτε στον εξοπλισμό μεSimplex ή duplex patch cords.
Τρέχει από εξωτερικούς χώρους σε εσωτερικούς χώρους χωρίς καλό σημείο σύνδεσης: θωρακισμένο καλώδιο εσωτερικού/εξωτερικού-εξωτερικού χώρου. Ένα καλώδιο, χωρίς σύνδεση μετάβασης, καθαριστικό BOM.
Ισχύοντα Πρότυπα
Το IEC 60794 καλύπτει μηχανικές και περιβαλλοντικές δοκιμές. Το ITU-T G.652 ορίζει τις προδιαγραφές ίνας μονής-λειτουργίας. Για την καλωδίωση εμπορικών κτιρίων στη Βόρεια Αμερική, εξετάζετε το ANSI/TIA-568.3-D. Το GR-20-CORE (Telcordia) χειρίζεται την αξιοπιστία του εξωτερικού εργοστασίου. Οι βαθμολογίες πυρασφάλειας πέφτουν κάτω από το UL 1666 και το NFPA 262. Λάβετε την βαθμολογία πυρκαγιάς για το μονοπάτι-ανυψωτικό, το plenum, το γενικό σκοπό - και τα καταστρέφετε όλα. Κανείς δεν θέλει αυτή τη συζήτηση με έναν διαχειριστή έργου.
Μερικές σημειώσεις εγκατάστασης
Η ακτίνα κάμψης στο θωρακισμένο καλώδιο είναι 10 έως 20 φορές μεγαλύτερη από την εξωτερική διάμετρο. Ξεπεράστε το και τσακίζετε την ίνα-μόνιμα. Συνδέετε και γειώνετε πάντα τη μεταλλική θωράκιση και στα δύο άκρα ανά NEC 770.
Όταν απογυμνώνετε την πανοπλία για τερματισμό πεδίου, αφήστε περίπου 10 έως 12 ίντσες πανοπλίας-ελεύθερη ουρά για πρόσβαση στο buffer. Και πηγαίνετε εύκολα με το περιστροφικό βάθος απογυμνωτή. Κόψτε την επίστρωση buffer 900 μm από κάτω και έχετε ένα πρόβλημα που δεν θα εμφανιστεί μέχρι τη δοκιμή-ή χειρότερα, έξι μήνες αργότερα ως διαλείπουσα.
Ένα ακόμη πράγμα που οι άνθρωποι ξεχνούν: εάν τραβάτε θωρακισμένο καλώδιο μέσω του υπάρχοντος αγωγού, ελέγξτε το γέμισμα. Η αυξημένη εξωτερική διάμετρος σημαίνει ότι ένας αγωγός που εφαρμόζει άνετα το μη θωρακισμένο καλώδιο μπορεί να είναι πολύ σφιχτός για τη θωρακισμένη έκδοση. Μετρήστε πρώτα.
Συχνές Ερωτήσεις
Ε: Ποια είναι η διαφορά μεταξύ θωρακισμένου και μη θωρακισμένου καλωδίου ινών;
Α: Το θωρακισμένο καλώδιο έχει ένα μεταλλικό στρώμα (αλουμίνιο ή χάλυβα) μεταξύ του μπουφάν και του πυρήνα ινών για αντοχή στη σύνθλιψη και προστασία από τρωκτικά. Unarmored όχι. Το πληρώνετε σε βάρος, κόστος και ακτίνα κάμψης. Εάν η διαδρομή δεν εκθέτει τις ίνες σε φυσικό κίνδυνο, το unarmored λειτουργεί καλά και κοστίζει λιγότερο.
Ε: Μπορεί το θωρακισμένο καλώδιο ινών να είναι απευθείας θαμμένο;
Α: Μόνο εάν έχει χαρακτηριστεί ειδικά για άμεση ταφή-αυτό σημαίνει θωράκιση ταινίας από κυματοειδές χάλυβα με νερό-που εμποδίζει τη χαλαρή- κατασκευή του σωλήνα. Το τζελ ή η ξηρή{4}}ταινία μπλοκ στο εσωτερικό εμποδίζει τη μετανάστευση της υγρασίας εάν ένας βράχος ή μια ρίζα τρυπήσει το μπουφάν με την πάροδο του χρόνου. Το κλείδωμα αλουμινίου δεν έχει αξιολόγηση-ενταφιασμού. Οι περισσότεροι τοπικοί κωδικοί απαιτούν 18 έως 24 ίντσες βάθους.
Ε: Χρειάζεται γείωση το θωρακισμένο καλώδιο ινών;
Α: Ναι. Το άρθρο 770 της NEC απαιτεί να συνδέσετε μεταλλική θωράκιση στο σύστημα ηλεκτροδίων γείωσης του κτιρίου και στα δύο άκρα.
Ε: Είναι το Armored Fiber Cable Rodent-Απόδειξη;
Α: Ο κυματοειδές χάλυβας είναι ότι-ο συνεχής σφραγισμένος σωλήνας δεν δίνει στα τρωκτικά πουθενά να ξεκινήσουν. Αλουμινένια μανδάλωση δεν είναι, λόγω των κενών μεταξύ των ελικοειδών περιτυλίξεων. Θα αποθαρρύνει το περιστασιακό ροκάνισμα, αλλά δεν θα αντέξει ένα ζώο με κίνητρα. Για διαδρομές με γνωστή κυκλοφορία τρωκτικών, πηγαίνετε πάντα από κυματοειδές χάλυβα.
Ε: Ποιοι σύνδεσμοι λειτουργούν με θωρακισμένο καλώδιο ινών;
Α: Όλα τα ίδια-LC, SC, ST, MPO/MTP. Το Armor δεν αλλάζει την επιλογή σύνδεσης. Απλώς κάνει τη διαδικασία τερματισμού πιο περίπλοκη, καθώς πρέπει να αφαιρέσετε τη θωράκιση για να μπορέσετε να φτάσετε στους σωλήνες προστασίας από ίνες.
