Όταν σχεδιάζετε ένα δίκτυο οπτικών ινών, μια ερώτηση εμφανίζεται νωρίς: σε απάνελ ενημέρωσης κώδικα ινών έναντι ODFαπόφαση, ποιο ανήκει στο rack ή στο δωμάτιο τηλεπικοινωνιών σας; Η σύντομη απάντηση - φτάνει για απάνελ μπαλωμάτων ινώνόταν χρειάζεται κυρίως να τερματίσετε και να διασταυρώσετε-συνδέσετε ένα μικρό-σε-μέσο αριθμό ινών κοντά σε ενεργό εξοπλισμό και επιλέξτεODF (Optical Distribution Frame)όταν τα καλώδια κορμού ή τροφοδοσίας υψηλότερου αριθμού-χρειάζονται σύζευξη σύντηξης, χαλαρή αποθήκευση, στερέωση καλωδίων και μακροπρόθεσμη διαχείριση διανομής.
Αυτός ο καθαρός διαχωρισμός κρύβει κάτι που μαθαίνει γρήγορα κάθε τεχνικός πεδίου: οι δύο οικογένειες προϊόντων αλληλοεπικαλύπτονται. Ορισμένα πάνελ ενημέρωσης rack-προσαρτώνται με δίσκους σύνδεσης και ορισμένα συμπαγή ODF κάνουν κάτι περισσότερο από την επιδιόρθωση. Επομένως, το πραγματικό ερώτημα δεν είναι «ποιο όνομα», αλλά «ποιο σχεδιαστικό επίκεντρο ταιριάζει με τη θέση του δικτύου, τον αριθμό των ινών και τον τρόπο με τον οποίο τα καλώδια εισέρχονται και εξέρχονται από τη μονάδα». Αυτός ο οδηγός καλύπτει τις διαφορές, τη γκρίζα περιοχή μεταξύ τους, έναν πίνακα επιλογής, τις επιλογές σύνδεσης και τις πραγματικές διαμορφώσεις έργου, ώστε να μπορείτε να καθορίσετε τη σωστή μονάδα την πρώτη φορά. Αν θέλετε πρώτα τη σύντομη έκδοση, εδώ είναιμια εστιασμένη ματιά στις βασικές διαφορές μεταξύ ενός ODF και ενός patch panel.
Τι είναι το Fiber Patch Panel;
Ένα patch panel ινών τερματίζει τις εισερχόμενες ίνες σε ένα σταθερό σετ προσαρμογέων και παρέχει στους τεχνικούς μια καθαρή μπροστινή διεπαφή για καλώδια patch. Είναι το σημείο όπου ένα δομημένο καλώδιο συναντά τους βραχυκυκλωτήρες που τρέχουν σε διακόπτες, δρομολογητές, μετατροπείς πολυμέσων και οπτικούς πομποδέκτες. Τα περισσότερα πάνελ τοποθετούνται σε τυπικό ράφι 19-ιντσών σε ύψη 1U, 2U ή 4U, αν και τα περιβλήματα επιτοίχιας βάσης είναι κοινά για μικρότερα ντουλάπια.

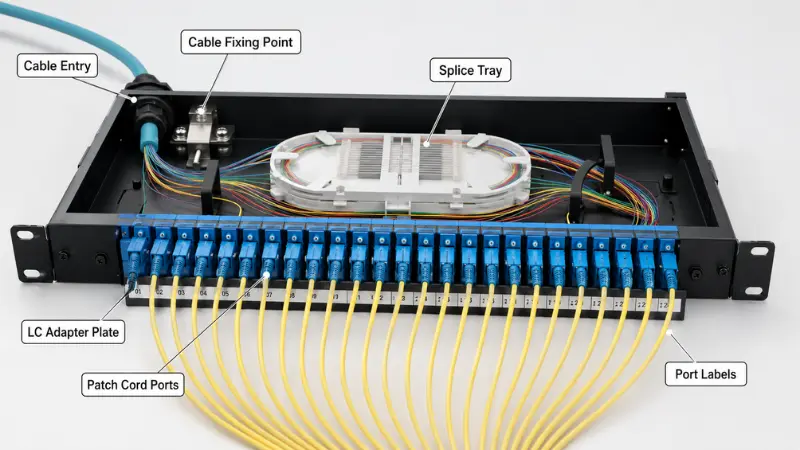

Μέσα σε ένα τυπικό πάνελ θα βρείτε μια πλάκα προσαρμογέα (LC, SC, FC, ST ή MPO/MTP), ένα σημείο εισόδου και στερέωσης καλωδίου, μπροστινό και πίσω βραχυκυκλωτήρα διαχείρισης, μια λωρίδα ετικετών και - σε πολλά μοντέλα - ένα μικρό δίσκο συνδέσεως για τη σύνδεση κοτσίδων στο εισερχόμενο καλώδιο. Καθημερινά, η εργασία σε έναν πίνακα ενημερώσεων κώδικα είναι μετακινήσεις, προσθήκες και αλλαγές: επαν-επιδιόρθωση συνδέσμων χωρίς να διαταραχθεί το μόνιμο καλώδιο. Αυτός είναι επίσης ο λόγος για τον οποίο η μπροστινή πρόσβαση και η καθαρή αρίθμηση των θυρών έχουν μεγαλύτερη σημασία εδώ από την βαθιά χαλαρή αποθήκευση.
Κοινοί τύποι patch panel
- Σταθερά πάνελ- προσαρμογείς σε στατική πλάκα. χαμηλότερο κόστος, πρόστιμο για σταθερούς συνδέσμους.
- Συρόμενα (συρτάρια) πάνελ- ο δίσκος τραβιέται προς τα εμπρός για ευκολότερο-τερματισμό και επιθεώρηση.
- Πίνακες LC υψηλής-πυκνότητας- συσκευάζουν τις περισσότερες θύρες διπλής όψης σε 1U, επειδή ο δακτύλιος 1,25 mm του LC είναι το μισό του μεγέθους ενός SC.
- Πίνακες κασέτας MPO/MTP- ξεσπούν προ-τερματισμένοι κορμοί 12 ή 24 ινών για συνδέσμους 40G/100G/400G.
- Πίνακες με προ-τερματισμό και σύνδεση-- εργοστασιακές υποδοχές για γρήγορη ανάπτυξη ή εργοστασιακά-εγκατεστημένες πλεξίδες έτοιμες να ενωθούν στον ιστότοπο.
Οι πίνακες ενημέρωσης κώδικα βρίσκονται κοντά στον ενεργό εξοπλισμό: σε rack data center, δωμάτια εταιρικών δικτύων, ντουλάπια διακομιστών και σημεία διανομής δαπέδου. Όταν η εργασία είναι επιδιόρθωση-επιπέδου rack, ένα πλαίσιο 1U ή 2U είναι συνήθως το μόνο που χρειάζεστε. Η πρακτική πλευρά τουτοποθέτηση ενός πίνακα και καλωδίωση σε διακόπτηείναι απλή και επιλέγοντας το σωστόΠροσαρμογείς LCγιατί η πυκνότητα του λιμένα είναι συχνά η μόνη πραγματική απόφαση.
Τι είναι ένα ODF (Optical Distribution Frame);
Το ODF είναι ένα δομημένο σημείο διαχείρισης ινών που έχει δημιουργηθεί για να εισάγει καλώδια, να τα προστατεύει, να τα ενώνει και να τα διανέμει - όχι απλώς για επιδιόρθωση. Σε σύγκριση με ένα απλό πάνελ, έχει σχεδιαστεί γύρω από υψηλότερους αριθμούς ινών και την πλήρη διάρκεια ζωής ενός καλωδίου εξωτερικής- εγκατάστασης ή ραχοκοκαλιάς: στερέωση και γείωση καλωδίων, σύντηξη pigtail, χαλαρή αποθήκευση, οργανωμένη δρομολόγηση, επισήμανση και πρόσβαση συντήρησης σε ένα πλαίσιο.

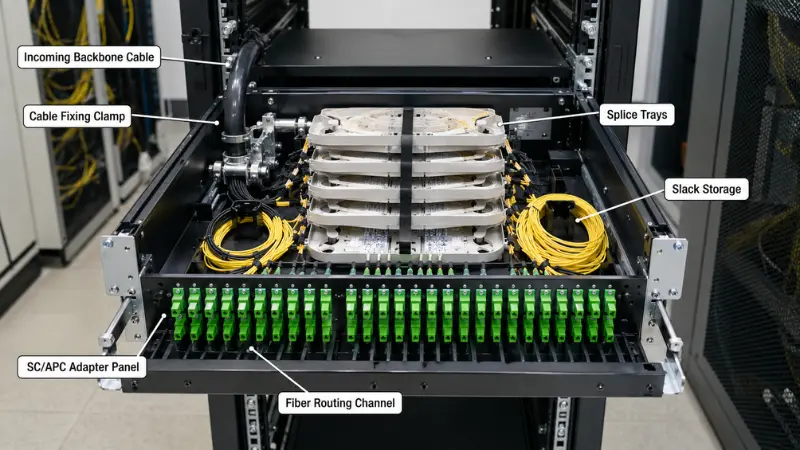

Ένα τυπικό ODF φέρει πίνακες προσαρμογέων, πολλαπλούς δίσκους σύνδεσης, ειδικά κανάλια δρομολόγησης και χαλαρή αποθήκευση, σφιγκτήρες καλωδίων-και σημεία γείωσης για το στοιχείο αντοχής του καλωδίου, ένα προστατευτικό κάλυμμα ή κλειστό πλαίσιο και ένα σαφές σχήμα αρίθμησης. Ο λόγος που αυτό έχει σημασία είναι φυσικός: ένα χαλαρό καλώδιο τροφοδοσίας 96F ή 144F φθάνει-με ένα στέλεχος αντοχής από χάλυβα ή αραμίδιο που πρέπει να αγκυρωθεί έτσι ώστε να μην φθάνει στις ίνες δυνάμεις έλξης και, στη συνέχεια, κάθε ίνα συντήκεται- σε μια ουρά και τυλίγεται με προστατευμένη ακτίνα κάμψης. Ένα μικρό patch panel απλά δεν έχει πού να το κάνει με ασφάλεια.
Κοινοί τύποι ODF
- ODF{0}}προσαρτημένο σε ράφιΤο - ταιριάζει σε ράφι 19 ιντσών. το άλογο εργασίας για δωμάτια τηλεπικοινωνιών και ντουλάπια OLT.
- Επιτοίχιο-ODF- για μικρότερα σημεία διανομής με περιορισμένο χώρο δαπέδου.
- Επιδαπέδιο-ODFΠλαίσια - υψηλής- χωρητικότητας για κεντρικά γραφεία και μεγάλους ιστότοπους POP.
- Αρθρωτό ντουλάπι ODF / ODFΣυνδυάζονται - μονάδες splice, splitter και διανομής καθώς το δίκτυο μεγαλώνει.
Θα δείτε ODF σε κεντρικά γραφεία τηλεπικοινωνιών, δωμάτια πρόσβασης FTTH, αίθουσες εξοπλισμού ISP, ιστοσελίδες POP, διανομή μετρό και κορμού και κτίρια κύριων αιθουσών διανομής. Το πιο καθαρό σήμα που χρειάζεστε είναι ένα εισερχόμενο καλώδιο υψηλής-πλήθους που πρέπει να είναιfusion ματισμένοσε κοτσιδάκια που τερματίζονται με, ας πούμε,Προσαρμογείς SC, με χαλάρωση και προστασία για χρόνια υπηρεσίας. Για ένα ουδέτερο υπόβαθρο σχετικά με τα ανταλλακτικά-, η επισκόπηση του FOA γιαεκτός-συναρμολόγησης και τερματισμού φυτώνείναι μια σταθερή αναφορά. Και επειδή τα ODF διατίθενται σε διάφορα στυλ τοποθέτησης - που προσελκύουν πολλούς-αγοραστές πρώτου χρόνου -, αξίζει να το διαβάσετετους κύριους τύπους οπτικών πλαισίων διανομήςπριν βάλετε μέγεθος σε ένα πλαίσιο.

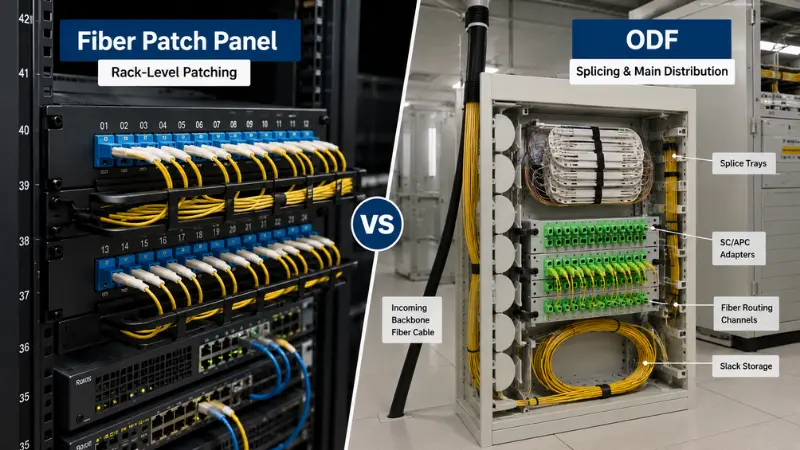

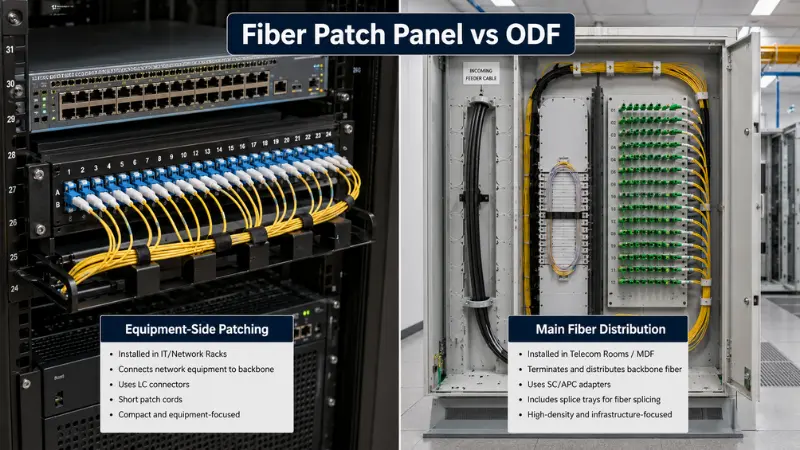

Fiber Patch Panel vs ODF: The Real Differences
Και οι δύο διαχειρίζονται ίνες, αλλά οι σχεδιαστικές τους προτεραιότητες κινούνται προς διαφορετικές κατευθύνσεις. Ο παρακάτω πίνακας είναι ένα βήμα πιο πέρα από τα συνηθισμένα-liners.
| Σημείο σύγκρισης | Fiber patch panel | ODF |
|---|---|---|
| Πρωταρχική εστίαση στο σχεδιασμό | Τερματισμός και διασταύρωση-σύνδεσης (επιδιόρθωση) | Τερματισμός, μάτισμα, προστασία, δρομολόγηση, διανομή |
| Τυπική θέση δικτύου | Εξοπλισμός-στο πλάι, μέσα σε ράφια και ντουλάπια | Κύρια διανομή: αίθουσα τηλεπικοινωνιών, αίθουσα FTTH, κεντρικό γραφείο, POP |
| Τυπικός αριθμός ινών | 12F–48F | 48F–144F και άνω |
| Χωρητικότητα ματίσματος | Προαιρετικός, περιορισμένος χώρος δίσκου | Πολλαπλοί δίσκοι. βασικό μέρος του σχεδιασμού |
| Φυσική δομή | Συμπαγές κουτί 1U–4U ή τοίχου | Μεγαλύτερο πλαίσιο, συχνά κλειστό και προστατευμένο |
| Είσοδος και στερέωση καλωδίου | Βασική ανακούφιση καταπόνησης | Βαριά στερέωση, γείωση για εξαρτήματα αντοχής |
| Χαλαρότητα και δρομολόγηση | Ελάχιστος | Ειδικά κανάλια αποθήκευσης και δρομολόγησης |
| Πρόσβαση εμπρός / πίσω | Ενημερωμένη έκδοση-πρόσβασης | Πρόσβαση στο μπροστινό και πίσω μέρος για σύνδεση και μπάλωμα |
| Εγκατάσταση | Ράφι ή τοίχος | Ράφι, τοίχος, δάπεδο ή ντουλάπι |
| Μέθοδος επέκτασης | Περιορίζεται από θύρες και χώρο U- | Προσθήκη μονάδων και δίσκων. κατασκευασμένο για ανάπτυξη |
| Συντήρηση | Γρήγορες αλλαγές ενημερώσεων κώδικα | Δομημένη μακροπρόθεσμη-διαχείριση συναρμολόγησης και ενημέρωσης κώδικα |
| Σχετικό κόστος | Χαμηλότερο ανά λιμάνι | Υψηλότερες, αλλά λιγότερες μονάδες για υψηλές μετρήσεις |
Πού θολώνει η γραμμή: Λειτουργική επικάλυψη;
Η αντιμετώπιση του "Patch panel=patching only" και του "ODF=splicing only" θα σας παραπλανήσει τελικά. Πολλά πάνελ ενημέρωσης rack-μονταρίσματος περιλαμβάνουν δίσκο συνδέσεως και ένα μικρό ODF μπορεί να χρησιμοποιηθεί κυρίως για επιδιόρθωση. Η ειλικρινής περιγραφή αφορά την έμφαση: ένα patch panel έχει βελτιστοποιηθεί για τη διαχείριση του εξοπλισμού-του πλευρικού βραχυκυκλωτήρα σε έναν συμπαγή χώρο, ενώ ένα ODF είναι βελτιστοποιημένο για είσοδο καλωδίου, προστασία από συναρμογή, χαλαρή αποθήκευση και δομημένη διανομή που πρέπει να διαρκέσει. Όταν συγκρίνετε φύλλα προδιαγραφών, διαβάστε την εσωτερική δομή - πλήθος δίσκων, χαλαρή χωρητικότητα,-υλισμικό επιδιόρθωσης καλωδίων - όχι μόνο τον αριθμό των προσαρμογέων. Δύο μονάδες μπορούν και οι δύο να λένε "48 ports" και να κατασκευαστούν για εντελώς διαφορετικές εργασίες.
ODF vs Fiber Patch Panel vs Fiber Distribution Box
Ένα τρίτο προϊόν θολώνει τη σύγκριση: το κιβώτιο διανομής ινών ή το κιβώτιο ακροδεκτών. Βάναυσως:
- Fiber patch panel- rack-σε επίπεδο τερματισμού και επιδιόρθωσης κοντά σε εξοπλισμό.
- ODF- κύριος-διανομής-τερματισμός σε επίπεδο, μάτισμα, προστασία και δρομολόγηση για μεσαίες-έως-υψηλές ίνες.
- Διανομή ινών / κιβώτιο ακροδεκτών- ένα μικρότερο, συχνά τοίχο- ή σε στύλο-περίβλημα πιο κοντά στους τελικούς χρήστες, συχνά σε εξωτερικούς χώρους-που μπορεί επίσης να φιλοξενήσει έναν διαχωριστή.
Σε ένα δίκτυο μπορεί να δείτε και τα τρία: ένα ODF στο κύριο δωμάτιο, patch panel στα ράφια εξοπλισμού καιτερματικά και κουτιά διανομήςσε εισόδους κτιρίων ή σε κάθε όροφο. Εάν τα όρια εξακολουθούν να είναι ασαφή, αυτή η κατανομή τουπώς διαφέρουν τα προϊόντα διανομής ινώναξίζει να το διαβάσετε.
Πώς να επιλέξετε: Μια διαδικασία-βήμα προς-βήμα;
-
Προσδιορίστε τη θέση του δικτύου
- Πλευρά -εξοπλισμού (δίπλα σε διακόπτες και OLT) στηρίζεται στο patch panel. ένα κύριο σημείο διανομής που λαμβάνει εξωτερικά καλώδια κλίνει ODF.
-
Επιβεβαιώστε τον τρέχοντα και τον μελλοντικό αριθμό ινών
- Το 12F–24F ταιριάζει σε μικρά ντουλάπια και διανομή δαπέδου, το 48F είναι συνηθισμένο για επιχειρηματικές ραχοκοκαλιές και μικρά δωμάτια και το 96F–144F+ δείχνει σε δωμάτια FTTH OLT, ιστότοπους POP και κεντρικά γραφεία.
-
Αποφασίστε εάν απαιτείται σύντηξη
- Εάν ένα χαλαρό-καλώδιο τροφοδοσίας σωλήνα πρέπει να ανοίξει, να στερεωθεί και να συνδεθεί σε πλεξίδες, χρειάζεστε πραγματική χωρητικότητα δίσκου-συναρμολόγησης και χαλαρή αποθήκευση - που είναι η περιοχή ODF.
-
Επιβεβαιώστε τον τύπο σύνδεσης και στίλβωσης
- Πρέπει να ταιριάζει με το υπάρχον εργοστάσιο. LC/UPC για rack υψηλής-πυκνότητας, SC/APC για τα περισσότερα PON και εργασίες πρόσβασης.
-
Ελέγξτε το χώρο εγκατάστασης
- 1U–2U ράφι ή επιτοίχιο κουτί για στενά δωμάτια. ODF ράφι, τοίχου ή δαπέδου όπου η χωρητικότητα υπερβαίνει τον χώρο.
-
Σχεδιάστε την είσοδο και τη στερέωση του καλωδίου
- Η πίσω, πλευρική, επάνω ή κάτω είσοδος πρέπει να ταιριάζει με την τοποθεσία, με σφιγκτήρες, ανακούφιση καταπόνησης και γείωση για θωρακισμένο καλώδιο ή καλώδιο OSP.
-
Εφεδρική ικανότητα επέκτασης
- Οι εφεδρικές υποδοχές προσαρμογέα και ο χώρος στο δίσκο είναι τώρα πολύ φθηνότεροι από την αλλαγή ολόκληρης της μονάδας αργότερα.
Πίνακας ενημέρωσης κώδικα ινών έναντι πίνακα επιλογής ODF
| Προϋπόθεση έργου | Καλύτερη επιλογή | Γιατί |
|---|---|---|
| 1U μπαλώματα rack δίπλα σε διακόπτη | Fiber patch panel | Συμπαγής, μπροστινή-διαχείριση βραχυκυκλωτήρα πρόσβασης |
| Κλάδος 48F με λίγες μόνο συναρμογές | Συχνά αρκεί το πάνελ ενημερώσεων κώδικα που έχει φορτωθεί- | Το περιορισμένο μάτισμα ταιριάζει σε ένα πλαίσιο που είναι εξοπλισμένο με δίσκο- |
| Καλώδιο τροφοδοσίας 96F–144F με πλήρες μάτισμα | ODF | Χωρητικότητα δίσκου, χαλαρή αποθήκευση, στερέωση και γείωση καλωδίου |
| Αίθουσα τηλεπικοινωνιών FTTH / OLT | ODF | Διαχείριση τροφοδοσίας και διανομής, πυκνότητα SC/APC |
| Σύνδεσμος μικρού γραφείου ή μονού ορόφου | Fiber patch panel | Χαμηλή πολυπλοκότητα, χαμηλός αριθμός φυτικών ινών |
| Ράφια εξοπλισμού Backbone plus | Και οι δύο | ODF για κύρια διανομή, εξοπλισμός πάνελ-από την πλευρά |
| Προ-τερματισμένος κορμός MPO/MTP | MPO/MTP patch panel κασέτας | Χωρίς μάτισμα πεδίου. γρήγορο ξεσπάσματα-με υψηλή πυκνότητα |
Σύνδεσμος και στίλβωση: LC, SC, MPO και UPC vs APC
Η επιλογή προσαρμογέα και στίλβωσης έχει συχνά μεγαλύτερη σημασία από την ίδια την ερώτηση του πίνακα-έναντι-ODF, επειδή πρέπει να ταιριάζει με την υπάρχουσα εγκατάσταση. Το LC κυριαρχεί στα rack υψηλής πυκνότητας και στα κέντρα δεδομένων - Ο δακτύλιος του 1,25 mm επιτρέπει σε ένα πάνελ 1U να μεταφέρει 96 ίνες ή περισσότερες, γι' αυτό είναι η προεπιλεγμένη υποδοχή διπλής όψης στοΔομημένη καλωδίωση ANSI/TIA-568. Το SC είναι το βασικό στοιχείο της πρόσβασης FTTH και τηλεπικοινωνιών: ο δακτύλιος 2,5 mm και το κούμπωμα ώθησης-είναι στιβαρό και εύκολο στο χειρισμό στο πεδίο, και το SC/APC είναι συνηθισμένο όπου η ανάκλαση προς τα πίσω πρέπει να παραμείνει πολύ χαμηλή. Το FC εξακολουθεί να εμφανίζεται στον εξοπλισμό δοκιμής και σε ορισμένες παλαιού τύπου ρυθμίσεις ή{4}}υψηλούς κραδασμούς, ενώ το MPO/MTP φέρει τους προ-τερματισμένους κορμούς πίσω από συνδέσμους 40G/100G/400G. Οι πρακτικές ανταλλαγές πυκνότητας{10}}παρουσιάζονται σε αυτήν τη σύγκριση τουLC και MTP/MPO σε καλωδίωση υψηλής πυκνότητας-.
Τα πολωνικά είναι το μέρος που οι άνθρωποι κάνουν λάθος. Οι δακτύλιοι PC και UPC πραγματοποιούν φυσική επαφή για χαμηλή απώλεια. ένας δακτύλιος APC προσθέτει γωνία 8 μοιρών, έτσι ώστε το ανακλώμενο φως να κατευθύνεται στην επένδυση αντί να κατευθύνεται προς την πηγή, καθώςΑναφορά σύνδεσης FOAεξηγεί. Αυτό κάνει το APC την επιλογή για βίντεο PON, RF/CATV και συνδέσμους μονής λειτουργίας υψηλού-bitrate- -, αλλά σημαίνει επίσης ότι δεν πρέπει ποτέ να συνδυάσετε έναν σύνδεσμο APC με έναν σύνδεσμο UPC: οι γωνιακές και επίπεδες όψεις του άκρου δεν θα καθίσουν, οι απώλειες αυξάνονται και μπορείτε να καταστρέψετε τους συνδέσμους. Σχεδιάστε ένα γυάλισμα ανά διαδρομή. Για λεπτομέρειες, ανατρέξτε σε αυτόν τον οδηγόΤύποι γυαλίσματος PC, UPC και APCκαι το αφιερωμένοΥποδοχές SC/APCεπισκόπηση.
Παραδείγματα διαμόρφωσης πραγματικού έργου
Business rack 24 θυρών
Ένα δωμάτιο δικτύου δαπέδου χρειάζεται μόνο να συνδέσει μια χούφτα διακοπτών στην ίνα ανύψωσης. Ένα patch panel LC/UPC 1U, 24-θυρών - είτε προ-τερματισμένο είτε με κοτσίδες συνδεδεμένες σε ένα μικρό δίσκο - παρέχει καθαρή εμπρόσθια πρόσβαση με έμπλαστρο με ελεύθερο χώρο. Ένα ODF εδώ θα ήταν σπατάλη χώρου και κόστους.
Αίθουσα τηλεπικοινωνιών 144F FTTH
Το εισερχόμενο καλώδιο τροφοδοσίας είναι αγκυρωμένο και γειωμένο στο πλαίσιο, κάθε ίνα είναι συγχωνευμένη-σε μια πλεξίδα SC/APC, η χαλάρωση τυλίγεται με την ακτίνα κάμψης προστατευμένη και τα καλώδια μπαλώματος περνούν στο OLT. Με δίσκους σύνδεσης, δρομολόγηση και 144 τερματισμούς για χρόνια διαχείρισης, ένα ODF τοποθετημένο σε ράφι-είναι πολύ πιο εύκολο να ζεις από το να στοιβάζεις πολλά μικρά πάνελ. ΠλησίονΔιαχωριστές PLCτροφοδοτεί το δίκτυο διανομής· αν προμηθεύεστε την παθητική πλευρά, αυτόΠαθητικά στοιχεία FTTHΟ οδηγός είναι μια χρήσιμη λίστα ελέγχου.
Καλωδίωση κορμού κέντρου δεδομένων
Οι σύνδεσμοι 40G/100G εκτελούνται σε προ-τερματισμένους κορμούς MPO/MTP που έχουν σπάσει από πίνακες ενημέρωσης κασετών. Η προτεραιότητα είναι η πυκνότητα της θύρας, η πολικότητα και η καθαρή δρομολόγηση βάσει προτύπων-δομημένης καλωδίωσης - χωρίς μάτισμα -, έτσι ώστε ένα πάνελ να ξεπερνά ένα ODF εδώ.
Κτίριο κορμού (σχεδιασμός με στρώσεις)
Η κύρια αίθουσα εξοπλισμού χρησιμοποιεί ένα ODF για τον τερματισμό και τη διανομή των ινών ανύψωσης μεταξύ των ορόφων. κάθε όροφος χρησιμοποιεί ένα patch panel για τοπικές συνδέσεις διακόπτη. Η ραχοκοκαλιά παραμένει σταθερή ενώ η επιδιόρθωση παραμένει ευέλικτη - και αυτή είναι συνήθως η πιο διατηρήσιμη απάντηση για ένα πολυ- κτίριο.
Λίστα ελέγχου πριν από την αγορά: Θύρες, προσαρμογείς, δίσκοι σύνδεσης και μέγεθος ραφιών
| Παράμετρος | Γιατί έχει σημασία | Εστίαση του πίνακα ενημέρωσης κώδικα | Εστίαση ODF |
|---|---|---|---|
| Αριθμός ινών / θυρών | Ρυθμίζει χωρητικότητα και χώρο κεφαλής | 12–48 F σήμερα, συν τα εφεδρικά | 48–144F+ με αίθουσα μονάδων |
| Προσαρμογέας και γυαλιστικό | Πρέπει να ταιριάζει με το φυτό | Πυκνότητα LC/UPC | SC/APC για PON, συν LC |
| Χωρητικότητα δίσκου συνδέσεως- | Προστατεύει και αποθηκεύει τις αρθρώσεις | Συχνά ένας μικρός δίσκος | Πολλαπλοί δίσκοι ανάλογα με το μέγεθος |
| Τύπος βάσης / rack | Ταιριάζει στο χώρο | 1U–2U ή τοίχο | Ράφι, τοίχος, δάπεδο ή ντουλάπι |
| Είσοδος και στερέωση καλωδίου | Διατηρεί το άγχος από τις ίνες | Ελαφριά ανακούφιση καταπόνησης | Σφιγκτήρας και γείωση για το καλώδιο OSP |
| Έλεγχος ακτίνας κάμψης- | Απώλεια και αξιοπιστία | Τακτοποιημένη δρομολόγηση άλτης | Δακτύλιοι δρομολόγησης και χαλαρή αποθήκευση |
| Τιτλοφόρηση | Λιγότερα σφάλματα συντήρησης | Ετικέτες μπροστινής θύρας | Πλήρης αρίθμηση θύρας και συναρμολόγησης |
| Χώρος κεφαλής επέκτασης | Αποφεύγει την πλήρη αντικατάσταση | Διαθέστε χώρο U- | Εφεδρικές υποδοχές και χώρος δίσκου |
Συνήθη λάθη - και το κόστος τους
-
Η αγορά από το λιμάνι υπολογίζεται μόνο
- Δύο μονάδες "48 θυρών" μπορεί να διαφέρουν εντελώς στο εσωτερικό. μπορεί να καταλήξετε χωρίς χαλάρωση ή δίσκους και ένα πάνελ που είναι επίπονο στη συντήρηση.
-
-
Χρησιμοποιώντας ένα απλό patch panel για βαρύ μάτισμα
- Οι δίσκοι ξεχειλίζουν, οι ίνες λυγίζουν πέρα από το όριο τους και η προστασία από τη συναρμογή υποφέρει - και εμφανίζεται αργότερα ως απώλεια ή διακοπτόμενοι σύνδεσμοι.
-
-
Αγνοώντας την κατεύθυνση εισόδου του καλωδίου
- Η καταχώριση που καταπολεμά τη διάταξη του ιστότοπου επιβαρύνει τις ίνες και κάνει την εγκατάσταση αργή και ακατάστατη.
-
-
Ανάμιξη συνδέσμων και γυαλίσματος χωρίς σχέδιο
- Μια ασυμφωνία APC-σε-UPC από μόνη της μπορεί να καταστρέψει την απώλεια επιστροφής ενός συνδέσμου μίας-λειτουργίας. Αποφασίστε τα LC/SC και UPC/APC εκ των προτέρων και ζυγίστε πώς θα τερματίσετε με αυτήν την ματιάγρήγορες συνδέσεις έναντι συναρμογής σύντηξης.
-
-
Δεν αφήνει περιθώριο επέκτασης
- Όταν η μέτρηση αυξάνεται, μια πλήρης μονάδα χωρίς εφεδρικές υποδοχές ή χώρο δίσκου σημαίνει αντικατάσταση ολόκληρου αντί να προστεθεί σε αυτό.
FAQ
Ε: Είναι ένα ODF το ίδιο με ένα πάνελ ενημέρωσης κώδικα ινών;
Α: Όχι. Οι λειτουργίες τους αλληλεπικαλύπτονται, αλλά έχει δημιουργηθεί ένας πίνακας ενημέρωσης κώδικα για-πλευρικό τερματισμό και επιδιόρθωση του εξοπλισμού, ενώ ένα ODF προσθέτει μάτισμα, προστασία καλωδίων, χαλαρή αποθήκευση και δομημένη διανομή μακροπρόθεσμα.
Ε: Μπορώ να χρησιμοποιήσω ένα Patch Panel ινών αντί για ένα ODF;
Α: Ναι, για απλούς συνδέσμους με χαμηλό αριθμό ινών και ελάχιστο ή καθόλου μάτισμα. Όταν έχετε υψηλούς αριθμούς, εισερχόμενα καλώδια τροφοδοσίας ή βαρύ μάτισμα σύντηξης, ένα ODF είναι η ασφαλέστερη επιλογή.
Ε: Κάθε Πίνακας Patch Fiber περιλαμβάνει δίσκους σύνδεσης;
Α: Όχι. Πολλά είναι-μόνο για προσαρμογείς, για προ-τερματισμένη χρήση ή χρήση βραχυκυκλωτήρα. άλλα είναι συναρμολογημένα-με ένα δίσκο για πλεξίδες. Ελέγξτε τις προδιαγραφές πριν υποθέσετε.
Ε: Ποια είναι η διαφορά μεταξύ ενός ODF και ενός κιβωτίου διανομής ινών;
Α: Το ODF είναι ένα μεγαλύτερο κύριο-πλαίσιο διανομής, συνήθως σε εσωτερικό χώρο και σε ράφι- ή στο δάπεδο-. Ένα κουτί διανομής είναι ένα μικρότερο, συχνά εξωτερικά-αξιολογημένο περίβλημα πιο κοντά σε συνδρομητές που μπορεί επίσης να έχει διαχωριστή.
Ε: Το ODF χρησιμοποιείται μόνο σε δίκτυα FTTH;
Α: Όχι. Τα ODF είναι κοινά σε κεντρικά γραφεία, δωμάτια ISP και κορμούς μετρό και επιχειρήσεων - οπουδήποτε τα καλώδια υψηλού-χρειάζονται τερματισμό, μάτισμα και διανομή.
Ε: Πρέπει να επιλέξω προσαρμογείς SC ή LC;
Α: Ταίριαξε το φυτό. LC για rack και κέντρα δεδομένων υψηλής-πυκνότητας. SC, συχνά SC/APC, για πρόσβαση FTTH και τηλεπικοινωνιών.
Ε: Μπορώ να εγκαταστήσω ένα ODF σε ράφι 19 ιντσών;
Α: Ναι. Τα ODF τοποθετημένα σε ράφι-είναι στάνταρ για δωμάτια τηλεπικοινωνιών και ντουλάπια OLT. Υπάρχουν εκδόσεις τοίχου και δαπέδου για άλλους χώρους.
Ε: Τι είναι καλύτερο για ένα κέντρο δεδομένων;
Α: Συνήθως επιδιορθώσεις ινών - LC ή MPO/MTP - για επιδιόρθωση-σε επίπεδο, με ODF μόνο όπου μια μεγάλη περιοχή διανομής κορμού χρειάζεται μάτισμα και προστασία.
Ε: Στις 48 Fibers, Διαλέγω ένα Patch Panel ή ένα ODF;
Α: Εξαρτάται από το μάτισμα. Λίγο ή καθόλου μάτισμα και στενός χώρος παραπέμπει σε ένα-φορτωμένο ή προ{2}}τερματισμένο πάνελ ενημέρωσης κώδικα. Ένα εισερχόμενο καλώδιο τροφοδοσίας που χρειάζεται πλήρη σύνδεση, χαλάρωση και γείωση οδηγεί σε ένα ODF 48F - ειδικά αν αναμένετε να αυξηθεί στα 96F.
Ε: Τι πρέπει να ελέγξω πριν αγοράσω;
A: Πλήθος ινών και θυρών συν το ύψος κεφαλής, τον τύπο προσαρμογέα και στίλβωση, χωρητικότητα δίσκου-συναρμολόγησης, μονάδες τύπου στερέωσης και βάσης, είσοδος και στερέωση καλωδίου, έλεγχος ακτίνας κάμψης-και το σχήμα ετικετών.
Εάν η εργασία είναι καθαρή επιδιόρθωση-επίπεδου rack, ένα πάνελ ενημέρωσης κώδικα ινών είναι η πρακτική,-οικονομική επιλογή. Εάν τερματίζετε τα καλώδια υψηλού-αριθμού ή εισερχόμενων καλωδίων κορμού που χρειάζονται σύνδεση, προστασία, χαλαρή αποθήκευση και χρόνια διαχείρισης διανομής, ένα ODF κερδίζει τη θέση του. Τα μεγάλα δίκτυα συνήθως εκτελούν και - ένα ODF για την κύρια διανομή, εξοπλισμό patch panel-. Όποιο και αν καθορίσετε, επιβεβαιώστε την καταμέτρηση και τον χώρο κεφαλής, τον τύπο προσαρμογέα και στίλβωση, τη χωρητικότητα συνδέσεως, το μέγεθος βάσης και βάσης και την είσοδο καλωδίου πριν την παραγγελία, ώστε η μονάδα να ταιριάζει τόσο στη σημερινή εγκατάσταση όσο και στην ανάπτυξη του επόμενου έτους.
