Πώς να επιλέξετε μια πλεξίδα οπτικών ινών: Προδιαγραφές και οδηγός αγοραστή

Τοποθετήστε δύο φύλλα δεδομένων προμηθευτή δίπλα δίπλα και θα διαβάσουν και τα δύοIL μικρότερο ή ίσο με 0,3 dB, RL Μεγαλύτερο ή ίσο με 50 dB. Παραγγείλετε και από τα δύο, συνδέστε τα στο ίδιο ODF και οι μετρημένοι προϋπολογισμοί συνδέσμων μπορεί να διαφέρουν. Δύο προδιαγραφές pigtail οπτικών ινών μπορούν να αναφέρουν τα ίδια όρια ενώ περιγράφουν ουσιαστικά διαφορετικά προϊόντα, επειδή ένας αριθμός που γράφεται χωρίς τη μέθοδο μέτρησής του δεν είναι προδιαγραφή. Είναι ένας ισχυρισμός μάρκετινγκ.

Αυτό το κενό είναι όπου ξεκινούν οι περισσότερες διαφωνίες παράδοσης. Μόλις κλείσει ο δίσκος και το ίχνος OTDR βρίσκεται μπροστά από έναν πελάτη, κανείς δεν μπορεί να αποφασίσει αναδρομικά εάν το αναφερόμενο 0,3 dB μετρήθηκε σε σχέση με ένα καλώδιο αναφοράς ή ως τυχαία συνδεδεμένη τιμή, εάν οι προσαρμογείς στον πίνακα είναι στην ίδια κατηγορία απόδοσης με τους συνδέσμους ή ποια έκδοση του τέλους{2}προτύπου επιθεώρησης προσώπου στο τέλος.

Αυτός ο οδηγός δεν εξηγεί τι είναι το pigtail ή πώς διαφέρει από ένα patch cord. Αυτό το έδαφος καλύπτεται ήδη στο σημείωμά μας σχετικάτη διαφορά μεταξύ μιας κοτσιδίδας ινών και ενός κορδονιού μπαλώματος. Αυτό που ακολουθεί είναι πιο στενό: οι εννέα γραμμές που ανήκουν σε μια προδιαγραφή, τι ελέγχει πραγματικά η καθεμία και τι συμβαίνει επί τόπου όταν μία από αυτές μένει κενή.

Όλα τα παρακάτω αντιστοιχούν σε ένα από αυτά τα πεδία. Εάν το RFQ σας αναφέρει και τα εννέα, δύο προμηθευτές αναφέρουν το ίδιο προϊόν και η σύγκριση τιμών αποκτά νόημα. Εάν αναφέρει τέσσερα, συγκρίνετε προσφορές για διαφορετικά προϊόντα.

Τα ονόματα πεδίων είναι το εύκολο μισό. Ένα εφαρμόσιμο RFQ περιέχει τρεις στήλες αντί για μία, που ορίζει την απαίτηση του αγοραστή, την απόκριση του προμηθευτή και τα στοιχεία αποδοχής για καθεμία από τις εννέα προδιαγραφές pigtail οπτικών ινών, επειδή ένα πεδίο που επιτρέπεται να αφήσει κενό ένας προμηθευτής είναι ένα πεδίο που αποφασίζεται στο εργοστάσιο και όχι από εσάς. Ποια στοιχεία αποδοχής αξίζει να απαιτούνται για κάθε γραμμή είναι αυτό που καθορίζει το υπόλοιπο αυτού του άρθρου.

Γραμμές προδιαγραφών 1 και 2: Single Mode vs Multimode Fiber Pigtail Selection and Connector Interface

Το "Single-mode" δεν αποτελεί προδιαγραφή. Μια πλεξίδα οπτικών ινών απλής λειτουργίας που έχει κατασκευαστεί στο τυπικό G.652D συμπεριφέρεται διαφορετικά από εκείνη που έχει κατασκευαστεί στο G.657A2, του οποίου η μειωμένη ευαισθησία μακροκάμψης ανέχεται πιο σφιχτή περιέλιξη. Όπου η γεωμετρία του δίσκου επιτρέπει στο slack να κάθεται πολύ πάνω από την καθορισμένη ελάχιστη ακτίνα κάμψης της ίνας, το G.652D είναι η σωστή και φθηνότερη απάντηση. Σε συμπαγή κουτιά ακροδεκτών FTTH,-περιβλήματα επιτοίχιας βάσης και πυκνές κασέτες όπου το πηνίο πιέζεται να πλησιάσει αυτό το όριο, καθορίζοντας το G.657A1 ή το A2 μειώνει τον κίνδυνο απώλειας μακροκάμψης{12}}που προκαλεί διαλείπουσα, εξαρτώμενη από τη θερμοκρασία{{13} συμπεριφορά, η οποία είναι πολύ δύσκολο να παλέψει το πλαίσιο.



Δύο ξεχωριστές ερωτήσεις συμπτύσσονται σε μία στην πλευρά πολλαπλών λειτουργιών. Η γεωμετρική συμβατότητα είναι η πρώτη: οι ίνες 50/125 μm (OM3, OM4, OM5) διασυνδέονται φυσικά, ενώ η ένωσή τους σε 62,5/125 μm OM1 δημιουργεί μια ασυμφωνία μεγέθους του πυρήνα-που δεν μπορεί να διορθωθεί μόνο με τη βελτίωση της ευθυγράμμισης ματίσματος. Το modal bandwidth είναι το δεύτερο και ανεξάρτητο: ένα κανάλι που έχει δημιουργηθεί από μικτές ποιότητες αποδίδει στο χαμηλότερο αποτελεσματικό εύρος ζώνης, επομένως μια σύνδεση OM4 που περιέχει αθόρυβα μια πλεξούδα οπτικών ινών πολλαπλών λειτουργιών OM3 πρέπει να επαληθεύεται με το πραγματικό μήκος και τον ρυθμό γραμμής αντί να θεωρείται αποδεκτή.

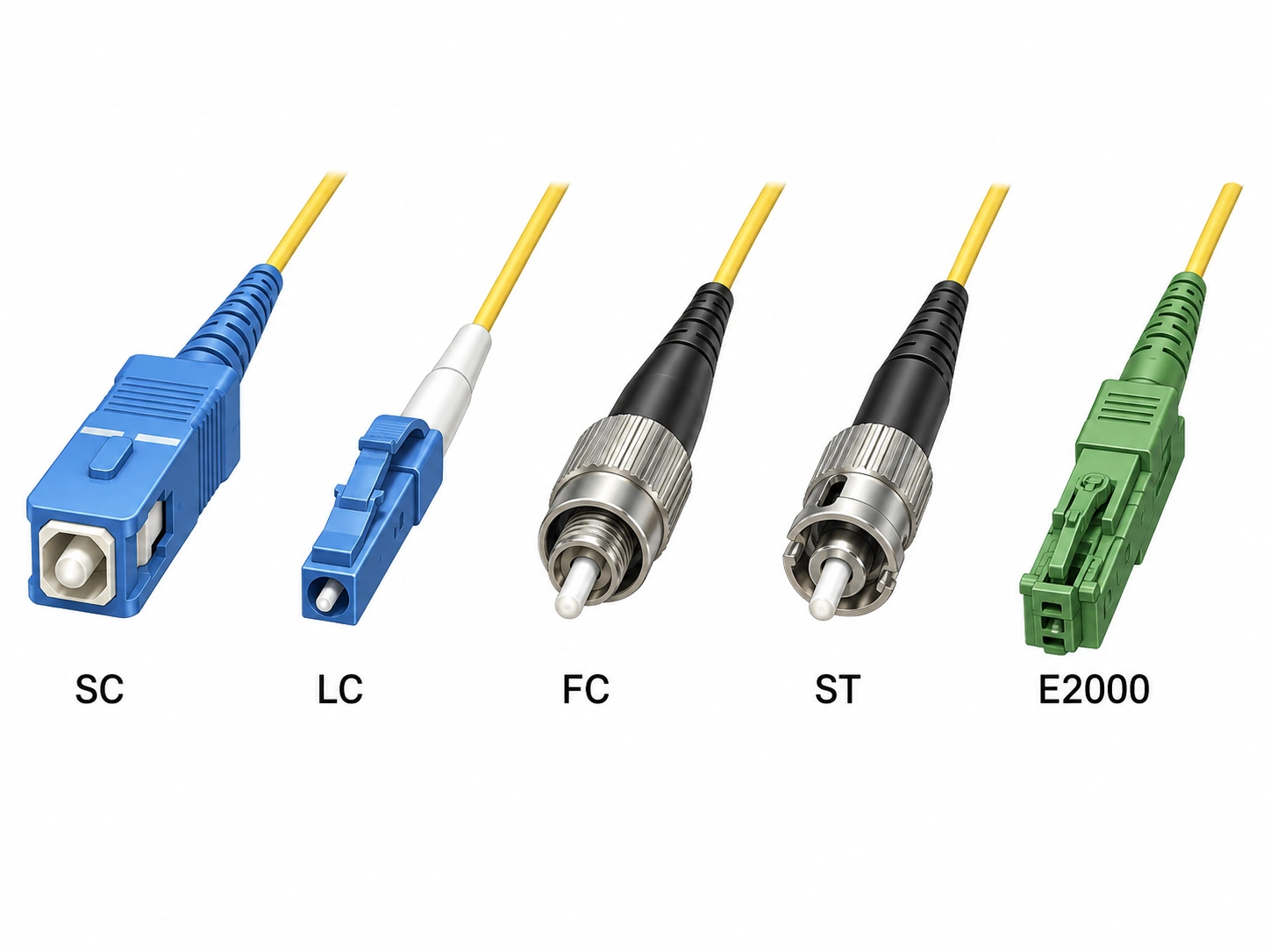

Η επιλογή του συνδετήρα είναι περισσότερο μηχανική παρά οπτική. Το LC κυριαρχεί στα πάνελ υψηλής-πυκνότητας επειδή διπλασιάζει τον αριθμό θυρών ανά μονάδα rack, το SC παραμένει στάνταρ στο GPON και σε μεγάλο μέρος του επιπέδου πρόσβασης FTTH και το FC παραμένει στη δοκιμή και τη μέτρηση και σε παλαιότερα τηλεπικοινωνιακά πλαίσια. Πριν απομακρυνθεί από προεπιλογή, τοδιασύνδεση FC με σπείρωμα και όπου εξακολουθεί να κερδίζει τη θέση τουαξίζει τον έλεγχο. Το E2000 εμφανίζεται όπου απαιτείται διεπαφή με κλείστρο,-μεγάλες απώλειες-. Αυτό που έχει σημασία στη γραμμή προδιαγραφών είναι να ονομάσετε το εφαρμοστέο τμήμα του IEC 61754 μαζί με την οικογένεια συνδέσμων, επειδή αυτή είναι που καθορίζει τη γεωμετρία αντιστοίχισης στην οποία κατασκευάστηκαν το πλαίσιο και οι προσαρμογείς σας.

Μια ακραία όψη UPC είναι θολωτό και ταιριάζει επίπεδη με την αντίστοιχη. Μια ακραία όψη APC είναι γείωση στις 8 μοίρες, η οποία κατευθύνει το ανακλώμενο φως έξω από τον πυρήνα και μέσα στην επένδυση. Η πρακτική συνέπεια είναι η απώλεια επιστροφής. Οι γωνιακές διεπαφές καθορίζονται στην περιοχή Μεγαλύτερη ή ίση με 60 dB όταν συνδυάζονται και διεπαφές φυσικών-επαφών γύρω από την περιοχή Μεγαλύτερη ή ίση με 50–55 dB και η διαφορά έχει μεγαλύτερη σημασία όταν η ανακλώμενη ισχύς υποβαθμίζει ενεργά το σήμα, πράγμα που σημαίνει διανομή PON και FTTx, επικαλύψεις CATV και αναλογικές μεταφορές, DWDM. Για το εταιρικό LAN, τις τυπικές συνδέσεις ψηφιακών δεδομένων και τα περισσότερα κανάλια κέντρων δεδομένων μονής-λειτουργίας, αρκεί μια πλεξίδα οπτικών ινών UPC που πληροί την απαίτηση απώλειας επιστροφής 50 dB, υπό την προϋπόθεση ότι ελέγχεται αντί να υποτίθεται ότι η ανοχή ανάκλασης του δικού του πομποδέκτη.

Ο τύπος πολωνικής γλώσσας δεν είναι πεδίο ανά-αντικείμενο, είναι πεδίο- σε επίπεδο καναλιού. Το pigtail, ο προσαρμογέας, η θύρα του patch panel και η διεπαφή εξοπλισμού πρέπει να συμφωνούν και το RFQ θα πρέπει να αναφέρει τη στίλβωση για κάθε pigtail οπτικών ινών και κάθε προσαρμογέα στο κανάλι αντί να υποθέτει ότι ο εγκαταστάτης θα το παρατηρήσει. Η γεωμετρία της διεπαφής πίσω από τη γωνία επεξεργάζεται στην ανάλυση μαςπώς διαφέρουν οι συνδέσεις APC από το UPC.

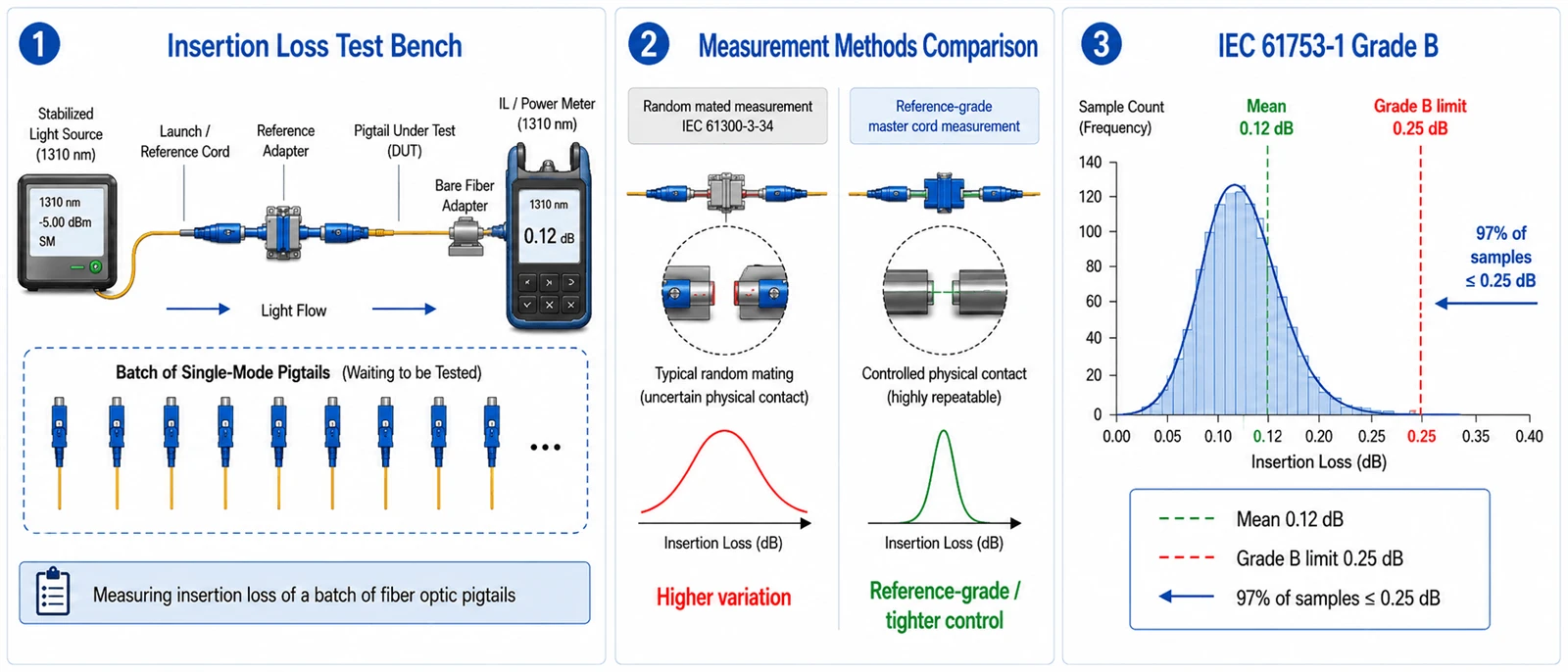

Η απώλεια εισαγωγής για ένα ζεύγος συνδέσμων μπορεί να χαρακτηριστεί με δύο τρόπους. Μετρημένο σε σχέση με ένα κύριο κορδόνι ποιότητας αναφοράς- (ένας συντονισμένος, καλά ελεγχόμενος σύνδεσμος που διατηρείται για μετρολογία), ένας σύνδεσμος παραγωγής παράγει μια κολακευτική φιγούρα. Μετριέται ως ατυχαίος σύντροφος, όπου οποιοσδήποτε σύνδεσμος από την παρτίδα συνδέεται με οποιονδήποτε άλλο, η κατανομή διευρύνεται, επειδή οι θέσεις του πυρήνα των δύο φερουλίων δεν αντισταθμίζονται πλέον από έναν ιδανικό συνεργάτη. Και οι δύο αριθμοί είναι ειλικρινείς και δεν είναι ο ίδιος αριθμός, γι' αυτό το πρότυπο απώλειας εισαγωγής ουράς οπτικών ινών που αναφέρετε έχει μεγαλύτερη σημασία από το ψηφίο που αναφέρετε.

Το IEC 61753-1 επιλύει την ασάφεια ορίζοντας τους βαθμούς εξασθένησης στατιστικά, σε τυχαία βάση, με τη μέθοδο μέτρησης να έχει καθοριστεί ως IEC 61300-3-34. Ο βαθμός Β καθορίζεται ως μέσος όρος στο ή κάτω από 0,12 dB με μέγιστο 0,25 dB για τουλάχιστον το 97% των δειγμάτων, ο βαθμός C στο μέγιστο 0,50 dB με μέσο όρο 0,25 dB και ο βαθμός D στο μέγιστο 1,0 dB. Ένα μεμονωμένο δείγμα που περνά στα 0,3 dB έναντι ενός καλωδίου αναφοράς είναι πολύ πιο αδύναμη δήλωση από μια παρτίδα που πληροί τον βαθμό Β. Αναφέρετε το πρότυπο με την τρέχουσα έκδοση και την τροποποίησή του στη γραμμή RFQ, με τον ίδιο τρόπο που θα αναφέρατε οποιοδήποτε άλλο έγγραφο αποδοχής.

Μία διάκριση χάνεται συνεχώς, συμπεριλαμβανομένων των δελτίων δεδομένων από προμηθευτές που θα έπρεπε να γνωρίζουν καλύτερα.Οι βαθμοί εξασθένησης και οι βαθμοί απώλειας επιστροφής είναι δύο παράλληλες κλίμακες, όχι μία.Οι βαθμοί γραμμάτων Β, Γ και Δ περιγράφουν την απώλεια εισαγωγής. Οι απώλειες επιστροφής καθορίζονται ξεχωριστά, με το επίπεδο διεπαφής με γωνία-που ορίζεται σε μεγαλύτερο ή ίσο με 60 dB. Επομένως, η εγγραφή "Grade B" σε ένα RFQ δεν λέει απολύτως τίποτα για την ανάκλαση, και μια πλεξίδα οπτικών ινών μπορεί να συναντήσει τον βαθμό B ενώ φέρει οποιαδήποτε απώλεια επιστροφής που επέλεξε να κατασκευάσει ο προμηθευτής. Δηλώστε και τα δύο.

Ο βαθμός Β απαιτεί ελεγχόμενο προσανατολισμό πυρήνα

Η επίτευξη του βαθμού Β συνήθως απαιτεί τον έλεγχο του σημείου που κάθεται ο πυρήνας της ίνας σε σχέση με τον άξονα του δακτυλίου, που στην πράξη σημαίνει ότι ο συναρμολογητής προσανατολίζει και στερεώνει τον δακτύλιο έτσι ώστε η εκκεντρότητα του πυρήνα να πέσει σε γνωστή κατεύθυνση. Ένας προμηθευτής χωρίς αυτό το βήμα μπορεί να παράγει ένα καλό δείγμα. Παράγοντας ένα αγαθόδιανομήείναι μια διαφορετική δυνατότητα, γι' αυτό και οι αναθεωρήσεις του 2024 στη σειρά IEC 61755-3 επισημοποίησαν στατιστικά στοιχεία πυρήνα-εκκεντρικότητας για αυτές τις διεπαφές.

Ο προσαρμογέας είναι μέρος της μετρημένης σύνδεσης

Το χιτώνιο είναι αυτό που συγκρατεί τους δύο συνδέσμους ομοαξονικούς, επομένως ένας χαλαρός-προσαρμογέας ανοχής μπορεί να εμποδίσει τη συναρμολογημένη σύνδεση να ανταποκριθεί στην επιδιωκόμενη κατανομή εξασθένησης ακόμη και όταν η ίδια η κορδέλα οπτικών ινών κορυφαίας ποιότητας είναι σε ποιότητα. Επαληθεύστε ως συνδεδεμένη σύνδεση και όχι ως στοιχείο. Αυτό είναι εύκολο να το χάσετε ακριβώς επειδή η εισερχόμενη επιθεώρηση συνήθως δοκιμάζει μόνο το pigtail.

Κάτω από τους αριθμούς απώλειας βρίσκονται οι γεωμετρικές παράμετροι που τους παράγουν: ακτίνα καμπυλότητας, μετατόπιση κορυφής (πόσο μακριά βρίσκεται το υψηλότερο σημείο του θόλου από τον άξονα της ίνας) και ύψος ίνας, η προεξοχή ή η υποτομή της ίνας σε σχέση με τον δακτύλιο. Μαζί καθορίζουν εάν οι δύο πυρήνες αγγίζουν πραγματικά κάτω από το φορτίο ελατηρίου. Αυτά είναι αποτελέσματα της διαδικασίας στίλβωσης, όχι επιλογές σχεδιασμού, γι' αυτό είναι ο πιο γρήγορος τρόπος για να διακρίνετε μια ελεγχόμενη γραμμή παραγωγής από μια γραμμή υπεργολαβίας.

Η καθαριότητα είναι το άλλο μισό. Η μόλυνση από το άκρο-του προσώπου αναγνωρίζεται επανειλημμένα σε ολόκληρο τον κλάδο ως η κύρια αιτία αστοχίας σε εγκατεστημένα δίκτυα οπτικών ινών και σε έναν πυρήνα μονής-λειτουργίας 9 μm, ένα σωματίδιο που βρίσκεται στην περιοχή του πυρήνα μπορεί να προκαλέσει σοβαρή εξασθένηση ή ανάκλαση και όχι οριακή. Τείνει επίσης να εμφανίζεται ως υποβαθμισμένη απώλεια επιστροφής πριν εμφανιστεί ως υποβαθμισμένη απώλεια εισαγωγής, επομένως μια ένδειξη μετρητή ισχύος-μπορεί να βρίσκεται εντός της προδιαγραφής ενώ ένα συνεκτικό ή ενισχυμένο σύστημα ήδη καίει περιθώριο.

Η οπτική απόδοση διέπει και η οπτική επιθεώρηση δεν είναι μόνη της

Η τρίτη έκδοση του 2022 του IEC 61300-3-35 δηλώνει ευθέως ότι η οπτική επιθεώρηση είναι επιπλέον και δεν αντικαθιστά τη μέτρηση της εξασθένησης και της απώλειας επιστροφής. Προχωρά περαιτέρω: ένας σύνδεσμος που έχει καθαριστεί από χαλαρά υπολείμματα και εξακολουθεί να αποτυγχάνει στην οπτική επιθεώρηση δεν απορρίπτεται αυτόματα εάν πληροί την καθορισμένη οπτική απόδοση (IEC). Επομένως, μια ρήτρα RFQ που διαβάζει "απόρριψη για οπτική αστοχία" έρχεται σε αντίθεση με το τρέχον πρότυπο. Γράψτε τον κανόνα αποδοχής με τον τρόπο που τον γράφει το πρότυπο, με την επιθεώρηση συν την οπτική πιστοποίηση και την οπτική απόδοση να διέπουν.

Δηλώστε το έτος έκδοσης, γιατί τα κριτήρια μετακινήθηκαν

Η τρίτη έκδοση αφαίρεσε τις απαιτήσεις επιθεώρησης για τις ζώνες Γ και Δ και επανέγραψε τμήματα των κριτηρίων της ζώνης Α και Β. Το "Συμμορφώνεται με το IEC 61300-3-35" χωρίς ημερομηνία είναι επομένως ανεφάρμοστο, επειδή ο προμηθευτής και ο αγοραστής μπορούν να βαθμολογήσουν ανάλογα με διαφορετικά σύνολα κανόνων και να λένε και οι δύο την αλήθεια (Fluke Networks).

Αυτοματοποιήστε την ταξινόμηση και αντιμετωπίστε τη συσκευασία ως μέρος της προδιαγραφής

Η κρίση ανθρώπινης επιτυχίας/αποτυχίας ποικίλλει ανάλογα με τον τεχνικό, το φως του περιβάλλοντος και την οθόνη, γεγονός που καθιστά τις αποφάσεις αποδοχής μη-αναπαραγώγιμες, ενώ η αυτοματοποιημένη ανάλυση εικόνας παράγει ένα αποτέλεσμα που μπορεί να προσαρτηθεί σε ένα αρχείο παρτίδας. Η συσκευασία έχει μεγαλύτερη σημασία από ό,τι φαίνεται: η μη{2}}μη ερμητική συσκευασία δεν αποτελεί-μακροπρόθεσμη εγγύηση καθαριότητας, επομένως η κλειστή συσκευασία δεν πρέπει να θεωρείται καθαρή. Τα καλύμματα σκόνης και η μέθοδος συσκευασίας ανήκουν στο φύλλο προδιαγραφών οπτικών ινών και η επιτόπια επιθεώρηση πριν από το ζευγάρωμα παραμένει υποχρεωτική, ανεξάρτητα από το πόσο καλά φαίνονται τα εργοστασιακά δεδομένα.

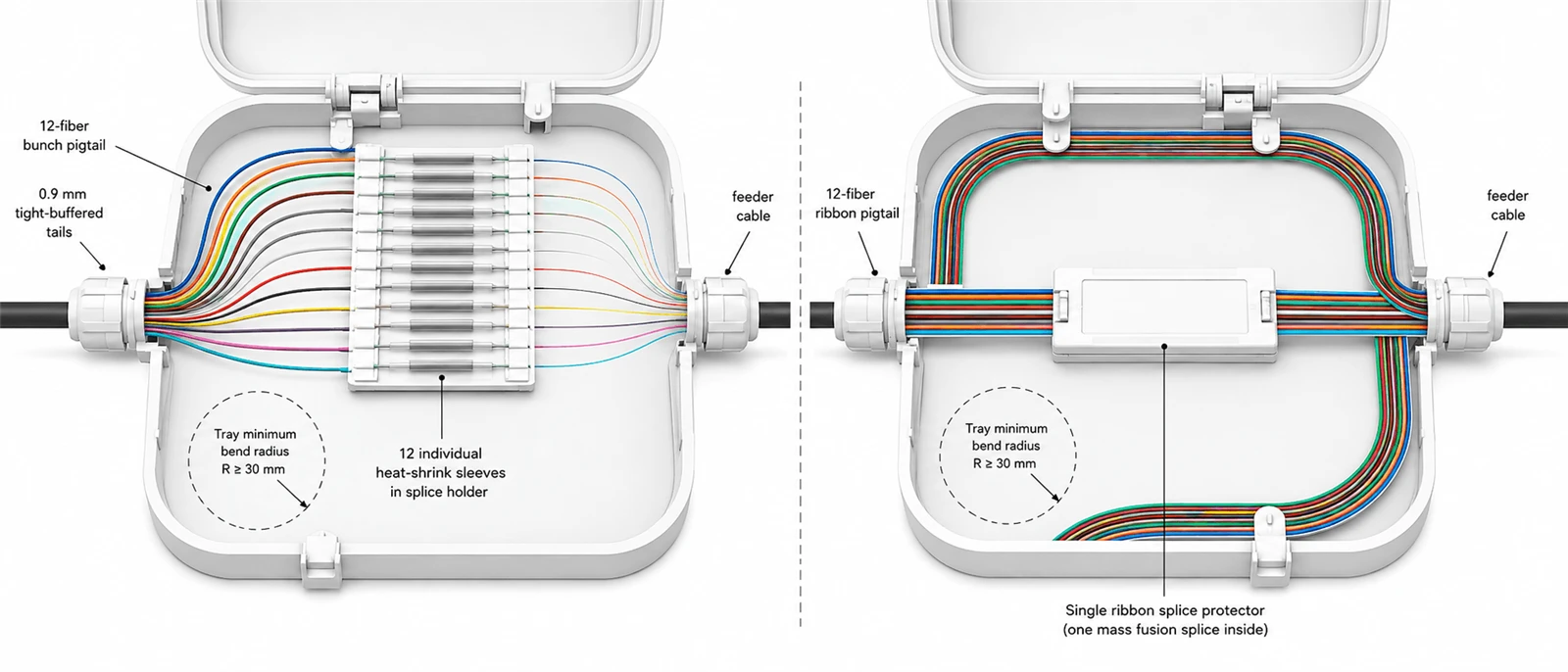

Η δομή επιλέγεται από το περίβλημα. Η σφιχτή κατασκευή-με προσωρινή αποθήκευση 0,9 mm είναι η προεπιλογή για εργασίες συναρμογής-δισκών επειδή δρομολογεί και τυλίγεται σε περιορισμένους δίσκους, ενώ οι κατασκευές με μανδύα 2,0 mm και 3,0 mm προσθέτουν προστασία σύνθλιψης και εφελκυσμού όταν η ουρά χειρίζεται επανειλημμένα ή βγαίνει από το περίβλημα. Τα βαρύτερα μπουφάν είναι πολύ πιο δύσκολο να τυλιχτούν μέσα σε ένα δίσκο που είναι χτισμένος γύρω από μια μικρή ελάχιστη ακτίνα, η οποία είναι το πρακτικό όριο για το πόσο ψηλά μπορείτε να φτάσετε σε αυτήν την κλίμακα. Μεταξύ των δύο μεθόδων ματίσματος υπάρχει μια πραγματική απόφαση: μια δέσμη οπτικών ινών 12 ινών συνδέει μεμονωμένα, που ταιριάζει σε μικτές ή σταδιακές απολήξεις, ενώ η κορδέλα τερματίζεται με μαζική σύντηξη, η οποία είναι δραματικά ταχύτερη σε κλίμακα, αλλά απαιτεί ίνα κορδέλας στην εισερχόμενη πλευρά και αντίστοιχο σύστημα προστασίας ματίσματος. Η παραγγελία κορδέλας σε εργοστάσιο που τερματίζεται για ατομικό μάτισμα μετατρέπει την εξοικονόμηση εργασίας σε εργατική ποινή.

Ένας χρωματικός κωδικός pigtail 12 ινών μπορεί να ακολουθεί το TIA-598 ή τη σύμβαση IEC ανάλογα με τις προδιαγραφές του έργου. Ονομάστε το πρότυπο στη γραμμή προδιαγραφών αντί να γράψετε "τυπικά χρώματα" και επαληθεύστε το με βάση την ακολουθία που είναι ήδη εγκατεστημένη στο πλαίσιο, επειδή ένα πλαίσιο που συμπληρώνεται με δύο συμβάσεις κάνει κάθε μελλοντικό ίχνος σφάλματος πιο αργό. Αυτή η επαλήθευση ανήκει σε αποδοχή ODF και διαχείριση ινών και όχι σε πρώτο σφάλμα.

Το μήκος είναι το πεδίο που συμπληρώνεται συχνότερα από συνήθεια και είναι αριθμητική παρά προτίμηση. Ακολουθήστε τη διαδρομή δρομολόγησης από το σημείο σύνδεσης έως τον τερματισμό, προσθέστε τη χαλαρότητα που χρειάζεται ο δίσκος για να τυλίγεται στην καθορισμένη ελάχιστη ακτίνα κάμψης, προσθέστε ένα όριο εξυπηρέτησης και, στη συνέχεια, στρογγυλοποιήστε στο επόμενο τυπικό βήμα. Μια επεξεργασμένη εικόνα: μια διαδρομή 1,2 m, δύο πηνία σε έναν δίσκο του οποίου η δηλωμένη ελάχιστη ακτίνα είναι 30 mm (περίπου 0,19 m ίνα ανά στροφή, άρα 0,38 m), συν 0,1 m στον τερματισμό, δίνει 1,68 m, που γίνεται παραγγελία 2,0 m. Παραγγείλετε κάτω από αυτό και η ίνα αναγκάζεται να ξεπεράσει το όριο κάμψης, προκαλώντας εξασθένηση που εμφανίζεται μόνο μετά το κλείσιμο του δίσκου. Παραγγείλετε πολύ πάνω από αυτό και η περίσσεια συμφορεί την κασέτα, εμποδίζοντας τη μεταγενέστερη εργασία. Η ίδια αριθμητική αποφασίζει εάν το ίδιο το περίβλημα έχει τη χωρητικότητα, που είναι το σημείο στο οποίοεπιλογή patch panel και περιβλήματοςπαύει να αποτελεί ξεχωριστή απόφαση από την προδιαγραφή pigtail οπτικών ινών.

Η επιλογή του μπουφάν βασίζεται στον κώδικα πυρκαγιάς πριν από οτιδήποτε άλλο. Το PVC είναι ένα συνήθως προσφερόμενο υλικό γενικής-χρήσης, καθορίζεται μια κοτσίδα οπτικών ινών LSZH όπου ρυθμίζεται η τοξικότητα του καπνού και η αδιαφάνεια σε κλειστούς κατειλημμένους χώρους και ισχύουν οι ονομασίες OFNR και OFNP όπου επιβάλλονται οι καταχωρίσεις ανυψωτικών και πλειόνων. Πρόκειται για αποφάσεις συμμόρφωσης και όχι για αποφάσεις απόδοσης. Γράψτε την καταχώριση που απαιτεί ο τοπικός σας κώδικας κτιρίου, ηλεκτρικής ενέργειας και πυρκαγιάς αντί για όνομα υλικού, επειδή η απαίτηση ποικίλλει ανάλογα με τη δικαιοδοσία και τις προδιαγραφές του έργου.

Μια τυπική κοτσίδα οπτικών ινών εσωτερικού χώρου δεν έχει κατασκευαστεί για άμεση έκθεση σε εξωτερικούς χώρους και θα προτιμούσαμε να το λέμε πριν από μια παραγγελία παρά μετά. Δεν διαθέτει το σταθερό, ανθεκτικό στην υπεριώδη ακτινοβολία, μανδύα-και την ενίσχυση που απαιτείται για να επιβιώσει στον κύκλο της θερμοκρασίας, στην εισροή υγρασίας και στη μηχανική καταπόνηση. Το "εξωτερικό" δεν είναι επίσης μία προϋπόθεση και τα θωρακισμένα και αδιάβροχα δεν είναι εναλλάξιμες απαντήσεις. Η έκθεση στην υπεριώδη ακτινοβολία προκαλεί τη χημεία του τζάκετ, το λιμνάζον νερό ή η συμπύκνωση οδηγεί στη στεγανοποίηση και την προστασία εισόδου, ο κίνδυνος τρωκτικών και μηχανικών κραδασμών οδηγεί στη θωράκιση και το εύρος θερμοκρασίας οδηγεί τόσο στην επιλογή υλικού όσο και στην πιστοποίηση για την οποία έχει δοκιμαστεί το συγκρότημα. Προσδιορίστε τις συνθήκες που θα δει η συναρμολόγηση και αφήστε την κατασκευή να ακολουθήσει.

Τα μηχανικά όρια ανήκουν στην ίδια γραμμή, με τους αριθμούς του ίδιου του συγκροτήματος. Οι τιμές τάσης έλξης που αναφέρονται για το εξωτερικό-καλώδιο κορμού εγκατάστασης δεν μεταφέρονται σε ένα συγκρότημα με κοντό σύνδεσμο, του οποίου οι περιοριστικές παράμετροι είναι ο βαθμός εφελκυσμού του ουρανού καλωδίου και η δύναμη συγκράτησης του συνδετήρα του τερματικού άκρου. Απαιτήστε και τα δύο από το φύλλο δεδομένων της συγκεκριμένης κατασκευής που παραγγέλνετε και απαιτήστε τα για το SKU και όχι για την οικογένεια προϊόντων.

Το Telcordia GR-326-CORE είναι το διαπιστευτήριο με τις περισσότερες αναφορές και τις περισσότερες εσφαλμένες εφαρμογές σε αυτήν την κατηγορία προϊόντων. Καθορίζει γενικές απαιτήσεις για συνδέσμους που χρησιμοποιούνται για τη σύνδεση οπτικών ινών μονής λειτουργίας και για τα συγκροτήματα βραχυκυκλωτήρα που κατασκευάζονται από αυτές (Telcordia). Οι υποδοχές επιτόπιας τοποθέτησης καλύπτονται ξεχωριστά σύμφωνα με το GR-1081 και τα προϊόντα καθαρισμού συνδετήρων σύμφωνα με το GR-2923.

Το έγγραφο που αναφέρεται συχνότερα δίπλα του αναφέρεται λανθασμένα.Το GR-1435-CORE είναι "Γενικές απαιτήσεις για οπτικές συνδέσεις πολλαπλών ινών", που σημαίνει πολλαπλές ίνες και όχι πολλαπλές λειτουργίες.Απευθύνεται σε συνδέσμους πολλαπλών-ινών, όπως συγκροτήματα στυλ MPO- και το θέμα εξακολουθεί να είναι μονής-λειτουργίας. Ένα μεγάλο μέρος της βιβλιογραφίας προμηθευτών το μεταγράφει ως το αντίστοιχο πολλαπλών λειτουργιών του GR-326 και οι αγοραστές κληρονομούν το σφάλμα στις δικές τους RFQ. Εάν ένας προμηθευτής προσφέρει τεκμηρίωση GR-326 για την υποστήριξη μιας πλεξίδας οπτικών ινών πολλαπλών λειτουργιών, η σωστή απάντηση είναι να μην ζητήσετε το GR-1435. Πρέπει να αναγνωριστεί ότι κανένα έγγραφο Telcordia GR σε αυτήν την οικογένεια δεν καλύπτει το προϊόν και να διευκρινιστεί η αποδοχή των βαθμών απόδοσης IEC και των δεδομένων δοκιμών παρτίδας.

Τα πιστοποιητικά πιστοποίησης και τα αποδεικτικά παράδοσης δεν είναι το ίδιο έγγραφο

Μια αναφορά πιστοποίησης GR-326 περιγράφει ένα σχέδιο σύνδεσης που επέζησε από ένα καθεστώς δοκιμής. δεν λέει τίποτα για τον κύλινδρο που θα φτάσει τον επόμενο μήνα. Το ISO 9001 πιστοποιεί ότι μια διαδικασία παραγωγής είναι τεκμηριωμένη και ελεγχόμενη, όχι ότι οποιαδήποτε παρτίδα πληροί μια οπτική προδιαγραφή και ότι το CE και το RoHS είναι δηλώσεις πρόσβασης αγοράς και ουσίας. Αυτό που περιγράφει την αποστολή σας είναι ένα αρχείο δοκιμής συνδεδεμένο με την παρτίδα σας, το οποίο αναφέρει τη μέθοδο μέτρησης, το μήκος κύματος, τη βάση του δείγματος και το αναγνωριστικό παρτίδας. Ζητήστε πιστοποίηση τρίτου μέρους όταν εγκρίνετε ένα σχέδιο σύνδεσης σε ένα πρότυπο δικτύου. Ζητήστε αρχεία παρτίδας όταν αποδέχεστε την παράδοση μιας παραγγελίας pigtail οπτικών ινών. Η σύγχυση των δύο είναι πώς οι αγοραστές καταλήγουν με ένα εντυπωσιακό πιστοποιητικό και έναν μη επαληθεύσιμο κύλινδρο.

Τα ίδια εννέα πεδία παράγουν ουσιαστικά διαφορετικές οπτικές και μηχανικές απαιτήσεις ανάλογα με το πού προσγειώνεται το προϊόν. Και οι δύο στήλες παρακάτω είναι μια ενδεικτική αρχική προδιαγραφή που προέρχεται από τις παραδοχές που αναφέρονται και όχι μια καθολική απαίτηση.

Οι υποθέσεις και πώς παράγουν τον βαθμό.Η στήλη GPON προϋποθέτει προϋπολογισμό PON κατηγορίας B+ 28 dB, διαχωριστή 1:32 που καταναλώνει περίπου 17,5 dB, περίπου 5 dB απώλεια ινών και ματίσματος και δύο ζεύγη συνδέσμων. Αυτό αφήνει πολλά dB αδιάθετα, επομένως ο βαθμός C είναι επαρκής και ο καθορισμός του περιθωρίου αγοράς Βαθμού Β που δεν χρειάζεται ο σύνδεσμος. Η στήλη του κέντρου δεδομένων προϋποθέτει προϋπολογισμό καναλιού κοντά στα 2,6 dB με τον προβλεπόμενο ρυθμό και εμβέλεια, περίπου 1,0 dB απώλεια ινών και ματίσματος, 0,6 dB που διατηρείται ως μηχανικό περιθώριο και τέσσερα ζεύγη που μοιράζονται το υπόλοιπο 1,0 dB. Αυτό επιτρέπει 0,25 dB ανά ζεύγος ως μέσο όρο, τον οποίο ο βαθμός Γ θα κατανάλωνε εξ ολοκλήρου χωρίς χώρο για το κεφάλι, ενώ ο μέσος όρος του βαθμού Β στα 0,12 dB αφήνει χώρο για γήρανση και{15}}εκ νέου ζευγαρώματος. Αλλάξτε την αναλογία διαχωρισμού, το πλήθος ζευγών ή το δεσμευμένο περιθώριο και η σύσταση βαθμού αλλάζει με αυτό. Ο βαθμός είναι προϊόν του προϋπολογισμού, όχι χαρακτηριστικό της εφαρμογής.

Από την πλευρά μας, τα εννέα πεδία αντιστοιχίζονται στα βήματα παραγωγής που αφήνουν αρχεία: επαλήθευση εισερχόμενης ίνας και δακτυλίου, σχίσιμο και καθαρισμός, συναρμολόγηση συνδετήρων με ελεγχόμενη ωρίμανση-θερμοκρασίας, ξεχωριστά προγράμματα γυαλίσματος για UPC και APC, αυτοματοποιημένη επιθεώρηση άκρου-προσώπου και οπτική δοκιμή επιστροφής, απώλειας χρώματος και συνέχισης τελική επισήμανση. Ποιο από αυτά τα αρχεία αξίζει να απαιτηθεί εξαρτάται από την ανάπτυξη και τις πρακτικές διαφορές μεταξύ τουςΠεριβάλλοντα FTTH, ODF και data centerαποφασίστε εάν χρειάζεστε δεδομένα ανά{0}}στοιχείο ή ένα στατιστικό δέσμης.

Γράψε τις εννέα γραμμές. Δηλώστε τη μέθοδο μέτρησης και τον βαθμό εξασθένησης ξεχωριστά από την απαίτηση απώλειας επιστροφής στη γραμμή 4, δηλώστε το έτος έκδοσης και τον κανόνα αποδοχής στη γραμμή 5, ορίστε τον τύπο βερνίκι σε δήλωση-ευρύ καναλιού αντί ανά{4}}στοιχείο πρώτο, υπολογίστε το μήκος από το περίβλημα και απαιτήστε δείκτες εφελκυσμού και διατήρησης για το SKU και όχι για την οικογένεια. Αυτό από μόνο του αφαιρεί τις περισσότερες από τις διαφωνίες παράδοσης που δημιουργεί αυτή η κατηγορία προϊόντων.

Για τα υπόλοιπα, ζητήστε έγγραφα και όχι διαβεβαιώσεις. Διατίθεται με παραγγελία: φύλλα δεδομένων, ανά-αντικείμενο ή ανά-αρχεία δοκιμής παρτίδας με τη μέθοδο μέτρησης που αναφέρεται, αναφορές απώλειας εισαγωγής και επιστροφής, λίστες συσκευασίας και πιστοποιητικά συμμόρφωσης. Μπορείςζητήστε ένα δείγμα δοκιμασμένο σύμφωνα με τις δικές σας προδιαγραφές εννέα-γραμμών, με το αρχείο δοκιμής παρτίδας. Στείλτε τα εννέα πεδία και θα απαντήσουμε με την ίδια μορφή, συμπεριλαμβανομένων των γραμμών που θα προωθούσαμε ξανά. Οι πλήρεις επιλογές προδιαγραφών και τα πεδία προσαρμογής παρατίθενται στοσελίδα προϊόντος κοτσιδάκι οπτικών ινών.
