Πώς να επιλέξετε ένα Patch Panel οπτικών ινών ή ODF;

Η επιλογή ενός πλαισίου ενημέρωσης οπτικών ινών - που συχνά ονομάζεται ODF ή οπτικό πλαίσιο διανομής - σπάνια είναι απλώς θέμα αντιστοίχισης ενός αριθμού ινών με μια γραμμή σε μια προσφορά. Σε πραγματικό χώρο τηλεπικοινωνιών, δίκτυο πρόσβασης FTTH, εταιρικό LAN ή κέντρο δεδομένων, ο πίνακας πρέπει επίσης να διορθώσει το εισερχόμενο καλώδιο, να προστατεύσει τις συνδέσεις, να κρατήσει προσαρμογείς, να δρομολογήσει καλώδια ενημέρωσης κώδικα, να φέρει σαφείς ετικέτες και να αφήσει περιθώριο ανάπτυξης. Λάβετε αυτές τις λεπτομέρειες και ένα φτηνό- πάνελ σας κοστίζει αθόρυβα χρόνο κατά την εγκατάσταση και ξανά σε κάθε μελλοντική αναβάθμιση.

Αυτός ο οδηγός είναι γραμμένος από την προοπτική της επιλογής και της παροχής παθητικών εξαρτημάτων οπτικών ινών για έργα FTTH, τηλεπικοινωνιών και κέντρων δεδομένων. Περιλαμβάνει τις αποφάσεις που πραγματικά έχουν σημασία για την χωρητικότητα του ιστότοπου -, την τοποθέτηση, τους προσαρμογείς, τη σύνδεση και τη διαχείριση καλωδίων - και τελειώνει με πίνακες επιλογής, μια λίστα ελέγχου RFQ και μια λίστα ελέγχου επιθεώρησης που μπορείτε να χρησιμοποιήσετε ξανά στην επόμενη αγορά σας.

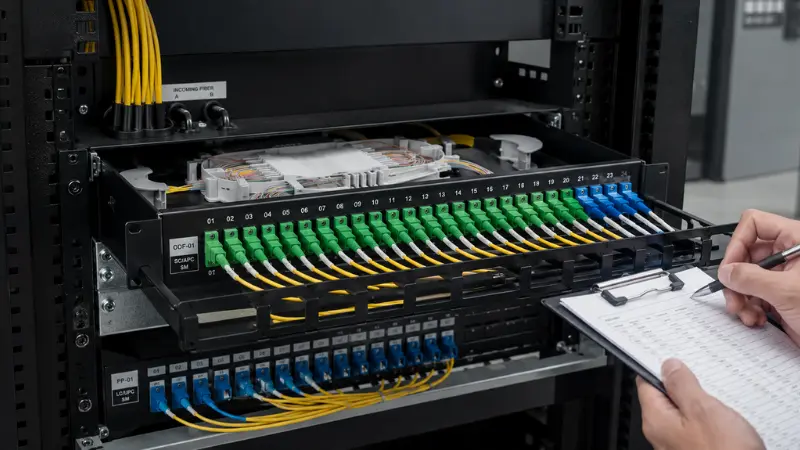

Τι είναι ένας πίνακας επιδιόρθωσης οπτικών ινών / ODF;

Ο πίνακας ενημέρωσης κώδικα οπτικών ινών είναι μια μονάδα διαχείρισης ινών που χρησιμοποιείται για τον τερματισμό, την οργάνωση, τη σύνδεση, τη σύνδεση και την προστασία οπτικών ινών. Θα το βρείτε σε δωμάτια τηλεπικοινωνιών, κέντρα δεδομένων, δίκτυα πρόσβασης FTTH, δίκτυα επιχειρήσεων και ντουλάπια επικοινωνίας.

Στη γλώσσα έργου από την ημέρα-σε-ημερήσια, τα "πάνελ ενημέρωσης κώδικα οπτικών ινών", "πίνακας ενημέρωσης κώδικα οπτικών ινών", "ODF" και "πλαίσιο οπτικής διανομής" χρησιμοποιούνται συχνά εναλλακτικά. Ο μηχανικός σχεδιασμός ποικίλλει, αλλά η δουλειά είναι η ίδια: να διευκολύνει τη διαχείριση, τη δοκιμή, τη συντήρηση και την επέκταση των συνδέσεων ινών. Εάν θέλετε μια πληρέστερη ανάλυση του σημείου που αποκλίνουν οι όροι, αυτή η σύγκριση ενόςODF έναντι πάνελ ενημέρωσης κώδικαστα συστήματα οπτικών ινών είναι μια καλή αρχή.

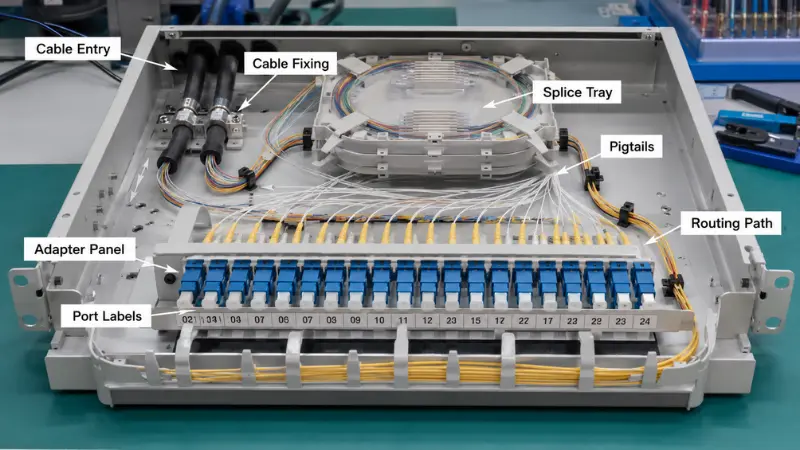

Ένα τυπικό patch panel ινών συνδυάζει διάφορα στοιχεία:

• -Πίνακες προσαρμογέων που συγκρατούν τους ζεύκτες SC, LC, FC ή MPO
• -Συναρμολογήστε δίσκους που προστατεύουν τις συνδέσεις σύντηξης και αποθηκεύουν περίσσεια ινών
• -Οι πλεξίδες ινών συγχωνεύονται στο εισερχόμενο καλώδιο
• -Σημεία στερέωσης καλωδίων και θύρες εισόδου για ανακούφιση από καταπόνηση
• -Εσωτερικές διαδρομές δρομολόγησης που διατηρούν την ακτίνα κάμψης
• -Μια περιοχή διαχείρισης καλωδίου μπαλωμάτων στο μπροστινό μέρος
• -Ετικέτες θύρας ή αναγνώριση

•

Γιατί έχει σημασία η επιλογή του σωστού πίνακα επιδιορθώσεων ινών;

Ο πίνακας ενημέρωσης κώδικα είναι συνήθως ένα μικρό κομμάτι του συνολικού προϋπολογισμού του δικτύου, αλλά έχει μεγάλη επίδραση στην ποιότητα εγκατάστασης και στη συνέχεια στη συντήρηση των ετών. Ένα πάνελ που ταιριάζει στον ιστότοπο επιτρέπει στους εγκαταστάτες να δρομολογούν τις ίνες καθαρά, να προστατεύουν τα σημεία σύνδεσης, να ελέγχουν την πίεση κάμψης και να βρίσκουν γρήγορα οποιαδήποτε θύρα. Ένας κακώς επιλεγμένος δημιουργεί πολυσύχναστη δρομολόγηση, άβολη συντήρηση, λανθάνουσα χωρητικότητα και ένα ακατάστατο πεδίο ενημέρωσης κώδικα.

Προτού δεσμευτείτε για ένα μοντέλο, θα πρέπει να απαντήσει σε τρεις απότομες ερωτήσεις: μπορεί να φέρει τον αριθμό των ινών που χρειάζεστε τώρα, μπορεί ένας τεχνικός να το εγκαταστήσει και να το συντηρήσει χωρίς μάχη και μπορεί να αναπτυχθεί με το δίκτυο αντί να αφαιρεθεί και να αντικατασταθεί; Εάν κάποια απάντηση είναι αρνητική, μια χαμηλότερη τιμή αυτοκόλλητου σπάνια το αναπληρώνει.

Βασικοί παράγοντες που πρέπει να λάβετε υπόψη κατά την επιλογή ενός πίνακα επιδιορθώσεων οπτικών ινών

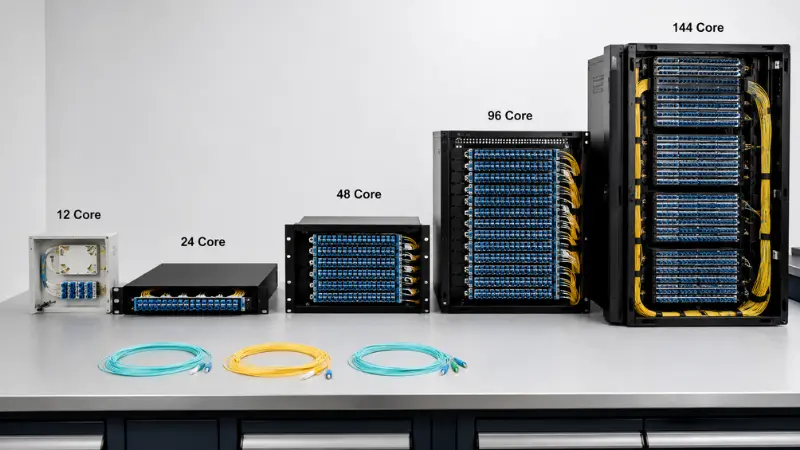

Καταμέτρηση ινών και χωρητικότητα λιμένων

Ο αριθμός ινών είναι ο πρώτος αριθμός που ελέγχουν οι περισσότεροι αγοραστές. Οι κοινές διαμορφώσεις ODF εκτελούν 12, 24, 48, 72, 96 και 144 πυρήνες. Ένα μικρό σημείο διανομής FTTH μπορεί να είναι καλό με ένα κουτί επιτοίχιας στήριξης 12- ή 24 πυρήνων. ένα δωμάτιο τηλεπικοινωνιών ή ένας πυρήνας επιχειρήσεων συχνά προσγειώνεται σε πίνακες ραφιών 24 ή 48 πυρήνων. και το κέντρο δεδομένων υψηλής πυκνότητας ή τα σημεία κορμού πιέζουν προς τους 96 ή 144 πυρήνες.

Το λάθος είναι να βάλετε το πάνελ ακριβώς στο μέγεθος του σημερινού αριθμού ινών. Ένας εφαρμόσιμος εμπειρικός κανόνας είναιτρέχουσες ίνες + εφεδρική χωρητικότητα + χώρος ραφιών: πάρτε τις ίνες που τερματίζετε τώρα, προσθέστε ελεύθερο χώρο για τους συνδέσμους που μπορείτε εύλογα να προβλέψετε και, στη συνέχεια, ελέγξτε τι επιτρέπει στην πραγματικότητα το ύψος της βάσης. Εάν ένα έργο ανάβει 24 ίνες, αλλά η τοποθεσία είναι πιθανό να διπλασιαστεί, ένα πάνελ 48 πυρήνων συνήθως κοστίζει πολύ λιγότερο από την εργασία για την αλλαγή της μονάδας αργότερα.

Ως αφετηρία:

• Μικρό σημείο πρόσβασης - 12 σε 24 πυρήνες
• Τυπική αίθουσα τηλεπικοινωνιών - 24 έως 48 πυρήνες
• Μεγαλύτερο σημείο διανομής - 72 στους 96 πυρήνες
• Πυρήνες κορμού υψηλής-πυκνότητας ή κέντρου δεδομένων - 96 και άνω

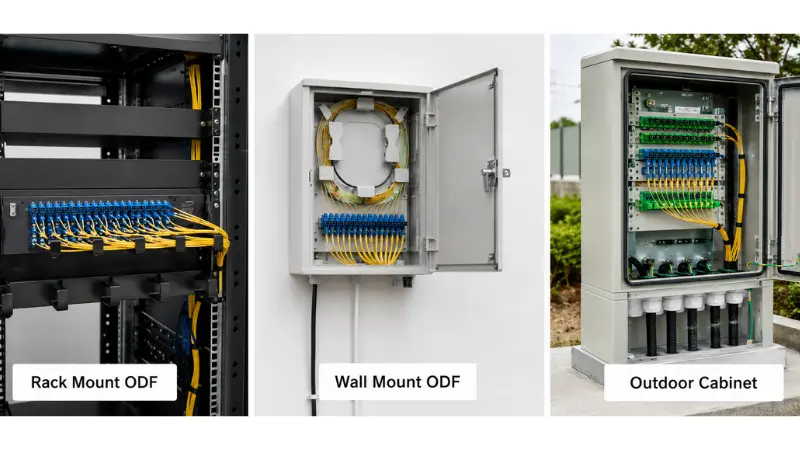

Βάση σε ράφι, βάση τοίχου ή εγκατάσταση σε εξωτερικό χώρο

Το περιβάλλον εγκατάστασης, περισσότερο από οτιδήποτε άλλο, υπαγορεύει τη μορφή του πίνακα. Ένα ενημερωμένο πάνελ οπτικών ινών με βάση rack 19- ιντσών πέφτει τακτοποιημένα σε τυπικά rack δίπλα σε διακόπτες, OLT και εξοπλισμό μετάδοσης, γι' αυτό κυριαρχεί στις αίθουσες τηλεπικοινωνιών και στα κέντρα δεδομένων. Μια επιτοίχια βάση ODF ταιριάζει σε τοποθεσίες χωρίς καθόλου ράφι - σημεία πρόσβασης FTTH, μικρά δίκτυα κτιρίων, σημεία διανομής διαδρόμων και υποκαταστήματα. Ένας υπαίθριος θάλαμος διανομής ινών προορίζεται για ντουλάπια δρόμου και ημιυπαίθριες θέσεις, όπου η στεγανοποίηση, η μηχανική αντοχή και η είσοδος καλωδίου έχουν πολύ μεγαλύτερη σημασία από το πόσο συμπαγές ή τακτοποιημένο φαίνεται το κουτί.

Προσδιορίστε την τοποθεσία πριν επιλέξετε: μέσα σε ράφι 19-ιντσών, σε τοίχο, μέσα σε ντουλάπι τηλεπικοινωνιών, σε εξωτερικό σημείο πρόσβασης ή σε μια σειρά κέντρου δεδομένων υψηλής-πυκνότητας. Εάν το πάνελ βγαίνει σε εξωτερικό χώρο, αντιμετωπίστε την προστασία εισόδου ως σκληρή απαίτηση και όχι ως καλό-να-να αναζητήσετε - μια δηλωμένη βαθμολογία IP, ανθεκτικό στην υπεριώδη ακτινοβολία περίβλημα και σωστά σφραγισμένους αδένες και επιβεβαιώστε το αντίθεταέχει εγκατασταθεί το καλώδιο εσωτερικού και εξωτερικού χώρου.

1U, 2U ή υψηλότερο: Επιλογή ύψους rack

Για τα πάνελ rack, το ύψος είναι δική του απόφαση και όχι απλώς συνάρτηση του αριθμού των ινών. Ένα patch panel οπτικών ινών 1U εξοικονομεί τον περισσότερο χώρο στο rack και είναι η προεπιλογή για τις σειρές του κέντρου δεδομένων, αλλά το ίδιο 1U που χωράει άνετα 24 θύρες διπλής όψης LC μπορεί να αισθάνεται περιορισμένο μόλις προσπαθήσετε να προσθέσετε δίσκους σύνδεσης και να δρομολογήσετε καλώδια ενημέρωσης κώδικα στο μπροστινό μέρος. Το να ανεβείτε στα 2U σας αγοράζει χώρο εργασίας: βαθύτεροι δίσκοι, ευκολότερο τύλιγμα χαλαρών ινών και μπροστινό πεδίο μπαλωμάτων που δεν σας παλεύει κατά τη διάρκεια κινήσεων, προσθέτων και αλλαγών.

Ένας απλός τρόπος για να αποφασίσετε: επιλέξτε 1U όταν η πυκνότητα είναι η προτεραιότητα και ο πίνακας έχει ως επί το πλείστον προ{1}}τερματισμένη επιδιόρθωση. επιλέξτε 2U ή υψηλότερη όταν το ίδιο πάνελ πρέπει επίσης να φιλοξενεί μάτισμα πεδίου, μεγαλύτερες δέσμες pigtail ή συχνή αναδιαμόρφωση. Η καταμέτρηση μόνο θυρών και η παράβλεψη του χώρου που χρειάζονται αυτές οι θύρες πίσω και μπροστά από τους προσαρμογείς, είναι ένα από τα πιο συνηθισμένα σφάλματα μεγέθους.

Σταθερός τύπος έναντι συρόμενου τύπου

Τα πάνελ ραφιών διατίθενται σε σταθερά και συρόμενα σχέδια. Ένα σταθερό πάνελ στήριξης σε ράφι είναι απλούστερο, πιο άκαμπτο και συνήθως φθηνότερο - μια λογική επιλογή όπου οι ίνες τοποθετούνται μία φορά και σπάνια αγγίζονται ξανά. Ένα συρόμενο πάνελ τραβιέται προς τα εμπρός στις ράγες, έτσι ώστε ένας τεχνικός να μπορεί να φτάσει στους δίσκους σύνδεσης, τους προσαρμογείς και την εσωτερική δρομολόγηση χωρίς να ξεκολλήσει τίποτα.

Η ανταλλαγή-είναι πραγματικά χρήματα έναντι πραγματικού χρόνου. Σε ιστότοπους όπου οι θύρες αναδιαμορφώνονται συχνά, ένας συρόμενος δίσκος σάς επιτρέπει να εργάζεστε στις συνδέσεις χωρίς να αφαιρείτε ολόκληρο το πλαίσιο από το rack, το οποίο σε ένα απασχολημένο πλαίσιο μπορεί να μετατρέψει μια εργασία μισής- ώρας σε λίγα λεπτά. Για έναν σύνδεσμο χαμηλής{4}}αφής που θα παραμείνει ανέγγιχτος για χρόνια, το σταθερό πλαίσιο είναι η καλύτερη αξία. Επιλέξτε συρόμενη όταν η συντήρηση, οι δοκιμές ή οι αναβαθμίσεις είναι συχνές. επιλέγουν σταθερά όταν δεν είναι.

Τύπος προσαρμογέα: SC, LC, FC ή MPO

Ο προσαρμογέας πρέπει να ταιριάζει με τις υποδοχές που υπάρχουν ήδη στο δίκτυό σας, επομένως αυτή είναι μια απόφαση που επιβεβαιώνετε έναντι των θυρών καλωδίου, πλεξίδων και εξοπλισμού αντί να μαντέψετε.

Οι προσαρμογείς SC παραμένουν ο βασικός άξονας της πρόσβασης FTTH, FTTx και τηλεπικοινωνιών. Στο PON και το FTTH, το SC/APC είναι η συνηθισμένη επιλογή, επειδή η ακραία όψη με γωνία 8- μοιρών αντανακλά το αδέσποτο φως πίσω στην επένδυση αντί στον πυρήνα, διατηρώντας χαμηλά την απώλεια επιστροφής - ακριβώς αυτό που χρειάζονται οι παθητικοί οπτικοί διαχωριστές. Το SC/UPC εμφανίζεται σε άλλους τυπικούς συνδέσμους όπου αυτή η γωνία δεν απαιτείται. Το βερνίκι δεν είναι εναλλάξιμα: το APC συνδυάζεται μόνο με το APC και η πίεση ενός δακτυλίου APC έναντι ενός UPC καταστρέφει και τα δύο. Εάν η ερώτηση στα πολωνικά είναι νέα για εσάς, αυτή η επεξήγηση συνεχίζεταιτις διαφορές μεταξύ PC, UPC και APCτο ορίζει ξεκάθαρα. Οι ίδιες οι απώλειες επιστροφής και οι απώλειες εισαγωγής ταξινομούνται κάτω απόΠρότυπα διασύνδεσης οπτικών ινών IEC, η οποία είναι η αναφορά στην οποία πρέπει να ανατρέξει το φύλλο δεδομένων του προμηθευτή σας.

Οι προσαρμογείς LC κυριαρχούν στα κέντρα δεδομένων και στον εξοπλισμό υψηλής-πυκνότητας, επειδή η υποδοχή LC είναι περίπου το ήμισυ του αποτυπώματος του SC. Αυτή η διαφορά μεγέθους είναι η ουσία: ένας πίνακας διπλής όψης LC χωράει πολύ περισσότερες θύρες στο ίδιο 1U από ό,τι ένα πάνελ SC, κάτι που έχει σημασία όταν αμφισβητείται κάθε μονάδα rack. Οι περισσότερες θύρες διακόπτη και πομποδέκτη - SFP, SFP+, QSFP breakouts - τερματίζονται σε LC, επομένως ο πίνακας συνήθως ακολουθεί τον εξοπλισμό.

Οι προσαρμογείς FC, με τη σύζευξη με σπείρωμά τους, εξακολουθούν να εμφανίζονται σε ορισμένες θέσεις τηλεπικοινωνιών, δοκιμής και μέτρησης ή παλαιού τύπου, όπου μια βίδα-της σύνδεσης αντιστέκεται στους κραδασμούς. Τα πάνελ προσαρμογέα MPO/MTP είναι και πάλι διαφορετική κατηγορία: φέρουν 8, 12 ή 24 ίνες σε ένα μόνο δακτύλιο και υπάρχουν για να κάνουν πρακτική την καλωδίωση υψηλής πυκνότητας και προ{6}}τερματισμού, κορμού τροφοδοσίας-και{8}}κασετών στο κέντρο δεδομένων. Εάν ζυγίζετε επιλογές πυκνότητας για πυκνή κατασκευή, αυτός ο πρακτικός οδηγόςσυγκρίνοντας το LC με το MTP/MPOαξίζει να διαβαστεί πρώτα.

Πριν παραγγείλετε, διευθετήστε μερικά πράγματα: τύπο σύνδεσης (SC, LC, FC, ST, MPO/MTP). γυαλιστικό (UPC ή APC). Simplex, duplex ή quad adapter.μονής-λειτουργίας ή πολλαπλής λειτουργίας(αυτά δεν μπορούν να αναμειχθούν σε σύνδεσμο). και αν το πάνελ αποστέλλεται φορτωμένο με προσαρμογείς και πλεξίδες ή γυμνό. Μια συντόμευση γρήγορης απόφασης:

• ΕπιλέγωSC/APCγια τη διανομή PON, FTTH και τη μεγαλύτερη πρόσβαση.
• ΕπιλέγωLC, συνήθως διπλής όψης, όταν η πυκνότητα θύρας ή ο πλευρικός τερματισμός διακόπτη- καθοδηγεί τη σχεδίαση.
• ΕπιλέγωFCμόνο όπου καθορίζεται μια διεπαφή με σπείρωμα,-αντοχή σε κραδασμούς.
• ΕπιλέγωMPO/MTPγια κορμούς κορμού και προ{0}}τερματισμένες καλωδίωση υψηλής-πυκνότητας.

Φορτωμένο έναντι μη φορτωμένου πίνακα ενημερώσεων κώδικα

Μια ερώτηση που αιχμαλωτίζει τους αγοραστές είναι αν φτάνει το πάνελφορτωμένοςήξεφορτωμένο. Ένα φορτωμένο πάνελ ενημερωμένης έκδοσης ινών έρχεται με τους προσαρμογείς που είναι τοποθετημένοι και, συχνά, οι πλεξίδες είναι προ{{1}εγκατεστημένες, επομένως η ομάδα πεδίου πρέπει μόνο να συνδέσει και να επιδιορθώσει. Ένα άδειο πάνελ ινών είναι ένα άδειο πλαίσιο: προσθέτετε μόνοι σας τις πλάκες προσαρμογέα και τις πλεξίδες, γεγονός που παρέχει ευελιξία στην ανάμειξη τύπων συνδετήρων ή την αλλαγή της διαμόρφωσης, αλλά προσθέτει χρόνο συναρμολόγησης επί τόπου.

Επιλέξτε ένα φορτωμένο πάνελ όταν ο τύπος σύνδεσης είναι σταθερός, οι όγκοι είναι επαναλαμβανόμενοι και θέλετε να ελαχιστοποιήσετε την εργασία στο χωράφι. Επιλέξτε "Unloaded" όταν το έργο εξακολουθεί να έχει ανοιχτές μεταβλητές - διαφορετικούς τύπους γυαλίσματος σε ιστότοπους, μετάβαση μεταξύ προτύπων σύνδεσης ή επιθυμία να αποθηκεύσετε ένα πλαίσιο και να το συμπληρώσετε όπως απαιτείται. Εάν εξακολουθείτε να αποφασίζετε πώς αυτές οι ίνες τερματίζονται στην πρώτη θέση, αυτή η σύγκρισηγρήγοροι σύνδεσμοι κατά της σύντηξηςείναι χρήσιμος σύντροφος. Είτε έτσι είτε αλλιώς, ορίστε ρητά τον προμηθευτή ως loaded or unloaded στην προσφορά, γιατί το "patch panel" από μόνο του δεν σας λέει τι υπάρχει στο κουτί.

Απαίτηση συρραφής και σχεδιασμός δίσκου ματίσματος

Ορισμένα πάνελ διορθώνουν μόνο προ-τερματισμένα καλώδια. άλλοι πρέπει να συνδέουν τις εισερχόμενες ίνες. Εάν το οπτικό καλώδιο πρέπει να συγκολληθεί με πλεξίδες επί τόπου, ο πίνακας χρειάζεται αρκετούς δίσκους συνδέσεως, μανίκια συνδέσεως και χώρο αποθήκευσης για να τυλίγεται η ίνα χωρίς σφιχτές κάμψεις. Ένα χαλαρό καλώδιο εξωτερικού χώρου, για παράδειγμα, φέρνει μακριά σωλήνες αποθήκευσης που χρειάζονται κάπου για να καθίσουν, έτσι ένας δίσκος που είναι κατάλληλος για ένα τακτοποιημένο καλώδιο εσωτερικού χώρου μπορεί να κατακλυστεί στο χωράφι.

Η χωρητικότητα του δίσκου είναι η λεπτομέρεια που παραλείπουν οι άνθρωποι. Ένας μεμονωμένος δίσκος συνήθως κρατά έναν σταθερό αριθμό ματιών και προστατευτικών χιτωνίων. υπερβείτε το και οι τεχνικοί αρχίζουν να στοιβάζουν ίνες, γεγονός που καθιστά άθλια τη μετέπειτα συντήρηση και διακινδυνεύει τις ίδιες τις συνδέσεις που προσπαθείτε να προστατεύσετε. Επιβεβαιώστε πόσες ίνες θα ματιστούν, ότι υπάρχουν αρκετοί δίσκοι για αυτές με λίγο εφεδρικό, είτεκοτσιδάκιαπεριλαμβάνονται ή παραγγέλνονται χωριστά και ότι ο δίσκος μπορεί ακόμα να προσεγγιστεί αφού γεμίσει ο πίνακας. Εάν θέλετε το υπόβαθρο για την ίδια την ένωση, αυτή η επισκόπηση εξηγείο σκοπός της σύντηξης.

Για προ-τερματισμένη καλωδίωση, οι δίσκοι σύνδεσης μπορεί να μην είναι απαραίτητοι και η εστίαση μετατοπίζεται στις πλάκες προσαρμογέα, στη στερέωση καλωδίων και στη δρομολόγηση του μπροστινού-πλευρικού καλωδίου.

Ακτίνα εισόδου καλωδίου, δρομολόγησης και κάμψης

Αρκετές θύρες δεν είναι το ίδιο με την καλή διαχείριση ινών. Το πάνελ πρέπει επίσης να αφήνει τα καλώδια και τα καλώδια patch να εισέρχονται, να δρομολογούν και να φεύγουν χωρίς μάχη. Ελέγξτε πρώτα την κατεύθυνση εισόδου στον ιστότοπο - ορισμένα πάνελ παίρνουν το καλώδιο από το πίσω μέρος, άλλα από το πλάι ή από πάνω και τα ντουλάπια εξωτερικού χώρου χρειάζονται σφραγισμένους στυπιοθλίπτες. Τα πάνελ ραφιών θα πρέπει να σας προσφέρουν ένα σημείο στερέωσης και ανακούφιση από την καταπόνηση, έτσι ώστε το βάρος του εισερχόμενου καλωδίου να μην τραβά ποτέ τις συνδέσεις.

Στο εσωτερικό, οι ίνες χρειάζονται μια καθαρή διαδρομή και τα καλώδια επισκευής δεν πρέπει να εμποδίζουν την πρόσβαση στους προσαρμογείς ή τους δίσκους. Η δρομολόγηση πρέπει επίσης να σέβεται την ακτίνα κάμψης: η κάμψη της ίνας πιο σφιχτή από το ονομαστικό ελάχιστο αυξάνει την απώλεια εισαγωγής και, με την πάροδο του χρόνου, μπορεί να σπάσει το γυαλί. Αντί να εμπιστεύεστε έναν αριθμό που διαβάσατε κάπου, ακολουθήστε την ελάχιστη ακτίνα κάμψης που δηλώνει ο κατασκευαστής του καλωδίου και του βύσματος - κάμψης-μη ευαίσθητων ινών που ορίζονται στοITU-T G.657η σύσταση ανέχεται πιο αυστηρή δρομολόγηση, αλλά το φύλλο προδιαγραφών, όχι εικασίες, είναι η αρχή. Ένα πάνελ που χειρίζεται καλά αυτό σας προσφέρει σημεία στερέωσης, ομαλή εσωτερική δρομολόγηση, χαλαρή αποθήκευση, καθαρό διαχωρισμό μεταξύ του εισερχόμενου καλωδίου καιμπαλώματα, και χώρο για να πάρετε πραγματικά τα χέρια σας για συντήρηση.

Σήμανση και μελλοντική επέκταση

Η επισήμανση αγνοείται κατά την προμήθεια και στη συνέχεια γίνεται κρίσιμη την πρώτη φορά που κάποιος πρέπει να εντοπίσει ένα κύκλωμα υπό πίεση. Η σαφής αναγνώριση θύρας είναι αυτό που επιτρέπει σε έναν τεχνικό να δοκιμάσει μια σύνδεση, να απομονώσει ένα σφάλμα και να αποφύγει να τραβήξει το λάθος καλώδιο ενημέρωσης κώδικα - και σε ένα μεγάλο πλαίσιο, η κακή σήμανση προσθέτει αθόρυβα χρόνο σε κάθε κλήση συντήρησης και δημιουργεί πραγματικό κίνδυνο αποσύνδεσης μιας ζωντανής υπηρεσίας.

Η επέκταση είναι το άλλο μισό. Εάν κάθε θύρα χρησιμοποιείται την πρώτη ημέρα, το επόμενο αίτημα για σέρβις σημαίνει άλλο πάνελ, περισσότερο χώρο στο rack και περισσότερη καλωδίωση. Αφήνοντας τις εφεδρικές θέσεις προσαρμογέα ή επιλέγοντας ένα πάνελ με αρθρωτές πλάκες προσαρμογέα, είναι πολύ πιο εύκολο να προσθέσετε χωρητικότητα ή να αλλάξετε τους τύπους συνδετήρων κατά τη διάρκεια μιας αναβάθμισης αντί να ξεκινήσετε από την αρχή.

Σύγκριση τύπων πλαισίου επισκευής οπτικών ινών

Οδηγός γρήγορης επιλογής: Ποιο ODF πρέπει να επιλέξετε;

Οι παραπάνω παράγοντες αλληλεπιδρούν, επομένως εδώ είναι μια συμπυκνωμένη άποψη που αντιστοιχίζει κοινά σενάρια έργων σε μια λογική προεπιλογή. Αντιμετωπίστε το ως σημείο εκκίνησης και προσαρμόστε το για το δικό σας χώρο rack και τις διεπαφές εξοπλισμού.

Παραδείγματα Πρακτικής Επιλογής

Παράδειγμα 1: Μικρό σημείο διανομής FTTH

Φανταστείτε ένα σημείο διανομής στο πεζοδρόμιο ή στο υπόγειο που τροφοδοτεί μια ομάδα συνδρομητών από ένα PON. Έρχονται τα καλώδια πτώσης και διανομής, οι ίνες συνδέονται με κοτσίδες και οι γραμμές συνδρομητών τελειώνουν. Εδώ συνήθως αρκεί μια επιτοίχια βάση ODF 12 ή 24 πυρήνων, εξοπλισμένη με προσαρμογείς SC/APC για να διατηρείται χαμηλή η απώλεια επιστροφής για την τροφοδοσία splitter. Οι περιορισμοί που δαγκώνουν είναι φυσικοί: περιορισμένος χώρος στον τοίχο, ένα καλώδιο πτώσης που χρειάζεται κατάλληλη ανακούφιση από την καταπόνηση και η σήμανση αρκετά καθαρή ώστε ο επόμενος τεχνικός να μπορεί να βρει τον κατάλληλο συνδρομητή χωρίς να εντοπίσει κάθε ίνα. Βεβαιωθείτε ότι το κουτί έχει δίσκο συνδέσεως με μέγεθος για την καταμέτρηση και ότι τοΔιαχωριστής PLCη τροφοδοσία του αντιπροσωπεύεται στον προϋπολογισμό των φυτικών ινών. Για την ευρύτερη λίστα εξαρτημάτων σε μια κατασκευή PON, αυτόΟδηγός προμήθειας παθητικών εξαρτημάτων FTTHείναι μια χρήσιμη αναφορά.

Παράδειγμα 2: Data Center 1U Rack Installation

Σε μια σειρά κέντρου δεδομένων, ο χώρος στο rack είναι σπάνιος και η πυκνότητα της θύρας κανόνες. Το πάνελ είναι σχεδόν πάντα 19 ιντσών, 1U όπου είναι δυνατόν, γεμάτοΠροσαρμογείς διπλής όψης LCή MPO/MTP για καλωδίωση κορμού-και-κασέτας. Οι περισσότεροι σύνδεσμοι είναι προ-τερματισμένοι, επομένως το μάτισμα είναι σπάνιο και η έμφαση μετατοπίζεται σε ένα καθαρό μπροστινό πεδίο ενημερωμένης έκδοσης, στην ακριβή επισήμανση και σε μια αρθρωτή διάταξη που σας επιτρέπει να προσθέτετε κασέτες αργότερα. Ένα συρόμενο πάνελ 1U κερδίζει τη θέση του εδώ: όταν ένας τεχνικός πρέπει να-επιδιορθώσει εκ νέου μια ζωντανή σειρά, το τραβώντας το πάνελ προς τα εμπρός λειτουργεί τυφλά πίσω από τους προσαρμογείς. Μην μετράτε μόνο το μέγεθος ανά μέτρηση θύρας - ελέγξτε ότι υπάρχει αρκετός χώρος για να καλύψετε τα καλώδια εμπλάστρου μπροστά από ένα πλήρως φορτωμένο πάνελ.

Παράδειγμα 3: Δωμάτιο Telecom με Απαίτηση Συναρμογής

Όταν το οπτικό καλώδιο εξωτερικού χώρου προσγειώνεται σε ένα δωμάτιο τηλεπικοινωνιών και πρέπει να συνδεθεί με κοτσίδες, ένα ODF βάσης βάσης με κατάλληλους δίσκους σύνδεσης είναι το σωστό εργαλείο. Το καλώδιο χρειάζεται στερέωση και ανακούφιση από την καταπόνηση κατά την είσοδο, γείωση για οποιοδήποτε μέλος μεταλλικής αντοχής, εάν το απαιτεί ο σχεδιασμός του καλωδίου, προστασία από τη σύνδεση και αρκετό χώρο αποθήκευσης για να χαλαρώνει το πηνίο χωρίς σφιχτές στροφές. Η χωρητικότητα εδώ είναι συνήθως 24, 48 πυρήνες ή περισσότεροι, με προσαρμογείς SC ή LC που επιλέγονται για να ταιριάζουν με τη διασύνδεση μετάδοσης ή OLT και πίσω ή πλαϊνή είσοδο για να ταιριάζει στη διάταξη του rack. Εάν η μέτρηση ή η συχνότητα συντήρησης είναι υψηλή, η μετάβαση από 1U σε 2U ανταποκρίνεται στον χώρο εργασίας. Ένας φορτωμένος πίνακας - προσαρμογείς και πλεξίδες προ-τοποθετημένοι, σεΚουτί 24 πυρήνων με δίσκο σύνδεσηςΗ κατασκευή στυλ - συντομεύει την εργασία πεδίου. ένα μη φορτωμένο πλαίσιο το ανταλλάσσει για ευελιξία.

Συνήθη λάθη προς αποφυγή

Επιλέγοντας μόνο με βάση τον αριθμό των φυτικών ινών

Ένας πίνακας 48 πυρήνων δεν είναι αυτόματα καλύτερος από έναν πίνακα 24 πυρήνων. Εάν η εσωτερική δρομολόγηση είναι περιορισμένη ή οι δίσκοι είναι δύσκολο να προσεγγιστούν, ο μεγαλύτερος αριθμός απλώς σας εξαγοράζει μια πιο δύσκολη εγκατάσταση. Ζυγίστε τη χωρητικότητα μαζί με το ύψος του rack, τον τύπο του προσαρμογέα, τον χώρο δίσκου και τη δρομολόγηση.

Παράβλεψη πρόσβασης συντήρησης

Μερικά πάνελ φαίνονται συμπαγή και αποδεικνύεται ότι είναι άθλια για τη συντήρηση μόλις τοποθετηθούν. Εάν το μπροστινό διάκενο είναι σφιχτό, ένα σταθερό πλαίσιο κάνει κάθε μελλοντική αλλαγή πιο δύσκολη. όπου οι σύνδεσμοι αναδιαμορφώνονται συχνά, ο συρόμενος τύπος εξοικονομεί συνήθως περισσότερο από ό,τι κοστίζει.

Ανάμειξη τύπων συνδετήρων χωρίς σχέδιο

Τα SC, LC, FC και MPO δεν είναι εναλλάξιμα, ούτε τα γυαλιστικά APC και UPC. Επιβεβαιώστε την υποδοχή και τη στίλβωση που χρησιμοποιούνται από το καλώδιο, το pigtail, τον πομποδέκτη, το OLT, το διακόπτη ή το κιβώτιο ταχυτήτων πριν παραγγείλετε, διαφορετικά θα έχετε έναν πίνακα που δεν μπορεί να συνδυαστεί με το δίκτυο.

Ξεχνώντας τη μελλοντική επέκταση

Ένα πλήρως κατειλημμένο πάνελ την πρώτη ημέρα είναι ένα πρόβλημα που αναβάλλεται, δεν αποφεύγεται. Κρατήστε εφεδρικές θύρες ή επιλέξτε ένα αρθρωτό σχέδιο όταν το δίκτυο είναι πιθανό να αναπτυχθεί.

Με θέα την κατεύθυνση εισόδου καλωδίου

Εάν η καταχώριση δεν ταιριάζει με τον ιστότοπο - πίσω, στο πλάι, στο επάνω ή στο κάτω μέρος - η εγκατάσταση γίνεται ακατάστατη και η ανακούφιση καταπόνησης σπάνια καταλήγει εκεί που τη χρειάζεστε. Επιβεβαιώστε την κατεύθυνση ενάντια στο ράφι ή τη διάταξη τοίχου μπροστά.

Τι να πείτε στον προμηθευτή σας πριν ζητήσετε προσφορά

Μια ακριβής προσφορά εξαρτάται από ορισμένες ιδιαιτερότητες. Στείλτε τα και ένας προμηθευτής μπορεί να προτείνει το σωστό πάνελ αντί να προεπιλέγει το φθηνότερο τυπικό μοντέλο:

• Εφαρμογή - FTTH, κέντρο δεδομένων, αίθουσα τηλεπικοινωνιών, εταιρικό LAN ή υπαίθριο ντουλάπι
• Τύπος εγκατάστασης - βάση βάσης, επιτοίχια βάση ή εξωτερική βάση
• Μέγεθος ράφι - 19-ιντσών και 1U, 2U ή προσαρμοσμένο ύψος
• Αριθμός ινών - 12, 24, 48, 72, 96, 144 ή άλλο
• Τύπος προσαρμογέα - SC, LC, FC, ST, MPO/MTP
• Πολωνικά - UPC ή APC
• Τύπος ίνας - μονής-λειτουργίας ή πολλαπλής λειτουργίας
• Συναρμολόγηση - με ή χωρίς δίσκους συνδέσεως
• Φορτωμένο ή ξεφορτωμένο πίνακα
• Κατεύθυνση εισόδου καλωδίου
• Απαιτήσεις pigtail και patch cord
• Ανάγκες επισήμανσης και συσκευασίας
• Αναμενόμενη μελλοντική επέκταση

Λίστα ελέγχου επιθεώρησης: Επαλήθευση του πίνακα κατά την άφιξη

Μόλις φτάσουν τα πάνελ, μια γρήγορη εισερχόμενη επιταγή σώζει τη θλίψη στον χώρο. Πέρα από τον προφανή αριθμό, επιβεβαιώστε τις λεπτομέρειες που περιστασιακά περικόπτουν οι προμηθευτές για να πετύχουν μια τιμή:

• Ο αριθμός και ο τύπος προσαρμογέα ταιριάζουν με τη σειρά και η στίλβωση (APC ή UPC) είναι σωστή
• Εάν είναι φορτωμένα, οι πλεξίδες είναι ο σωστός σύνδεσμος, το μήκος και ο τύπος ινών και τοποθετούνται καθαρά
• Δίσκοι σύνδεσης υπάρχουν στον συμφωνημένο αριθμό, με μανίκια και χαλαρή χωρητικότητα
• Προδιαγραφές αντιστοίχισης υλικού περιβλήματος και φινιρίσματος - για εξωτερικές μονάδες, ελέγξτε τη στεγανοποίηση και την αξιολόγηση IP
• Οι στυπιοθλίπτες καλωδίων, το κιτ τοποθέτησης, οι ετικέτες και το πακέτο αξεσουάρ βρίσκονται όλα στο κουτί
• Τα δεδομένα δοκιμής απώλειας εισαγωγής και απώλειας επιστροφής παρέχονται εκεί που υποσχέθηκαν

Εάν η κατασκευή περιλαμβάνει εξοπλισμό τερματισμού στο ίδιο ράφι, αυτή η αναλυτική περιγραφή γίνεταιεγκατάσταση ενός patch panel και ενός διακόπτηκαλύπτει την ακολουθία του ιστότοπου-.

Συχνές Ερωτήσεις

Σύναψη

Το σωστό πάνελ ενημέρωσης κώδικα οπτικών ινών ταιριάζει πολύ περισσότερο από έναν αριθμό ινών. Ταιριάζει στο περιβάλλον εγκατάστασης, τον σύνδεσμο και τη στιλβωτική ουσία που χρησιμοποιεί ήδη το δίκτυό σας, τη μέθοδο ματίσματος, την είσοδο καλωδίου, τον χώρο δρομολόγησης, τον τρόπο συντήρησης και το χώρο που αφήνει για να αναπτυχθεί. Μια μικρή τοποθεσία FTTH εξυπηρετείται καλά από μια συμπαγή επιτοίχια βάση ODF. ένα κέντρο δεδομένων κλίνει προς ένα-πίνακα rack υψηλής πυκνότητας LC ή MPO. μια αίθουσα τηλεπικοινωνιών που παίρνει καλώδιο εξωτερικού χώρου συνήθως θέλει ένα rack ODF με κατάλληλους δίσκους και διαχείριση καλωδίων.

Καθορίστε το περιβάλλον και τις βασικές παραμέτρους προτού παραγγείλετε, μοιραστείτε τα με τον προμηθευτή σας και ελέγξτε τον πίνακα ως προς αυτά κατά την άφιξη. Αυτή η πειθαρχία είναι που παράγει ένα πάνελ που είναι πιο εύκολο στην εγκατάσταση, ευκολότερο στη συντήρηση και αξιόπιστο για τη διάρκεια ζωής του δικτύου.
