Απάντησε πρώτα. Για να συνδέσετε κοτσιδάκια ινών σε ένα patch panel: επιβεβαιώστε ότι το περίβλημα είναι έτοιμο για σύνδεση-, επιβεβαιώστε την αντιστοίχιση κορμού και γυαλιού pigtail, βαθμονομήστε τον ματιστή στη θέση εργασίας και, στη συνέχεια, εκτελέστε τα δέκα αριθμημένα βήματα παρακάτω από την είσοδο του καλωδίου στη θύρα με ετικέτα. Κρατήστε κάθε σύνδεσμο σύντηξης κάτω από 0,1 dB ως στόχο εργασίας, γνωρίζοντας ότι το ANSI/TIA-568,3-E επιτρέπει έως και 0,3 dB ανά συνένωση για την καλωδίωση των χώρων και ότι η προδιαγραφή του έργου υπερβαίνει και τα δύο νούμερα. Μετρήστε κάθε συμβάν συναρμογής OTDR από δύο κατευθύνσεις και κατά μέσο όρο, επειδή οι μετρήσεις μονής κατεύθυνσης σε ανόμοιες ίνες είναι λανθασμένες σε προβλέψιμη κατεύθυνση και όχι απλώς ανακριβείς.
Έλεγχοι πριν από την εργασία πριν συνδέσετε κοτσιδάκια ινών σε ένα patch panel
Τα περισσότερα από αυτά που φτάνουν στο γραφείο εφαρμογών μας δεν είναι πρόβλημα συναρμογής. Είναι ένα πρόβλημα αγορών ή σχεδιασμού που έγινε ορατό μόνο όταν το πλήρωμα στεκόταν στον ματιστή με ένα καλώδιο ήδη ανοιχτό. Τρεις έλεγχοι χρειάζονται δέκα λεπτά και αφαιρούνται σχεδόν όλοι.
| Κατάσταση | Τι να επαληθεύσετε | Σταματήστε την εργασία εάν |
|---|---|---|
| Το περίβλημα είναι έτοιμο για σύνδεση- | Σημεία στερέωσης δίσκου, χωρητικότητα συγκράτησης σύνδεσης, χαλαρό κανάλι αποθήκευσης, οδηγοί ακτίνας κάμψης-όλα υπάρχουν | Λείπει κανένα από τα τέσσερα. Ένα άμεσο-σασί τερματισμού χωρίς τοποθέτηση σε δίσκο ή χαλαρό κανάλι δεν μπορεί πρακτικά να μετατραπεί επί τόπου, αν και ορισμένα αρθρωτά περιβλήματα δέχονται προσθήκη-σε κιτ δίσκου. Επιβεβαιώστε με το φύλλο δεδομένων του περιβλήματος προτού υποθέσετε με οποιοδήποτε τρόπο |
| Οι τύποι ινών ταιριάζουν από άκρη σε άκρη | Το trunk και το pigtail είναι και τα δύο μονής-λειτουργίας ή και τα δύο στην ίδια κατηγορία πολλαπλών λειτουργιών. Ελέγξτε την εκτύπωση του καλωδίου και την ετικέτα της πλεξίδας, όχι το χρώμα του σακακιού | Οι γεωμετρίες του πυρήνα διαφέρουν. Μια σύνδεση μονής-λειτουργίας σε πολλαπλή λειτουργία δεν λειτουργεί απλώς με απώλειες. Ανάλογα με την κατεύθυνση, τις συνθήκες εκτόξευσης και το περιθώριο του δέκτη, παράγει οτιδήποτε από σοβαρή απαράδεκτη απώλεια έως μια σύνδεση που δεν θα εμφανιστεί καθόλου |
| Το Splicer έχει βαθμονομηθεί για αυτό το δωμάτιο | Η βαθμονόμηση τόξου εκτελέστηκε στην πραγματική θέση εργασίας, η κατάσταση του ηλεκτροδίου και ο αριθμός τόξων ελέγχθηκαν | Η βαθμονόμηση πραγματοποιήθηκε τελευταία σε διαφορετικές συνθήκες θερμοκρασίας ή υψομέτρου |
Τρεις τρόποι αποτυχίας ευθύνονται για τα περισσότερα από τα παράπονα και τις επιστροφές pigtail που χειριζόμαστε, και οι τρεις αποφασίζονται προτού κάποιος ανοίξει ένα καλώδιο: ένας πίνακας που παραγγέλθηκε ως άμεσος-σασί τερματισμού όταν ο σχεδιασμός υποθάλπιζε δίσκους σύνδεσης, ένα σετ pigtail πολλαπλών λειτουργιών που παραγγέλθηκε σε έναν-μονό κορμό, επειδή η σειρά αντικατέστησε το χρώμα εκτύπωσης c9 mm και το πόδι με δυνατότητα c9. Πόδια 2,0 mm για λόγους τιμής έως ότου ο δίσκος δεν κλείνει πλέον χωρίς να τσιμπάει. Κανένα από τα τρία δεν μπορεί να διορθωθεί με καλύτερο ματιστή.
Η επιλογή πίνακα ειδικότερα είναι μια απόφαση αγοράς που λαμβάνεται εβδομάδες πριν ανοίξει κάποιος ένα καλώδιο, γι' αυτόεπιλέγοντας ένα splice-έτοιμο patch panel ή ODFανήκει στο σχέδιο συναρμολόγησης. Η συμβατότητα λειτουργίας είναι το ίδιο είδος απόφασης: τοδιαφορά μεταξύ της κατασκευής μονής-λειτουργίας και πολύτροπης pigtailρυθμίζεται στο στάδιο της παραγγελίας, όχι στο δίσκο.
Τι σας αγοράζει ένα εργοστασιακό-Γυαλισμένο κοτσιδάκι με ίνες που δεν κάνει ο τερματισμός πεδίου
Η περίπτωση τερματισμού pigtail είναι ένα επιχείρημα παραγωγής, όχι ένα επιχείρημα ευκολίας. Η γεωμετρία της όψης-του άκρου του άκρου, που σημαίνει ακτίνα καμπυλότητας, μετατόπιση κορυφής και ύψος ίνας, ορίζεται σε εξοπλισμό στίλβωσης που λειτουργεί με δεκάδες συνδέσμους τη φορά υπό ελεγχόμενη πίεση και ακολουθία φιλμ.
Αυτό που μπορούμε να δηλώσουμε με ακρίβεια είναι η προδιαγραφή και η διαδικασία πίσω από αυτήν. Κάθε τερματικό συγκρότημα στη γραμμή μας περνά από τέλος-επιθεώρηση προσώπου, μέτρηση απώλειας εισαγωγής, μέτρηση απώλειας επιστροφής, συνέχεια, επαλήθευση πολικότητας και επιβεβαίωση αλληλουχίας χρώματος- πριν από τη συσκευασία. Τα όρια προδιαγραφής απλής-λειτουργίας είναι Μικρότερη ή ίση με 0,2 dB απώλεια εισαγωγής και μεγαλύτερη ή ίση με 50 dB απώλεια επιστροφής για UPC, μικρότερη ή ίση με 0,3 dB και μεγαλύτερη ή ίση με 60 dB για APC. Αυτά είναι τα ανώτατα όρια που αναγράφονται στις προδιαγραφές του προϊόντος και όχι ένας μέσος όρος πεδίου που αξιώνεται. Η μετρούμενη κατανομή ανήκει στο αρχείο παρτίδας που αποστέλλεται με την παραγγελία και θα στείλουμε μια ανώνυμη αναφορά παρτίδας με μήκος κύματος δοκιμής και τύπο οργάνου κατόπιν αιτήματος, επειδή μια διανομή που μπορείτε να επιθεωρήσετε αξίζει περισσότερο από έναν αριθμό που αναφέρεται σε μια παράγραφο ιστολογίου.
Μια{0}}γυαλισμένη εφαρμογή σύνδεσης πεδίου μπορεί να φτάσει αυτούς τους αριθμούς. Αυτό που δεν μπορεί να κάνει είναι να τα φτάσει με συνέπεια, βύσματα μετάδοσης, σε μια ταράτσα τον Ιούλιο με ένα σφουγγάρι γυαλίσματος χειρός και χωρίς συμβολόμετρο. Αυτή η συνοχή είναι ο λόγος για τον οποίο μια εργοστασιακή-τελική πλεξίδα ινών που συνδέεται με τον κορμό χτυπά τερματίζοντας απευθείας τον κορμό. Το φόντο επάνωγια ποιο σκοπό χρησιμοποιείται ένα fiber pigtail σε όλες τις κατασκευές FTTH, ODF και data centerκαλύπτει την πλευρά του εξαρτήματος. Αυτό το άρθρο παραμένει στη διαδικασία.

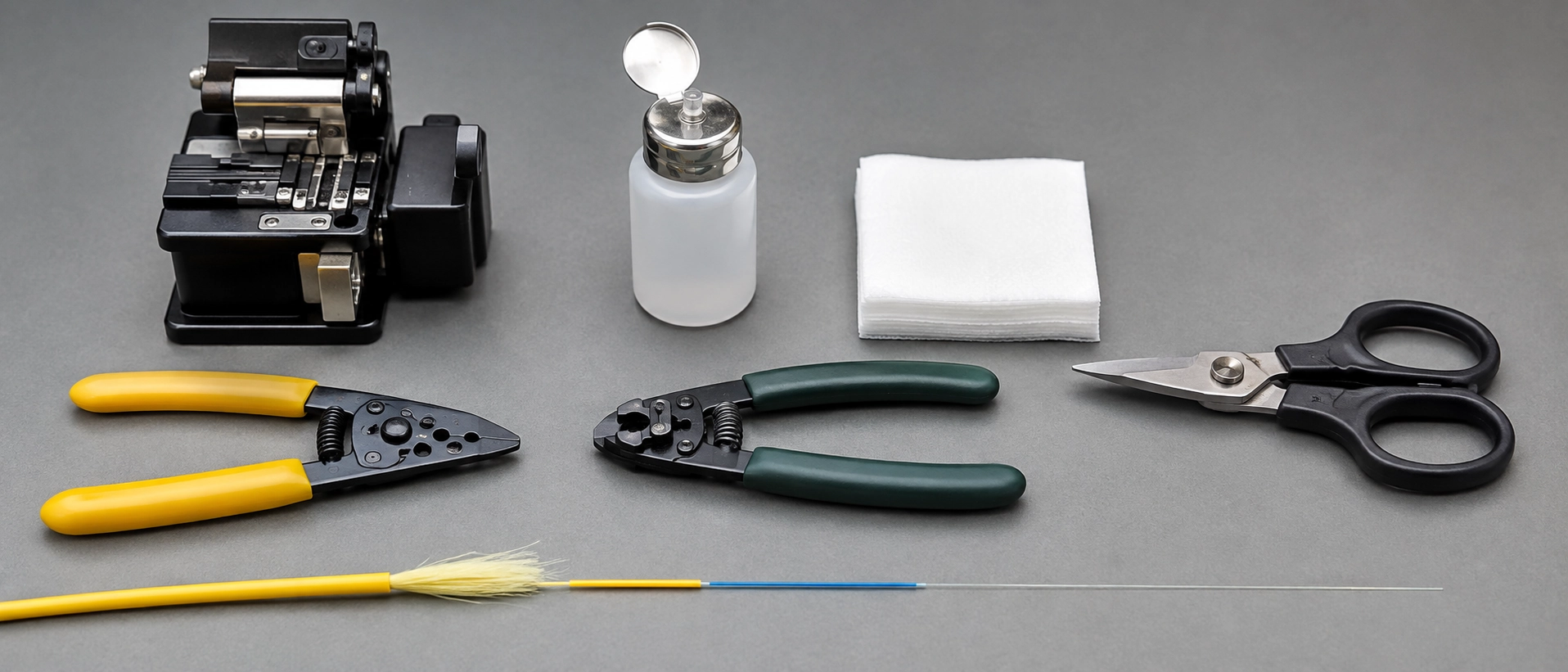

Ρύθμιση πάγκου και αναλώσιμη διάρκεια ζωής πριν συνδέσετε κοτσιδάκια ινών
Μόλις καθιερωθεί η βασική ικανότητα, η συνθήκη αναλώσιμου γίνεται η επαναλαμβανόμενη πηγή μετατόπισης στα αποτελέσματα ματίσματος. Το παρατηρήσιμο σήμα δεν είναι ούτε μία κακή άρθρωση. Είναι μια τάση: η εκτιμώμενη απώλεια ανεβαίνει σταθερά στο δεύτερο μισό ενός δίσκου ή αναφέρεται η υποβάθμιση της γωνίας σχισμής σε τρεις διαδοχικές αρθρώσεις. Όταν δείτε ένα από τα δύο, σταματήστε και ελέγξτε τη θέση της λεπίδας και τον αριθμό του τόξου πριν αλλάξετε οτιδήποτε σχετικά με την τεχνική σας.
Ο παρακάτω πίνακας παραθέτει τι χρειάζεται ο πάγκος και, πιο χρήσιμα, πότε κάθε αντικείμενο παύει να είναι αξιόπιστο, με την αρχή στην οποία στηρίζεται πραγματικά κάθε φιγούρα.
| Είδος | Προδιαγραφή που έχει σημασία | Σημείο εξυπηρέτησης | Βάση |
|---|---|---|---|
| Συνδετήρας σύντηξης | Ευθυγράμμιση πυρήνα για εργασία μονής-λειτουργίας | Βαθμονόμηση τόξου κατά την άφιξη και μετά από αλλαγή θερμοκρασίας ή υψομέτρου | Εγχειρίδιο κατασκευαστή Splicer |
| Ηλεκτρόδια | Ταιριασμένο με το μοντέλο συρραφής | Αντικαταστήστε στο μέτρημα τόξου τον μετρητή του ματιστή σας και καθορίστε το εγχειρίδιο. Μην εργάζεστε σε έναν γενικό αριθμό βιομηχανίας, επειδή ο αριθμός διαφέρει ανάλογα με το μοντέλο και τον τύπο ηλεκτροδίου | Πρόγραμμα συντήρησης του κατασκευαστή Splicer |
| Μόσχας ακριβείας | Δυνατότητα κάτω από 0,5 μοίρες | Περιστρέψτε τη θέση της λεπίδας σύμφωνα με το χρονοδιάγραμμα, αντικαταστήστε όταν αναφέρεται η γωνία σχισμής μετατοπίζεται προς τα πάνω | Τραπέζι ζωής-λεπίδας κατασκευαστή cleaver |
| Στρίπερς | Ξεχωριστά εργαλεία για σφιχτό buffer 0,9 mm και επίστρωση 250 μm | Επιθεωρήστε τις σιαγόνες για τη δημιουργία επίστρωσης-σε κάθε βάρδια | Πρακτική στο πεδίο |
| Αναλώσιμα καθαρισμού | 99% ισοπροπυλική αλκοόλη, μαντηλάκια χωρίς χνούδι- | Φρέσκο σκούπισμα προσώπου ανά μάτι. Η μόλυνση που παραμένει στο γυαλί εξατμίζεται από το τόξο και μπορεί να αποτεθεί ξανά μέσα στην άρθρωση ως έγκλειστο | Οδηγίες καθαρισμού κατασκευαστή ματίσματος και ινών |
| Προστατευτικά μανίκια | Εσωτερική διάμετρος προσαρμοσμένη σε ίνα, μήκος που ταιριάζει με τη θήκη δίσκου | Επιβεβαιώστε τα καθίσματα των μανικιών στη βάση πριν από την πρώτη άρθρωση | Προδιαγραφές κατασκευαστή μανίκι και δίσκου |
| VFL, OLTS, OTDR | VFL για συνέχεια και κυνήγι macrobend, OLTS για πιστοποίηση, OTDR για χαρακτηρισμό | Ρεύμα βαθμονόμησης μετρητή | Επίπεδα δοκιμής ANSI/TIA-568.3-E |
| Τιτλοφόρηση | Αναγνώριση θύρας και κλώνου και στις δύο όψεις του πίνακα | Εφαρμόζεται πριν κλείσει ο δίσκος | Προδιαγραφές σήμανσης έργου |
Μια λεπτομέρεια αξίζει να δηλωθεί ξεκάθαρα επειδή κοστίζει στα πληρώματα μια ώρα όταν το κάνουν λάθος: η θερμότητα-συρρικνύεται πάνω στην ίναπροτούη ίνα μπαίνει στον ματιστή. Δεν υπάρχει ανάκαμψη από τη μνήμη μετά.

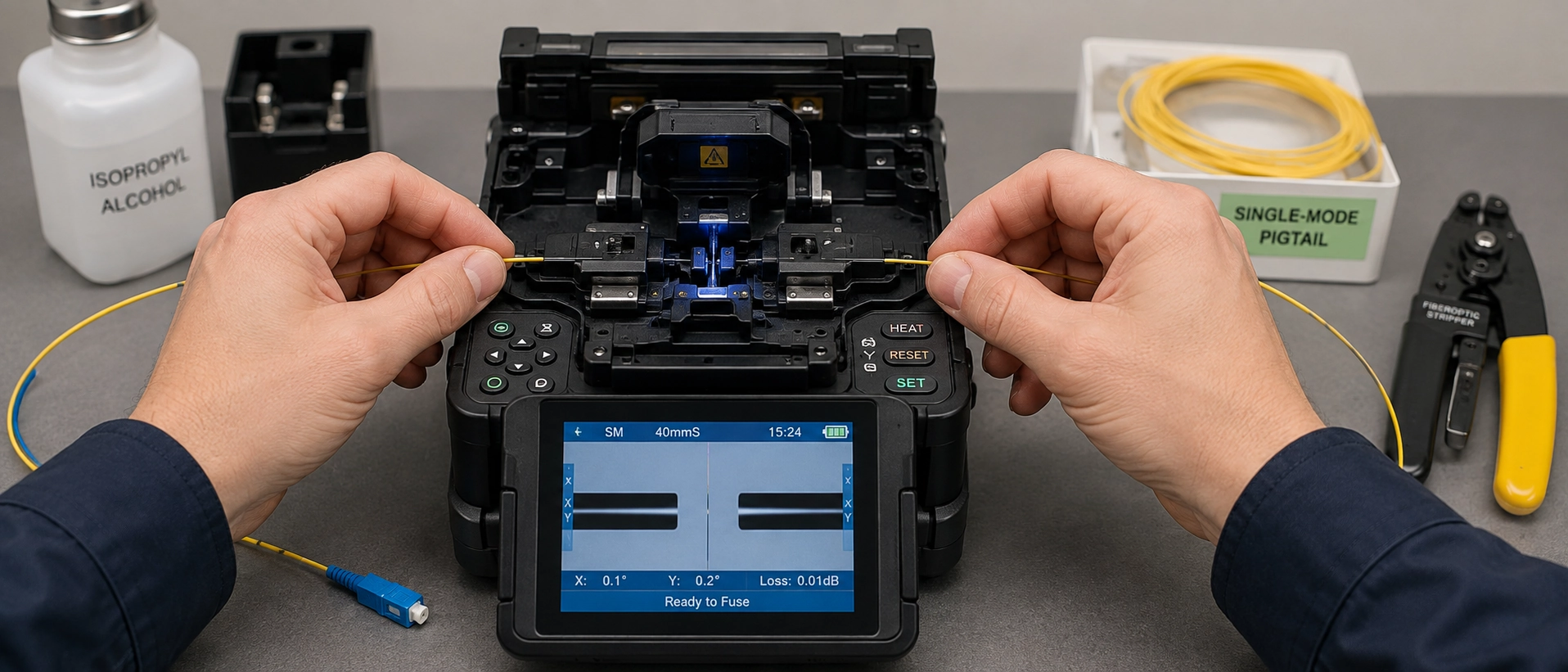

Fiber Pigtail Fusion Splicing βήμα προς βήμα: Δέκα αριθμημένα βήματα με κριτήρια επιτυχίας
Αυτή είναι η σειρά εργασίας που χρησιμοποιείται όταν συντήκουμε-τα κοτσιδάκια ινών κατά τη διάρκεια δοκιμών πελατών και την πιστοποίηση δειγμάτων στο δικό μας εργαστήριο εφαρμογών, σε 12-ίνες και 24{10}}ίνες με χαλαρό κορμό ινών σε περιβλήματα δίσκου 1U και 2U με προστασία 40 mm και 60 mm. Κάθε βήμα φέρει ένα κριτήριο επιτυχίας και ένα έναυσμα επανάληψης, επειδή μια ακολουθία χωρίς σημεία κρίσης είναι απλώς μια περιγραφή. Η ίδια σειρά ισχύει για μια διαδικασία ματίσματος pigtail μονής λειτουργίας για κιβώτια ακροδεκτών FTTH, όπου αλλάζει μόνο ο αριθμός των δίσκων και ο αριθμός των ινών.
| # | Δράση | Κριτήριο επιτυχίας | Επανάληψη της σκανδάλης |
|---|---|---|---|
| 1 | Φέρτε τον κορμό μέσα στο πάνελ, απογυμνώστε το εξωτερικό τζάκετ στο προγραμματισμένο παράθυρο, στερεώστε το περίβλημα στο στυπιοθλίπτη εισόδου και συνδέστε τη μεταλλική αντοχή και τα κεντρικά μέλη στο σημείο γείωσης του περιβλήματος σύμφωνα με τις οδηγίες του κατασκευαστή του καλωδίου και του περιβλήματος και τους κανόνες συγκόλλησης που ισχύουν στο χώρο. Τα μέλη διηλεκτρικής αντοχής δεν είναι κολλημένα, επομένως προσδιορίστε ποιον τύπο έχετε πριν αγγίξετε μια ωτίδα | Το καλώδιο δεν μπορεί να κινηθεί υπό την πίεση του χεριού, η μέθοδος συγκόλλησης ταιριάζει με τον τύπο μέλους που υπάρχει στην πραγματικότητα και τις οδηγίες του κατασκευαστή | Οποιαδήποτε κίνηση στον αδένα ή σε ένα διηλεκτρικό μέλος αντιμετωπίζεται ως μεταλλικό |
| 2 | Κόψτε με δακτύλιο-και αφαιρέστε τους σωλήνες ρυθμιστικού διαλύματος, αφαιρέστε όλα τα υπολείμματα γέλης με 99% IPA, δρομολογήστε κάθε σωλήνα στον καθορισμένο δίσκο του | Δεν υπάρχουν ορατά υπολείμματα σε καμία ίνα, οι σωλήνες τοποθετούνται στις εισόδους του δίσκου τους | Ζελέ αισθητή ή φαίνεται στην ίνα |
| 3 | Τοποθετήστε τα κορμούς και τα πόδια της πλεξίδας με την ίδια σειρά χρώματος στον πάγκο πριν οποιοδήποτε εργαλείο ακουμπήσει το γυαλί | Και τα δύο σετ διαβάζονται με την ίδια σειρά, θέση προς θέση | Οποιαδήποτε ασάφεια στην ταυτότητα του σκέλους |
| 4 | Σύρετε το προστατευτικό χιτώνιο πάνω στο πόδι της πλεξίδας | Μανίκι επάνω, η πλευρά της μπότας μακριά από τη ζώνη ματίσματος | Λείπει το μανίκι στο βήμα 8 |
| 5 | Απογυμνώστε την επίστρωση και από τις δύο ίνες στο μήκος που απαιτείται από τη βάση και το χιτώνιο του ματιστή, συνήθως στην περιοχή 30–40 mm. Η γεωμετρία της βάσης συρραφής, το μήκος σχισμής και το μήκος του μανικιού μαζί ορίζουν τη σωστή εικόνα για τον εξοπλισμό σας | Το μήκος γυμνών ινών εδράζεται σωστά στη βάση με το σημείο σχισμής στην προβλεπόμενη θέση | Η ίνα είναι πολύ κοντή για να φτάσει στο σημείο αναφοράς του συγκρατητήρα, ή τόσο μακριά που φουλάρει το χιτώνιο |
| 6 | Καθαρίστε με ένα μαντηλάκι μονής κατεύθυνσης, φρέσκο σκούπισμα κάθε φορά | Χωρίς ακουστική ή οπτική έλξη, χωρίς κατάλοιπα | Οποιοδήποτε δεύτερο πέρασμα πάνω από το ίδιο πρόσωπο σκουπίσματος |
| 7 | Κόψτε και τις δύο άκρες | Ο Splicer αναφέρει μια επίπεδη, κάθετη όψη. Κάτω από 0,5 μοίρες είναι όπου τα αποτελέσματα γίνονται σταθερά επαναλαμβανόμενα και η δηλωμένη ικανότητα γωνίας του κατασκευαστή του μηχανισμού κοπής είναι η αναφορά για το εργαλείο σας | Η αναφορά γωνίας μετατοπίζεται προς τα πάνω ή το πρόσωπο δείχνει ένα τσιπάκι, χείλος ή χάλασμα |
| 8 | Εκτελέστε το τόξο με επιλεγμένο το σωστό προφίλ ινών | Εκτίμηση Splicer σύμφωνα με τις άλλες αρθρώσεις στον ίδιο δίσκο | Μια ορατή γραμμή, εξόγκωμα ή φυσαλίδα στην εικόνα της άρθρωσης |
| 9 | Κεντράρετε το χιτώνιο πάνω από την ένωση με τη ράβδο αντοχής ευθυγραμμισμένη, εκτελέστε τον κύκλο φούρνου που καθορίζεται για τη συγκεκριμένη διάμετρο χιτωνίου | Το μανίκι έχει συρρικνωθεί πλήρως, χωρίς παγιδευμένο αέρα, άρθρωση στο κέντρο της ράβδου | Εκτός-κεντρική άρθρωση ή ατελής συρρίκνωση |
| 10 | Τοποθετήστε το μανίκι στη θήκη του, χαλαρώστε το πηνίο από τη μέση προς τα έξω και στις δύο πλευρές, κλείστε το δίσκο, περάστε τα πόδια της πλεξίδας στην πλάκα του προσαρμογέα, καπάκι αχρησιμοποίητους προσαρμογείς, βάλτε ετικέτα και στα δύο πρόσωπα και μετά δοκιμάστε | Οι βρόχοι βρίσκονται επίπεδες, δεν υπάρχει τάση στην άρθρωση, η ακτίνα κάμψης στο ελάχιστο ή πάνω από το ελάχιστο του κατασκευαστή του καλωδίου | Οποιοσδήποτε βρόχος πιο σφιχτός από την καθορισμένη ελάχιστη ακτίνα κάμψης του καλωδίου |
Μια ορατή γραμμή, εξόγκωμα ή φυσαλίδα σημαίνει επαν-σχίσιμο, όχι επαν-θερμότητα.
Δύο σημεία κρίσης μέσα σε αυτή τη σειρά αξίζουν έμφαση. Η εκτίμηση του ματιστή στο βήμα 8 είναι μια εκτίμηση που παράγεται από ανάλυση εικόνας και όχι μέτρηση. Είναι εξαιρετικό για να αποφασίσετε εάν θα ξανακάνετε μια άρθρωση επί τόπου και δεν είναι απόδειξη αποδοχής. Και το βήμα 10 έχει διαταχθεί σκόπιμα, έτσι ώστε η επισήμανση να προηγείται της δοκιμής, επειδή οι αναφορές δοκιμών που δεν μπορούν να εντοπιστούν σε μια θύρα λειτουργούν ξανά-με συγκάλυψη.

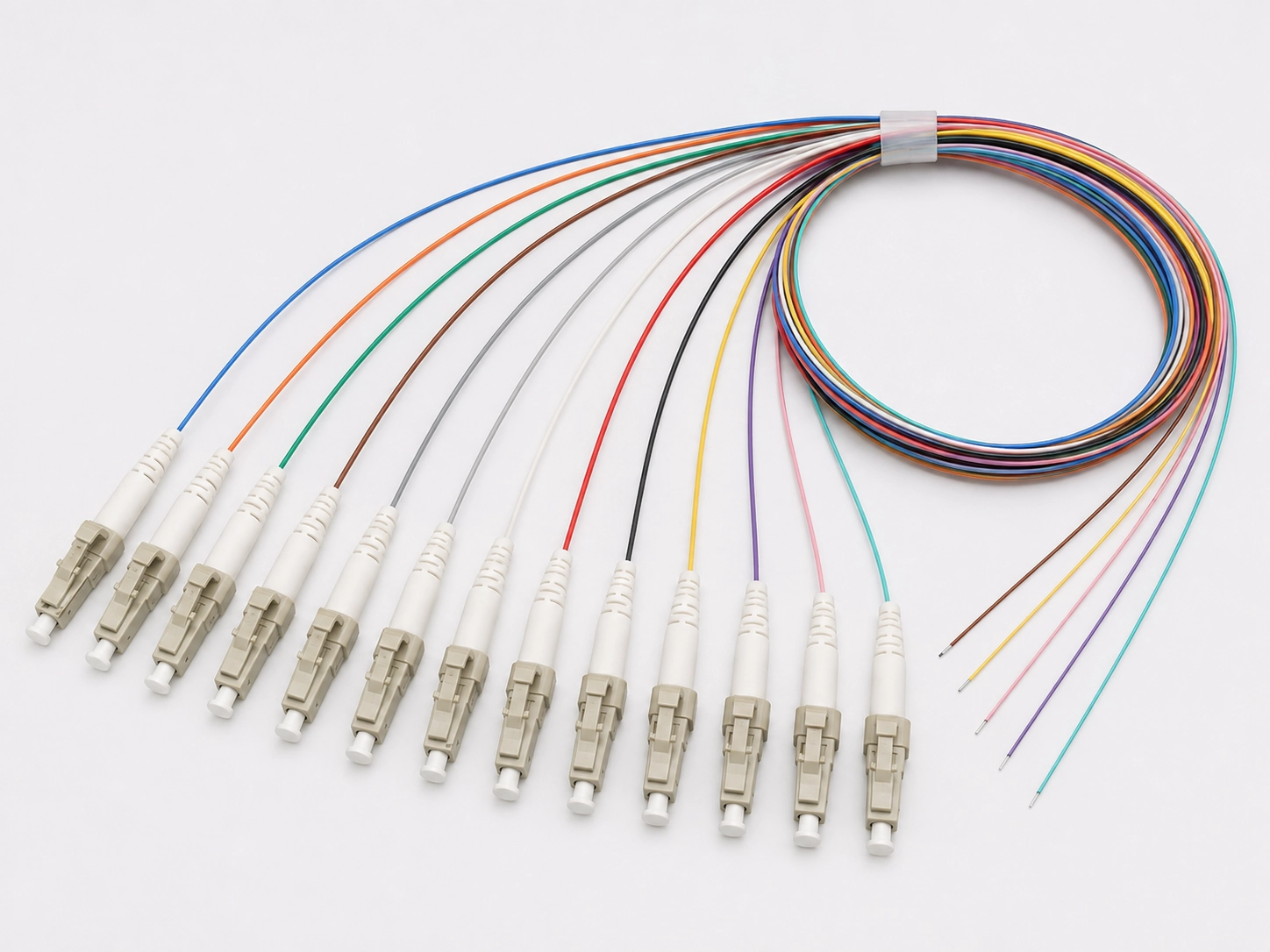

Ακολουθία χρωμάτων Fiber Pigtail και σωστή πολικότητα την πρώτη φορά
Η αναγνώριση χρώματος είναι ο φθηνότερος-μηχανισμός πρόληψης σφαλμάτων στη διαδικασία και λειτουργεί μόνο όταν το σετ pigtail ακολουθεί την ίδια σύμβαση με τον κορμό. Η ακολουθία δώδεκα θέσεων που καθορίζεται στο ANSI/TIA-598-D εκτελείται με μπλε, πορτοκαλί, πράσινο, καφέ, σχιστόλιθο, λευκό, κόκκινο, μαύρο, κίτρινο, βιολετί, τριαντάφυλλο, aqua, με καλώδια πάνω από δώδεκα ίνες που επαναλαμβάνουν την ακολουθία ανά buffer και προσθέτουν σήμανση ιχνηθέτη.
Όποιος επεξεργάζεται πώς να εγκαταστήσει ένα pigtail 12 ινών σε ένα patch panel θα πρέπει να αντιμετωπίζει το σύνολο χρωμάτων ως στοιχείο προδιαγραφών και όχι ως ευκολία πεδίου. Ισχύουν δύο προφυλάξεις. Οι συμβάσεις IEC και TIA δεν συμφωνούν σε κάθε θέση, επομένως μια κατασκευή που αναμειγνύει καλώδιο από μια σύμβαση με ουρές από άλλη χρειάζεται η χαρτογράφηση πριν από τη συναρμογή αντί να ανακαλυφθεί κατά τη δοκιμή. Και η σύμβαση που φτάνει είναι αυτή που ονομάζεται η παραγγελία αγοράς. ΠρομηθευόμαστεΣετ κοτσιδάκια 12 χρωμάτωνσε οποιαδήποτε σειρά, πράγμα που σημαίνει ότι η απόφαση λαμβάνεται στο RFQ, όχι στο δίσκο.
Αποδεκτή απώλεια συναρμογής για μια πλεξίδα ινών: σε ποιο έγγραφο κρατάτε πραγματικά
Χρησιμοποιήστε 0,1 dB ανά άρθρωση ως στόχο εργασίας όταν συνδέετε κοτσιδάκια ινών και περιμένετε έναν σύγχρονο ματιστή-ευθυγράμμισης πυρήνα σε καθαρό γυαλί μονής-λειτουργίας να προσγειωθεί πολύ κάτω από αυτό. Η αποδοχή της σύμβασης, ωστόσο, ακολουθεί τις προδιαγραφές του έργου και την έκδοση που ονομάζει, όχι αυτήν την παράγραφο. Τρία κατώφλια κυκλοφορούν, προέρχονται από έγγραφα πολύ διαφορετικής εξουσίας και ο φάκελος του έργου αποφασίζει ποιο ισχύει.
| Κατώφλι σε χρήση | Αξία | Κυβερνητικό έγγραφο | Κατάσταση |
|---|---|---|---|
| Καλωδίωση χώρων και κέντρου δεδομένων | 0,3 dB ανά σύνδεση σύντηξης, 0,75 dB ανά ζεύγος συνδετήρων σε τυπική ποιότητα | ANSI/TIA-568.3-E | Δημοσιευμένο τυπικό όριο. Το ίδιο πρότυπο ορίζει ένα πιο αυστηρό όριο όταν ένα καλώδιο αναφοράς-συνδυάζεται με μια τυπική-βύσμα ποιότητας, επομένως διαβάστε την ρήτρα που ταιριάζει με τη μέθοδο δοκιμής σας (Fluke Networks) |
| Εξάσκηση εκτός εργοστασίου και χειριστή | 0,1 dB ανά σύνδεση, συχνά με μέσο όρο ζεύξης 0,05 dB, μερικές φορές πιο σφιχτό στις διαδρομές τροφοδοσίας | Η ίδια η προδιαγραφή του χειριστή ή του χρηματοδοτούμενου-προγράμματος | Στόχος της σύμβασης, όχι ένα γενικό τυπικό όριο. Τα έγγραφα της Telcordia GR ονομάζονται συχνά σε αυτές τις συμβάσεις, αλλά δεν υπάρχει αξία αποδοχής της Telcordia που να ισχύει εκτός της σύμβασης που την αναφέρει. Εάν η σύμβασή σας ονομάζει ένα έγγραφο GR, λάβετε τόσο το σχήμα όσο και την έκδοση από αυτήν τη ρήτρα |
| Αξία σχεδιασμού σχεδιασμού | 0,15 dB ανά σύντηξη μονής-λειτουργίας, με έμπειρους τεχνικούς πολύ κάτω από 0,1 dB | Οδηγίες της Ένωσης Οπτικών Ινών (FOA) | Στοιχείο προγραμματισμού για τον υπολογισμό του προϋπολογισμού |
Ο πρακτικός κανόνας που ακολουθεί: η προδιαγραφή του έργου ξεπερνά κάθε γενική εικόνα σε αυτόν τον πίνακα, συμπεριλαμβανομένου του δικού μας. Όταν τα δύο συγκρούονται, η προδιαγραφή κερδίζει και η διαμάχη έχει τελειώσει.
Η διαφορά μεταξύ 0,3 dB και 0,05 dB είναι εκεί που ζουν οι διαφωνίες αποδοχής και ο λόγος είναι αριθμητικός. Μια σύνδεση PON που φέρει υψηλή αναλογία διαχωρισμού έχει μικρό περιθώριο μετά την απώλεια διαχωριστή, τα ζεύγη συνδέσμων και την εξασθένηση διαδρομής, επομένως κάθε κοινή προσγείωση στα 0,15 dB αντί για 0,05 dB ξοδεύει προϋπολογισμό που θα χρειαζόταν ένας μελλοντικός κόμβος. Σε μια εμπορική διαδρομή LAN 90 μέτρων, η ίδια άρθρωση είναι άσχετη.
Ένα ακόμα κομμάτι της αριθμητικής, δηλωμένο προσεκτικά. Σε έναν προϋπολογισμό στη χειρότερη-περίπτωση που υπολογίζεται στις μέγιστες επιτρεπόμενες τιμές του προτύπου, το ζεύγος συνδετήρων στα 0,75 dB καταναλώνει περισσότερο από το διπλάσιο από αυτό που καταναλώνει μια σύνδεση στα 0,3 dB, επομένως η διεπαφή του συνδέσμου, όχι ο σύνδεσμος σύντηξης, είναι το μεγαλύτερο στοιχείο γραμμής. Τα πραγματικά εξαρτήματα συνήθως αποδίδουν πολύ καλύτερα από οποιαδήποτε οροφή, γι' αυτό ακριβώς το άκρο σύνδεσης κάθε κοτσίδας ινών που αποστέλλουμε μετριέται αντί να υποτίθεται.

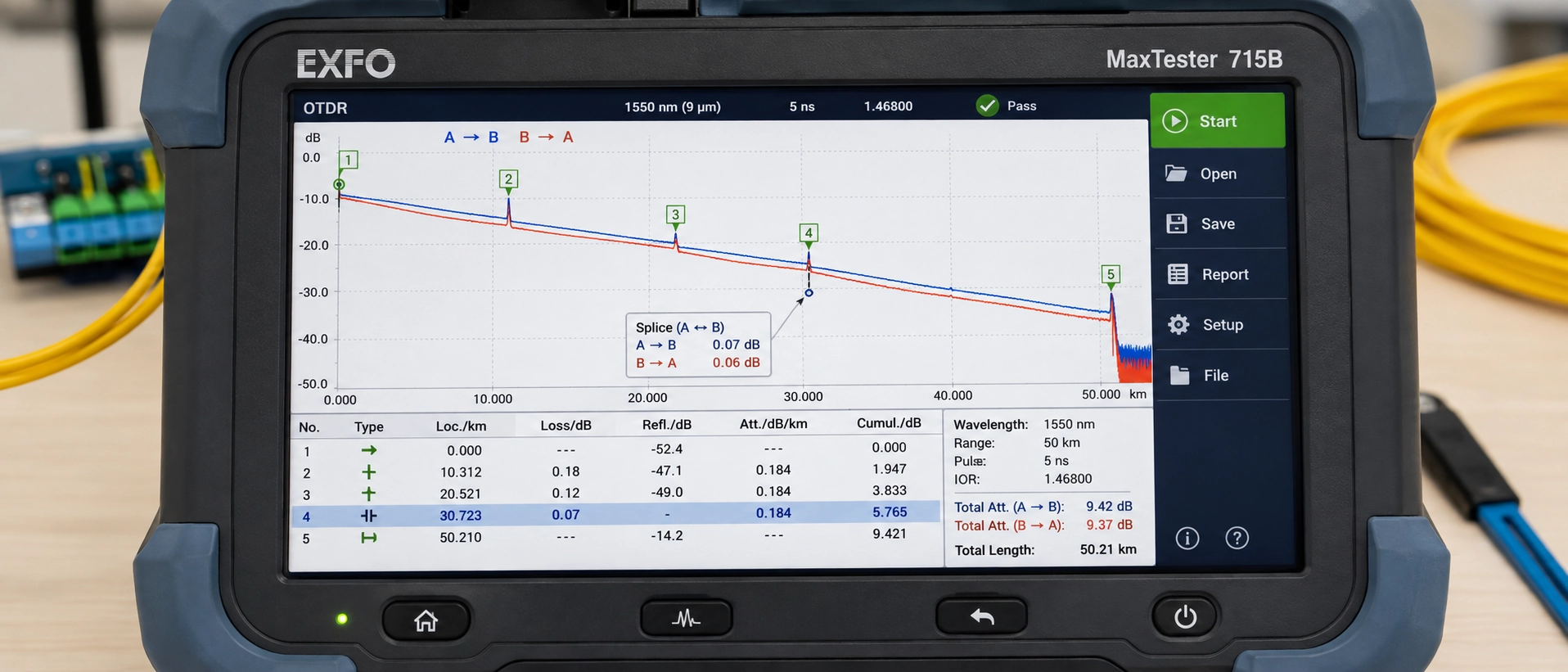

Fiber Pigtail Splice Testing: Tier 1, Tier 2, and Why One-Οι αναφορές OTDR μιας κατεύθυνσης απορρίπτονται
Υπάρχουν δύο επίπεδα δοκιμών όταν πιστοποιείτε τις συναρμολογήσεις κοτσίδας ινών και δεν είναι εναλλάξιμα. Η βαθμίδα 1 είναι η πιστοποίηση απώλειας εισαγωγής με ένα σετ δοκιμής οπτικής απώλειας και είναι αυτό που πιστοποιεί τη σύνδεση. Το Tier 2 είναι χαρακτηρισμός OTDR και είναι διαγνωστικός. Ένα ίχνος που δείχνει κάθε μάτισμα κάτω από 0,05 dB είναι χρήσιμη απόδειξη και δεν υποκαθιστά τα αποτελέσματα της Βαθμίδας 1.
Ο δεύτερος κανόνας πιάνει περισσότερα πληρώματα από τον πρώτο. Η απώλεια συνδέσεως OTDR πρέπει να μετράται και από τις δύο κατευθύνσεις και να υπολογίζεται κατά μέσο όρο. Αυτή είναι η μέθοδος μέτρησης στην οποία βασίζεται η διαδικασία και τα αποτελέσματα μιας-κατεύθυνσης σε έναν σύνδεσμο που περιέχει ανόμοιες ίνες δεν είναι απλώς ανακριβείς, αλλά είναι λανθασμένες σε προβλέψιμη κατεύθυνση (Corning). Πράγμα που μας φέρνει στην ανάγνωση που κάνει τους καλούς τεχνικούς να ξανακάνουν καλές αρθρώσεις.
The Gainer: When Fiber Pigtail Splice Readings Lie
Ένα OTDR δεν μετρά την απώλεια ματίσματος σε μια άρθρωση κοτσίδας ινών. Μετρά την οπισθοσκέδαση και στις δύο πλευρές ενός συμβάντος και συνάγει την απώλεια από το βήμα. Όταν οι δύο ίνες έχουν διαφορετικές διαμέτρους πεδίου λειτουργίας, οι συντελεστές οπισθοσκέδασής τους διαφέρουν και το συναγόμενο βήμα μολύνεται από αυτή τη διαφορά.
Μετρημένο από τη μεγαλύτερη-πλευρά του MFD προς τη μικρότερη, το όργανο αναφέρει ένα εμφανές κέρδος, που σημαίνει ισχύ που δεν μπορεί να υπάρξει. Μετρημένη αντίθετα, αναφέρει μια διογκωμένη απώλεια. Ο μέσος όρος των δύο κατευθύνσεων αφαιρεί το τεχνούργημα και αφήνει την πραγματική φιγούρα.
Μια σύγκριση επιπέδου-κατηγορίας δεν είναι επαρκής απόδειξη μιας διαφοράς πεδίου λειτουργίας και αυτό είναι όπου οι περισσότερες επεξηγήσεις πεδίου πάνε στραβά. Το ITU-T απαιτεί μια ονομαστική MFD και μια ανοχή να δηλώνονται στα 1310 nm εντός ενός επιτρεπόμενου εύρους, και τα επιτρεπόμενα εύρη για τυπικές κατηγορίες απλής-λειτουργίας και κάμψης-αλληλεπικαλύπτονται (ITU-T G.652). Η επικάλυψη δεν είναι θεωρητική: το SMF-28 Ultra της Corning δηλώνει 9,2 ± 0,4 μm στα 1310 nm ενώ είναι πλήρως συμβατό με το G.652.Dκαιυπερβαίνει την απαίτηση κάμψης G.657.A1, επομένως το "G.657 fiber" δεν σας λέει τίποτα από μόνο του για το πεδίο λειτουργίας στο οποίο συνδέεστε. Άλλα σχέδια που δεν είναι ευαίσθητα στην κάμψη, ιδιαίτερα στις κατηγορίες Β, κάθονται πιο χαμηλά.
Άρα, ο κανόνας εργασίας δεν είναι «να περιμένεις κερδισμένος όποτε το G.657 συναντά το G.652». Είναι: διαβάστε το δηλωμένο ονομαστικό MFD και στα δύο φύλλα δεδομένων, στο καλώδιο κορμού και στο pigtail, και να περιμένετε κατευθυντική ασυμμετρία όταν αυτές οι δύο δηλωμένες τιμές διαφέρουν σημαντικά. Τα ονόματα των κατηγοριών θα σας παραπλανήσουν, τα φύλλα δεδομένων όχι. Αυτός είναι ο λόγος για τον οποίο εκτυπώνουμε ποιότητα ινών, G.652D, G.657A1 ή G.657A2, στην προδιαγραφή pigtail και γιατί η ερώτηση από έναν προμηθευτή για το δηλωμένο MFD είναι μια εύλογη ερώτηση και όχι μια σχολαστική ερώτηση.
Αντιμετώπιση προβλημάτων βλαβών ματίσματος Fiber Pigtail: Επαληθεύστε και μετά ενεργήστε
| Σύμπτωμα | Επαληθεύστε πρώτα | Πιθανότατα αιτία | Δράση | Απαιτείται επανα-σύνδεση; |
|---|---|---|---|---|
| Εκτίμηση Splicer πάνω από 0,1 dB, ορατή συμπερίληψη | Επιθεωρήστε την εικόνα της άρθρωσης πριν κόψετε οτιδήποτε | Η μόλυνση εξατμίζεται στην άρθρωση | Εκ νέου-απογύμνωση, καθαρισμός με φρέσκο IPA, εκ νέου-σχίσιμο, επαν-συναρμολόγηση | Ναί |
| Επαναλαμβανόμενα κακά-διαχωρισμένα μηνύματα | Ελέγξτε την αναφερόμενη τάση γωνίας σχισμής στις τελευταίες αρθρώσεις | Φθορά λεπίδας ή ασυνεπές μήκος λωρίδας | Περιστρέψτε τη θέση της λεπίδας, επαληθεύστε το μήκος της λωρίδας, επιθεωρήστε το πρόσωπο | Ναι, μετά από διόρθωση εργαλείου |
| Αστάθεια τόξου, απώλεια που ανεβαίνει σε μια μετατόπιση | Διαβάστε τον μετρητή τόξου και εκτελέστε βαθμονόμηση τόξου | Φθορά ή μόλυνση ηλεκτροδίων | Καθαρίστε τα ηλεκτρόδια, αντικαταστήστε τα σύμφωνα με τον αριθμό που καθορίζει ο κατασκευαστής | Μόνο οι προσβεβλημένες αρθρώσεις |
| Σφάλματα ευθυγράμμισης σε εμφανώς καθαρές ίνες | Επιθεωρήστε τις αυλακώσεις και τις βάσεις V- | Συντρίμμια στα αυλάκια | Καθαρίστε με οινόπνευμα και μπατονέτα, επανα-καθίστε | Όχι, εκτελέστε ξανά-τις ίδιες ίνες |
| Χαλαρώστε το μανίκι ή συνδέστε το-από το κέντρο μετά τον φούρνο | Επιβεβαιώστε τη διάμετρο του χιτωνίου έναντι της ίνας και της βάσης | Λάθος μέγεθος μανικιού ή προφίλ φούρνου | Κόψτε, διορθώστε το μανίκι, εκτελέστε ξανά τον καθορισμένο κύκλο | Ναί |
| Η απώλεια εμφανίζεται μόνο μετά το κλείσιμο του δίσκου | Ίχνη με VFL πριν ανοίξετε ξανά την άρθρωση | Μακροκάμψη από πάνω-σφιχτό κουλούρι ή τσιμπημένο πόδι | Επανα-κουλουριαστείτε στην ελάχιστη ακτίνα κάμψης του καλωδίου και επαν-ντύστε | Οχι |
| Υψηλή απώλεια τη μία κατεύθυνση, κέρδισε την άλλη | Συγκρίνετε το δηλωμένο MFD και στα δύο φύλλα δεδομένων | Διαφορά πεδίου λειτουργίας μεταξύ γυαλιού κορμού και πλεξίδας | Δοκιμάστε αμφίδρομα και κατά μέσο όρο πριν αγγίξετε την άρθρωση | Οχι |
| Χωρίς φως σε ένα σκέλος | Ελέγξτε ξανά τη χρωματική αντιστοίχιση και τον τύπο ινών και στις δύο πλευρές | Διασταυρωμένο σκέλος ή αναντιστοιχία τρόπου λειτουργίας | Διορθώστε τη χαρτογράφηση. Εάν οι τύποι ινών διαφέρουν, το σκέλος πρέπει να-σχεδιαστεί εκ νέου αντί να-συναρμολογηθεί εκ νέου | Εκ νέου-σχεδιασμός, όχι επανα-συναρμολόγηση |

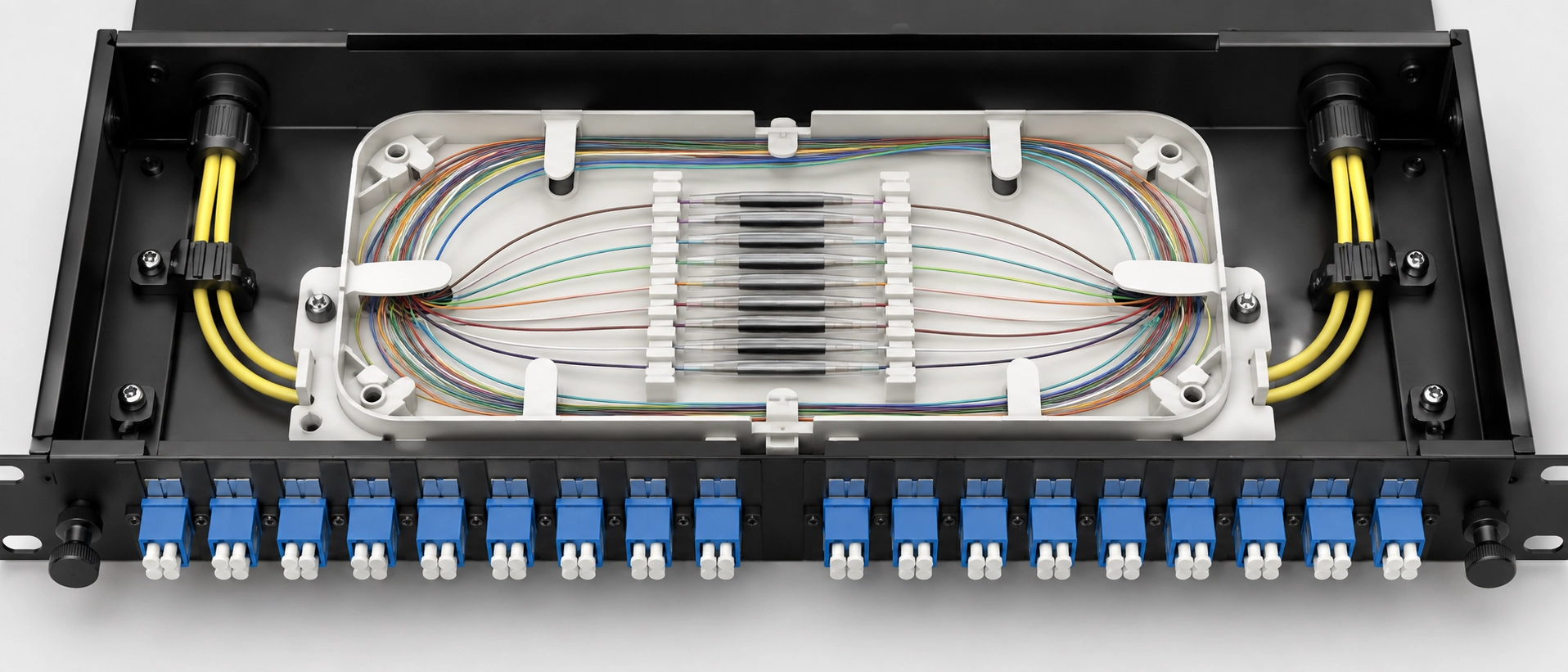

Fiber Pigtail Splice Tray Routing, Slack and Rack Reality
Χρησιμοποιήστε τη σύνδεση-σε υποδοχές αντί για κοτσίδες ινών, όταν οι θέσεις του δίσκου, αντί της οπτικής απώλειας ή του κόστους μονάδας, είναι ο δεσμευτικός περιορισμός. Η σύνδεση-των υποδοχών δεν χρειάζεται εξωτερική προστατευτική θήκη ή θέση στήριξης για την αποθήκευση (Fluke Networks), και σε ένα περίβλημα 1U με δίσκο που φέρει ήδη ένα πλήρες συμπλήρωμα αρμών, αυτό είναι καθοριστικό.
Το όριο τρέχει αντίστροφα υπό τέσσερις συνθήκες: ο χώρος του πίνακα είναι επαρκής, το κόστος ανά τερματισμό έχει σημασία σε όγκο, η διεπαφή σύνδεσης μπορεί να χρειαστεί να αλλάξει αργότερα στη διάρκεια ζωής της εγκατάστασης ή θέλετε το άκρο της σύνδεσης να είναι ένα εργοστασιακό-ελεγμένο αντικείμενο με τεκμηριωμένα στοιχεία απωλειών και όχι σε ένα πεδίο παραγωγής-.
Τρεις καταστάσεις ανάπτυξης καθιστούν το fiber pigtail vs splice-στην απόφαση σύνδεσης σε σκυρόδεμα patch panel. Σε ένα ντουλάπι FTTH ή ένα κιβώτιο ακροδεκτών, οι πλεξίδες είναι η προτιμώμενη διαδρομή όταν το κιβώτιο αποστέλλεται με ενσωματωμένο δίσκο, ο αριθμός συγκράτησης καλύπτει τον αριθμό των ινών με τουλάχιστον μία ρεζέρβα, το μήκος του μανικιού που αγοράζετε πραγματικά θέσεις σε αυτήν τη βάση και ο σχεδιασμός απαιτεί έναν εργοστασιακό-τερματικό σύνδεσμο στη θύρα. Αλλάξτε οποιοδήποτε από αυτά και εκτελέστε ξανά-τη σύγκριση. Σε ένα φορέα ODF σε μια είσοδο κέντρου δεδομένων, το εισερχόμενο εργοστάσιο συνδέεται συμβατικά σε πίνακες φορτωμένους με εργοστασιακές-τερματισμένες ουρές και η αρχιτεκτονική προϋποθέτει ότι υπάρχουν δίσκοι, επομένως οποιοσδήποτε ρωτά πώς να συνδέει κοτσίδες ινών σε ένα ODF εργάζεται μέσα σε ένα σχέδιο που έχει ήδη απαντήσει σε αυτήν την ερώτηση. Σε ένα συμπιεσμένο εταιρικό IDF όπου έχει καθοριστεί ένα πλαίσιο 1U για 48 ίνες, η αριθμητική συχνά δεν κλείνει και η πραγματική επιλογή είναι μεταξύ ενός βαθύτερου περιβλήματος και της σύνδεσης{10}}σε συνδέσμους. Αυτό το αντάλλαγμα-είναι το ίδιο πίσωσυγκρίνοντας ένα patch panel με ένα ODFστο στάδιο του σχεδιασμού.
Το αν η αριθμητική κλείνει στη συγκεκριμένη περίπτωσή σας εξαρτάται από τρεις μεταβλητές που κανένα γενικό προϊόν δεν μπορεί να παρέχει: τη χωρητικότητα του συγκρατητήρα του δίσκου σας, το μήκος του προστατευτικού περιβλήματος που χρησιμοποιείτε και τη διαδρομή δρομολόγησης από βάση σε προσαρμογέα. Στείλτε μας το μοντέλο πάνελ, τον αριθμό των δίσκων και τον αριθμό των ινών, και θα επεξεργαστούμε τους αριθμούς χαλαρότητας και μήκους σε αυτά τα τρία και θα στείλουμε πίσω ένα προτεινόμενο μήκος κοτσίδας και ακολουθία ινών για αυτό το περίβλημα, μαζί με το φύλλο εργασίας μέτρησης που χρησιμοποιήσαμε για να φτάσουμε εκεί.
Καθορισμός κοτσιδάκια ινών που συνδέουν καθαρά
Οκτώ γραμμές προδιαγραφών καθορίζουν πώς συμπεριφέρεται ένα κοτσιδάκι ινών στον πάγκο και κάθε μία από αυτές εμφανίζεται αργότερα είτε ως ταχύτητα είτε ως εκ νέου επεξεργασία στο δίσκο.
| Προσδιορισμός | Γιατί αλλάζει τη δουλειά της σύνδεσης |
|---|---|
| Τύπος σύνδεσης | LC, SC, FC, ST, E2000 και άλλα, προσαρμοσμένα στην πλάκα προσαρμογέα που έχει ήδη καθοριστεί και όχι στον πομποδέκτη |
| Στίλβωση | UPC για τυπικούς ψηφιακούς συνδέσμους, APC όπου έχει σημασία η οπίσθια αντανάκλαση, όπως στην επικάλυψη βίντεο PON και RF. Οδιαφορά μεταξύ APC και UPC άκρου-γεωμετρίας προσώπουαλλάζει κατά κύριο λόγο απώλεια απόδοσης. Η απώλεια εισαγωγής εξακολουθεί να εξαρτάται από τη γεωμετρία του άκρου-του προσώπου, την ομοκεντρικότητα του φερμουάρ, την καθαριότητα και την ποιότητα του συνδετήρα |
| Βαθμός ινών και δηλωμένο MFD | G.652D, G.657A1 ή G.657A2, με δηλωμένη την ονομαστική MFD, επομένως τα αποτελέσματα OTDR είναι ερμηνεύσιμα έναντι του κορμού |
| Λειτουργία και κατηγορία | OS1/OS2 ή OM1 έως OM5. Μια αναντιστοιχία εδώ είναι ένα πρόβλημα επανα-σχεδιασμού, όχι πρόβλημα συναρμογής |
| Διάμετρος καλωδίου | 0,9 mm για-πυκνή εργασία σε δίσκο, 2,0 mm ή 3,0 mm όπου το πόδι χειρίζεται ή δρομολογείται έξω από το περίβλημα |
| Υλικό σακακιού | PVC, LSZH ή PE, που καθορίζονται από τις προδιαγραφές του έργου, την τοπική βαθμολογία πυρκαγιάς και τον χώρο εγκατάστασης. Ένας προμηθευτής δεν πρέπει να αντικαθιστά το ένα το άλλο για λόγους τιμής χωρίς γραπτή έγκριση |
| Μήκος και αριθμός ινών | Προέρχεται από τη μέτρηση της πραγματικής διαδρομής: θέση συγκράτησης, διαδρομή ακτίνας κάμψης-, θέση προσαρμογέα και, στη συνέχεια, ένας βρόχος σέρβις αρκετά μεγάλος για μια επαν-συναρμολόγηση στο μήκος της λωρίδας σας. Οι τυπικές προσφορές εκτείνονται από 0,5 m έως 3 m σε μετρήσεις από 1 έως 48 και η σωστή εικόνα μέσα σε αυτό το εύρος προέρχεται από τον πίνακα και όχι από έναν εμπειρικό κανόνα |
| Ακολουθία χρωμάτων και επισήμανση | Παραγγελία TIA-598-D ή IEC, καθώς και ετικέτες έργων, γραμμωτούς κώδικες ή κωδικούς QR που εφαρμόζονται στο εργοστάσιο και όχι από τεχνικό σε σκάλα |
Δύο γραμμές τεκμηρίωσης ανήκουν στην ίδια παραγγελία αγοράς: αρχεία δοκιμής ανά-παρτίδα ή ανά-μονάδα που καλύπτουν την απώλεια εισαγωγής και την απώλεια επιστροφής και ένα πιστοποιητικό συμμόρφωσης. Και τα δύο είναι τυπικά παραδοτέα από την πλευρά μας και όχι εξαιρέσεις, κάτι που κάνει τη συνομιλία αποδοχής σύντομη όταν τα αποτελέσματα OTDR ενός πελάτη είναι υπό εξέταση.
Εάν θέλετε να δείτε πώς είναι στην πραγματικότητα αυτή η τεκμηρίωση πριν δεσμευτείτε σε έναν προμηθευτή, ζητήστε μας έναπροσαρμοσμένη πλεξίδα οπτικών ινώνφύλλο προδιαγραφών μαζί με δείγμα αναφοράς δοκιμής IL και RL από συγκρίσιμη παρτίδα. Είναι ένας ταχύτερος τρόπος να κρίνεις έναν κατασκευαστή από οποιονδήποτε ισχυρισμό φύλλου δεδομένων, συμπεριλαμβανομένων αυτών σε αυτό το άρθρο.
FAQ
Ποια είναι η αποδεκτή απώλεια ματίσματος κατά τη συναρμογή κοτσιδών ινών;
Κάτω από 0,1 dB ανά συνένωση είναι ο στόχος εργασίας για τηλεπικοινωνιακές εργασίες και 0,3 dB είναι το όριο ANSI/TIA-568.3-E για την καλωδίωση των χώρων, αλλά η προδιαγραφή του έργου διέπει τις περιπτώσεις διένεξης.
Γιατί το OTDR μου εμφανίζει αρνητική απώλεια σε ένα μάτι κοτσιδάκι ινών;
Είναι ένα τεχνούργημα οπισθοσκέδασης που προκαλείται από μια διαφορά διαμέτρου πεδίου λειτουργίας μεταξύ των δύο ινών και ο αμφίδρομος μέσος όρος το αφαιρεί.
Τι γωνία κοπής χρειάζεται ένα μάτι κοτσιδάκι ίνας χαμηλής-απώλειας;
Κάτω από 0,5 μοίρες είναι όπου τα αποτελέσματα γίνονται σταθερά επαναλαμβανόμενα, με την προϋπόθεση ότι το μήκος της λωρίδας, η θέση στήριξης και το μέγεθος του μανικιού ταιριάζουν με τον εξοπλισμό σας.
Χρειάζομαι ένα ειδικό patch panel για να συνδέω κοτσιδάκια ινών;
Ναί. Το περίβλημα χρειάζεται τοποθέτηση σε δίσκο, βάσεις σύνδεσης, χαλαρή αποθήκευση και οδηγούς ακτίνας κάμψης-και ένα πλαίσιο απευθείας-τερματισμού χωρίς αυτά δεν μπορεί πρακτικά να μετατραπεί επί τόπου.
Πρέπει να χρησιμοποιήσω κοτσιδάκια ινών ή να συνδέσω-τους συνδέσμους;
Χρησιμοποιήστε pigtails όταν ο χώρος του δίσκου είναι επαρκής και το κόστος ανά θύρα ή η ευελιξία σύνδεσης έχει σημασία και χρησιμοποιήστε το splice-σε υποδοχές όταν οι θέσεις του δίσκου είναι ο περιορισμός δέσμευσης.
Πώς μπορώ να επιλέξω το σωστό μήκος κοτσίδας ινών για ένα πλαίσιο στήριξης rack-;
Μετρήστε την πραγματική διαδρομή από τη βάση σύνδεσης στη θέση του προσαρμογέα κατά μήκος της διαδρομής ακτίνας κάμψης-και, στη συνέχεια, προσθέστε έναν βρόχο εξυπηρέτησης αρκετά μεγάλο για μία επαν-συναρμολόγηση στο μήκος της λωρίδας σας.
