Διαφορές ODF έναντι Patch Panel στα δίκτυα οπτικών ινών

Ένα πλαίσιο οπτικής διανομής (ODF) και ένα πάνελ ενημέρωσης οπτικών ινών διαθέτουν προσαρμογείς, οργανώνουν τα καλώδια και τοποθετούνται μέσα σε rack 19 ιντσών. Από έξω φαίνονται εναλλάξιμα. Δεν είναι. Κάθε ένα χειρίζεται ένα εντελώς διαφορετικό στάδιο συνδεσιμότητας οπτικών ινών και η εγκατάσταση της λάθος συσκευής σε λάθος σημείο της τοπολογίας σας συνήθως σημαίνει ότι θα την αφαιρέσετε αργότερα.

Τι ακριβώς είναι ένα πλαίσιο οπτικής διανομής (ODF);

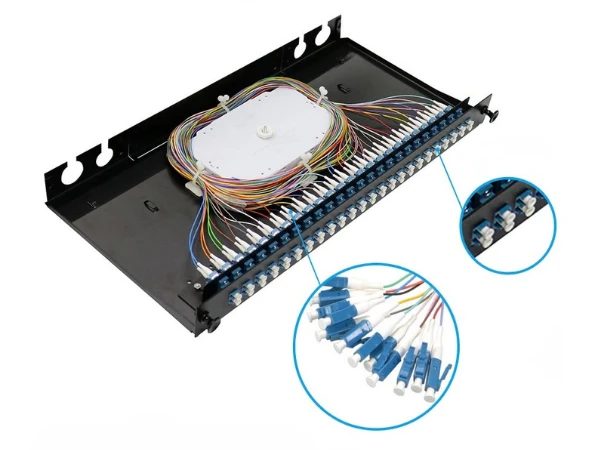

Ένα ODF είναι όπου τα καλώδια οπτικών ινών εξωτερικού εργοστασίου (OSP) εισέρχονται σε μια εγκατάσταση και οργανώνονται για εσωτερική διανομή. Όταν ένα καλώδιο θωρακισμένου κορμού 288-ινών φθάνει από το δρόμο, δεν συνδέεται απευθείας σε διακόπτη. Εισέρχεται στο ODF, όπου οι τεχνικοί απογυμνώνουν το εξωτερικό τζάκετ, διαχωρίζουν μεμονωμένα νήματα ινών και συνδέουν το καθένα σε ένακοτσιδάκι οπτικών ινώνπου παρέχει ένα τερματικό σημείο σύνδεσης (συνήθως SC, LC ή FC) για διασταυρούμενη-σύνδεση σε εσωτερικά καλώδια διανομής. Σε πολλές αναπτύξεις FTTH, το ODF φιλοξενεί επίσης μονάδες διαχωριστή PLC που χωρίζουν μια ίνα τροφοδοσίας σε πολλαπλούς κλάδους συνδρομητών πριν αυτοί οι κλάδοι φύγουν από το πλαίσιο.

Όλη αυτή η εργασία συναρμογής χρειάζεται ένα προστατευμένο περιβάλλον. Τα περιβλήματα ODF προστατεύουν τις ευαίσθητες αρθρώσεις σύντηξης από τη σκόνη, την υγρασία, τους κραδασμούς και την τυχαία επαφή, ενώ οι συρόμενοι- δίσκοι συνδέσεως διατηρούν κάθε σημείο συνδέσεως προσβάσιμο για δοκιμές OTDR χωρίς να ενοχλούν τις γειτονικές ίνες. Οι ενσωματωμένοι οδηγοί διαχείρισης καλωδίων επιβάλλουν την ελάχιστη ακτίνα κάμψης σε κάθε σκέλος, κάτι που έχει μεγαλύτερη σημασία από όσο αντιλαμβάνονται οι περισσότεροι άνθρωποι όταν εκατοντάδες ίνες μοιράζονται ένα μόνο πλαίσιο. Ένα επιδαπέδιο-όρθιο ODF μπορεί να φιλοξενήσει 576, 864 ή περισσότερες από 1.000 συνδέσεις μέσω διαμορφώσεων δομοστοιχειωτών δίσκων-για τον λόγο που θα τις βρείτε στα κεντρικά γραφεία της εταιρείας κινητής τηλεφωνίας και στις εγκαταστάσεις εισόδου της πανεπιστημιούπολης όπου συγκλίνουν δεκάδες καλώδια κορμού.

Τι είναι το ODF και το IDF;

Το ODF (Optical Distribution Frame) είναι μια συσκευή διαχείρισης οπτικών ινών που χρησιμοποιείται για τον τερματισμό, τη σύνδεση και την προστασία των καλωδίων οπτικών ινών σε περιβάλλοντα τηλεπικοινωνιών και κέντρων δεδομένων. Το IDF (Intermediate Distribution Frame) είναι ένα δευτερεύον σημείο διανομής δικτύου που επεκτείνει τη συνδεσιμότητα από το Main Distribution Frame (MDF) σε μεμονωμένους ορόφους ή ζώνες μέσα σε ένα κτίριο. Το ODF διαχειρίζεται σήματα οπτικών ινών, ενώ το IDF διανέμει συνδέσεις δικτύου στους τελικούς χρήστες.

Τι κάνει ένας πίνακας κώδικα οπτικών ινών;

Ο πίνακας κώδικα οπτικών ινών είναι ένα περίβλημα που τοποθετείται σε ράφι-που παρουσιάζει σειρές προσαρμογέων (LC duplex, SC simplex, MTP/MPO) σε μια μπροστινή-πλάκα. Πίσω από την πλάκα, προ{3}}τερματικά καλώδια κορμού ή ίνες διανομής με πλεξούδες συνδέονται στο πίσω μέρος κάθε προσαρμογέα. Ένας τεχνικός με 3μετροκαλώδιο οπτικών ινώνσυνδέεται στην μπροστινή πλευρά και ολοκληρώνει το κύκλωμα σε ενεργό εξοπλισμό-έναν διακόπτη, έναν διακομιστή, έναν μετατροπέα πολυμέσων.

Χωρίς ματιστή σύντηξης, χωρίς δίσκους σύνδεσης. Συνδέστε ένα καλώδιο ενημέρωσης κώδικα για να φέρετε έναν νέο διακομιστή στο διαδίκτυο, αποσυνδέστε τον από την πρίζα για παροπλισμό. Οι μετακινήσεις, οι προσθήκες και οι αλλαγές (MAC) γίνονται σε δευτερόλεπτα. Τα σύγχρονα πάνελ υψηλής{3}}πυκνότητας συσκευάζουν 24 θύρες διπλής όψης LC (48 ίνες) σε μια μονάδα rack, με σχέδια κασέτας MTP που αυξάνουν τις 96 ή 144 ίνες ανά μονάδα. Σε κέντρα δεδομένων όπου κάθε μονάδα rack αντιπροσωπεύει το κόστος ακινήτων, αυτή η πυκνότητα οδηγεί τις περισσότερες αποφάσεις αγοράς.

Βασικές διαφορές μεταξύ ODF και Patch Panel

Ένα ODF είναι το σημείο όπου τα ακατέργαστα καλώδια εξωτερικών εγκαταστάσεων τερματίζονται μόνιμα μέσω αρθρώσεων σύντηξης-που μπορεί να μείνουν ανέγγιχτες για μια δεκαετία. Ένας πίνακας ενημέρωσης κώδικα βασίζεται εξ ολοκλήρου σε συνδέσμους-: κάθε σύνδεση έχει σχεδιαστεί για να γίνεται και να διακόπτεται με το χέρι, όσο συχνά απαιτεί το δίκτυο. Οι διαφορές μεταξύκοτσιδάκια από ίνες και κορδόνια μπαλωμάτωναντικατοπτρίστε αυτό το ίδιο μόνιμο-έναντι-ευέλικτο διαχωρισμό σε επίπεδο στοιχείου.

Η τοποθεσία, η κατασκευή και η χωρητικότητα απορρέουν από αυτό το ένα γεγονός. Τα ODF κάθονται στις εγκαταστάσεις εισόδου καλωδίων, στα κύρια πλαίσια διανομής και στα δωμάτια συνάντησης-με βαριά-χαλύβια περιβλήματα, ενσωματωμένη ανακούφιση από καταπόνηση και γενναιόδωρο χώρο δρομολόγησης, επειδή χειρίζονται θωρακισμένους εξωτερικούς κορμούς. Τα patch panel βρίσκονται μέσα σε ράφια εξοπλισμού δίπλα σε διακόπτες και δρομολογητές, πιο ελαφριά και τοποθετημένα σε συρόμενη{-ράγα-, επειδή η δουλειά τους είναι η καθαρή διαχείριση του καλωδίου ενημέρωσης κώδικα σε ελεγχόμενο εσωτερικό περιβάλλον. Και ενώ μια εγκατάσταση ODF μπορεί να διαχειρίζεται χιλιάδες κλώνους ινών σε πολλαπλά πλαίσια, ένα patch panel βελτιστοποιεί για θύρα-ανά-ράφι{10}}πυκνότητα μονάδας{11}}λιγότερες, αρκετά σφιχτά συσκευασμένες ώστε να εξυπηρετεί ένα πλήρες ντουλάπι εξοπλισμού χωρίς να σπαταλάει κατακόρυφο χώρο.

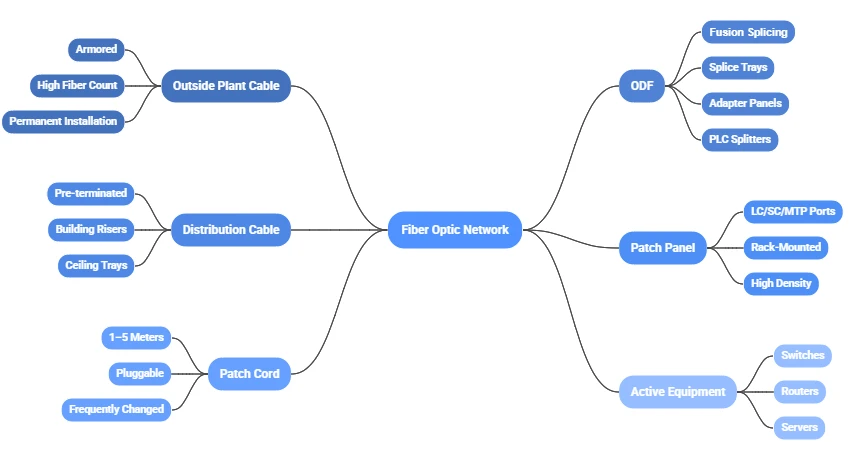

Όπου το καθένα χωράει σε μια πραγματική ανάπτυξη

Σε ένα τυπικό δίκτυο FTTH ή FTTP, μια εταιρεία κινητής τηλεφωνίας-βαθμού ODF βρίσκεται στο κεντρικό γραφείο ή στο γραφείο. Λαμβάνει καλώδια τροφοδοσίας από τη ραχοκοκαλιά, τα συνδέει σε ίνες διανομής και συχνά στεγάζειΔιαχωριστές οπτικών ινών PLCπου χωρίζουν μια ίνα ανάντη σε 16 ή 32 κλάδους συνδρομητών. Από εκεί, τα καλώδια διανομής πέφτουν στα τερματικά-σε επίπεδο δρόμου και στις εγκαταστάσεις των συνδρομητών.

Τα κέντρα δεδομένων λειτουργούν αντίστροφα. Οι ίνες κορμού από τη ραχοκοκαλιά της πανεπιστημιούπολης καταλήγουν σε ένα ODF στην κύρια αίθουσα εισόδου οπτικών ινών, αλλά η ενέργεια από την ημέρα-με-συμβαίνει στο επίπεδο της σειράς, όπου τα patch panel υψηλής-πυκνότητας δίνουν στους διαχειριστές τις συνδέσεις θύρας που συνδέουν και αποσυνδέουν καθώς μετατοπίζεται ο φόρτος εργασίας. Ένα υποκατάστημα ή μια-προσαρμογή στο δάπεδο- απλοποιεί περαιτέρω τα πράγματα: εάν ο πάροχος υπηρεσιών παρέχει προ-τερματισμένες ίνες, ένα συμπαγές patch panel-μοντάρισμα στον τοίχο χειρίζεται ολόκληρο τον ιστότοπο χωρίς καθόλου μάτισμα.

Τα περισσότερα-καλοσχεδιασμένα δίκτυα χρησιμοποιούν και τα δύο ταυτόχρονα. Το ODF χειρίζεται τον τερματισμό του καλωδίου κορμού και τις μακροπρόθεσμες διασταυρούμενες-συνδέσεις. ο πίνακας ενημέρωσης κώδικα παρέχει ευέλικτη συνδεσιμότητα τελευταίου-μετρητή σε θύρες εξοπλισμού. Αυτή η πολυεπίπεδη προσέγγιση απομονώνει το ευαίσθητο περιβάλλον ματίσματος από την καθημερινή επιδιόρθωση, μειώνοντας τον κίνδυνο τυχαίας βλάβης των ινών. Σημαίνει επίσης ότι όταν έρχεται μια επέκταση δικτύου-ένας νέος διακόπτης, μια νέα σειρά διακομιστών-το μόνο υλικό που πρέπει να αλλάξει είναι σε επίπεδο πίνακα ενημέρωσης κώδικα και όχι εντός του ODF.

Γιατί η ποιότητα του συνδετήρα διαμορφώνει ολόκληρο το σύστημα

Το ODF και το patch panel τραβούν το μεγαλύτερο μέρος της προσοχής στις συζητήσεις σχεδιασμού, αλλά οι σύνδεσμοι κάνουν την πραγματική οπτική δουλειά. Θύρες προσαρμογέα, τερματισμοί pigtail, ζευγαρωμένες επιφάνειες καλωδίων patch-όλα προσθέτουν απώλεια εισαγωγής και αυτή η απώλεια συσσωρεύεται. Σε ένα ODF 144 ινών που εξυπηρετεί έναν πυκνό διαχωρισμό FTTH, μια διαφορά 0,1 dB ανά βύσμα στοιβάζεται γρήγορα σε εκατοντάδες ζευγαρωμένα ζεύγη.

Το μεγαλύτερο μέρος του χάσματος απόδοσης μεταξύ ενός καλού συνδετήρα και ενός κακού ζει στο δακτύλιο. Το-γυαλισμένο κεραμικό ζιρκονίας ακριβείας διατηρεί τους πυρήνες ινών ευθυγραμμισμένους εντός ανοχών μικρότερων-μικρών. Οι κακώς τελειωμένες ακραίες όψεις δημιουργούν αιχμές απώλειας επιστροφής που υποβαθμίζουν τα σήματα υψηλής-ταχύτητας-ιδιαίτερα σε συνδέσμους 100G-και-πάνω από συνεκτικές, όπου κάθε δέκατο του dB μετράει. Μέσα σε ένα ODF, η ποιότητα του συνδετήρα έχει μεγαλύτερη σημασία από ό,τι στο patch panel, επειδή ένα pigtail που έχει συγκολληθεί-και τοποθετηθεί στον προσαρμογέα του προορίζεται να παραμείνει για όλη τη διάρκεια ζωής της εγκατάστασης καλωδίων. Ένα κακόσύνδεσμος οπτικών ινώνΤο να είναι θαμμένο μέσα σε ένα δίσκο συγκόλλησης δεν είναι κάτι που ανταλλάσσετε το απόγευμα της Τρίτης.

Ο παράγοντας μορφής παίζει επίσης ρόλο στην πυκνότητα.Υποδοχές LC με το δακτύλιο 1,25 mmπαρέχουν περίπου διπλάσιο αριθμό θυρών ανά μονάδα rack σε σύγκριση με τον παράγοντα μορφής 2,5 mm της SC, γι' αυτό το LC κυριαρχεί στα σύγχρονα patch panels του κέντρου δεδομένων και εμφανίζεται όλο και περισσότερο στα τμήματα προσαρμογέων ODF. Η SC και η FC εξακολουθούν να διατηρούν έδαφος σε παλαιού τύπου εργοστάσια τηλεπικοινωνιών όπου η συμβατότητα προς τα πίσω αντισταθμίζει τα κέρδη πυκνότητας.

Αντιστοίχιση του σωστού εξοπλισμού με την κλίμακα δικτύου σας

Ένας σύνδεσμος γραφείου υποκαταστήματος 12-ινών και ένα headend φορέα 1.500-ινών δεν έχουν σχεδόν τίποτα κοινό από την άποψη του υλικού, και ο υπερβολικός προσδιορισμός σπαταλά χρήματα εξίσου αξιόπιστα με τον υπο-προσδιορισμό προκαλεί διακοπές λειτουργίας.

Στο ελαφρύτερο άκρο-λιγότερες από 48 ίνες-μια επιτοίχια βάση-υποδοχής ή ράφι 1U-προσαρμόζεται από μόνη της την εργασία. Ένα γραφείο SOHO που συνδέεται με ένα GPON ONT, για παράδειγμα, μπορεί να χρειάζεται μόνο έναν πίνακα τερματισμού ινών 4{10}} ή 8-θυρών κοντά στο σημείο εισόδου του κτιρίου. Τα καλώδια φτάνουν προκαταρκτικά, επομένως δεν υπάρχει τίποτα για σύνδεση και κανένας λόγος να επενδύσετε σε υποδομές σε επίπεδο ODF.

Μόλις το πλήθος των ινών περάσει στο εύρος 48-έως-288, ένα πάνελ ενημέρωσης κώδικα δεν θα το κόψει. Μια πολυ-επιχειρησιακή πανεπιστημιούπολη ή ένας περιφερειακός κόμβος ISP σε αυτήν την κλίμακα επωφελείται από τη σύζευξη ενός αποκλειστικού ODF στην κύρια είσοδο με τα patch panels σε rack σε κάθε ντουλάπα IDF. Το ODF παρέχει ένα καθαρό στρώμα διασύνδεσης για συνδέσεις κορμού, ενώ τα κατάντη πάνελ επιτρέπουν στο τοπικό προσωπικό IT να επαναδρομολογεί τις συνδέσεις χωρίς να ανοίγει ποτέ δίσκο συνδέσεως. Επιλέγοντας το σωστότύπους συνδετήρων οπτικών ινώνσε κάθε επίπεδο-APC γυάλισμα για τροφοδοσίες διαχωριστή μεγάλων αποστάσεων, το UPC για σύντομες-συνδέσεις δεδομένων πρόσβασης-αποτρέπει τα προβλήματα ανακλαστικότητας από τη διαδοχή μεταξύ των επιπέδων. Αυτή είναι επίσης η κλίμακα όπου η επισήμανση και η τεκμηρίωση αρχίζουν να αποδίδουν. Χωρίς έναν καθαρό χάρτη θυρών που συνδέει τις θέσεις συνδέσεως ODF με τις θύρες του πίνακα ενημερωμένης έκδοσης κατάντη, η αντιμετώπιση προβλημάτων ενός μόνο αποτυχημένου συνδέσμου μπορεί να φάει ένα ολόκληρο απόγευμα.

Πέρα από μερικές εκατοντάδες ίνες, το ODF γίνεται μόνιμη κτιριακή υποδομή. Τα κέντρα δεδομένων υπερκλίμακας και τα κεντρικά γραφεία τηλεπικοινωνιών σε αυτήν την κλίμακα χρειάζονται αρθρωτά συστήματα δαπέδου-με στοιβαγμένους δίσκους σύνδεσης, ενσωματωμένα κανάλια δρομολόγησης και μπροστινούς-πίνακες προσαρμογέων πρόσβασης που επιτρέπουν τη συντήρηση ζεστού-διαδρόμου χωρίς διακοπή των γειτονικών συνδέσεων. Το υλικό που εγκαθίσταται εδώ αναμένεται να διαρκέσει 15 έως 20 χρόνια. Υψηλός-βαθμόςκοτσιδάκια singlemodeκαι οι{0}}ελεγμένοι προσαρμογείς σε επίπεδο ODF κοστίζουν περισσότερο εκ των προτέρων, αλλά εξαλείφουν τη σταθερή ροή κλήσεων αντιμετώπισης προβλημάτων πεδίου που δημιουργούν τα φθηνά εξαρτήματα με την πάροδο του χρόνου.

Διαχείριση καλωδίων: Ο παράγοντας που παραβλέπεται που παρατείνει τη διάρκεια ζωής του υλικού

Ο τρόπος με τον οποίο η ίνα δρομολογείται μέσω ενός ODF ή ενός πίνακα ενημέρωσης κώδικα επηρεάζει την απόδοση εξίσου με το ίδιο το υλικό. Οι παραβιάσεις της ακτίνας κάμψης, τα μπερδεμένα καλώδια ενημέρωσης κώδικα και η περιορισμένη χαλαρή αποθήκευση προκαλούν απώλεια που εμφανίζεται στα ίχνη OTDR, αλλά σπάνια κατηγορείται για τη σωστή αιτία.

Η ίνα μονής όψης (στάνταρ G.652) έχει ελάχιστη ακτίνα κάμψης περίπου 15 mm και η παραβίασή της οδηγεί σε απώλεια μακροκάμψης που εξαντλεί αθόρυβα τον προϋπολογισμό του συνδέσμου σας. Μέσα σε ένα ODF, οι ζώνες υψηλότερου κινδύνου-είναι τα σημεία εξόδου της ουράς, όπου οι ίνες κυκλώνουν από τους δίσκους συνδέσεως στα πάνελ προσαρμογέα και οι χαλαρές περιοχές αποθήκευσης όπου τυλίγεται η περίσσεια ινών. Τα καμπύλα κανάλια δρομολόγησης και οι βάσεις καρουλιού{5}}στυλ μανδρελιού σε ένα καλά σχεδιασμένο ODF-διατηρούν κάθε σκέλος πάνω από την ελάχιστη ακτίνα-ακόμη και όταν ένας τεχνικός σύρει τον δίσκο προς τα έξω για συντήρηση και τον σπρώχνει ξανά προς τα μέσα.

Στον πίνακα ενημέρωσης κώδικα, το πρόβλημα μετατοπίζεται από τις εσωτερικές κάμψεις στην εξωτερική διαχείριση του καλωδίου. Ένας πίνακας LC 48-θυρών σε ένα πολυσύχναστο κέντρο δεδομένων συσσωρεύει δεκάδες καλώδια που προέρχονται από την μπροστινή του όψη και χωρίς οριζόντιους και κατακόρυφους διαχειριστές καλωδίων, αυτά τα καλώδια μπερδεύονται, σύρονται στα σώματα των συνδέσμων και φορτώνουν το ελατήριο φερουλίου με σταθερή πλευρική δύναμη. Αυτή η μηχανική πίεση επιταχύνει τη φθορά του τελικού-του προσώπου και σταδιακά αυξάνει την απώλεια εισαγωγής - ένα πρόβλημα που οι δεσμοί Velcro, οι σωστές θηλιές σέρβις και η σταθερή σήμανση μπορούν να αποτρέψουν εντελώς, εάν η πειθαρχία είναι εκεί από την πρώτη μέρα.

Η διάταξη ODF επηρεάζει επίσης πόσο συχνά διαταράσσονται οι σύνδεσμοι κατάντη. Όταν οι ίνες κορμού έχουν επαρκή χαλαρότητα συντήρησης και καθαρές διαδρομές δρομολόγησης, οι δοκιμές OTDR και οι συνδέσεις συντήρησης πραγματοποιούνται χωρίς να τραβήξουν ή να στρέψουν κάποια ίνα. Κάθε φορά που ένας σύνδεσμος πιέζεται, αποσυνδέεται από την πρίζα και επανατοποθετείται-, η ακραία όψη του σηκώνει μόλυνση και μικρο-γρατσουνιές. Η σχεδίαση για χαμηλή-πρόσβαση από την αρχή σημαίνει λιγότερες πινελιές συντήρησης-και λιγότερες πινελιές συντήρησης σημαίνει μεγαλύτερη διάρκεια ζωής του βύσματος.

Βάζοντας τα όλα μαζί

Το ODF ή ο πίνακας ενημέρωσης κώδικα δεν είναι μια απόφαση ή/και για τα περισσότερα δίκτυα-το θέμα είναι ποια συσκευή πηγαίνει πού. Το ODF τερματίζει τα καλώδια κορμού και παρέχει-μακροπρόθεσμες διασταυρούμενες-συνδέσεις. Το patch panel παρέχει στους τεχνικούς ένα ευέλικτο στρώμα επιδιόρθωσης κοντά στον εξοπλισμό. Η σωστή λήψη αυτής της τοπολογίας είναι το πρώτο βήμα.

Το δεύτερο βήμα είναι τα πάντα γύρω από αυτό: η ποιότητα του δακτυλίου και η ποιότητα γυαλίσματος ταιριάζουν σε κάθε στρώμα, το μέγεθος του περιβλήματος με βάση τον πραγματικό αριθμό ινών αντί για εικασίες και δρομολόγηση καλωδίων που προστατεύει τους συνδέσμους από περιττή μηχανική καταπόνηση. Τίποτα από αυτά δεν είναι γοητευτική δουλειά, αλλά είναι η διαφορά μεταξύ ενός φυτού ινών που λειτουργεί καθαρά για 15 χρόνια και ενός που δημιουργεί μια κλήση υπηρεσίας κάθε τρίμηνο.
