PLC Splitter: Τι είναι, πώς λειτουργεί και πώς να επιλέξετε το κατάλληλο για το δίκτυό σας

PLC Splitter: Τι είναι, πώς λειτουργεί και πώς να επιλέξετε το κατάλληλο για το δίκτυό σας

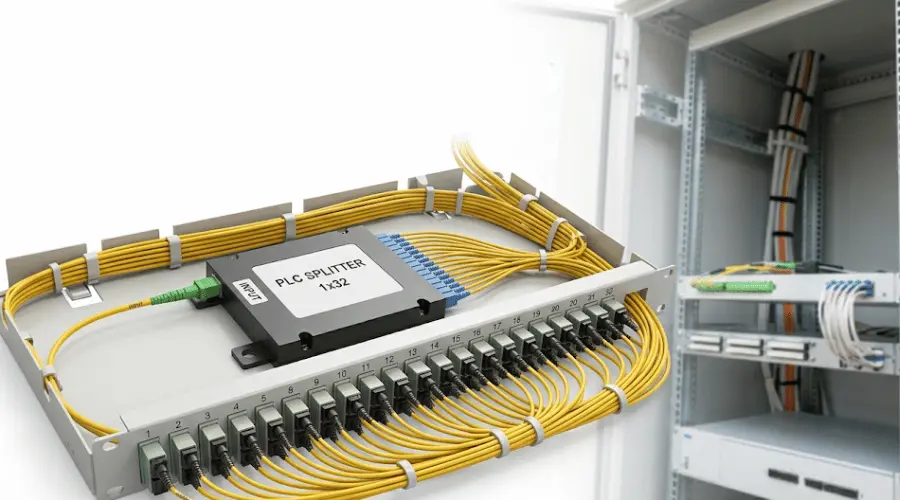

Ένας διαχωριστής PLC (Planar Lightwave Circuit splitter) είναι ένα παθητικό οπτικό εξάρτημα που διαιρεί ένα μόνο οπτικό σήμα σε πολλαπλά σήματα εξόδου χωρίς να απαιτεί ηλεκτρική ισχύ. Σε ενσωματωμένα δίκτυα πρόσβασης οπτικών ινώνοπτικός διαχωριστήςτεχνολογίας, οι διαχωριστές PLC χρησιμεύουν ως το βασικό στοιχείο διανομής - επιτρέποντας σε μία ίνα τροφοδοσίας από το κεντρικό γραφείο να προσεγγίσει δεκάδες συνδρομητές μέσω μιας συμπαγούς, αξιόπιστης συσκευής.

Για τους μηχανικούς που σχεδιάζουν μια εγκατάσταση FTTH ή για αγοραστές που συγκρίνουν επιλογές διαχωρισμού για ένα έργο PON, τα βασικά ερωτήματα είναι συχνά τα ίδια: ποια αναλογία διαχωρισμού ταιριάζει στο δίκτυο, ποιος τύπος πακέτου λειτουργεί για το περίβλημα και εάν το PLC ή το FBT είναι η καλύτερη επιλογή. Αυτός ο οδηγός καλύπτει αυτές τις ερωτήσεις λεπτομερώς - με πρακτικά κριτήρια επιλογής, δεδομένα σύγκρισης και εκτιμήσεις ανάπτυξης που προέρχονται από πραγματικά-σενάρια πρόσβασης οπτικών ινών.

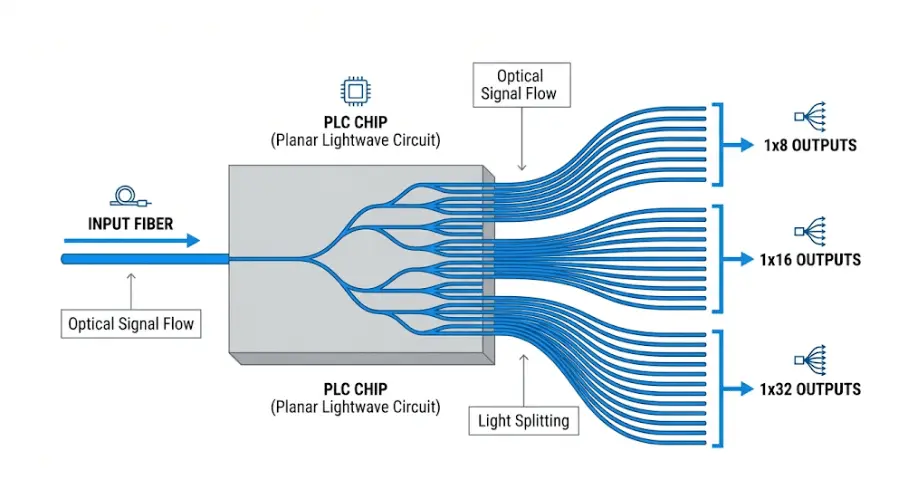

Τι είναι ένα PLC Splitter και πώς λειτουργεί;

Το PLC σημαίνει Planar Lightwave Circuit. Σε αντίθεση με παλαιότερες προσεγγίσεις συντηγμένων{1}}ινών, ένας διαχωριστής PLC κατασκευάζεται χρησιμοποιώντας τεχνολογία οπτικού κυματοδηγού βασισμένη σε πυρίτιο- σε επίπεδο υπόστρωμα - μια διαδικασία που μερικές φορές συγκρίνεται με τη λιθογραφία ημιαγωγών. Το εισερχόμενο οπτικό σήμα εισέρχεται μέσω της θύρας εισόδου, ταξιδεύει κατά μήκος μιας δομής κυματοδηγού με ακρίβεια χαραγμένη και χωρίζεται σε πολλαπλές διαδρομές εξόδου. Οι κοινές διαμορφώσεις περιλαμβάνουν 1x2, 1x4,1x8, 1x16, 1x32και 1x64.

Επειδή είναι μια παθητική συσκευή, ένας διαχωριστής PLC δεν απαιτεί εξωτερική πηγή ενέργειας. Η διανομή του σήματος πραγματοποιείται εξ ολοκλήρου μέσω του οπτικού κυματοδηγού - που είναι ένας λόγος για τον οποίο προτιμώνται οι διαχωριστές PLC σε δίκτυα πρόσβασης όπου η μακροπρόθεσμη αξιοπιστία και η ελάχιστη συντήρηση έχουν σημασία. Ο σχεδιασμός του κυματοδηγού επιτρέπει επίσης στους διαχωριστές PLC να λειτουργούν σε ένα ευρύ φάσμα μήκους κύματος, καλύπτοντας συνήθως 1260 nm έως 1650 nm, πράγμα που σημαίνει ότι ένας διαχωριστής μπορεί να χειριστεί μήκη κύματος ανάντη, κατάντη και επικάλυψης βίντεο ταυτόχρονα σε ανάπτυξη GPON ή XGS-PON.

Γιατί η Ομοιόμορφη Έξοδος έχει σημασία στην Πράξη

Σε ένα δίκτυο ινών πολλών-χρηστών, το τερματικό οπτικού δικτύου (ONT) κάθε συνδρομητή πρέπει να λαμβάνει ένα σήμα αρκετά ισχυρό για να διατηρεί αξιόπιστη υπηρεσία. Εάν τα αποτελέσματα του διαχωριστή διαφέρουν σημαντικά, ορισμένοι χρήστες ενδέχεται να αντιμετωπίσουν υποβαθμισμένη απόδοση ενώ άλλοι έχουν υπερβολικό περιθώριο - που περιπλέκει τον σχεδιασμό προϋπολογισμού συνδέσμων και την αντιμετώπιση μελλοντικών προβλημάτων. Οι διαχωριστές PLC έχουν σχεδιαστεί για να διατηρούν την ομοιομορφία εξόδου σε στενό εύρος (συνήθως μικρότερη από 1,5 dB διακύμανση μεταξύ των θυρών για μια μονάδα 1x32), γεγονός που απλοποιεί τον προϋπολογισμό ισχύος σε όλα τα συνδεδεμένα τελικά σημεία.

Γιατί οι διαχωριστές PLC είναι η τυπική επιλογή στα δίκτυα PON και FTTx

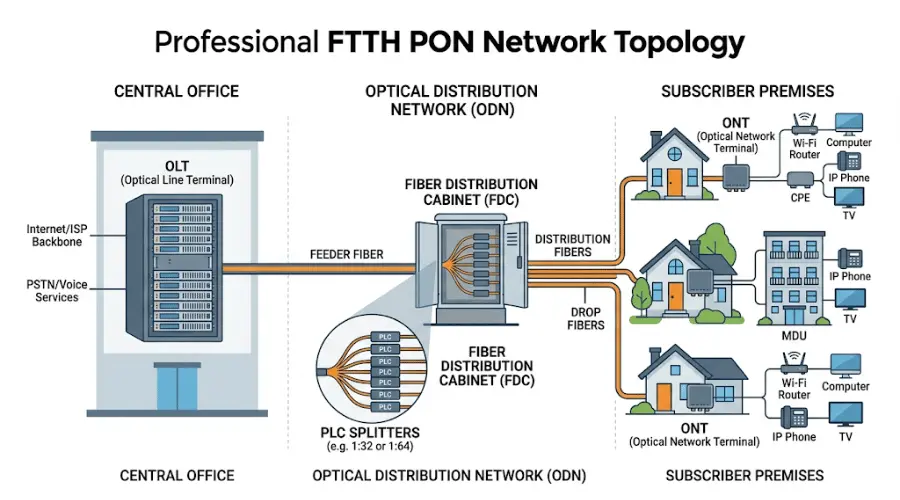

Τα παθητικά οπτικά δίκτυα βασίζονται σε διαχωριστές για να μοιράζονται μια ενιαία θύρα OLT (Optical Line Terminal) μεταξύ πολλών συνδρομητών. ΣτοΠρότυπο ITU-T G.984 GPON, το οπτικό δίκτυο διανομής (ODN) μεταξύ του κεντρικού γραφείου και της πλευράς του συνδρομητή αποτελείται εξ ολοκλήρου από παθητικά στοιχεία - ίνες, διαχωριστές και συνδέσμους. Οι διαχωριστές PLC είναι ο πιο ευρέως χρησιμοποιούμενος τύπος διαχωριστή σε αυτήν την αρχιτεκτονική, επειδή υποστηρίζουν τους λόγους διαχωρισμού (έως 1x64 στην κοινή πρακτική) και τις περιοχές μήκους κύματος που απαιτούν τα συστήματα GPON, EPON και XGS-PON.

Σε μια τυπική ανάπτυξη FTTH, ένας διαχωριστής PLC τοποθετείται είτε σε ένα κεντρικό ράφι γραφείου, σε ένα υπαίθριο ντουλάπι διανομής ινών ή σε ένα κτήριο-πλαίσιο διανομής ινών επιπέδου - ανάλογα με την τοπολογία του δικτύου και την πυκνότητα του συνδρομητή. Ο στόχος δεν είναι απλώς να διαχωρίσετε το σήμα, αλλά να το κάνετε σε μια τοποθεσία που εξισορροπεί την αποτελεσματικότητα δρομολόγησης ινών, τον χώρο του περιβλήματος και την ευκολία μελλοντικής συντήρησης. Για χειριστές που δημιουργούν δίκτυα οικιακής πρόσβασης, ένας διαχωριστής PLC 1x32 στο επίπεδο διανομής είναι μια κοινή γραμμή βάσης - αν και η πραγματική αναλογία εξαρτάται από τον αριθμό των συνδρομητών, την απόσταση και τους περιορισμούς προϋπολογισμού σύνδεσης.

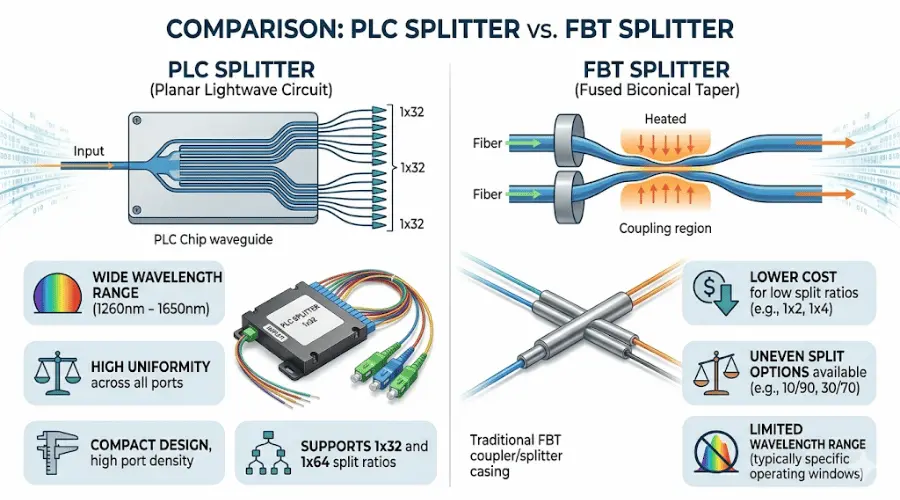

PLC Splitter εναντίον FBT Splitter: Μια πρακτική σύγκριση

Η επιλογή μεταξύ PLC καιΔιαχωριστές FBT (Fused Biconical Taper).είναι μια από τις πιο κοινές ερωτήσεις στις προμήθειες δικτύου οπτικών ινών. Και οι δύο είναι παθητικοί οπτικοί διαχωριστές, αλλά διαφέρουν ως προς τη μέθοδο κατασκευής, τα χαρακτηριστικά απόδοσης και τις ιδανικές περιπτώσεις χρήσης. Ο παρακάτω πίνακας συνοψίζει τις βασικές διαφορές με βάσηβιομηχανικές-τυπικές προδιαγραφές.

Πότε να επιλέξετε PLC έναντι FBT

Για δομημένες αναπτύξεις FTTH και PON όπου η αναλογία διαχωρισμού είναι 1x8 ή μεγαλύτερη, οι διαχωριστές PLC είναι γενικά η πιο πρακτική επιλογή. Προσφέρουν καλύτερη ομοιομορφία εξόδου, μεγαλύτερη συμβατότητα μήκους κύματος και πιο προβλέψιμη-μακροπρόθεσμη απόδοση - ειδικά σε περιβάλλοντα με διακυμάνσεις θερμοκρασίας. Σύμφωνα με τα κριτήρια δοκιμής που ορίζονται στοTelcordia GR-1209-CORE, οι διαχωριστές PLC πρέπει να παρουσιάζουν σταθερή απώλεια εισαγωγής υπό μηχανική και περιβαλλοντική καταπόνηση, γεγονός που υποστηρίζει τη χρήση τους τόσο σε εσωτερικούς όσο και σε εξωτερικούς χώρους.

Όταν το FBT μπορεί να έχει νόημα

Οι διαχωριστές FBT παραμένουν μια λογική επιλογή για απλές-εφαρμογές χαμηλής αναλογίας -, για παράδειγμα, διαχωρισμός 1x2 ή 1x4 σε σύντομο-πάτημα παρακολούθησης προσέγγισης πρόσβασης ή σύνδεση κόστους-ευαίσθητου σημείου-προς{9}}σημείο. Υποστηρίζουν επίσης ανομοιόμορφες αναλογίες διαχωρισμού (όπως 20/80 ή 10/90), τις οποίες δεν προσφέρουν συνήθως οι διαχωριστές PLC. Ωστόσο, οι αγοραστές θα πρέπει να είναι προσεκτικοί σχετικά με τη χρήση διαχωριστών FBT πέραν του 1x4 σε δίκτυα παραγωγής, καθώς η ομοιομορφία και η αξιοπιστία υποβαθμίζονται σε υψηλότερους αριθμούς θυρών.

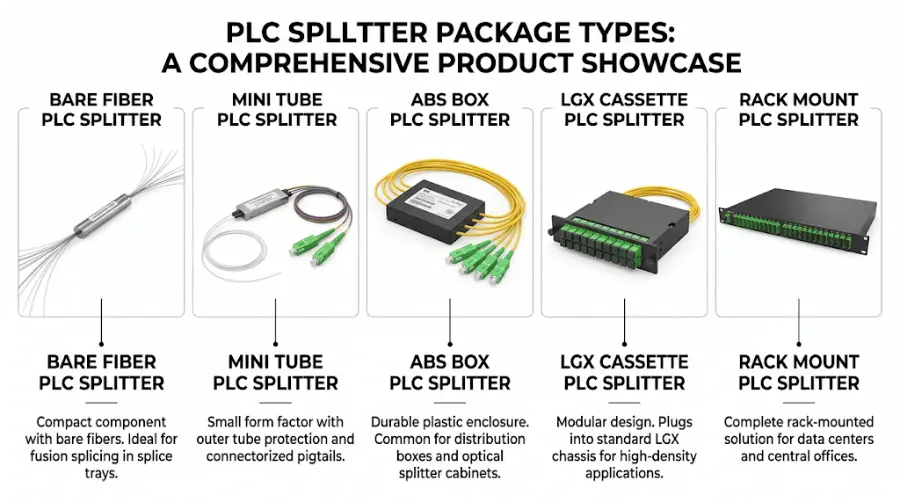

Κοινοί τύποι διαχωριστή PLC και μορφές πακέτων

Η επιλογή ενός διαχωριστή PLC περιλαμβάνει περισσότερα από την επιλογή μιας αναλογίας διαχωρισμού. Η μορφή πακέτου καθορίζει τον τρόπο με τον οποίο ο διαχωριστής ενσωματώνεται στη φυσική υποδομή δικτύου -, συμπεριλαμβανομένων των περιβλημάτων, των δίσκων σύνδεσης και των πλαισίων διανομής.

Διαμορφώσεις 1xN και 2xN

Ένας διαχωριστής PLC 1xN έχει μία είσοδο και Ν εξόδους. Αυτή είναι η τυπική μορφή για τα περισσότερα σενάρια διανομής ινών. Ένας διαχωριστής PLC 2xN παρέχει δύο εισόδους, οι οποίες επιτρέπουν πλεονασμό διαδρομής ή διπλές-αρχιτεκτονικές πηγών - μια σχεδίαση που μερικές φορές προσδιορίζεται σε δίκτυα-βαθμίδας φορέα ή έργα που απαιτούν εναλλαγή προστασίας σε επίπεδο διαχωριστή.

Splitters Bare Fiber και Mini Tube PLC

Πρόκειται για συμπαγείς, μη συσκευασμένες φόρμες όπου το τσιπ splitter προστατεύεται από έναν χαλύβδινο σωλήνα με γυμνές κοτσίδες από ίνες και στις δύο πλευρές. Συχνά χρησιμοποιούνται μέσα σε πώματα ματίσματος, κουτιά διανομής ή συγκροτήματα OEM όπου ο χώρος είναι στενός και ο διαχωριστής θα προστατεύεται περαιτέρω από ένα εξωτερικό περίβλημα. Σε εκδόσεις FTTH που χρησιμοποιούν προ-συνδεμένα καλώδια πτώσης και μικρά κουτιά ακροδεκτών, οι διαχωριστές γυμνών ινών συμβάλλουν στο να διατηρείται το συνολικό αποτύπωμα ελάχιστο.

Splitters ABS Box PLC

Η συσκευασία του κιβωτίου ABS περικλείει τον διαχωριστή σε ένα συμπαγές πλαστικό περίβλημα με κοτσίδες από ίνες που δρομολογούνται και από τα δύο άκρα. Αυτή η μορφή προσφέρει μέτρια προστασία και χρησιμοποιείται ευρέως σε-αναπτύξεις γενικού σκοπού - από ντουλάπια διανομής έως κουτιά που τοποθετούνται στον τοίχο-. Είναι επίσης η πιο κοινή επιλογή όταν η εγκατάσταση δεν ακολουθεί ένα τυποποιημένο πλαίσιο rack ή πάνελ.

LGX Cassette PLC Splitters

Οι κασέτες LGX (Lightguide Cross-Connect) έχουν σχεδιαστεί για να χωρούν σε τυπικά πάνελ rack 19- ιντσών και πλαίσια διανομής ινών. Όταν η διαχείριση ινών πρέπει να οργανωθεί ανά θύρα και να επισημανθεί με σαφήνεια, ένας διαχωριστής κασέτας LGX παρέχει μια δομημένη, αρθρωτή προσέγγιση. Αυτή είναι μια συχνή επιλογή σε περιβάλλοντα κεντρικών γραφείων και υπόγεια κτιρίων πολλών ενοικιαστών όπουΣυστήματα ODF ή patch panelβρίσκονται ήδη στη θέση τους.

Rack-Splitter PLC Mount

Για αναπτύξεις υψηλής-πυκνότητας σε δωμάτια δεδομένων, κεντρικά γραφεία ή κεφαλές-μεγάλης κλίμακας PON, οι διαχωριστές PLC με βάση rack-ενσωματώνονται απευθείας σε ένα πλαίσιο 1U ή 2U. Αυτή η μορφή υποστηρίζει οργανωμένη δρομολόγηση καλωδίων, πρόσβαση στο μπροστινό-πίνακα για επιδιόρθωση και ευκολότερη αναγνώριση μεμονωμένων θυρών διαχωριστή κατά τη συντήρηση.

Συνδεδεμένοι έναντι μη συνδεόμενοι

Οι διαχωριστές PLC διατίθενται με εγκατεστημένους{0}εργοστασιακά συνδέσμους οπτικών ινών (όπως SC/APC, LC/UPC ή FC/APC) ή με γυμνά άκρα ινών για μάτισμα πεδίου. Τα μοντέλα με σύνδεση απλοποιούν την εγκατάσταση και μειώνουν-την εργασία στον ιστότοπο - ιδιαίτερα χρήσιμα σε εφαρμογές μεγάλης-κλίμακας όπου η ταχύτητα έχει σημασία. Οι διαχωριστές χωρίς σύνδεση προσφέρουν μεγαλύτερη ευελιξία όταν το πρότυπο τερματισμού ποικίλλει σε διαφορετικά μέρη του δικτύου.

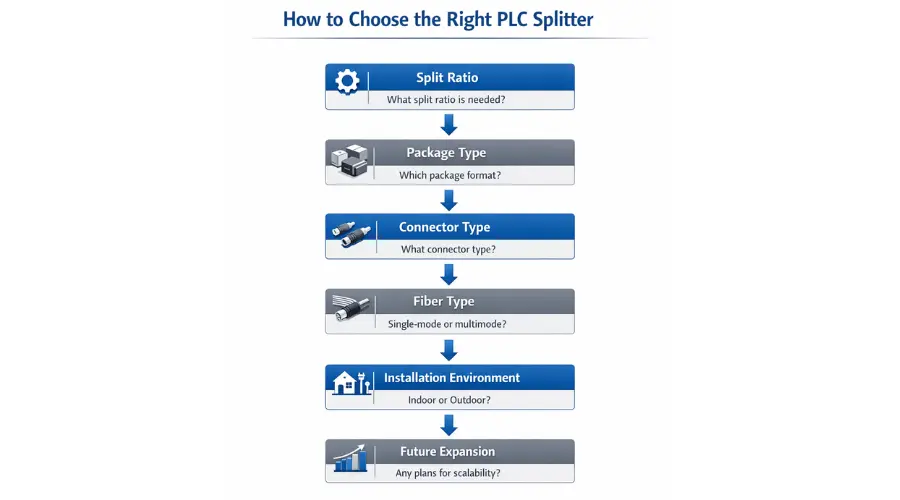

Πώς να επιλέξετε τον κατάλληλο διαχωριστή PLC για την ανάπτυξή σας

Η επιλογή ενός διαχωριστή PLC για ένα πραγματικό έργο ξεκινά με την αρχιτεκτονική δικτύου - και όχι τον κατάλογο προϊόντων. Η αναλογία διαχωρισμού, ο τύπος πακέτου, η μορφή σύνδεσης και το περιβάλλον εγκατάστασης πρέπει να ευθυγραμμίζονται με το σχέδιο ανάπτυξης. Ακολουθεί μια δομημένη προσέγγιση που καλύπτει τα πιο κρίσιμα σημεία λήψης αποφάσεων.

Βήμα 1: Προσδιορίστε την αναλογία διαχωρισμού με βάση τη σχεδίαση δικτύου

Ο λόγος διαχωρισμού καθορίζει πόσες θύρες εξόδου παρέχει ο διαχωριστής - και επηρεάζει άμεσα την οπτική ισχύ που είναι διαθέσιμη σε κάθε τελικό σημείο. Κάθε διπλασιασμός του πλήθους διαχωρισμού προσθέτει περίπου 3 dB απώλειας ανά θύρα. Ο παρακάτω πίνακας παρέχει μια γρήγορη αναφορά για την αντιστοίχιση αναλογιών διαχωρισμού με κοινά σενάρια ανάπτυξης.

Σημείωση: Οι παραπάνω τιμές απώλειας εισαγωγής αντιπροσωπεύουν τυπικές μέγιστες προδιαγραφές για διαχωριστές PLC. Χρησιμοποιείτε πάντα τις μέγιστες τιμές από το φύλλο δεδομένων του κατασκευαστή κατά τον υπολογισμό των προϋπολογισμών συνδέσμων. Η απώλεια σύνδεσης (συνήθως 0,3 dB ανά ζευγαρωμένο ζεύγος) προστίθεται στο σύνολο.

Μην επιλέξετε την υψηλότερη αναλογία διαχωρισμού μόνο και μόνο επειδή το έργο μπορεί να αναπτυχθεί. Ένα split 1x64 καταναλώνει σημαντικά περισσότερο προϋπολογισμό σύνδεσης από ένα 1x32, το οποίο περιορίζει την απόσταση προσέγγισης και αφήνει λιγότερα περιθώρια για τη γήρανση του συνδετήρα και τις κάμψεις των ινών. Στην πράξη, πολλοί πάροχοι χρησιμοποιούν το 1x32 ως προεπιλογή για το GPON FTTH, δεσμεύοντας το 1x64 για περιοχές μικρής{10}}προσέγγισης και υψηλής

Βήμα 2: Επιλέξτε τον τύπο πακέτου με βάση το περιβάλλον εγκατάστασης

Η μορφή του πακέτου πρέπει να ταιριάζει με τη φυσική υποδομή όπου θα εγκατασταθεί ο διαχωριστής. Η αναντιστοιχία συσκευασίας είναι μια κοινή πηγή καθυστερήσεων εγκατάστασης - ένας διαχωριστής που δεν ταιριάζει στο δίσκο, το περίβλημα ή το πλαίσιο σημαίνει εκ νέου εργασία στο πεδίο.

Βήμα 3: Επιβεβαιώστε τις απαιτήσεις σύνδεσης και ινών

Πριν υποβάλετε μια παραγγελία, επαληθεύστε αυτές τις λεπτομέρειες σε σχέση με το σχεδιασμό του δικτύου και την υπάρχουσα υποδομή:

• Τύπος σύνδεσης - SC/APCείναι η πιο κοινή επιλογή για δίκτυα FTTH PON. Το LC/UPC χρησιμοποιείται συχνά σε κέντρα δεδομένων ή σε περιβάλλοντα πάνελ υψηλής-πυκνότητας. Ταιριάξτε τον σύνδεσμο με τους προσαρμογείς οπτικών ινών που είναι ήδη εγκατεστημένοι στο περίβλημα.
• Πολωνικού τύπου- Το APC (γωνιακή φυσική επαφή) είναι τυπικό για το PON επειδή παρέχει υψηλότερη απώλεια επιστροφής, η οποία είναι κρίσιμη για την επικάλυψη αναλογικού βίντεο και την ευαίσθητη μετάδοση. Το UPC χρησιμοποιείται σε ορισμένες εταιρικές ή δοκιμαστικές ρυθμίσεις. Η ανάμειξη των βυσμάτων APC και UPC στον ίδιο σύνδεσμο θα προκαλέσει μεγάλες απώλειες και πιθανή ζημιά στον εξοπλισμό. Για λεπτομερή σύγκριση, ανατρέξτε στον οδηγό γιαΤύποι γυαλίσματος PC έναντι UPC εναντίον APC.
• Τύπος ινών- Οι περισσότεροι διαχωριστές PLC χρησιμοποιούν ίνα μονής-λειτουργίας G.657.A1 ή G.657.A2, η οποία προσφέρει βελτιωμένη απόδοση κάμψης σε σχέση με το τυπικό G.652D. Επιβεβαιώστε ότι ταιριάζει με τον τύπο ίνας που χρησιμοποιείται στο υπόλοιπο δίκτυο.
• Μήκος καλωδίου- Εάν παραγγείλετε έναν διαχωριστή με σύνδεσμο, καθορίστε το μήκος της ουράς που απαιτείται για τη δρομολόγηση εντός του περιβλήματος. Το υπερβολικό καλώδιο δημιουργεί προβλήματα διαχείρισης. Το πολύ μικρό καλώδιο εμποδίζει τη σωστή διόρθωση.

Βήμα 4: Σχέδιο για επέκταση και συντήρηση

Ο διαχωριστής είναι ένα-στοιχείο υποδομής με μεγάλη διάρκεια ζωής. Σε δομημένες αναπτύξεις FTTH, οι αγοραστές συχνά αξιολογούν όχι μόνο τον άμεσο αριθμό συνδρομητών, αλλά και τις μελλοντικές δυνατότητες ανάπτυξης, τη συμβατότητα περιβλήματος για πρόσθετες μονάδες και την ευκολία αναγνώρισης θύρας κατά την απομόνωση σφαλμάτων. Η επιλογή μιας αρθρωτής μορφής πακέτου (όπως οι κασέτες LGX) και η παραμονή της πλεονάζουσας χωρητικότητας στο πλαίσιο διανομής απλοποιεί τις μελλοντικές προσθήκες splitter χωρίς να διακόπτονται οι υπάρχουσες συνδέσεις.

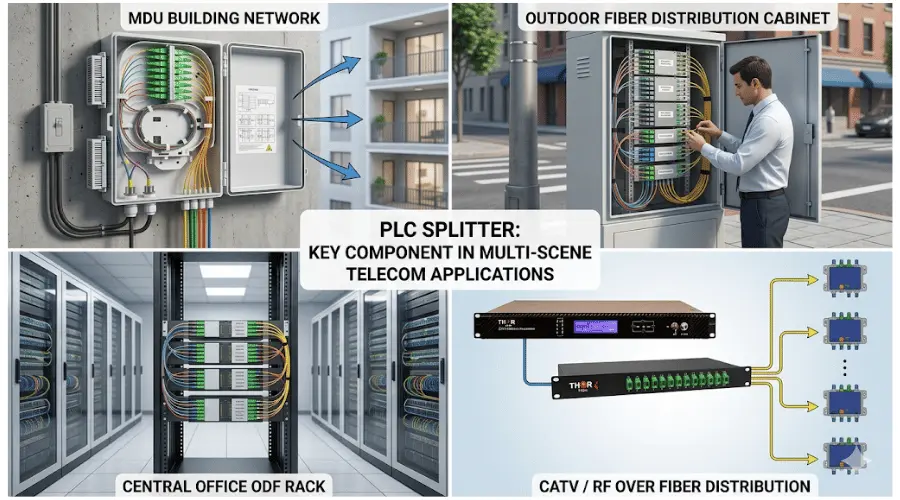

Εφαρμογές PLC Splitter Beyond FTTH

Ενώ τα FTTH και PON αντιπροσωπεύουν τη μεγαλύτερη αγορά για διαχωριστές PLC, η τεχνολογία χρησιμοποιείται σε πολλά άλλα σενάρια διανομής ινών.

Δίκτυα πρόσβασης GPON, EPON και XGS-PON

Οι διαχωριστές PLC αποτελούν θεμελιώδες στοιχείο του ODN σε όλα τα κύρια πρότυπα PON. Σε σύστημα GPON συμβατό μεITU-T G.984.3, ο διαχωριστής τοποθετείται μεταξύ του OLT και έως και 64 ONU, κατανέμοντας την κυκλοφορία μετάδοσης κατάντη και συνδυάζοντας εκρήξεις ανάντη. Η ίδια φυσική υποδομή splitter υποστηρίζει τις αναπτύξεις EPON (IEEE 802.3ah) και επόμενης-γενιάς XGS-PON (ITU-T G.9807.1) -, μια σημαντική παράμετρος για τους χειριστές που σχεδιάζουν αναβαθμίσεις τεχνολογίας σε υπάρχουσες εγκαταστάσεις ινών ODN.

CATV και RF-πάνω από-Διανομή ινών

Οι διαχωριστές PLC χρησιμοποιούνται επίσης σε συστήματα επικάλυψης CATV όπου ένα σήμα βίντεο 1550 nm συνδυάζεται με μήκη κύματος δεδομένων GPON και διανέμεται στην ίδια ίνα. Το εύρος λειτουργίας ευρείας ζώνης του διαχωριστή (που καλύπτει τα 1550 nm παράλληλα με τα 1310 nm και τα 1490 nm) του επιτρέπει να χειρίζεται και τα τρία μήκη κύματος χωρίς να απαιτεί ξεχωριστά στάδια διαχωρισμού.

Πολλαπλές-Μονάδες Κατοικίας (MDU) και Δίκτυα Πανεπιστημιούπολης

Σε έργα καλωδίωσης MDU, οι διαχωριστές PLC αναπτύσσονται συχνά μέσα σε υπόγεια κτιρίων ή σημεία διανομής σε επίπεδο{0}}δαπέδου για την εξυπηρέτηση πολλών διαμερισμάτων από μία ίνα τροφοδοσίας. ΕΝΑκαλά-σχεδιασμένο σχέδιο καλωδίωσης MDUεξετάζει την τοποθέτηση splitter, το μέγεθος του περιβλήματος και τον αριθμό των ορόφων που εξυπηρετούνται ανά splitter για να ελαχιστοποιήσει τις διαδρομές ινών και να απλοποιήσει την ενεργοποίηση των συνδρομητών.

Παρακολούθηση ινών και δοκιμαστική πρόσβαση

Οι διαχωριστές PLC χαμηλής-αναλογίας (1x2 σε αναλογίες 1/99 ή 5/95, όπου υπάρχουν, ή τυπικοί 1x2 για ίσες διαιρέσεις) χρησιμοποιούνται μερικές φορές ως βρύσες παρακολούθησης σε τμήματα δικτύου που απαιτούν συνεχή παρακολούθηση οπτικής απόδοσης χωρίς να διακόπτεται η ζωντανή κυκλοφορία.

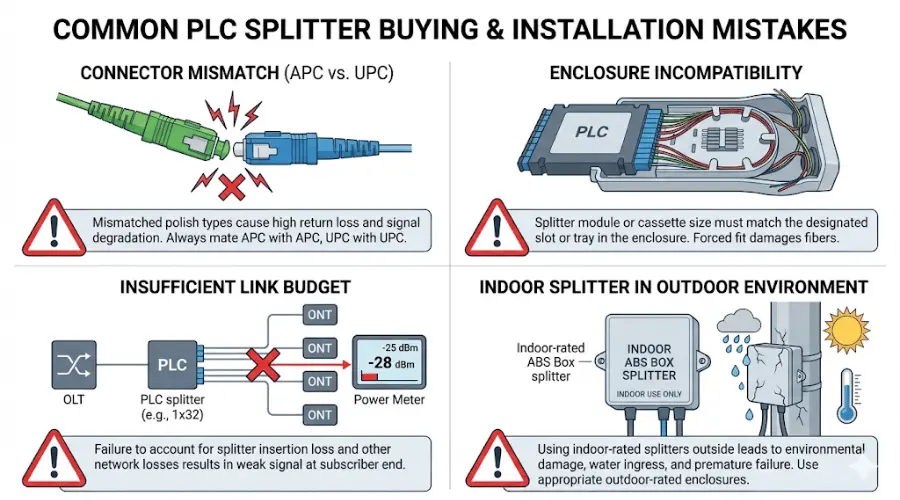

Συνήθη λάθη που πρέπει να αποφεύγετε όταν αγοράζετε διαχωριστές PLC

Ακόμη και έμπειρες ομάδες προμηθειών αντιμετωπίζουν ζητήματα που θα μπορούσαν να αποφευχθούν με καλύτερες εκ των προτέρων προδιαγραφές. Ακολουθούν τα πιο συχνά προβλήματα που παρατηρούνται σε έργα πρόσβασης οπτικών ινών:

• Επιλογή αναλογίας διαχωρισμού χωρίς έλεγχο προϋπολογισμού συνδέσμου.Ένας διαχωριστής 1x32 εισάγει περίπου 17 dB απώλεια μόνο στον διαχωριστή. Εάν η συνολική απώλεια διαδρομής (συμπεριλαμβανομένης της εξασθένησης της ίνας, της απώλειας σύνδεσης και της απώλειας διαχωριστή) υπερβαίνει τον προϋπολογισμό ισχύος OLT/ONT, οι συνδρομητές στο μακρινό άκρο θα αντιμετωπίσουν υποβάθμιση της υπηρεσίας. Να υπολογίζετε πάντα τον πλήρη προϋπολογισμό συνδέσμου πριν οριστικοποιήσετε την αναλογία διαχωρισμού.
• Παράβλεψη συμβατότητας περιβλήματος.Μια κασέτα LGX που δεν χωράει στον υπάρχοντα δίσκο του πίνακα επισκευής ή ένα κουτί ABS πολύ μεγάλο για το κουτί διανομής, δημιουργεί περιττή επανεπεξεργασία. Ζητήστε τις διαστάσεις του περιβλήματος και τις προδιαγραφές του δίσκου πριν παραγγείλετε.
• Ανάμιξη υποδοχών APC και UPC.Αυτό είναι ένα από τα πιο συνηθισμένα σφάλματα πεδίου. Ένας σύνδεσμος SC/APC που συνδυάζεται με έναν προσαρμογέα SC/UPC προκαλεί υψηλή απώλεια εισαγωγής και κακή απώλεια επιστροφής - και μπορεί να βλάψει την ακραία επιφάνεια της ίνας. Τυποποιήστε τον τύπο γυαλίσματος σε ολόκληρο τον σύνδεσμο ODN.
• Παραβλέποντας τις περιβαλλοντικές αξιολογήσεις για χρήση σε εξωτερικούς χώρους.Ένας διαχωριστής που έχει χαρακτηριστεί για χρήση σε εσωτερικούς χώρους ενδέχεται να μην επιβιώσει από την ανακύκλωση θερμοκρασίας, την υγρασία ή την έκθεση στην υπεριώδη ακτινοβολία σε ένα εξωτερικό ντουλάπι. Για εξωτερικές ή ημι{1}}εξωτερικές εγκαταστάσεις, επαληθεύστε το εύρος θερμοκρασίας λειτουργίας και επιβεβαιώστε τη συμμόρφωση με τα πρότυπα περιβαλλοντικών δοκιμών όπως το Telcordia GR-1209 και το GR-1221.
• Αγορά μόνο στην τιμή μονάδας.Ένας διαχωριστής χαμηλότερου-κόστους με μεγαλύτερη απώλεια εισαγωγής ή μεγαλύτερη διακύμανση εξόδου μπορεί να κοστίσει περισσότερο μακροπρόθεσμα μέσω πρόσθετης αντιμετώπισης προβλημάτων, μειωμένης προσέγγισης χρηστών και πρόωρης αντικατάστασης. Αξιολογήστε το συνολικό κόστος ιδιοκτησίας, όχι μόνο την τιμή του τεμαχίου.

Λίστα ελέγχου επιλογής διαχωριστή PLC

Πριν οριστικοποιήσετε μια παραγγελία αγοράς, επιβεβαιώστε τα ακόλουθα στοιχεία σε σχέση με το σχεδιασμό του δικτύου σας και τις συνθήκες του ιστότοπού σας:

• Ο λόγος διαχωρισμού ταιριάζει με τον αριθμό των συνδρομητών, το σχέδιο ανάπτυξης και τον υπολογισμό του προϋπολογισμού σύνδεσης
• Ο τύπος συσκευασίας ταιριάζει στο περίβλημα-στόχο ή στο πλαίσιο διανομής
• Ο τύπος του συνδετήρα και η στίλβωση (APC/UPC) συμφωνούν με τα υπάρχοντα εξαρτήματα ODN
• Ο τύπος ίνας (G.657.A1, G.657.A2 ή G.652D) αντιστοιχεί στο πρότυπο δικτύου
• Το μήκος του καλωδίου Pigtail καθορίζεται για τη διαδρομή δρομολόγησης του περιβλήματος
• Το εύρος θερμοκρασίας λειτουργίας καλύπτει το περιβάλλον εγκατάστασης (εσωτερικό, εξωτερικό ή μικτό)
• Ο Προμηθευτής παρέχει αναφορές δοκιμών που δείχνουν απώλεια εισαγωγής, ομοιομορφία και απώλεια επιστροφής ανά μονάδα
• Ο διαχωριστής πληροί τα ισχύοντα πρότυπα αξιοπιστίας (Telcordia GR-1209-CORE, GR-1221-CORE ή ισοδύναμο)

Συχνές Ερωτήσεις

Ποια είναι η διαφορά μεταξύ ενός διαχωριστή PLC και ενός οπτικού διαχωριστή;

Εναοπτικός διαχωριστήςείναι μια ευρεία κατηγορία παθητικών συσκευών που διαιρούν τα οπτικά σήματα. Το PLC και το FBT είναι οι δύο κύριοι τύποι. Ένας διαχωριστής PLC χρησιμοποιεί τεχνολογία κυματοδηγού για σταθερή απόδοση σε μεγάλο εύρος μήκους κύματος, ενώ ένας διαχωριστής FBT χρησιμοποιεί συντηγμένες ίνες και είναι πιο κατάλληλος για εφαρμογές απλού-χαμηλού-αναλογικού μήκους κύματος.

Τι αναλογία διαχωρισμού πρέπει να επιλέξω για έναν διαχωριστή PLC σε ένα έργο FTTH;

Στις περισσότερες αναπτύξεις FTTH που βασίζονται σε GPON-, η αναλογία διαχωρισμού 1x32 είναι το τυπικό σημείο εκκίνησης. Για μικρότερα συμπλέγματα ή αγροτικές επεκτάσεις, το 1x8 ή το 1x16 μπορεί να είναι αρκετό. Για αστικές περιοχές υψηλής-πυκνότητας με μικρές αποστάσεις OLT-έως-συνδρομητών, το 1x64 μπορεί να θεωρηθεί -, αλλά μόνο εάν το υποστηρίζει ο προϋπολογισμός του συνδέσμου. Η απόφαση θα πρέπει πάντα να επικυρώνεται μέσω ενός υπολογισμού του προϋπολογισμού ισχύος που αντιπροσωπεύει το μήκος ινών, τον αριθμό των συνδετήρων και την απώλεια διαχωριστή.

Μπορούν οι διαχωριστές PLC να υποστηρίξουν αναβαθμίσεις XGS-PON και 10G-PON;

Ναί. Επειδή οι διαχωριστές PLC λειτουργούν σε μεγάλο εύρος μήκους κύματος (1260–1650 nm), ο ίδιος φυσικός διαχωριστής που έχει αναπτυχθεί για το GPON μπορεί να υποστηρίξει το XGS-PON (το οποίο χρησιμοποιεί διαφορετικά μήκη κύματος κατάντη/προς τα ανάντη) χωρίς αντικατάσταση. Αυτό είναι ένα βασικό πλεονέκτημα της τεχνολογίας PLC για τους χειριστές που σχεδιάζουν τη μετάβαση τεχνολογίας σε υπάρχουσες εγκαταστάσεις ινών.

Ποιος τύπος σύνδεσης είναι πιο συνηθισμένος για διαχωριστές PLC σε δίκτυα PON;

Το SC/APC είναι ο κυρίαρχος τύπος σύνδεσης για εφαρμογές FTTH και PON. Η γωνιακή στίλβωση παρέχει υψηλότερη απώλεια επιστροφής, η οποία είναι σημαντική για συστήματα που μεταφέρουν αναλογικά σήματα επικάλυψης βίντεο. Σε περιβάλλοντα επιχειρήσεων ή κέντρων δεδομένων, το LC/UPC είναι πιο συνηθισμένο λόγω του μικρότερου παράγοντα μορφής και της υψηλότερης πυκνότητας θύρας. Για μια πλήρη επισκόπηση, δείτε τοοδηγός τύπων συνδετήρων οπτικών ινών.

Πώς μπορώ να υπολογίσω τη συνολική απώλεια συνδέσμου όταν χρησιμοποιώ έναν διαχωριστή PLC;

Η συνολική απώλεια συνδέσμου είναι το άθροισμα της εξασθένησης της ίνας (συνήθως 0,35 dB/km στα 1310 nm για ίνα μονής-λειτουργίας), της απώλειας σύνδεσης (περίπου 0,3 dB ανά ζευγάρωμα), της απώλειας ματίσματος (περίπου 0,1 dB ανά σύνθετη απώλεια του κατασκευαστή) Το σύνολο πρέπει να εμπίπτει στον προϋπολογισμό ισχύος πομπού-προς-δέκτη που ορίζεται από το πρότυπο PON -, για παράδειγμα, το GPON Class B+ επιτρέπει μέγιστη απώλεια ODN 28 dB.

Μπορούν οι διαχωριστές PLC να χρησιμοποιηθούν σε εξωτερικούς χώρους;

Ναι, αλλά η συσκευασία και το περίβλημα πρέπει να αξιολογηθούν για το εξωτερικό περιβάλλον. Τα βασικά ζητήματα περιλαμβάνουν το εύρος θερμοκρασίας λειτουργίας (–40 μοίρες έως +85 μοίρες για τους περισσότερους διαχωριστές PLC βιομηχανικής- ποιότητας), την προστασία εισόδου (IP65 ή υψηλότερη για το περίβλημα) και την αντοχή στην υπεριώδη ακτινοβολία των μανδύων καλωδίων. Οι διαχωριστές που αναπτύσσονται σε ντουλάπια εξωτερικού χώρου θα πρέπει να πληρούν τις απαιτήσεις περιβαλλοντικών και μηχανικών δοκιμών που καθορίζονται στα Telcordia GR-1209 και GR-1221. Για καθοδήγηση σχετικά με την υπαίθρια υποδομή οπτικών ινών, βλοδηγός εγκατάστασης καλωδίων οπτικών ινών σε εσωτερικούς και εξωτερικούς χώρους.

Ποια είναι η διαφορά μεταξύ ενός διαχωριστή 1xN και ενός διαχωριστή PLC 2xN;

Ένας διαχωριστής 1xN έχει μία είσοδο και Ν εξόδους. Ένας διαχωριστής 2xN έχει δύο εισόδους, οι οποίες παρέχουν πλεονασμό διαδρομής - εάν αποτύχει μία ίνα εισόδου, η δεύτερη είσοδος μπορεί να συνεχίσει να τροφοδοτεί τις εξόδους. 2Οι διαμορφώσεις xN χρησιμοποιούνται συνήθως σε δίκτυα φέροντος-βαθμού όπου η προστασία διαδρομής οπτικής ίνας καθορίζεται σε επίπεδο ODN.

Σε τι διαφέρει ένας διαχωριστής PLC από τον αζεύκτη οπτικών ινών?

Ένας διαχωριστής PLC έχει σχεδιαστεί για να διαιρεί ένα σήμα εισόδου σε πολλαπλές εξόδους (μία-σε-πολλές διανομές). Ένας συζεύκτης οπτικών ινών μπορεί να συνδυάσει σήματα από πολλαπλές εισόδους σε μία έξοδο ή να χωρίσει και προς τις δύο κατευθύνσεις. Στην πράξη, οι όροι χρησιμοποιούνται μερικές φορές εναλλακτικά για συσκευές 1x2 ή 2x2, αλλά για διανομή PON σε υψηλότερες αναλογίες διαχωρισμού, ο βιομηχανικός τυπικός όρος είναι "PLC splitter".

Τελικές Θεωρήσεις

Ένας διαχωριστής PLC είναι ένα θεμελιώδες στοιχείο στα σύγχρονα δίκτυα πρόσβασης οπτικών ινών - όχι απλώς ένα στοιχείο γραμμής εμπορευμάτων. Η σωστή επιλογή της αναλογίας διαχωρισμού, του τύπου συσκευασίας, της μορφής σύνδεσης και του βαθμού ποιότητας επηρεάζει άμεσα την απόδοση του δικτύου, την αποδοτικότητα εγκατάστασης και το μακροπρόθεσμο κόστος συντήρησης-. Για τους χειριστές και τις ομάδες προμηθειών που αξιολογούνΕπιλογές διαχωριστή PLC, ξεκινώντας από τον σχεδιασμό του δικτύου και την επεξεργασία της παραπάνω λίστας ελέγχου επιλογής θα οδηγήσει σε καλύτερα αποτελέσματα από την επιλογή μόνο βάσει τιμής ή διαθεσιμότητας.
