Κάπου στην οροφή του κτιρίου σας, ένα σημείο ασύρματης πρόσβασης χρειάζεται και σύνδεση δικτύου και πηγή ρεύματος -, αλλά η πλησιέστερη πρίζα είναι δύο δωμάτια μακριά. Η λειτουργία αποκλειστικής ηλεκτρικής καλωδίωσης θα έπληττε τον προϋπολογισμό. Αυτό είναι ακριβώς το πρόβλημα που λύνει ένας εγχυτήρας PoE: συγχωνεύει δεδομένα και ηλεκτρική ισχύ σε ένα μόνο καλώδιο Ethernet. Και όταν αυτό το καλώδιο συνδέεται ξανά σε μια ραχοκοκαλιά οπτικών ινών - όπως συμβαίνει στα περισσότερα σύγχρονα εμπορικά δίκτυα - ο συνδυασμός ίνας μεγάλων αποστάσεων και τελευταίου-μιλίου PoE δημιουργεί μια από τις πιο ευέλικτες αρχιτεκτονικές ανάπτυξης που είναι διαθέσιμες σήμερα.
Τι ακριβώς είναι ένα PoE Injector;
Ένας εγχυτήρας PoE, που αναφέρεται επίσης ως προσαρμογέας μεσαίου ανοίγματος ή PoE, εισάγει ηλεκτρική ισχύ σε ένα τυπικό καλώδιο Ethernet. Διέπεται από τα πρότυπα IEEE 802.3af, 802.3at και 802.3bt, τοποθετείται μεταξύ ενός διακόπτη δικτύου που δεν είναι-PoE και μιας τροφοδοτούμενης συσκευής (PD) όπως κάμερα IP, τηλέφωνο VoIP ή σημείο ασύρματης πρόσβασης. Δέχεται δύο εισόδους - Δεδομένα Ethernet από τον διακόπτη και τροφοδοσία εναλλασσόμενου ρεύματος από μια πρίζα τοίχου - και στη συνέχεια εξάγει ένα μόνο καλώδιο που μεταφέρει και ρεύμα και δεδομένα στο τελικό σημείο.
Εκατομμύρια παλαιού τύπου μεταγωγείς Ethernet παραμένουν σε λειτουργία. Η αντικατάστασή τους με μοντέλα με δυνατότητα PoE-θα ήταν σπάταλη. Ένας εγχυτήρας PoE γεφυρώνει το χάσμα με ένα κλάσμα του κόστους, επεκτείνοντας τη διάρκεια ζωής του υπάρχοντος εξοπλισμού ενώ παράλληλα ενεργοποιούνται οι σύγχρονες συσκευές με τροφοδοσία.
Πώς λειτουργεί ένα PoE Injector

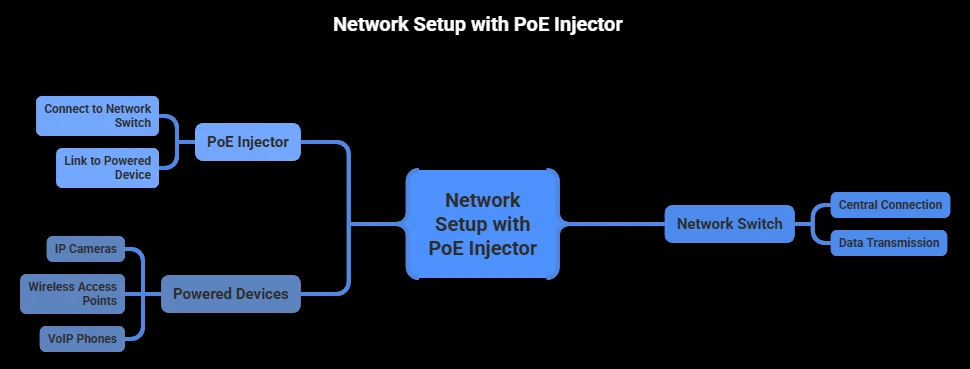

Ένας τυπικός εγχυτήρας PoE διαθέτει δύο θύρες Ethernet RJ45:Δεδομένα σε(συνδεδεμένο με τον διακόπτη ή το δρομολογητή upstream) καιPoE/Data Out(συνδεδεμένο με την τροφοδοτούμενη συσκευή). Μια τρίτη σύνδεση - το καλώδιο τροφοδοσίας AC - συνδέεται σε μια τυπική πρίζα τοίχου.
Εσωτερικά, ένας μετατροπέας AC-σε-DC μετατρέπει την ισχύ της πρίζας τοίχου σε ρυθμιζόμενο συνεχές ρεύμα, συνήθως 48–57 V για μοντέλα που συμμορφώνονται με τα πρότυπα-. Αυτή η ισχύς συνεχούς ρεύματος συγχωνεύεται με το σήμα δεδομένων Ethernet στο εξερχόμενο καλώδιο. Η τροφοδοτούμενη συσκευή στο μακρινό άκρο διαχωρίζει την ισχύ από τα δεδομένα εσωτερικά, χρησιμοποιώντας το καθένα για τον αντίστοιχο σκοπό του.
Πριν ξεκινήσει η παροχή ρεύματος, τα μπεκ-συμμορφωμένα με IEEE εκτελούν αδιαδικασία χειραψίας: ο εγχυτήρας στέλνει έναν ανιχνευτή χαμηλής-τάσης κάτω από το καλώδιο και εάν μια συσκευή συμβατή με PoE-ανταποκρίνεται με τη σωστή υπογραφή, οι δύο διαπραγματεύονται την ακριβή ισχύ. Μόνο μετά από επιτυχή διαπραγμάτευση ρέει η δύναμη. Χωρίς έγκυρη απόκριση σημαίνει ότι δεν φεύγει ρεύμα από το μπεκ - προστατεύοντας τον μη-εξοπλισμό PoE από τυχαία ζημιά.
Ενεργοί έναντι παθητικών PoE Injectors
Αυτή η διάκριση μπορεί να σημαίνει τη διαφορά μεταξύ μιας ασφαλούς εγκατάστασης και μιας τηγανισμένης συσκευής. Εναενεργός εγχυτήρας PoEσυμμορφώνεται με τα πρότυπα IEEE 802.3af/at/bt: χειραψία, διαπραγματεύεται την τάση και προσαρμόζει την παράδοση ώστε να ταιριάζει στις ανάγκες της συνδεδεμένης συσκευής. Τα ενεργά μπεκ είναι η επιλογή επαγγελματικής-βαθμίδας.
A παθητικός εγχυτήρας PoEτα παραλείπει όλα αυτά. Πιέζει μια σταθερή τάση - συνήθως 24V ή 48V - ανεξάρτητα από το τι βρίσκεται στο άλλο άκρο. Χωρίς χειραψία, χωρίς διαπραγμάτευση, χωρίς δίχτυ ασφαλείας. Η σύνδεση μιας συσκευής 24 V σε παθητικό μπεκ 48 V προκαλεί μόνιμη βλάβη. Τα παθητικά μοντέλα εξακολουθούν να εξυπηρετούν ανάπτυξη προϋπολογισμού με υλικό αντιστοίχισης{10}τάσης, αλλά απαιτούν μη αυτόματη επαλήθευση πριν από κάθε σύνδεση.
Πρότυπα PoE με μια ματιά
Αντί να περιηγείστε σε πυκνά έγγραφα προδιαγραφών, χρησιμοποιήστε αυτήν τη σύγκριση για να ταιριάξετε το σωστό πρότυπο στις συσκευές σας:
| Πρότυπο | Κοινό όνομα | Max Power (Πηγή) | Διαθέσιμο στο Device | Τυπικές συσκευές |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Βασικά τηλέφωνα IP, στατικές κάμερες, απλοί αισθητήρες |
| IEEE 802.3at | PoE+ | 30W | ~25.5W | Κάμερες PTZ, διπλά-σημεία πρόσβασης ραδιοφώνου, μικρές οθόνες |
| IEEE 802.3bt Τύπος 3 | PoE++ | 60W | ~51W | Μονάδες τηλεδιάσκεψης, πολυ-ραδιοφωνικά AP, πάνελ LED |
| IEEE 802.3bt Τύπος 4 | PoE++ | 90W | ~71W | Thin clients, τερματικά POS, ψηφιακή σήμανση, φορητοί υπολογιστές |
Η στήλη "Διαθέσιμο στη συσκευή" έχει μεγαλύτερη σημασία κατά τον καθορισμό του μεγέθους ενός εγχυτήρα. Η ισχύς διαχέεται ως θερμότητα κατά μήκος του καλωδίου - απώλεια περίπου 15–20% σε μια πλήρη διαδρομή 100 μέτρων με ποιοτική χάλκινη καλωδίωση. Να ταιριάζετε ή να υπερβαίνετε πάντα την πραγματική κλήρωση της συσκευής, όχι μόνο την ετικέτα του τυπικού.
Βήμα-προς-Βήμα: Πώς να εγκαταστήσετε ένα PoE Injector
Η ακόλουθη περιγραφή χρησιμοποιεί μια κάμερα ασφαλείας IP, αλλά η διαδικασία ισχύει για οποιαδήποτε συσκευή που τροφοδοτείται με PoE-. Δεν απαιτείται διαμόρφωση λογισμικού.
Βήμα 1 - Δοκιμή πάγκου-πρώτα.Συνδέστε την κάμερα, τον εγχυτήρα και ενεργοποιήστε έναν πάγκο εργασίας. Βεβαιωθείτε ότι η κάμερα ενεργοποιείται, λαμβάνει μια διεύθυνση IP και πραγματοποιεί ροή βίντεο. Διαμορφώστε όλες τις ρυθμίσεις ενώ ο εξοπλισμός είναι σε κοντινή απόσταση.
Βήμα 2 - Τοποθετήστε τον εγχυτήρα.Τοποθετήστε το κοντά στο διακόπτη σας - χρειάζεται πρόσβαση τόσο σε πρίζα εναλλασσόμενου ρεύματος όσο και σε σύντομη σύνδεση Ethernet στη θύρα μεταγωγέα.
Βήμα 3 - Συνδέστε την είσοδο δεδομένων.Εκτελέστε ένα καλώδιο Cat5e, Cat6 ή Cat6a από το διακόπτη στη θύρα Data In του μπεκ ψεκασμού. Επιλέγοντας το σωστόκατηγορία καλωδίων patchδιασφαλίζει τόσο την ακεραιότητα των δεδομένων όσο και την επαρκή παροχή ενέργειας.
Βήμα 4 - Συνδέστε την τροφοδοτούμενη έξοδο.Εκτελέστε ένα δεύτερο καλώδιο Ethernet από τη θύρα PoE/Data Out στην υποδοχή Ethernet της κάμερας. Μέγιστο μήκος καλωδίου: 100 μέτρα (328 πόδια) ανά προδιαγραφή IEEE.
Βήμα 5 - Ενεργοποιήστε.Συνδέστε το καλώδιο AC του μπεκ στην πρίζα. Η χειραψία πραγματοποιείται αυτόματα - η κάμερα θα πρέπει να ενεργοποιηθεί μέσα σε δευτερόλεπτα.
Βήμα 6 - Προσάρτηση και επαλήθευση.Εγκαταστήστε μόνιμα την κάμερα, επιβεβαιώστε τη ροή βίντεο και βεβαιωθείτε ότι η εγγραφή είναι ενεργή.
Bridging Fiber and PoE: Where Long-Haul Meets Last-Mile
Εδώ η συζήτηση μετατοπίζεται από τις γενικές συμβουλές PoE στην αρχιτεκτονική που πραγματικά κλιμακώνεται. Το Copper Ethernet φτάνει τα 100 μέτρα. Η καλωδίωση οπτικών ινών μεταφέρει σήματα σε απόσταση χιλιομέτρων χωρίς υποβάθμιση. Σε δίκτυα που εκτείνονται σε πολλά κτίρια ή εξωτερικούς χώρους, η ίνα χειρίζεται τη ραχοκοκαλιά ενώ ο χαλκός παραδίδει το τελευταίο τμήμα στα τελικά σημεία. Ένας εγχυτήρας PoE κάθεται ακριβώς σε αυτό το σημείο μετάβασης από ίνα-σε-χάλκινο, καθιστώντας τον μία από τις πιο στρατηγικά σημαντικές συσκευές σε ένα υβριδικό δίκτυο.
Ο παρακάτω πίνακας δείχνει γιατί αυτή η υβριδική αρχιτεκτονική υπερέχει του καθαρού χαλκού:
| Παράμετρος | Χάλκινο-Μόνο Δίκτυο | Fiber Backbone + PoE Last-Μίλι |
|---|---|---|
| Μέγιστη απόσταση μετάδοσης | 100 μέτρα ανά τμήμα | Χιλιόμετρα (ίνα) + 100m (χαλκός) |
| Χωρητικότητα εύρους ζώνης | 1–10 Gbps τυπικό | 10–100 Gbps σε ραχοκοκαλιά οπτικών ινών |
| Ευαισθησία EMI | Υψηλό (ο χαλκός μοιάζει με κεραία-) | Μηδέν στα τμήματα ινών |
| Επεκτασιμότητα | Περιορίζεται από το μήκος του καλωδίου | Οι διαχωριστές PLC επιτρέπουν τη διακλάδωση σε δεκάδες τελικά σημεία |
| Παράδοση ρεύματος | PoE σε κάθε τμήμα | PoE μόνο στο χάλκινο τελευταίο-μίλι (πιο αποτελεσματικό) |
Πού βρίσκεται ο εγχυτήρας PoE σε αυτά τα δίκτυα; Ακριβώς στο σημείο που η ίνα γίνεται χαλκός. Σε μια ανάπτυξη FTTP, το οπτικό σήμα φτάνει μέσω ίνας που τερματίζεται με ακρίβειασυνδετήρες οπτικών ινώνσε μετατροπέα πολυμέσων ή ONT. Η έξοδος Ethernet τροφοδοτείται απευθείας στον εγχυτήρα PoE, ο οποίος τροφοδοτεί κάμερες, σημεία πρόσβασης ή τηλέφωνα χωρίς πρόσθετη ηλεκτρική καλωδίωση σε οποιοδήποτε τελικό σημείο.
Η ίδια λογική ισχύει και στην κλίμακα. Όταν ένας κορμός ινών εξυπηρετεί πολλούς ενοικιαστές - χωρισμένουςδιαχωριστές PLC οπτικών ινώνσε ξεχωριστές γραμμές - κάθε εγκατάσταση έχει το δικό της ONT, τη δική της μεταβίβαση Ethernet και τον δικό της εγχυτήρα PoE που τροφοδοτεί τις τοπικές συσκευές. Ο ρόλος του εγχυτήρα δεν αλλάζει ποτέ: γεφυρώνει μια τροφοδοσία δεδομένων-μόνο Ethernet και μια συσκευή που χρειάζεται τόσο δεδομένα όσο και ρεύμα.
Μέσα στα ράφια εξοπλισμού, το σχέδιο επαναλαμβάνεται σε μικρότερη φυσική κλίμακα. Οι τεχνικοί περνούν την ίνακιβώτια ακροδεκτών οπτικών ινώνκαι patch panels και, στη συνέχεια, χρησιμοποιήστεπροσαρμογείς οπτικών ινώνγια τη σύνδεση των συνδέσεων μεταξύ των καλωδίων κορμού και των συνδέσμων διανομής. Μόλις το σήμα μεταβεί σε χαλκό στην έξοδο του πίνακα ενημέρωσης κώδικα, ένας εγχυτήρας PoE προσθέτει δυνατότητα ισχύος σε συγκεκριμένες θύρες - δεν απαιτείται πλήρης αναβάθμιση του διακόπτη PoE.
Ο κρίκος που λείπει: PoE Fiber Media Converters
Ένας τυπικός μετατροπέας πολυμέσων μεταφράζει τα οπτικά σήματα σε ηλεκτρικά σήματα Ethernet και αντίστροφα - αλλάΜετατροπέας πολυμέσων ινών PoEπάει ένα βήμα παραπέρα. Συνδυάζει τη μετατροπή ίνας σε{-μετατροπή ινών σε χαλκό και έγχυση PoE σε μια ενιαία συσκευή, εξαλείφοντας εντελώς την ανάγκη για ξεχωριστό εγχυτήρα PoE.
Αυτό έχει σημασία σε πραγματικές-αναπτύξεις. Σκεφτείτε ένα γκαράζ στάθμευσης όπου οι κάμερες IP βρίσκονται 500 μέτρα από την πλησιέστερη ντουλάπα δικτύου. Ο χαλκός δεν μπορεί να φτάσει σε αυτή την απόσταση. Ένας μετατροπέας πολυμέσων ινών PoE στην είσοδο του γκαράζ δέχεται την εισερχόμενη γραμμή ινών και εξάγει μια σύνδεση Ethernet με δυνατότητα PoE- απευθείας στην κάμερα. Μία συσκευή, ένα καλώδιο στην κάμερα, καμία πρίζα στη θέση της κάμερας.
Κατά την αξιολόγηση των μετατροπέων πολυμέσων ινών PoE, επιβεβαιώστε το πρότυπο PoE (802.3af/at/bt), επαληθεύστε τον τύπο ίνας (μονής-λειτουργίας έναντι πολλαπλής λειτουργίας) και αντιστοιχίστε τον τύπο σύνδεσης με την υποδομή σας. Η ποιότητα τωνκαλώδιο οπτικών ινώνσε αυτό το σημείο μεταβίβασης επηρεάζει άμεσα την ποιότητα του σήματος και τη μακροπρόθεσμη αξιοπιστία.
PoE Injector εναντίον PoE Switch: Ποιο χρειάζεστε;
Ένας διακόπτης PoE έχει ενσωματωμένο PoE σε κάθε θύρα - τροφοδοσία και τα δεδομένα παρέχονται στάνταρ χωρίς πρόσθετο υλικό. Αυτό το καθιστά ιδανικό όταν οι περισσότερες συνδεδεμένες συσκευές χρειάζονται PoE. Σημαίνει όμως επίσης την αντικατάσταση του υπάρχοντος διακόπτη που δεν είναι -PoE, ο οποίος έχει υψηλότερο αρχικό κόστος και μπορεί να είναι περιττό εάν μόνο λίγες συσκευές χρειάζονται πραγματικά ρεύμα.
Ένας εγχυτήρας PoE προσθέτει δυνατότητα PoE μία θύρα τη φορά. Θέλετε να τροφοδοτήσετε μια μόνο κάμερα IP στην είσοδο της αποθήκης; Ένας εγχυτήρας PoE μίας θύρας το χειρίζεται από 15 έως 30 $ χωρίς να αγγίξει το υπόλοιπο δίκτυό σας. Προσθέστε μερικά σημεία ασύρματης πρόσβασης σε ένα μικρό γραφείο; Ένας εγχυτήρας PoE πολλαπλών θυρών gigabit (4 ή 8 θύρες) καλύπτει την εργασία διατηρώντας παράλληλα την υπάρχουσα επένδυση μεταγωγέα. Το νεκρό σημείο φτάνει συνήθως περίπου 8–12 συσκευές PoE - πέρα από αυτό, ένας αποκλειστικός διακόπτης PoE συνήθως γίνεται πιο οικονομικός-και πιο εύκολος στη διαχείριση.
Τι πρέπει να λάβετε υπόψη πριν αγοράσετε
Τρεις παράγοντες καθορίζουν κάθε αγορά. Πρώτα,αριθμός συσκευών: ένας εγχυτήρας PoE μίας θύρας χειρίζεται μία κάμερα ή AP. Τα μοντέλα πολλαπλών-θυρών εξυπηρετούν μεγαλύτερες εγκαταστάσεις. Δεύτερος,προϋπολογισμός ενέργειας: υπολογίστε την ισχύ κάθε συσκευής και επιλέξτε ένα μοντέλο που υπερβαίνει τη συνολική απόδοση. Μια βασική κάμερα IP τραβάει 8–12 W. μια κάμερα PTZ με θερμάστρα μπορεί να απαιτεί 50 W+. Τρίτον,ταχύτητα και τάση: Οι συσκευές IEEE 802.3af/at/bt τυποποιούνται στα 48V και διαπραγματεύονται αυτόματα, αλλά ο παλαιός εξοπλισμός μπορεί να αναμένει 12V ή 24V. Επίσης, επιβεβαιώστε τη διακίνηση gigabit - ένας εγχυτήρας PoE gigabit αποτρέπει τα σημεία συμφόρησης για τερματικά σημεία υψηλού-εύρους ζώνης όπως κάμερες πολλαπλών-megapixel ή σημεία πρόσβασης Wi-Fi 6.
Ασφάλεια, ποιότητα καλωδίου και αξιοπιστία
Οι συσκευές έγχυσης PoE που συμμορφώνονται με το IEEE-κατατάσσονται μεταξύ των ασφαλέστερων συσκευών παροχής ενέργειας στη δικτύωση. Ο μηχανισμός χειραψίας διατηρεί τις θύρες ηλεκτρικά αδρανείς έως ότου εντοπιστεί έγκυρη υπογραφή PoE - δεν υπάρχει κίνδυνος για τυχαία συνδεδεμένο μη-εξοπλισμό PoE.
Για κρίσιμες εγκαταστάσεις-, συνδέστε τον εγχυτήρα PoE σε ένα τροφοδοτικό αδιάλειπτης ισχύος (UPS). Εφόσον οι συσκευές PoE λαμβάνουν ισχύ μέσω του εξοπλισμού δικτύου, ένα UPS στον εγχυτήρα παρέχει εφεδρική μπαταρία σε κάθε συνδεδεμένο τελικό σημείο ταυτόχρονα.
Η ποιότητα του καλωδίου αξίζει περισσότερη προσοχή από ό,τι συνήθως. Χρησιμοποιείτε πάντα καλώδια Ethernet από συμπαγή-χάλκινο βαθμό Cat5e ή υψηλότερη. Τα καλώδια αλουμινίου-επενδυμένα με χαλκό (CCA) κοστίζουν λιγότερο, αλλά φέρουν υψηλότερη ηλεκτρική αντίσταση - μεγαλύτερη απώλεια ισχύος, περισσότερη θερμότητα και πραγματικό κίνδυνο πυρκαγιάς σε εγκαταστάσεις PoE++ με ισχύ 60–90 W. Είτε εργάζεστε μεπροσαρμογείς δικτύου οπτικών ινώνή χάλκινα τελικά σημεία, η ποιότητα του υλικού σε κάθε σημείο τερματισμού καθορίζει τη μακροπρόθεσμη- αξιοπιστία.
Συχνές Ερωτήσεις
Ε: Ένας εγχυτήρας PoE θα βλάψει μη-συσκευές PoE;
A: Όχι. Τα μπεκ συμβατά με IEEE 802.3af/at/bt εκτελούν χειραψία πριν στείλουν ρεύμα. Δεν έχει εντοπιστεί έγκυρη υπογραφή PoE σημαίνει ότι δεν παρέχεται ισχύς. Η τάση του αισθητήρα που χρησιμοποιείται κατά την ανίχνευση είναι ακίνδυνη.
Ε: Μπορώ να χρησιμοποιήσω έναν εγχυτήρα PoE με διακόπτη PoE;
Α: Μπορείτε, αλλά είναι περιττό. Ένας διακόπτης PoE παρέχει ήδη ρεύμα μέσω των θυρών του και η στοίβαξη ενός μπεκ μπορεί να προκαλέσει συγκρούσεις διαπραγμάτευσης. Για καθοδήγηση, ανατρέξτε στην ενότητα "PoE injector vs. PoE switch".
Ε: Πόσο μακριά μπορεί να στείλει ισχύ ένας εγχυτήρας PoE;
A: Έως 100 μέτρα (328 πόδια) ανά προδιαγραφή IEEE. Πέρα από αυτήν την απόσταση, χρησιμοποιήστε προέκταση PoE ή μεταβείτε σε μια ραχοκοκαλιά οπτικών ινών με έναν μετατροπέα πολυμέσων στο απομακρυσμένο άκρο.
Ε: Ποια είναι η διαφορά μεταξύ ενός εγχυτήρα PoE και ενός διαχωριστή PoE;
Α: Ένας εγχυτήρας PoE προσθέτει ισχύ σε ένα καλώδιο Ethernet. Ένας διαχωριστής PoE κάνει το αντίθετο - διαχωρίζοντας την ισχύ και τα δεδομένα από ένα εισερχόμενο καλώδιο PoE σε δύο εξόδους: τυπικό Ethernet συν ένα ξεχωριστό καλώδιο τροφοδοσίας DC για συσκευές που δεν-PoE.
Ε: Επηρεάζει το PoE Injector την ταχύτητα του δικτύου;
Α: Όχι. Ένας εγχυτήρας PoE gigabit μεταβιβάζει δεδομένα με πλήρη ταχύτητα γραμμής 1 Gbps με μηδενική μετρήσιμη καθυστέρηση. Πάντα να επιβεβαιώνετε την υποστήριξη gigabit στο φύλλο προδιαγραφών του εγχυτήρα - τα παλαιότερα μοντέλα ή τα μοντέλα προσφοράς ενδέχεται να είναι όριο στα 100 Mbps, γεγονός που θα εμπόδιζε τις σύγχρονες συσκευές.
