Τι είναι το ODF; Επεξήγηση του πλαισίου οπτικής διανομής

Ένα πλαίσιο διανομής οπτικών ινών, που συνήθως συντομεύεται σε ODF και μερικές φορές ονομάζεται πλαίσιο διανομής οπτικών ινών, είναι το δομημένο σημείο όπου τα καλώδια οπτικών ινών τερματίζονται, συναρμολογούνται, επιδιορθώνονται και προστατεύονται. Θα βρείτε ODF σε αίθουσες τηλεπικοινωνιών, δίκτυα FTTH, κέντρα δεδομένων, κτίρια επιχειρήσεων και βιομηχανικά συστήματα επικοινωνίας. Αυτός ο οδηγός είναι γραμμένος από την οπτική γωνία των μηχανικών που υποστηρίζουν έργα οπτικών δικτύων διανομής (ODN) και πρόσβασης ινών, επομένως ο στόχος δεν είναι μόνο να παραθέσουμε τους τύπους ODF που υπάρχουν, αλλά να σας βοηθήσουμε να αντιστοιχίσετε ένα πλαίσιο με τον αριθμό ινών, τον χώρο εγκατάστασης, τη μορφή σύνδεσης, τις απαιτήσεις συναρμογής και το μακροπρόθεσμο σχέδιο επέκτασης.

Όταν οι αγοραστές συγκρίνουν επιλογές, το πρακτικό ερώτημα είναι σπάνια "ποιοι τύποι είναι διαθέσιμοι;" Συνήθως είναι "ποιος τύπος ODF ταιριάζει πραγματικά στον ιστότοπό μου και τι πρέπει να επιβεβαιώσω με τον προμηθευτή προτού υποβάλω την παραγγελία;" Οι παρακάτω ενότητες απαντούν και στα δύο, και το άρθρο τελειώνει με έναν οδηγό επιλογής, μια λίστα ελέγχου προδιαγραφών, παραδείγματα διαμόρφωσης που έχουν γίνει και μια συχνή ερώτηση.

Τι είναι έναΟπτικό πλαίσιο διανομής(ODF);

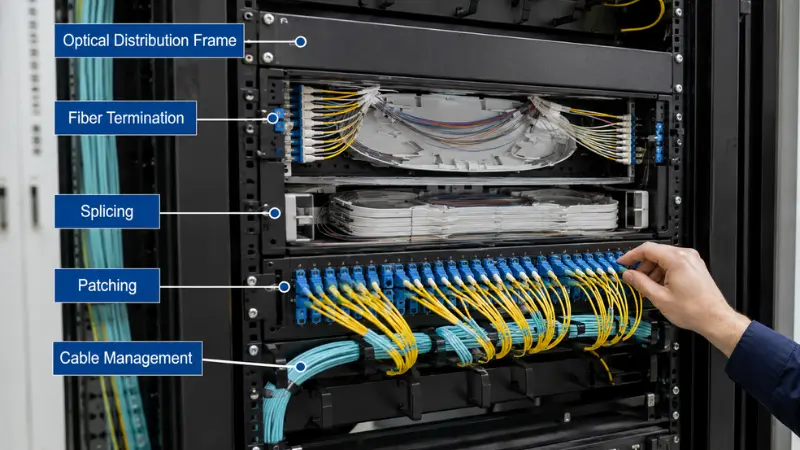

Ένα οπτικό πλαίσιο διανομής είναι ένα περίβλημα διαχείρισης ινών που χρησιμοποιείται για τον τερματισμό, τη σύνδεση, την επιδιόρθωση, την προστασία και την οργάνωση των οπτικών ινών. Τα εισερχόμενα καλώδια συνδέονται με εξερχόμενες ίνες, κοτσίδες, κορδόνια μπαλωμάτων ή παθητικά εξαρτήματα, όπως διαχωριστές, και κάθε σύνδεση διατηρείται με ετικέτα, προστατεύεται και είναι προσβάσιμη για συντήρηση αντί να αφήνεται χαλαρή μέσα σε ένα κουτί.

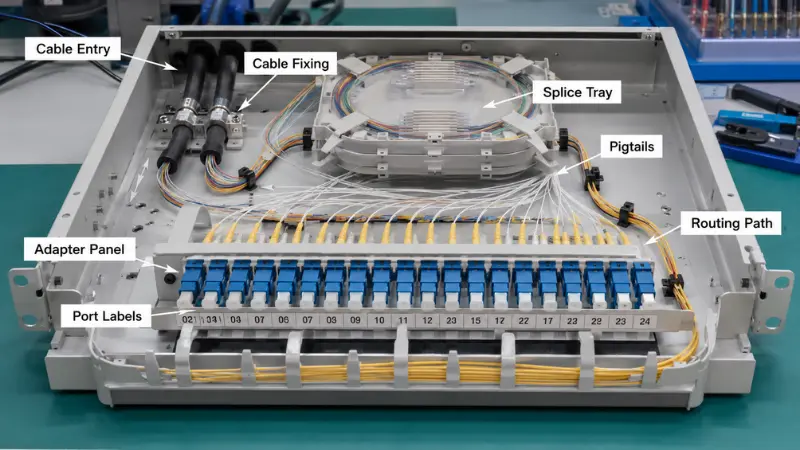

Στην καθημερινή λειτουργία, ένα καλά σχεδιασμένο ODF-υποστηρίζει τερματισμό ινών, προστασία από σύντηξη, δρομολόγηση καλωδίου ενημέρωσης, αποθήκευση χαλάρωσης καλωδίου, προστασία σύνδεσης και δοκιμή ή επαναδιαμόρφωση δικτύου. Ο λόγος που αυτό έχει σημασία είναι συγκεκριμένος και όχι καλλυντικός: όταν εμφανίζεται ένα σφάλμα εκτός ωρών εργασίας, ένα πλαίσιο με σαφή αρίθμηση θυρών και προσβάσιμους δίσκους συναρμολόγησης επιτρέπει σε έναν τεχνικό να απομονώσει και να επισκευάσει τη σύνδεση μέσα σε λίγα λεπτά, ενώ ένα υπερπλήρες, χωρίς ετικέτα πλαίσιο μετατρέπει την ίδια εργασία σε ώρες ανίχνευσης ινών με το χέρι. Πολλές από τις ίδιες λειτουργίες τερματισμού και προστασίας εμφανίζονται επίσης σε συμπαγήτερματικά οπτικών ινών και κουτιά διανομήςχρησιμοποιείται πιο κοντά στον συνδρομητή, γι' αυτό και οι δύο οικογένειες προϊόντων είναι εύκολο να συγχέονται. Επιστρέφουμε σε αυτή τη διάκριση αργότερα.

Κύριοι τύποι πλαισίων οπτικής διανομής

Τα ODF μπορούν να ομαδοποιηθούν κατά μέθοδο τοποθέτησης, περιβάλλον εγκατάστασης, χωρητικότητα, εσωτερική δομή και εφαρμογή. Οι πιο συνηθισμένες κατηγορίες είναι η βάση στήριξης σε ράφι, η βάση τοίχου, η εξωτερική βάση, η ράγα DIN, ο διαχωριστής PLC και τα αρθρωτά πλαίσια υψηλής-πυκνότητας. Κάθε ενότητα παρακάτω καλύπτει ποιος είναι ο τύπος, πού ταιριάζει και μια πρακτική λεπτομέρεια που συχνά παραβλέπεται κατά την επιλογή.

Βάση βάσης ODF

Ένα ODF με βάση rack εγκαθίσταται σε ένα τυπικό rack εξοπλισμού 19- ιντσών και είναι ο χώρος εργασίας των δωματίων τηλεπικοινωνιών, των κέντρων δεδομένων, των κεντρικών γραφείων, των δωματίων διακομιστών και της καλωδίωσης κορμού επιχειρήσεων. Συνήθως προσφέρεται σε ύψη 1U, 2U, 3U ή 4U και ενσωματώνεται καθαρά με διακόπτες, δρομολογητές και patch panel δίπλα του. Ως γενικός οδηγός, μια μονάδα 1U φέρει συχνά έως και 24 ίνες, μια μονάδα 2U περίπου 48 έως 96 ίνες και μονάδες 3U έως 4U 96 έως 144 ίνες ή περισσότερες. Αυτά τα στοιχεία κινούνται σημαντικά με τη μορφή προσαρμογέα, επομένως ένα πλαίσιο που χρησιμοποιεί πάνελ LC ή MPO υψηλής πυκνότητας θα χωράει πολύ περισσότερες ίνες ανά U από ό,τι μία που χρησιμοποιεί SC.

Η λεπτομέρεια που καθορίζει τη μακροπρόθεσμη-χρησιμότητα είναι η επιλογή μεταξύ ενός σταθερού και ενός συρόμενου σχεδίου συρταριού. Ένα σταθερό πλαίσιο είναι απλούστερο, πιο σταθερό και χαμηλότερο κόστος, το οποίο ταιριάζει σε σταθερούς συνδέσμους κορμού που σπάνια αλλάζουν. Ένα συρόμενο συρτάρι επιτρέπει στο δίσκο να τραβιέται προς τα εμπρός για μάτισμα και επιθεώρηση, κάτι που είναι η καλύτερη επιλογή σε οποιοδήποτε πλαίσιο που θα βλέπει συχνές κινήσεις, προσθήκες και αλλαγές. Πριν καθορίσετε έναν τύπο ολίσθησης, επιβεβαιώστε ότι υπάρχει αρκετό διάκενο μπροστά από το ράφι ώστε το συρτάρι να εκτείνεται πλήρως, επειδή είναι δύσκολο να διατηρηθεί ένα πλαίσιο υψηλής{4}πυκνότητας που δεν μπορεί να ανοίξει σε στενό διάδρομο.

Βάση τοίχου ODF

Μια επιτοίχια βάση ODF στερεώνεται απευθείας σε έναν τοίχο αντί να κάθεται μέσα σε ένα ράφι, επομένως είναι η φυσική επιλογή όπου δεν υπάρχει ράφι ή όπου ο χώρος είναι περιορισμένος: μικρά δωμάτια τηλεπικοινωνιών, κτίρια γραφείων, υπόγεια διαμερισμάτων, σημεία διανομής ορόφων και είσοδοι κτιρίων FTTH. Είναι συνήθως συμπαγές, με δυνατότητα κλειδώματος και κατάλληλο για μέτριους αριθμούς ινών όπως 12, 24 ή 48 πυρήνες.

Κατά την επιλογή μιας μονάδας επιτοίχιας στήριξης, η κατεύθυνση εισόδου του καλωδίου έχει μεγαλύτερη σημασία από ό,τι φαίνεται αρχικά. Ένα πλαίσιο που είναι τοποθετημένο σε στενό ανυψωτικό ή άξονα συχνά χρειάζεται είσοδο από κάτω ή πλάγια αντί για πίσω είσοδο, επειδή απλά δεν υπάρχει χώρος πίσω από το κουτί για να δρομολογηθεί ένα καλώδιο χωρίς απότομη κάμψη. Επιβεβαιώστε την κατεύθυνση εισόδου, τη χωρητικότητα του εσωτερικού δίσκου συνδέσεως, τη διάταξη του πίνακα προσαρμογέα και τον διαθέσιμο χώρο για περιέλιξη ινών πριν από την παραγγελία και όχι αφού το κουτί είναι ήδη στον τοίχο.

ODF εξωτερικού χώρου

Ένα ODF εξωτερικού χώρου τερματίζει και διανέμει ίνα σε εκτεθειμένες ή ημι{0}}τοποθεσίες, όπως σημεία πρόσβασης FTTH, υπαίθρια ερμάρια τηλεπικοινωνιών, διανομή σε πόλο{{1}, αγροτικές ευρυζωνικές και βιομηχανικές τοποθεσίες. Σε αντίθεση με ένα εσωτερικό πλαίσιο, μια εξωτερική μονάδα ζει ή πεθαίνει με την περιβαλλοντική της σφράγιση, επομένως ο αριθμός των θυρών είναι μόνο το ήμισυ της προδιαγραφής.

Η εικόνα στην οποία πρέπει να αγκιστρωθεί είναι η βαθμολογία προστασίας εισόδου που ορίζεται στο διεθνές πρότυποIEC 60529 (ο κωδικός IP). Πρακτικά, το IP54 σημαίνει-προστατευμένο από τη σκόνη και ανθεκτικό στο πιτσίλισμα του νερού, το οποίο μπορεί να ταιριάζει σε προστατευμένη θέση ή σε ντουλάπι-τοποθετημένη. Το IP65 σημαίνει-στεγανή σκόνη και προστασία από πίδακες νερού χαμηλής-πίεσης, που είναι ένα πιο ρεαλιστικό ελάχιστο για ένα πλαίσιο πλήρως εκτεθειμένο στις καιρικές συνθήκες. και IP66 έως IP68 προσθέτουν ισχυρότερους πίδακες ή προσωρινή βύθιση. Σημειώστε ότι μια υψηλότερη βαθμολογία βύθισης δεν συνεπάγεται αυτόματα αντίσταση πίδακα, επειδή και τα δύο είναι ξεχωριστές δοκιμές, επομένως μια τοποθεσία που βλέπει τόσο βροχή όσο και λιμνάζοντα νερό μπορεί να χρειάζεται διπλή βαθμολογία. Παράλληλα με το σχήμα IP, ελέγξτε την αντοχή στην υπεριώδη ακτινοβολία, τη σχεδίαση του στυπιοθλίπτη καλωδίου, την αντίσταση στη διάβρωση του περιβλήματος, τη μέθοδο ασφάλισης και τον τρόπο διαχείρισης της συμπύκνωσης. Ένα κακώς σφραγισμένο πλαίσιο εξωτερικού χώρου είναι μια από τις πιο κοινές αιτίες σφαλμάτων που σχετίζονται με την υγρασία- χρόνια μετά την εγκατάσταση.

DIN Rail ODF

Μια ράγα DIN ODF είναι μια συμπαγής μονάδα που κουμπώνει σε μια ράγα DIN μέσα σε ένα ηλεκτρικό ερμάριο ή ένα περίβλημα βιομηχανικού ελέγχου και είναι κατασκευασμένο για χαμηλό αριθμό ινών σε συστήματα αυτοματισμού, επικοινωνίες ισχύος, εξοπλισμό έξυπνου δικτύου, ερμάρια ελέγχου μεταφοράς και δίκτυα εργοστασίων. Η αξία του είναι η ενσωμάτωση: φέρνει τον τερματισμό ινών και την προστασία στον ίδιο πίνακα με την ηλεκτρική καλωδίωση χωρίς να απαιτεί ξεχωριστό ράφι.

Για βιομηχανικές εργασίες, κοιτάξτε πέρα ​​από τον αριθμό των ινών στο μηχανικό περιβάλλον. Οι κραδασμοί, το διαθέσιμο βάθος του ντουλαπιού, οι απαιτήσεις γείωσης και η ανακούφιση της καταπόνησης του καλωδίου επηρεάζουν το αν το πλαίσιο θα παραμείνει αξιόπιστο και η δρομολόγηση των ινών θα πρέπει να είναι διευθετημένη έτσι ώστε ένας τεχνικός να μπορεί να φτάσει στις συνδέσεις χωρίς να ενοχλεί τους κοντινούς αγωγούς ισχύος.

PLC Splitter ODF

Ένας διαχωριστής PLC ODF φιλοξενεί παθητικούς οπτικούς διαχωριστές μέσα στο πλαίσιο, έτσι ώστε μια ίνα τροφοδοσίας να χωρίζεται σε πολλές ίνες συνδρομητών, γεγονός που το καθιστά βασικό δομικό στοιχείο δικτύων πρόσβασης FTTH, GPON και EPON τυποποιημένα σε αναφορές όπως τοΠροτάσεις ITU-T G.984 GPON. Ένα μόνο πλαίσιο μπορεί να συνδυάσει τερματισμό, εγκατάσταση διαχωριστή, επιδιόρθωση και διαχείριση καλωδίων, κάτι που διατηρεί τακτοποιημένη την ανάπτυξη του παθητικού οπτικού δικτύου. Οι τυπικές διαμορφώσεις εκτελούνται από 1×8 έως 1×32 ή 1×64 και η σωστή αναλογία εξαρτάται από τον προϋπολογισμό σύνδεσης και την πυκνότητα συνδρομητών του έργου.

Δύο μηχανολογικά σημεία αξίζει να σχεδιαστούν. Πρώτον, ο λόγος διαχωρισμού οδηγεί τη διάταξη της θύρας και τον χώρο συντήρησης, επειδή ένας διαχωριστής 1×32 τροφοδοτεί πολύ περισσότερους προσαρμογείς εξόδου από έναν 1×8, και αυτές οι έξοδοι χρειάζονται χώρο για να επιδιορθωθούν και να επισημανθούν χωρίς συνωστισμό. Βοηθά επίσης να αποφασίσετε έγκαιρα μεταξύ του κεντρικού διαχωρισμού σε έναν κόμβο και του κατανεμημένου διαχωρισμού σε όλο το δίκτυο.τύπους οπτικών διαχωριστών. Δεύτερον, οι αναπτύξεις PON χρησιμοποιούν σχεδόν πάντα γωνιακούς-γυαλισμένους συνδέσμους (APC). Ο λόγος είναι η απώλεια επιστροφής: οι αντανακλάσεις σε ένα κοινόχρηστο παθητικό δέντρο υποβαθμίζουν την ποιότητα του σήματος για κάθε συνδρομητή στον κλάδο και οι ακραίες όψεις APC καταστέλλουν αυτές τις αντανακλάσεις πολύ καλύτερα από τις επίπεδες-γυαλισμένες. Επιβεβαιώστε την αναλογία διαχωριστή, τη στίλβωση του συνδετήρα, τη διάταξη εισόδου και εξόδου, τον διαθέσιμο χώρο δίσκου συνδέσεως και το σχήμα ετικετών πριν από την παραγγελία και περιηγηθείτεΔιαχωριστής PLCεπιλογές που ταιριάζουν με την ακριβή αναλογία που χρειάζεται ο σχεδιασμός σας.

Αρθρωτό ODF υψηλής-πυκνότητας

Ένα αρθρωτό ODF υψηλής-πυκνότητας έχει σχεδιαστεί για πλήθος μεγάλων ινών σε περιορισμένο ράφι ή χώρο δαπέδου και είναι η τυπική επιλογή για κέντρα δεδομένων, κεντρικά γραφεία, κορμούς φορέα, μεγάλες πανεπιστημιουπόλεις και σημεία συγκέντρωσης που χρειάζονται χώρο για να αναπτυχθούν. Αντί για ένα ενιαίο σταθερό πάνελ, αυτά τα συστήματα χρησιμοποιούν αρθρωτούς πίνακες προσαρμογέων, αφαιρούμενες κασέτες, πολλαπλούς δίσκους συνδέσεως και σχεδιασμένες διαδρομές δρομολόγησης και συνήθως υποστηρίζουν διεπαφές LC ή MPO/MTP.

Το λάθος που πρέπει να αποφύγετε εδώ είναι να επιλέξετε καθαρά τον μέγιστο αριθμό θυρών. Σε πολύ υψηλές πυκνότητες, τα καλώδια patch συνωστίζονται μεταξύ τους, ο μπροστινός- χώρος πρόσβασης γίνεται στενός και ένα υπεργεμισμένο πλαίσιο προκαλεί τυχαία αποσύνδεση της λάθος θύρας κατά τη συντήρηση. Η αποφασιστική ερώτηση για εργασίες υψηλής-πυκνότητας, συμπεριλαμβανομένης της επιλογής συστοιχίας LC-έναντι-που καλύπτεται σε αυτόπρακτικός οδηγός για LC έναντι MTP/MPO, είναι αν οι τεχνικοί μπορούν ακόμα να φτάσουν σε θύρες, να διαχειριστούν τα καλώδια επιδιόρθωσης και να διατηρήσουν την ακτίνα κάμψης μόλις το πλαίσιο φορτωθεί πλήρως.

Πίνακας σύγκρισης τύπων ODF

Τα εύρη χωρητικότητας είναι μόνο τυπικές τιμές και διαφέρουν ανάλογα με το σχεδιασμό του προϊόντος, τη μορφή προσαρμογέα και τη διαμόρφωση προμηθευτή. Επιβεβαιώνετε πάντα τον ακριβή αριθμό ινών και τις επιλογές του πίνακα στο φύλλο δεδομένων.

Οδηγός γρήγορης επιλογής ODF

Εάν χρειάζεστε μόνο ένα γρήγορο προσανατολισμό προς τη σωστή κατηγορία, ο παρακάτω πίνακας αντιστοιχίζει κοινές καταστάσεις έργου σε ένα κατάλληλο σημείο εκκίνησης. Αντιμετωπίστε το ως σύντομη λίστα και, στη συνέχεια, επαληθεύστε τις λεπτομέρειες χρησιμοποιώντας τη λίστα ελέγχου πιο κάτω.

Πώς να επιλέξετε το σωστό ODF για το έργο σας;

Η επιλογή ενός ODF δεν είναι απλώς η επιλογή ενός κουτιού με αρκετές θύρες. Ένα πλαίσιο πρέπει να ταιριάζει σε ολόκληρο το σχέδιο, επομένως οι παρακάτω παράγοντες θα πρέπει να επιβεβαιωθούν πριν από την αγορά.

Καταμέτρηση ινών και μελλοντική επέκταση

Ξεκινήστε με τον αριθμό των ινών που χρειάζεστε για να τερματίσετε, να συνδέσετε ή να επιδιορθώσετε σήμερα και, στη συνέχεια, προσθέστε ένα αποθεματικό. Ένα πλαίσιο με μέγεθος ακριβώς στις σημερινές 24 ίνες δεν αφήνει περιθώρια όταν ο χώρος αυξηθεί στα 48, και η μετασκευή αργότερα συνήθως κοστίζει περισσότερο από την αγορά του τώρα. Στην πράξη, πολλά έργα διατηρούν 20 έως 50 τοις εκατό πλεονάζουσα χωρητικότητα για μελλοντικές συνδέσεις, εφεδρικές ίνες και αναβαθμίσεις. Ρωτήστε πόσες ίνες μπαίνουν, πόσες σβήνουν, αν θα προστεθούν περισσότεροι χρήστες ή κτίρια και εάν ο δίσκος συνδέσεως και η χωρητικότητα του προσαρμογέα μπορούν να απορροφήσουν αυτή την ανάπτυξη.

Χώρος Εγκατάστασης

Η τοποθεσία υπαγορεύει σε μεγάλο βαθμό τον τύπο. Ένα υπάρχον ράφι 19 ιντσών δείχνει σε ένα πλαίσιο στήριξης rack. μια τοποθεσία με χώρο μόνο στον τοίχο δείχνει σε πλαίσιο επιτοίχιας βάσης. Μια ίνα που τρέχει μέσα σε ένα βιομηχανικό ερμάριο δείχνει σε ένα πλαίσιο ράγας DIN. και μια εγκατάσταση εκτεθειμένη σε βροχή, σκόνη ή μεταβολές θερμοκρασίας αποκλείει μια τυπική εσωτερική μονάδα υπέρ μιας εξωτερικής. Μετρήστε τον πραγματικό διαθέσιμο χώρο, συμπεριλαμβανομένου του βάθους της βάσης ή του συρταριού, πριν δεσμευτείτε για ένα μοντέλο.

Εσωτερικό έναντι Εξωτερικού Περιβάλλοντος

Τα κουφώματα εσωτερικού και εξωτερικού χώρου δεν είναι εναλλάξιμα. Οι εσωτερικές μονάδες ταιριάζουν σε προστατευμένους χώρους, όπως δωμάτια εξοπλισμού, γραφεία και ντουλάπες τηλεπικοινωνιών, όπου η σφράγιση δεν είναι η προτεραιότητα. Οι εξωτερικές μονάδες χρειάζονται προστατευτική προστασία από την υγρασία, τη σκόνη, τη διάβρωση και την υπεριώδη ακτινοβολία, γι' αυτό η βαθμολογία IP, το υλικό περιβλήματος, η στεγανοποίηση της πόρτας, ο σχεδιασμός του στυπιοθλίπτη, η δομή κλειδώματος και το εύρος θερμοκρασίας ανήκουν στην προδιαγραφή. Οι διαφορές μεταξύ εσωτερικού και εξωτερικού χειρισμού, συμπεριλαμβανομένων των τύπων καλωδίων και της δρομολόγησης, καλύπτονται σε αυτόν τον οδηγό γιαεγκατάσταση καλωδίων ινών σε εσωτερικούς και εξωτερικούς χώρους. Η χρήση ενός κουφώματος εσωτερικού χώρου σε εξωτερικούς χώρους είναι μια συχνή και αποφευχθείσα αιτία μειωμένης αξιοπιστίας.

Τύπος σύνδεσης και προσαρμογέα

Τα ODF μπορούν να διαμορφωθούν με προσαρμογείς SC, LC, FC ή ST και η σωστή επιλογή ακολουθεί τα υπάρχοντα καλώδια ενημέρωσης κώδικα, τα pigtails και τις διεπαφές ενεργού εξοπλισμού. Ως γενικό πρότυπο,Υποδοχές SCείναι ευρέως διαδεδομένα στις τηλεπικοινωνίες και στο FTTH,Υποδοχές LCκυριαρχούν στα κέντρα δεδομένων υψηλής-πυκνότητας και στις επιχειρήσεις, το FC εμφανίζεται σε ορισμένες τηλεπικοινωνίες και όργανα και το ST επιβιώνει σε παλαιού τύπου δίκτυα. Επιβεβαιώστε τη μορφή έναντι της αντιστοίχισηςπροσαρμογείς οπτικών ινώνσκοπεύετε να χρησιμοποιήσετε.

Ο πολωνικός τύπος αξίζει την ίδια προσοχή. Οι ακραίες όψεις UPC (επίπεδες, ελαφρώς θολωτές) παρέχουν συνήθως απώλεια επιστροφής περίπου 50 dB, ενώ οι ακραίες όψεις APC (γωνιασμένες 8-μοιρών) φτάνουν περίπου τα 65 dB αντανακλώντας το αδέσποτο φως στην επένδυση αντί να υποχωρούν στην ίνα, γι' αυτό το APC είναι στάνταρ στις εφαρμογές βίντεο PON και RF. Τα δύο δεν πρέπει να συνδυάζονται μεταξύ τους: μια σύνδεση APC-σε UPC προκαλεί μεγάλη απώλεια εισαγωγής και μπορεί να βλάψει φυσικά τις ακραίες επιφάνειες του δακτυλίου. Εάν ζυγίζετε τις επιλογές, αυτή η εξήγηση τουΤύποι γυαλίσματος PC, UPC και APCκαλύπτει λεπτομερώς τις διαφορές.

Χωρητικότητα δίσκου σύνδεσης

Εάν το πλαίσιο θα χρησιμοποιηθεί για τη σύνδεση με σύντηξη, η χωρητικότητα του εσωτερικού δίσκου πρέπει να ταιριάζει με τον αριθμό των ινών και όχι μόνο με τον αριθμό του προσαρμογέα. Ένα συνηθισμένο και απογοητευτικό λάθος είναι η αγορά ενός πλαισίου με πολλές θύρες προσαρμογέα αλλά πολύ λίγους δίσκους. Κατά κανόνα σχεδιασμού, ένας δίσκος συνδέσεως συνήθως περιέχει 12 ή 24 προστατευμένες συνδέσεις, επομένως μια εργασία 24-ινών χρειάζεται περίπου έναν έως δύο δίσκους, μια εργασία ινών 48-δύο έως τέσσερις κ.λπ. Όταν οι δίσκοι λιγοστεύουν, τα συμπτώματα είναι προβλέψιμα: τα χιτώνια θερμικής συρρίκνωσης δεν έχουν πού να κάτσουν, οι ίνες δεν μπορούν να τυλιχτούν εντός της ελάχιστης ακτίνας κάμψης, η συντήρηση σημαίνει εκ νέου διατάραξη των υπαρχουσών συνδέσεων και η μελλοντική επέκταση γίνεται δύσκολη. Σύμφωνα με τις πρακτικές που συνοψίζονται από τοΣύλλογος οπτικών ινών, τα καλώδια μικρών χώρων γενικά απαιτούν ακτίνα κάμψης περίπου 25 mm μετά την εγκατάσταση και ένα πλαίσιο που δεν μπορεί να συγκρατήσει αυτήν την ακτίνα θα αυξήσει αθόρυβα την απώλεια εισαγωγής. Σχεδιάστε τον αριθμό των δίσκων, την αποθήκευση χιτώνιο και τη διαδρομή δρομολόγησης μαζί και ελέγξτε τη δική σαςκοτσιδάκια από ίνεςδίπλα στο πλαίσιο, ώστε οι τερματισμοί και οι δίσκοι να είναι συμβατοί. Εάν εξακολουθείτε να αποφασίζετε μεταξύ ματίσματος και εγκατεστημένων συνδέσεων-πεδίου, αυτή η σύγκριση τωνσύντηξη ματίσματοςείναι μια χρήσιμη αναφορά.

Πρόσβαση εισόδου καλωδίου και συντήρησης

Η κατεύθυνση εισόδου του καλωδίου είναι ένας πραγματικός- παγκόσμιος περιορισμός, όχι μια λεπτομέρεια. Τα πλαίσια υποστηρίζουν την είσοδο στο πίσω μέρος, στο πλάι, στο επάνω ή στο κάτω μέρος και η αναντιστοιχία με τη διάταξη του ιστότοπου αναγκάζει απότομες στροφές ή ακατάστατη δρομολόγηση. Η πρόσβαση στη συντήρηση ακολουθεί την ίδια λογική: ένα συρόμενο συρτάρι ή ένα μπροστινό-σχεδιασμό πρόσβασης είναι ευκολότερο να λειτουργήσει για δίκτυα που αλλάζουν συχνά, ενώ μια σταθερή δομή είναι αποδεκτή για σταθερές συνδέσεις με λίγες αλλαγές. Ένα πλαίσιο που φαίνεται συμπαγές σε χαρτί μπορεί να είναι δύσκολο να το σέρβις όταν μπουν τα καλώδια.

Επισήμανση και Διαχείριση Καλωδίων

Η καθαρή επισήμανση εξοικονομεί χρόνο κατά τη διάρκεια σφαλμάτων και αναβαθμίσεων, ενώ σε μεγαλύτερα πλαίσια η κακή σήμανση προκαλεί λανθασμένες συνδέσεις, μεγαλύτερη απομόνωση σφαλμάτων και αποφευχθείσες διακοπές λειτουργίας. Ένα καλό πλαίσιο επιτρέπει τη διακριτή αρίθμηση θυρών, τον αποκλειστικό χώρο ετικετών, τους δακτυλίους δρομολόγησης του καλωδίου patch, τα σημεία σύνδεσης, έναν χαλαρό χώρο αποθήκευσης και τον διαχωρισμό μεταξύ των εισερχόμενων καλωδίων και των καλωδίων ενημέρωσης κώδικα. Διατηρήστε τη δρομολόγηση σαςμπαλώματασχεδιάστηκε από την αρχή αντί να προστεθεί ως εκ των υστέρων.

Λίστα ελέγχου προδιαγραφών ODF πριν ζητήσετε προσφορά

Η προετοιμασία αυτών των στοιχείων πριν επικοινωνήσετε με έναν προμηθευτή συντομεύει-πίσω και-και μειώνει τον κίνδυνο να λάβετε λανθασμένη διαμόρφωση.

• Συνολικές ίνες για τερματισμό τώρα, συν το αποθεματικό ποσοστό για μελλοντική ανάπτυξη.
• Εγκατάσταση σε εσωτερικούς ή εξωτερικούς χώρους και για εξωτερικούς χώρους, η στοχευόμενη βαθμολογία IP.
• Μέθοδος τοποθέτησης: ράφι 19- ιντσών σε ύψος U, τοίχος, στύλος, ράγα DIN ή ντουλάπι.
• Μορφή σύνδεσης και προσαρμογέα (SC, LC, FC ή ST) και στίλβωση (UPC ή APC).
• Τύπος, μήκος και ποσότητα κορδονιού κοτσιδάκι και έμπλαστρο.
• Αριθμός δίσκων σύνδεσης και η απαιτούμενη χωρητικότητα ανά δίσκο.
• Αναλογία διαχωριστή και θέση διαχωρισμού, για έργα PON.
• Κατεύθυνση εισόδου καλωδίου και εξωτερική διάμετρος καλωδίου ή μέγεθος στυπιοθλίπτη.
• Σύστημα αρίθμησης ετικετών και θύρας-.
• Σταθερή ή συρόμενη δομή και η απαιτούμενη πλευρά πρόσβασης.

Παράδειγμα διαμορφώσεων ODF

Τρία ανώνυμα σενάρια δείχνουν πώς συνδυάζονται στην πράξη οι παραπάνω παράγοντες.

Μικρό σημείο διανομής κτιρίου FTTH

Για 24 ίνες με κοτσιδάκια SC/APC μέσα σε έναν ανυψωτήρα, συνήθως αρκεί μια συμπαγής επιτοίχια βάση ODF με δύο δίσκους σύνδεσης και είσοδο καλωδίου στο κάτω μέρος ή στο πλάι. Η κράτηση μερικών εφεδρικών θυρών αφήνει χώρο για επιπλέον μονάδες στο κτίριο χωρίς να προστεθεί δεύτερο πλαίσιο.

Συγκέντρωση κέντρων δεδομένων

Για 96 ίνες σε LC σε πολυσύχναστο διάδρομο, μια συρόμενη βάση ODF υψηλής-πυκνότητας 2U με μπροστινή πρόσβαση και είσοδο διπλού καλωδίου διατηρεί τη δυνατότητα διαχείρισης της επιδιόρθωσης και προστατεύει την ακτίνα κάμψης κάτω από βαρύ φορτίο-μπαλώματος. Το συρόμενο συρτάρι έχει σημασία εδώ γιατί οι αλλαγές είναι συχνές.

Αγροτική πρόσβαση FTTH σε στύλο

Για έναν τροφοδότη διαχωρισμού προς πολλούς συνδρομητές, ένα πλαίσιο διανομής εξωτερικού διαχωριστή με βαθμολογία IP65 ή υψηλότερο, εξοπλισμένο μεΔιαχωριστής 1×32και υποδοχές SC/APC, χειρίζεται τόσο τη διάσπαση όσο και την περιβαλλοντική έκθεση σε ένα περίβλημα.

Επιλογή ODF κατά εφαρμογή

Δίκτυα πρόσβασης FTTH και PON

Οι εργασίες FTTH τείνουν να χρησιμοποιούν πλαίσια επιτοίχιας τοποθέτησης σε εσωτερικούς χώρους, κουφώματα εξωτερικού χώρου σε εκτεθειμένα σημεία πρόσβασης και πλαίσια διαχωριστή PLC όπου απαιτείται παθητικός διαχωρισμός. Ένα υπόγειο, ένα δωμάτιο τηλεπικοινωνιών ή ένα σημείο διανομής δαπέδου συνήθως απαιτεί μονάδα επιτοίχιας στήριξης. μια εξωτερική τοποθεσία απαιτεί μια εξωτερική-αξιολογημένη. και ένας κόμβος διαχωρισμού απαιτεί ένα πλαίσιο διαχωριστή που ενσωματώνει τον διαχωριστή με τον τερματισμό. Για μια ευρύτερη άποψη του τι απαιτεί μια παθητική κατασκευή, αυτόΠαθητικά στοιχεία FTTHο οδηγός προμηθειών είναι ένας χρήσιμος σύντροφος.

Data Centers και Telecom Rooms

Αυτά τα περιβάλλοντα ευνοούν τη βάση στήριξης σε rack και τα αρθρωτά πλαίσια υψηλής-πυκνότητας και γενικά απαιτούν υψηλές ίνες, προσαρμογείς υψηλής-πυκνότητας LC, καθαρή δρομολόγηση καλωδίου-, αξιόπιστη σήμανση και χώρο για επέκταση. Σε πυκνά ράφια, η διαχείριση καλωδίων έχει τόσο βάρος όσο και η ακατέργαστη πυκνότητα θύρας.

Κτίρια επιχειρήσεων και δίκτυα πανεπιστημιουπόλεων

Εδώ το σωστό πλαίσιο εξαρτάται από το σχέδιο της ραχοκοκαλιάς. Ένας κύριος χώρος εξοπλισμού χρησιμοποιεί συχνά ένα πλαίσιο στήριξης σε ράφι, ενώ τα σημεία διανομής δαπέδου χρησιμοποιούν πλαίσια στήριξης στον τοίχο. Σε μια πανεπιστημιούπολη πολλών-κτηρίων, τα ODF τερματίζουν τις ίνες κορμού και παρέχουν ένα καθαρό σημείο διόρθωσης μεταξύ κτιρίων, διακοπτών και δωματίων εξοπλισμού.

Βιομηχανικά δίκτυα και γραφεία ελέγχου

Τα βιομηχανικά δίκτυα στηρίζονται σε κουφώματα ράγας DIN ή σε συμπαγείς μονάδες επιτοίχιας στήριξης. Το πλαίσιο πρέπει να ταιριάζει στον πίνακα ελέγχου, να προστατεύει τις ίνες από τη μηχανική καταπόνηση και να αφήνει τους τεχνικούς να φτάσουν στις φίσες χωρίς να αγγίζουν την ηλεκτρική καλωδίωση, με δόνηση, σκόνη, θερμοκρασία ντουλαπιού και ανακούφιση από καταπόνηση.

ODF έναντι Fiber Patch Panel έναντι Fiber Distribution Box

Οι αγοραστές συχνά συγχέουν αυτά τα τρία επειδή όλα διαχειρίζονται συνδέσεις οπτικών ινών, αλλά δεν είναι το ίδιο πράγμα. Ένα ODF είναι συνήθως η πιο ολοκληρωμένη μονάδα, που συνδυάζει πάνελ προσαρμογέα, δίσκους σύνδεσης, δρομολόγηση καλωδίων, χαλαρή αποθήκευση και προστασία. Ένα πάνελ ενημερωμένης έκδοσης ινών εστιάζει περισσότερο στην επιδιόρθωση με συνδετήρες μέσα σε ένα ράφι, αν και μερικά περιλαμβάνουν δίσκους σύνδεσης. Ένα κουτί διανομής ινών είναι συνήθως μικρότερο και βρίσκεται πιο κοντά στους τελικούς χρήστες, σε κτίρια FTTH, σημεία ορόφου ή τοποθεσίες εξωτερικής πρόσβασης.

Ένας σύντομος τρόπος για να αποφασίσετε: χρησιμοποιήστε ένα ODF όταν χρειάζεστε δομημένο τερματισμό, μάτισμα, επιδιόρθωση και διαχείριση μαζί. Χρησιμοποιήστε ένα patch panel όταν χρειάζεστε κυρίως επιδιόρθωση-με βάση rack κοντά σε ενεργό εξοπλισμό. και χρησιμοποιήστε ένα πλαίσιο διανομής όταν χρειάζεστε συμπαγή διανομή κοντά στους χρήστες. Επειδή η ονομασία διαφέρει μεταξύ προμηθευτών και αγορών, κρίνετε την πραγματική δομή, χωρητικότητα και λειτουργία και όχι την ετικέτα στο φύλλο δεδομένων. Αυτή η βαθύτερη ματιά στοδιαφορές μεταξύ ενός ODF και ενός patch panel ινώναξίζει να το διαβάσετε αν το όριο εξακολουθεί να είναι θολό.

Συνήθη λάθη κατά την επιλογή ενός ODF

Επιλογή μόνο βάσει καταμέτρησης λιμένων

Ο αριθμός των λιμανιών έχει σημασία, αλλά δεν αρκεί από μόνος του. Η χωρητικότητα συνδέσεως, η είσοδος καλωδίου, η μορφή προσαρμογέα, ο χώρος συντήρησης και ο χώρος κεφαλής επέκτασης διαμορφώνουν το αν το πλαίσιο θα λειτουργήσει πραγματικά επί τόπου.

Αγνοώντας τη μελλοντική επέκταση

Ένα πλαίσιο χαμηλού{0}}κόστους χωρίς πλεονάζουσα χωρητικότητα γίνεται ακριβό τη στιγμή που το δίκτυο μεγαλώνει. Σχεδιάστε την ανάπτυξη των ινών πριν από την τελική επιλογή και όχι μετά.

Χρήση εσωτερικού ODF σε εξωτερικούς χώρους

Τα κουφώματα εσωτερικών χώρων δεν είναι κατασκευασμένα για βροχή, σκόνη και παρατεταμένη έκθεση σε εξωτερικούς χώρους. Οι εξωτερικές εγκαταστάσεις χρειάζονται ένα σωστά σφραγισμένο περίβλημα με κατάλληλη βαθμολογία IP και σχεδιασμό αδένα.

Ανάμειξη τύπων συνδετήρων χωρίς προγραμματισμό

Οι επιλογές SC, LC, FC, APC και UPC πρέπει να ευθυγραμμίζονται με τα κορδόνια patch, τα pigtails και τον ενεργό εξοπλισμό. Ο λανθασμένος συνδυασμός προσθέτει πολυπλοκότητα εγκατάστασης και, σε περίπτωση λανθασμένης στίλβωσης, υποβαθμίζει την οπτική απόδοση.

Ξεχάστε την πρόσβαση στη συντήρηση

Ένα πλαίσιο που φαίνεται συμπαγές σε χαρτί μπορεί να είναι δύσκολο να το σέρβις μετά την καλωδίωση. Βεβαιωθείτε ότι οι τεχνικοί μπορούν να φτάσουν με ασφάλεια τους προσαρμογείς, τους δίσκους σύνδεσης και τις περιοχές δρομολόγησης μετά την εγκατάσταση.

Συχνές Ερωτήσεις

Σύναψη

Οι κύριοι τύποι οπτικού πλαισίου διανομής είναι βάση ραφιού, βάση τοίχου, εξωτερικός χώρος, ράγα DIN, διαχωριστής PLC και αρθρωτός{0}}υψηλής πυκνότητας και η σωστή επιλογή ακολουθεί τον αριθμό ινών, τον χώρο εγκατάστασης, το περιβάλλον, τον τύπο σύνδεσης και στίλβωσης, τη χωρητικότητα του δίσκου σύνδεσης, τη δρομολόγηση καλωδίων και τη μελλοντική επέκταση. Ένας μικρός εσωτερικός χώρος μπορεί να χρειάζεται μόνο ένα πλαίσιο τοποθέτησης στον τοίχο. Τα δωμάτια τηλεπικοινωνιών και τα κέντρα δεδομένων συνήθως απαιτούν τοποθέτηση σε rack ή πλαίσια υψηλής-πυκνότητας. Τα δίκτυα FTTH και PON χρησιμοποιούν συχνά πλαίσια διαχωρισμού εξωτερικού χώρου και PLC. και τα βιομηχανικά ντουλάπια εξυπηρετούνται καλά από κουφώματα ράγας DIN. Πριν επιλέξετε, προετοιμάστε τις λεπτομέρειες του έργου σας χρησιμοποιώντας την παραπάνω λίστα ελέγχου και ένα πλαίσιο που είναι πρακτικό, αξιόπιστο και εύκολο στη συντήρηση γίνεται πολύ πιο εύκολο να καθοριστεί.
