Γιατί ο μη ισορροπημένος διαχωρισμός έχει νόημα για έργα FTTH στην υπαίθρου

Ο σχεδιασμός λειτούργησε. Απλώς δεν ήταν ο πιο αποτελεσματικός τρόπος για να συνδέσετε 32 σπίτια που απλώνονται τόσο λεπτά.

Αυτή η συζήτηση είναι αρκετά χαρακτηριστική αυτού που βλέπουμεΑγροτικό FTTHέργα. Η πρόκληση δεν είναι η τεχνική σκοπιμότητα-αλλά τα οικονομικά. Και μόλις αρχίσετε να βελτιστοποιείτε το κόστος ανά σπίτι που μεταβιβάζεται σε περιοχές χαμηλής-πυκνότητας, καταλήγετε να εξετάζετε σοβαρά τον μη ισορροπημένο διαχωρισμό.

Λοιπόν, τι πραγματικά συμβαίνει εδώ; Το ζήτημα καταλήγει σε μια θεμελιώδη αναντιστοιχία μεταξύ του τρόπου λειτουργίας της παραδοσιακής αρχιτεκτονικής PON και του τρόπου με τον οποίο οι συνδρομητές της υπαίθρου κατανέμονται φυσικά.

Σε μια πυκνή γειτονιά, μπορεί να έχετε 64 σπίτια σε ακτίνα 500 μέτρων από ένα ντουλάπι διαχωριστή. Εγκαθιστάτε έναν διαχωριστή 1:64, περνάτε μικρά καλώδια σε κάθε σπίτι και τα οικονομικά λειτουργούν όμορφα. Το κόστος του διαχωριστή διαιρείται σε 64 συνδρομητές. Οι διαδρομές των καλωδίων είναι μικρές. Όλοι είναι ευχαριστημένοι.

Τώρα φανταστείτε μια αγροτική διαδρομή. Έχετε ίσως 30 σπίτια που απλώνονται κατά μήκος 20 χιλιομέτρων δρόμου. Μερικοί συγκεντρώνονται σε ομάδες των 4-6 κοντά σε διασταυρώσεις. Άλλοι κάθονται μόνοι τους σε αγροτεμάχια 40 στρεμμάτων. Αν προσπαθήσετε να τα σερβίρετε με έναν κεντρικό διαχωριστή, τρέχετε μεμονωμένα σκέλη ινών για χιλιόμετρα για να φτάσετε σε σπίτια στο μακρινό άκρο της περιοχής εξυπηρέτησης.

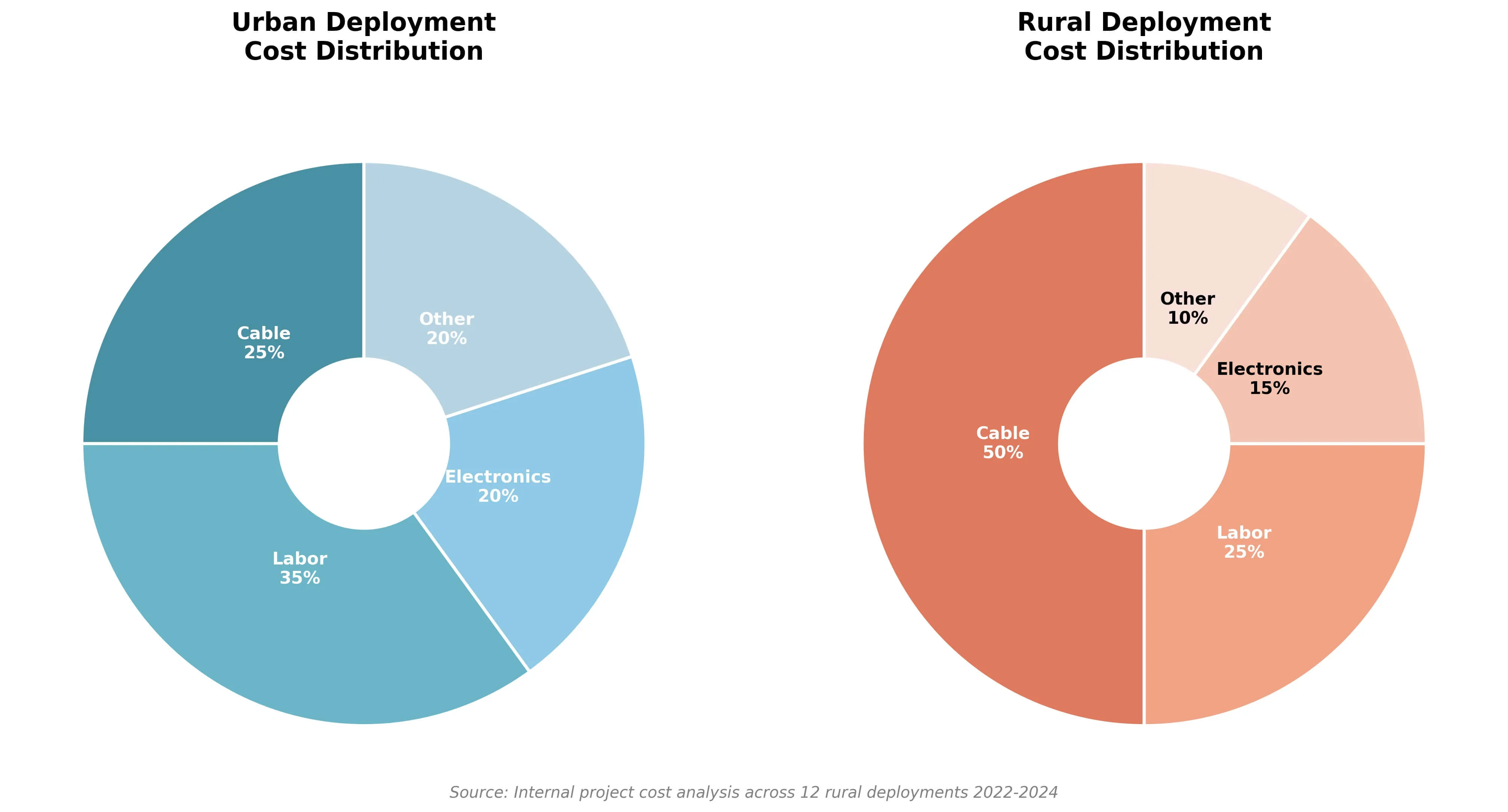

Εδώ πηγαίνουν τα χρήματα σε μια τυπική αγροτική κατασκευή:

Παρατηρήστε πώς το κόστος εργασίας παραμένει σχετικά σταθερό μεταξύ των δύο σεναρίων, αλλά το κόστος του καλωδίου είναι πολύ υψηλό στις αγροτικές περιοχές. Αυτό είναι το σημείο μόχλευσης σας. Όταν το καλώδιο αντιπροσωπεύει το μισό κόστος του έργου σας αντί για το ένα τέταρτο, κάθε απόφαση σχεδιασμού που προσθέτει μήκος ινών πλήττει σκληρά τον προϋπολογισμό σας. Και τα παραδοσιακά ισορροπημένα σχέδια splitter προσθέτουν πολλές περιττές ίνες σε αγροτικά σενάρια.

Η εναλλακτική προσέγγιση-και αυτό προτείνουμε στον ISP της Μοντάνα-χρησιμοποιεί αυτό που ονομάζεται μη ισορροπημένος ή ασύμμετρος διαχωρισμός. Η ιδέα δεν είναι καινούργια. Οι μηχανικοί τηλεπικοινωνιών έχουν χρησιμοποιήσει οπτικές βρύσες για δεκαετίες στη διανομή καλωδιακής τηλεόρασης. Αλλά κερδίζει σοβαρή έλξη γιαΑγροτικό FTTHεπειδή αντιμετωπίζει άμεσα το πρόβλημα του κόστους των ινών{0}}.

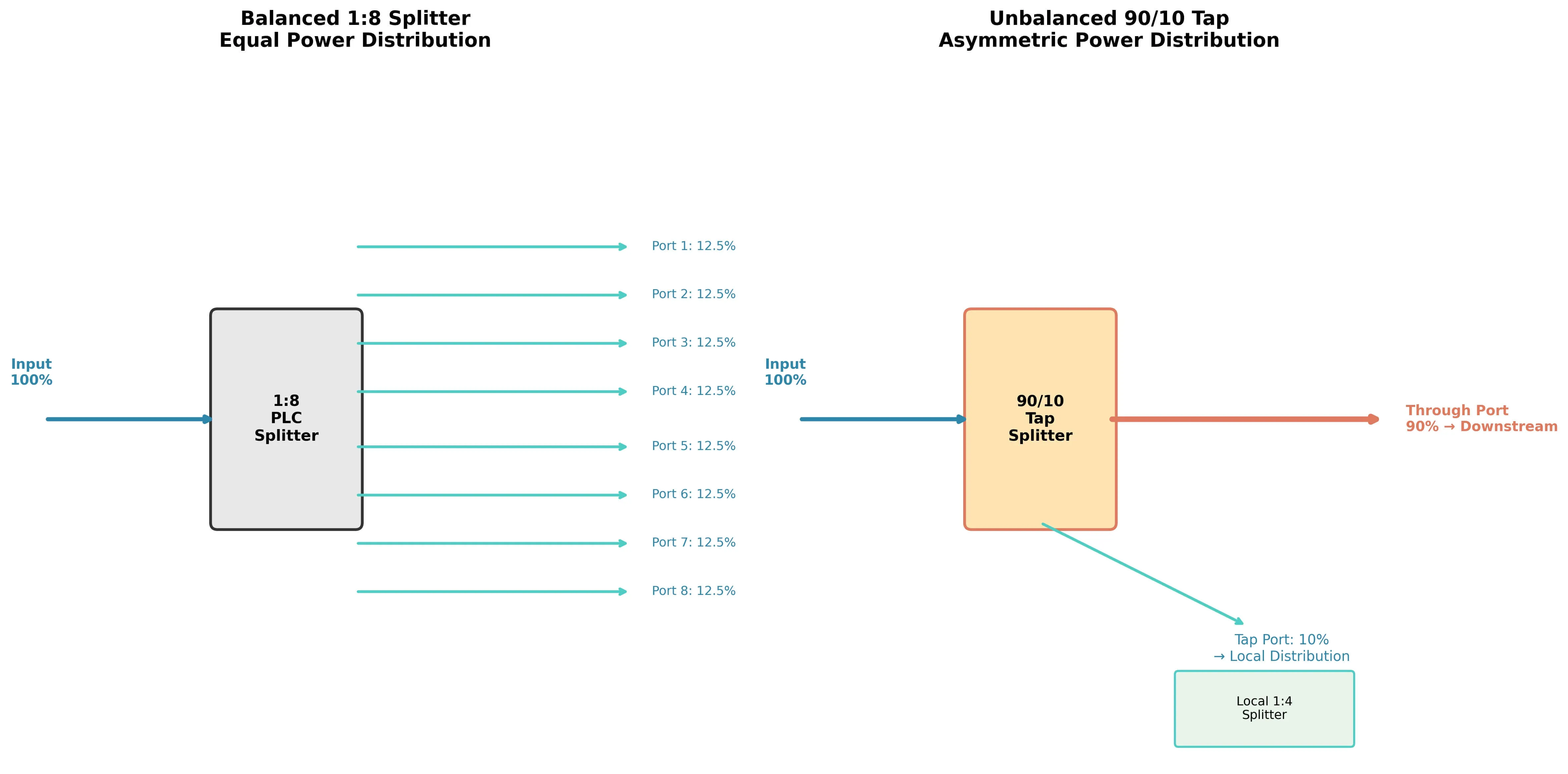

Ένα γρήγορο τεχνικό αστάρι εάν είστε λιγότερο εξοικειωμένοι με τους τύπους splitter:

ΠρότυποPLC SplitterΟι διαμορφώσεις διαιρούν την εισερχόμενη οπτική ισχύ εξίσου σε όλες τις εξόδους. Ένας διαχωριστής 1:8 στέλνει το 12,5% του φωτός σε κάθε μία από τις οκτώ θύρες εξόδου του. Ένας διαχωριστής 1:32 διαιρεί την ισχύ σε 32 ίσα μέρη. Αυτοί οι ισορροπημένοι διαχωριστές λειτουργούν εξαιρετικά όταν χρειάζεται να εξυπηρετήσετε ένα σύμπλεγμα συνδρομητών από μια μεμονωμένη τοποθεσία.

Τα unbalanced splitters κάνουν κάτι διαφορετικό. Αντί για ίση διαίρεση, διαιρούν την ισχύ σύμφωνα με μια σχεδιασμένη αναλογία-ας πούμε 90/10 ή 70/30. Το μεγαλύτερο τμήμα συνεχίζει κάτω από την ίνα του κορμού για να εξυπηρετεί τοποθεσίες κατάντη. Η μικρότερη μερίδα ξεκινά για να εξυπηρετήσει τους συνδρομητές στο συγκεκριμένο σημείο.

Γιατί έχει σημασία αυτό για τα αγροτικά δίκτυα; Επειδή μπορείτε να αλυσοδύνετε-πολλαπλές μη ισορροπημένες βρύσες κατά μήκος μιας ίνας κορμού, εξάγοντας αρκετή ισχύ σε κάθε τοποθεσία για να εξυπηρετήσετε τα τοπικά σπίτια διατηρώντας παράλληλα τον οπτικό προϋπολογισμό για τοποθεσίες πιο κάτω.

Μια σημείωση από τους ανώτερους μηχανικούς μας σχετικά με την επιλογή αναλογίας βρύσης:

Όταν αποφασίζουμε μεταξύ 90/10 και 70/30, δεν κοιτάμε απλώς τις τιμές εξασθένησης σε ένα υπολογιστικό φύλλο. Υπάρχει ένας πρακτικός παράγοντας που παραβλέπεται συνεχώς:χώρος κεφαλής μελλοντικής συντήρησης.

Εδώ είναι ο εμπειρικός μας κανόνας. Εάν ένα σύμπλεγμα έχει επί του παρόντος μόνο 3 σπίτια, αλλά υπάρχει κενή γη κοντά, θα προτείνουμε συνήθως μια ελαφρώς μεγαλύτερη αναλογία βρύσης από αυτήν που απαιτούν αυστηρά τα μαθηματικά-ας πούμε 80/20 αντί 90/10. Ο λόγος; Σε αγροτικές περιοχές, το να στείλετε ένα πλήρωμα πίσω για να-ενώσει ξανά μια βρύση κορμού κοστίζει πολύ περισσότερο από την οπτική ισχύ που εξοικονομήσατε με το ελάχιστο. Προτιμούμε να θυσιάσουμε 1 dB περιθωρίου κατάντη εκ των προτέρων παρά να χάσουμε τη δυνατότητα προσθήκης συνδρομητών αργότερα χωρίς σημαντική επανεξέταση. Δημιουργήστε τώρα την αίθουσα "plug and play". θα ευχαριστείς τον εαυτό σου σε δύο χρόνια όταν ένα νέο σπίτι θα ανέβει στο δρόμο.

Ας δούμε πώς λειτουργεί πραγματικά αυτό στο πεδίο. Πάρτε αυτό το έργο της Μοντάνα που αναφέραμε. Αφού εξετάσαμε τον αρχικό σχεδιασμό τους, τους βοηθήσαμε να διαμορφώσουν μια εναλλακτική χρησιμοποιώντας μια αρχιτεκτονική κατανεμημένης βρύσης.

Ο αρχικός σχεδιασμός απαιτούσε ένα καλώδιο διανομής ινών 48-που διανύει ολόκληρη τη διαδρομή 18 χιλιομέτρων, με τις ίνες να ξεφλουδίζονται σε διάφορα σημεία για να φτάσουν σε ομάδες συνδρομητών. Συνολικά χιλιόμετρα ινών στη σχεδίαση: περίπου 380.

Η αναθεωρημένη προσέγγιση χρησιμοποίησε έναν κορμό 2-ινών (κύριος συν εφεδρικός) με σημεία επαφής σε κάθε σύμπλεγμα συνδρομητών. Στο πρώτο σύμπλεγμα-περίπου 3 χιλιόμετρα από το κεφάλι-ένα χτύπημα 90/10 εκτρέπει το 10% της οπτικής ισχύος σε ένα μικρόΚουτί FDB/FATστεγάζει έναν ισορροπημένο διαχωριστή 1:8. Εξυπηρετεί 6 κοντινά σπίτια. Το υπόλοιπο 90% συνεχίζει στον κορμό.

Στο χιλιόμετρο 7, μια άλλη βρύση (αυτή 85/15) εξυπηρετεί ένα σύμπλεγμα 8 κατοικιών. Στο χιλιόμετρο 12, μια βρύση 80/20 χειρίζεται 10 σπίτια. Και ούτω καθεξής στη διαδρομή έως ότου το τελικό σύμπλεγμα λάβει όση οπτική ισχύς απομένει{10}}από τον προϋπολογισμό ισχύος GPON για σωστή λειτουργία ONT.

Εκτιμήσεις κόστους καλωδίων με βάση την τιμολόγηση χύδην ινών 2024. Το πραγματικό κόστος ποικίλλει ανάλογα με τον προμηθευτή, τον τύπο του καλωδίου και τον όγκο παραγγελίας.

Ομείωση φυτικών ινών έφτασε περίπου το 65%. Ακόμη και αν ληφθούν υπόψη οι πρόσθετες μονάδες βρύσης και τα περιβλήματα σε κάθε σημείο του συμπλέγματος, η καθαρή εξοικονόμηση υλικού ξεπέρασε τα 40.000 $ σε αυτή τη διαδρομή 18 χιλιομέτρων.

Για αυτόν τον ISP, αυτά τα 40.000 $ που εξοικονομήθηκαν στο καλώδιο σήμαιναν ότι μπορούσαν να επεκτείνουν την εμβέλειά τους σε δύο επιπλέον μικρές κοινότητες που προηγουμένως θεωρούνταν "μη εφικτές" βάσει του προϋπολογισμού επιχορήγησης. Αυτή είναι η πραγματική ανταμοιβή-όχι απλώς εξοικονόμηση χρημάτων, αλλά διευρύνοντας αυτό που είναι πραγματικά δυνατό μέσα σε ένα σταθερό κονδύλιο χρηματοδότησης.

Ο ISP προχώρησε με τον μη ισορροπημένο σχεδιασμό. Προμηθεύσαμε τοΔιαχωριστές PLCκαι δούλεψε μαζί τους στην επιλογή αναλογίας βρύσης για κάθε κόμβο.

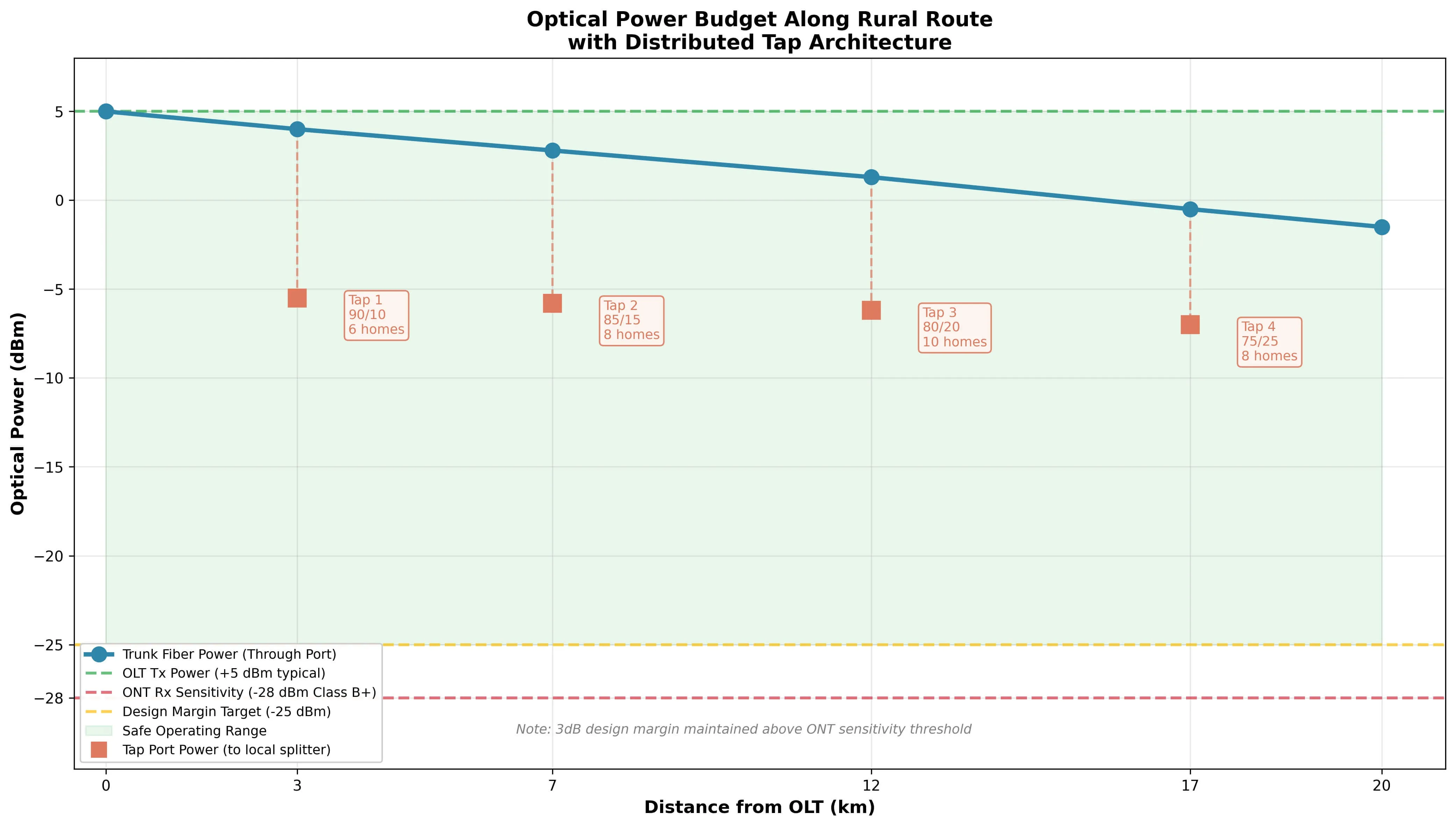

Δεν μπορείτε απλώς να αγγίξετε μια χορδή κατά μήκος μιας ίνας χωρίς να καταλάβετε τι συμβαίνει με τον προϋπολογισμό οπτικής ισχύος σας. Εδώ γίνονται τεχνικά ενδιαφέρουσες οι αγροτικές αναπτύξεις-και όπου ορισμένοι σχεδιαστές δικτύου αντιμετωπίζουν προβλήματα.

Κάθε στοιχείο σε ένα PON εισάγει απώλεια. Η ίδια η ίνα εξασθενεί το σήμα σε περίπου 0,35 dB ανά χιλιόμετρο σε μήκος κύματος 1310 nm. Οι σύνδεσμοι προσθέτουν 0,3-0,5 dB το καθένα. Οι συνδέσεις συνεισφέρουν 0,1-0,2 dB. Και οι διαχωριστές εισάγουν απώλεια με βάση τη διαμόρφωσή τους.

Για ισορροπημένους διαχωριστές, τα μαθηματικά είναι απλά: ένας διαχωριστής 1:8 εισάγει απώλεια περίπου 10,5 dB ανεξάρτητα από τη θύρα εξόδου που μετράτε. Όλες οι θύρες βλέπουν το ίδιο επίπεδο ισχύος.

Οι μη ισορροπημένες βρύσες συμπεριφέρονται διαφορετικά. Η θύρα διέλευσης (μεταφορά ισχύος σε βρύσες κατάντη) έχει σχετικά χαμηλή απώλεια-συνήθως 0,5-2,5 dB ανάλογα με την αναλογία διαχωρισμού. Η θύρα βρύσης (εξυπηρέτηση τοπικών συνδρομητών) βλέπει μεγαλύτερη απώλεια που αντιστοιχεί στη μικρότερη κατανομή ισχύος της.

Ο παρακάτω πίνακας δείχνει τυπικές τιμές απώλειας εισαγωγής για κοινές αναλογίες βρύσης. Αυτά είναι αντιπροσωπευτικά στοιχεία-πάντα επαληθεύονται σε σχέση με τις προδιαγραφές του κατασκευαστή για τα πραγματικά στοιχεία που αναπτύσσετε.

Πηγή: Συγκεντρώθηκε από πολλαπλά φύλλα δεδομένων κατασκευαστή διαχωριστή PLC, συμπεριλαμβανομένων των Corning, CommScope και διαφόρων προμηθευτών OEM. Οι τιμές αντιπροσωπεύουν τυπική απόδοση στα 1310/1550nm. οι πραγματικές προδιαγραφές διαφέρουν ανάλογα με τον κατασκευαστή.

Ένα τυπικό σύστημα GPON παρέχει περίπου 28 dB οπτικού προϋπολογισμού μεταξύ του πομπού OLT και του δέκτη ONT. Το XGS-PON προσφέρει 29-35 dB ανάλογα με την κατηγορία πομποδέκτη. Η δουλειά σας είναι να διασφαλίσετε ότι κάθε συνδρομητής-συμπεριλαμβανομένου αυτού που βρίσκεται στο τέλος της αλυσίδας βρύσης λαμβάνει επαρκές σήμα εντός αυτού του προϋπολογισμού.

Μια προειδοποίηση από τις ομάδες μας στο γήπεδο:

Πολλοί σχεδιαστές υπολογίζουν αυτόν τον προϋπολογισμό 28 dB μέχρι το τελευταίο δεκαδικό ψηφίο, πιέζοντας κάθε χιλιόμετρο που μπορούν από τη σύνδεση. Αλλά σε μέρη όπως η Μοντάνα ή η βόρεια Σκανδιναβία, πρέπει να συνυπολογίσετε την απώλεια του χειμώνα.

Το μετρήσαμε μόνοι μας: το υπερβολικό κρύο προκαλεί συστολή των καλωδίων οπτικών ινών και οι προσαρμογείς χαμηλότερης-ποιότητας μπορούν να αναπτύξουν μικροσκοπικές φυσικές αλλαγές που προκαλούν επιπλέον απώλεια 0,5 έως 1 dB που δεν υπήρχε τον Σεπτέμβριο. Ο κανόνας σχεδιασμού μας είναι απλός-όταν υπολογίζουμε την ισχύ στο τελευταίο ONT σε μια αλυσίδα,χτίζουμε τουλάχιστον 3dB σκληρού περιθωρίου. Εάν τα μαθηματικά σας δείχνουν -26 dBm στον τελικό συνδρομητή και τα λέτε καλά, είστε μια χιονοθύελλα ή μια γερασμένη σύνδεση μακριά από μια κλήση υπηρεσίας. Μην θυσιάσετε τη σταθερότητα του συνδέσμου μόνο για να πιέσετε ένα ακόμη πάτημα.

Τα φυσικά στοιχεία έχουν εξίσου μεγάλη σημασία με την οπτική σχεδίαση. Κάθε σημείο βρύσης χρειάζεται ένα περίβλημα που προστατεύει τον διαχωριστή, παρέχει σημεία σύνδεσης για καλώδια πτώσης και επιβιώνει ανεξάρτητα από τις καιρικές συνθήκες που επιφέρει η περιοχή εξυπηρέτησης σας.

Για τις αγροτικές εγκαταστάσεις, αυτό σημαίνει συνήθως μια αξιολόγηση σε εξωτερικούς χώρους-Κουτί FDB/FATμε IP55 ή υψηλότερη προστασία εισόδου. Το περίβλημα πρέπει να φιλοξενεί τον διαχωριστή βρύσης συν ένα μικρό ισορροπημένο διαχωριστή (συνήθως 1:4 ή 1:8) για τοπική διανομή. Ο αριθμός θυρών θα πρέπει να ταιριάζει με το σύμπλεγμα συνδρομητών με χώρο για μερικά ανταλλακτικά. Και οι επιλογές στερέωσης πρέπει να ταιριάζουν με τα πραγματικά σενάρια εγκατάστασης-στήριγμα σε πόλο, βάση στήριξης ή βάση στήριξης στον τοίχο, ανάλογα με την τοποθεσία.

Είδαμε έργα να σκοντάφτουν προσδιορίζοντας περιβλήματα που φαινόταν επαρκή σε χαρτί αλλά δεν λειτουργούσαν στο πεδίο. Ένα κουτί που έχει βαθμολογηθεί για 8 πτώσεις συνδρομητών δεν βοηθάει εάν δεν μπορείτε πραγματικά να δρομολογήσετε και να διαχειριστείτε τα καλώδια πτώσης καθαρά. Ένα περίβλημα με-επιτοίχια βάση-μόνο βραχίονες γίνεται πρόβλημα όταν οι μισές τοποθεσίες βρύσης βρίσκονται σε πόλους κοινής ωφέλειας.

Όταν προμηθεύουμεΚιβώτια ακροδεκτών οπτικών ινώνσε έργα όπως αυτό στη Μοντάνα, εστιάζουμε σε -πρακτικές δυνατότητες-όπως η αποκλειστική εσωτερική δρομολόγηση για τη μονάδα αστάθμητης βρύσης-για να διασφαλίσουμε ότι το πλαίσιο παραμένει διαχειρίσιμο ακόμη και όταν μεγαλώνουν τα συμπλέγματα. Αυτό που έχει μεγαλύτερη σημασία από οποιοδήποτε συγκεκριμένο προϊόν είναι η αντιστοίχιση των προδιαγραφών του περιβλήματος με τις πραγματικές συνθήκες πεδίου. Ένα κουτί $50 που δεν σφραγίζει σωστά στη σκόνη θα σας κοστίσει πολύ περισσότερο σε ρολά φορτηγών από ένα κουτί $80 που κάνει τη δουλειά σωστά την πρώτη φορά.

Ένα ερώτημα που τίθεται συνεχώς: πότε έχει νόημα η μη ισορροπημένη διάσπαση έναντι της παραμονής στην παραδοσιακή ισορροπημένη αρχιτεκτονική;

Η ειλικρινής απάντηση είναι ότι εξαρτάται από τη συγκεκριμένη γεωμετρία της διαδρομής σας. Αλλά ορισμένα μοτίβα διατηρούνται αρκετά σταθερά.

Η αρχιτεκτονική κατανεμημένης βρύσης τείνει να κερδίζει όταν η πυκνότητα των συνδρομητών πέσει κάτω από περίπου 15-20 σπίτια ανά διαδρομή-χιλιόμετρο. Σε υψηλότερες πυκνότητες, η εξοικονόμηση οπτικών ινών μειώνεται επειδή είστε ήδη σχετικά κοντά στους περισσότερους συνδρομητές, ανεξάρτητα από το πού τοποθετείτε το splitter σας. Σε χαμηλότερες πυκνότητες-ειδικά όταν τα σπίτια συγκεντρώνονται σε ομάδες που χωρίζονται από μεγάλες εκτάσεις κενών δρόμων - το συγκρότημα αποταμίευσης γρήγορα.

Το μήκος της διαδρομής έχει επίσης σημασία. Σε μικρές διαδρομές κάτω των 5-8 χιλιομέτρων, η πολυπλοκότητα της διαχείρισης πολλαπλών σημείων βρύσης μπορεί να μην δικαιολογεί την εξοικονόμηση οπτικών ινών. Σε μεγάλες διαδρομές άνω των 15-20 χιλιομέτρων, εξετάζετε συχνά σημαντικές οικονομίες που ξεπερνούν εύκολα το πρόσθετο κόστος σχεδιασμού και εξαρτημάτων.

Πότε πρέπει να απομακρυνθείτε από την μη ισορροπημένη αρχιτεκτονική-την ειλικρινή μας άποψη:

Κοίτα, μας αρέσει αυτή η προσέγγιση και τη συνιστούμε συχνά. Υπάρχουν όμως περιπτώσεις όπου θα πρέπει να παραμείνετε με τα παραδοσιακά ισορροπημένα σχέδια 1:32 ή 1:64:

1. Περιοχές προαστιακής ανάπτυξης «Wildfire».Εάν η διαδρομή σας διέρχεται από γη που πρόκειται να δει σημαντική ανάπτυξη κατοικιών τα επόμενα τρία χρόνια, μια μη ισορροπημένη αλυσίδα βρύσης θα κορεστεί γρήγορα. Επέκταση αργότερα σημαίνει είτε εκ νέου-σχεδιασμός ολόκληρου του οπτικού προϋπολογισμού ή εκτέλεση παράλληλης υποδομής. Ούτε είναι διασκεδαστικό. Σε αυτές τις περιπτώσεις, η ευελιξία μιας ισορροπημένης αρχιτεκτονικής-όπου μπορείτε απλώς να ανάψετε αχρησιμοποίητες θύρες διαχωριστή- αξίζει το επιπλέον κόστος του καλωδίου.

2. Τα συνεργεία συντήρησής σας δεν είναι άνετα-OTDR.Η αντιμετώπιση προβλημάτων ενός μη ισορροπημένου δικτύου είναι πραγματικά πιο δύσκολη από έναν απλό διαχωρισμό 1:32. Το προφίλ απώλειας μοιάζει με μια σκάλα σε ένα ίχνος OTDR και αν οι τεχνικοί του τομέα σας ξέρουν πώς να χρησιμοποιούν μόνο έναν κόκκινο-εντοπιστή οπτικών σφαλμάτων, θα δυσκολευτούν. Είδαμε χειριστές να υιοθετούν σχέδια κατανεμημένων βρυσών και μετά περνούν έξι μήνες απογοητευμένοι επειδή κάθε κλήση υπηρεσίας διαρκεί δύο φορές περισσότερο. Εάν η ομάδα σας δεν είναι έτοιμη για την καμπύλη εκμάθησης, πληρώστε για την επιπλέον ίνα και διατηρήστε τη συντήρησή σας απλή.

ΟτανΙσορροπημένα εναντίον μη ισορροπημένων διαχωριστώνγίνεται μια στενή κλήση, συνήθως ρωτάμε: πόσο σίγουροι είστε για τις προβλέψεις για την ανάπτυξη των συνδρομητών σας και πόσο εξειδικευμένη είναι η ομάδα σας; Εάν και οι δύο απαντήσεις είναι «αρκετά σταθερές», η μη ισορροπημένη συνήθως κερδίζει με το κόστος. Εάν κάποια από τις απαντήσεις είναι "ειλικρινά, δεν είμαι σίγουρος", η ισορροπημένη σας δίνει περισσότερο χώρο προσαρμογής.

Η δοκιμή και η πιστοποίηση για μη ισορροπημένα δίκτυα απαιτεί προσαρμογή από τις τυπικές διαδικασίες PON. Πολλαπλά σημεία διαχωρισμού δημιουργούν ίχνη OTDR που φαίνονται διαφορετικά από τις παραδοσιακές αρχιτεκτονικές μεμονωμένων-διαιρέσεων και οι τεχνικοί πρέπει να καταλάβουν τι βλέπουν.

Κάθε πάτημα εμφανίζεται ως ένα διακριτό συμβάν απώλειας σε ένα ίχνος OTDR. Η απώλεια θύρας διέλευσης είναι σχετικά μικρή (κάτω από 2 dB για τις περισσότερες αναλογίες), ενώ η θύρα βρύσης εμφανίζει μεγαλύτερη απώλεια που αντιστοιχεί στον σχεδιασμένο λόγο της. Οι τεχνικοί που δεν είναι εξοικειωμένοι με αυτήν την αρχιτεκτονική μερικές φορές παρερμηνεύουν αυτές τις αναμενόμενες απώλειες ως σφάλματα.

Η VIAVI και άλλοι κατασκευαστές εξοπλισμού δοκιμών έχουν προσθέσει συγκεκριμένες λειτουργίες για τον χαρακτηρισμό κωνικών/μη ισορροπημένων δικτύων διαχωριστή. Σύμφωνα με την τεχνική τεκμηρίωση της VIAVI, τα προϊόντα PON OTDR της περιλαμβάνουν πλέον «μη ισορροπημένη υποστήριξη διαχωριστή» ειδικά για την αντιμετώπιση των απαιτήσεων δοκιμών των κατανεμημένων αρχιτεκτονικών βρύσης.

Η τεκμηρίωση γίνεται πιο κρίσιμη με τα κατανεμημένα σχέδια βρύσης. Κάθε περίβλημα θα πρέπει να φέρει ετικέτα με την αναλογία βρύσης και τη σωρευτική οπτική απώλεια σε αυτό το σημείο. Όταν ένας τεχνικός ανταποκρίνεται σε μια κλήση υπηρεσίας δύο χρόνια μετά την εγκατάσταση, πρέπει να κατανοήσει γρήγορα τα αναμενόμενα επίπεδα ισχύος σε αυτήν την τοποθεσία χωρίς να υπολογίσει εκ νέου ολόκληρο τον προϋπολογισμό από την αρχή.

Για φορείς εκμετάλλευσης δικτύων των ΗΠΑ που επιδιώκουν ομοσπονδιακή χρηματοδότηση,Αγροτικό FTTHΤα έργα συχνά πληρούν τις προϋποθέσεις για επιχορηγήσεις και δάνεια του USDA ReConnect. Το πρόγραμμα έχει επενδύσει πάνω από 5 δισεκατομμύρια δολάρια από το 2018 φέρνοντας ευρυζωνικές συνδέσεις σε υποεξυπηρετούμενες αγροτικές περιοχές. Οι τρέχουσες απαιτήσεις επιβάλλουν τη δυνατότητα συμμετρικής υπηρεσίας 100 Mbps-με πολύ προσιτότητα για σωστά σχεδιασμένα δίκτυα GPON ή XGS-PON, ανεξάρτητα από το εάν χρησιμοποιείτε ισορροπημένη ή μη ισορροπημένη αρχιτεκτονική.

Ο βασικός περιορισμός είναι να αποδείξετε ότι το σχέδιό σας προσφέρει στην πραγματικότητα επαρκείς υπηρεσίες σε κάθε εγκατάσταση συνδρομητή. Οι υπολογισμοί του οπτικού προϋπολογισμού σας πρέπει να εμφανίζουν επαρκές περιθώριο ακόμη και στις πιο απομακρυσμένες τοποθεσίες. Η μη ισορροπημένη αρχιτεκτονική δεν αλλάζει τις θεμελιώδεις απαιτήσεις απόδοσης-αλλά απλώς αλλάζει τον τρόπο κατανομής της οπτικής ισχύος για να τις καλύψετε αποτελεσματικά.

Εάν σχεδιάζετε έναΑγροτικό FTTHΗ ανάπτυξη και οι διαδρομές σας δείχνουν τα διάσπαρτα, ομαδοποιημένα πρότυπα συνδρομητών που είναι τυπικά των γεωργικών περιοχών, ο μη ισορροπημένος διαχωρισμός αξίζει σοβαρής αξιολόγησης. Η δυνατότητα μείωσης του κόστους των καλωδίων οπτικών ινών κατά 30-50% επηρεάζει άμεσα τη βιωσιμότητα του έργου, ειδικά όταν η επιχειρηματική υπόθεση είναι ήδη περιορισμένη.

Οι τεχνικές απαιτήσεις δεν είναι εξωτικές. Χρειάζεσαι ποιότηταPLC Splitterεξαρτήματα με επαληθευμένες προδιαγραφές τόσο για ισορροπημένες όσο και για μη ισορροπημένες διαμορφώσεις. Χρειάζεστε εξωτερική-βαθμολόγησηΚουτί FDB/FATπεριβλήματα κατάλληλα για τα σενάρια εγκατάστασης σας. Και χρειάζεστε προσεκτική μηχανική οπτικού προϋπολογισμού για να διασφαλίσετε ότι κάθε συνδρομητής λαμβάνει επαρκές σήμα.

Αυτό που κάνει τη διαφορά μεταξύ επιτυχημένων και δύσκολων εγκαταστάσεων στην ύπαιθρο συνήθως δεν είναι η τεχνολογία-αλλά το αν ο σχεδιασμός του δικτύου λαμβάνει υπόψη τις αγροτικές πραγματικότητες αντί να μεταμοσχεύει αστικές υποθέσεις σε ένα θεμελιωδώς διαφορετικό περιβάλλον.

Το πιο πολύτιμο πρώτο βήμα; Χαρτογραφήστε τις πραγματικές τοποθεσίες των συνδρομητών σας και τη γεωμετρία της διαδρομής. Η σωστή επιλογή αρχιτεκτονικής προκύπτει από αυτήν την ανάλυση, όχι από την εφαρμογή ενός τυπικού προτύπου. Εάν αυτή τη στιγμή χαρτογραφείτε μια αγροτική διαδρομή και τα μαθηματικά δεν αθροίζονται, στείλτε μας τη γεωμετρία της διαδρομής σας. Μπορούμε να εκτελέσουμε μια γρήγορη συγκριτική ανάλυση ισορροπημένων και μη ισορροπημένων αρχιτεκτονικών για το συγκεκριμένο έργο σας-χωρίς συμβολοσειρές.Απευθυνθείτε στην ομάδα μας-αυτό είναι ακριβώς το είδος του προβλήματος που μας αρέσει να εργαζόμαστε.

Αναφορές

Λύσεις VIAVI. "Κατασκευή ινών, Μέρος 3: Πιστοποίηση PON με Μη ισορροπημένη Αρχιτεκτονική Splitter."

Περιοδικό ISE. "Λύσεις FTTH για Αγροτικές Περιοχές."

Υπουργείο Εξωτερικών Υπηρεσιών Αγροτικής Ανάπτυξης. "ReConnect Loan and Gran Program."

Ο Σύλλογος Οπτικών Ινών. "Διαχωριστές οπτικών ινών για PON."

Αποποίηση ευθυνών δεδομένων

Τα ποσοστά εξοικονόμησης κόστους, οι οπτικές προδιαγραφές και τα παραδείγματα έργων αντιπροσωπεύουν τυπικές αξίες του κλάδου και ενδεικτικά σενάρια. Το παράδειγμα του έργου της Μοντάνα χρησιμοποιεί αντιπροσωπευτικά στοιχεία που βασίζονται σε κοινά πρότυπα αγροτικής ανάπτυξης. Τα πραγματικά αποτελέσματα εξαρτώνται από τη συγκεκριμένη γεωμετρία διαδρομής, τη διανομή συνδρομητών, την επιλογή εξαρτημάτων και το τοπικό κόστος εργασίας. Οι τιμές οπτικών απωλειών θα πρέπει να επαληθεύονται με βάση τα φύλλα δεδομένων του κατασκευαστή για συγκεκριμένα εξαρτήματα. Τα στοιχεία χρηματοδότησης του USDA βασίζονται στην επίσημη τεκμηρίωση του προγράμματος από τα τέλη του 2024.
